В хабах под витую пару используются порты MDI-X ипа, что позволяет подключать компьютеры напрямую. Для соединения хабов между собой один из его портов имеет разводку MDI. Этот порт каким-либо образом выделен на корпусе устройства. Применяются различные названия: "Cascading" или "In", или "Cross-over", или "Uplink". Нередко имеется переключатель, позволяющий переключать режим порта из MDI в MDI-X и наоборот, что позволяет использовать этот порт не для каскадирования, а для подключения обычных компьютеров. Если на вашем хабе отсутствует переключатель режима порта (MDI - MDI-X) , а все другие порты заняты и вам необходимо подключить еще один компьютер, то вы легко можете это сделать просто использовав для этого "cross-over" кабель. Такой кабель применяется для соединения двух компьютеров напрямую без хаба. Но учтите, что часто этот порт является просто cross-over вариантом одного из обычных портов, в таком случае одновременное подключение к разъемам этих портов недопустимо.
Для соединения хабов по кабелю "витая пара" между собой провод (не cross-over) включается в обычный разъем (MDI-X) на одном хабе и в разъем для каскадирования на другом.
Пример 5-ти портового 10Base-T Hub-а.
| Передняя панель | |
| Задняя панель. 6-й порт используется для каскадирования и имеет обозначение "In" (в, внутрь, вход). | |
| Вид сверху, без крышки | |
Patch cord
Отрезок провода (не более 5 метров) витая пара (UTP), с обжатыми на его концах вилками RJ-45, для подключения компьютера к сетевой розетке. Обычно изготавливается из кабеля более гибкого и прочного чем основной кабель (многожильный кабель), чтобы случайно не передавить и не переломить его. Бывает 3-й и 5-й категории, а также обжат в соответствии с различными стандартами 568A или 568B. Стандарт зависит исключительно от уже используемого в вашей сети.
Провод patch cord можно изготовить самостоятельно, просто установив на концы отрезка UTP кабеля две вилки RJ-45.
1.4 Монтаж и прокладка сетей Ethernet
1.4.1 Thin Ethernet
Монтаж и прокладка сетей 10Base-2 тонкий Ethernet
Перед прокладкой кабеля настоятельно рекомендуется составить план-схему со всеми размерами и проверить возможность протяжки кабеля по намеченному пути.
Для сетей 10Base2 применяется коаксиальный кабель . Чем толще кабель, тем лучше у него характеристики, но тем сложнее его прокладывать и он дороже. Для состыковки кабеля не
|
| 1. Крайний компьютер или другое сетевое устройство сегмента. |
обходимо применять переходы прямые.
| Можно пойти на некоторое упрощение монтажа, отказавшись от установки прямых переходов ("Bulk-head connector") совсем или частично, устанавливая их только там, где необходимо. При таком монтаже надежность сети увеличивается, т.к. сокращается количество контактов, но возрастает вероятность повреждения кабеля. | |
|
| 1. Крайний компьютер или другое сетевое устройство сегмента. |
1. Крайнее устройство сегмента.
| 1. Терминатор. |
|
|
2, 3 Прямой переход

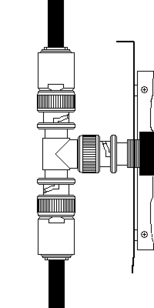

Переход прямой типа "Bulk-head" с резьбовой частью и гайкой. Лучше всего закрепить при помощи, например, уголка, чтобы избежать случайного выдергивания или другого повреждения кабеля. Можно приобрести специальные розетки, они выглядят более эстетично.
Уголок можно использовать любой, подходящего размера. Отвестие под "bulk-head" адаптер можно делать как круглое, так и с вырезом.
При закреплении уголка необходимо следить за тем, чтобы он не оказался заземлен. Если закрепить его никаким другим способом не удается, то необходимо или использовать уголок из диэлектрика, или обеспечить электрическую изоляцию между ним и "bulk-head" адаптером, устанавливаемым в уголке.
Подвод к компьютеру и от него осуществляется отрезком коаксиального кабеля с BNC разъемами по краям. Таким образом, можно перемещать компьютер по помещению, просто заменяя, если необходимо, отрезок кабеля на более длинный.
4.
|
|
|
5.
При удалении компьютера из сети или в тех местах, где планируется подключать компьютер, для сохранения работоспособности сегмента сети лучше ставить простую перемычку из коаксиального кабеля. Можно использовать один из двух подводящих проводов.
Монтаж и прокладка сетей
на основе Витой пары (Twisted Pair)
Все работы необходимо начинать с составления подробной схемы прокладки кабелей и размещения устройств.
При прокладке кабеля UTP необходимо соблюдать следующие условия.
Максимальная длина кабеля между розетками или между розеткой и patch панелью - 90 метров. Это правило разработано исходя из ограничения максимального расстояния в 100 метров между DTE (компьютер) и хабом. Причем оставшиеся 10 метров отводятся на провод (patch cord) между розеткой и компьютером, а также розеткой (patch панелью) и хабом. Для сетей категории 5 может быть не более 3-х отрезков кабеля между двумя устройствами (как на рисунке).
Минимальный радиус изгиба для кабеля - четыре диаметра кабеля (или 1 дюйм=2,5 см), но существуют рекомендации размещать кабель таким образом, чтобы обеспечивать изгиб радиусом 2 дюйма (5 см.).
Минимальное расстояние между сетевым кабелем и параллельно ему проложенным силовым кабелем напряжением менее 2 КВольт - 12,5 сантиметров (5 дюймов).
Все элементы сети должны быть одной категории. Причем рекомендуется сразу делать все 5 категории, чтобы не пришлось все перекладывать при переходе от 10Base-T к 100Base-TX, при переходе на 100Мбит достаточно будет поменять сетевые адаптеры и хаб. Кабель UTP лучше использовать 4-х парный т.к. новый(1998г) гигабитный стандарт 1000Base-TX будет использовать все четыре пары на частоте 125 Мгц (предварительный стандарт).
1.5 Дополнительное оборудование
1.5.1 Mediaconvertors (Ethernet Translator)
Устройство, предназначенное для преобразования Ethernet сигналов из одной среды передачи, например, коаксиальный кабель 10Base2, в другую, например, витая пара 10BaseT.
Mediaconvertor-ы также могут быть для преобразования витая пара - волоконно-оптический кабель.
Физически представляет собой небольшое устройство с соответствующими сетевыми разъемами и разъемом питания.
2. Сетевые карты(NIC)
(NIC- Network Interface card)
| Сетевая карта или сетевой адаптер - это плата расширения, вставляемая в разъем материнской платы (main board) компьютера. Также существуют сетевые адаптеры стандарта PCMCIA для нотебуков (notebook), они вставляются в специальный разъем в корпусе нотебука. Или интегрированные на материнской плате компьютера, они подключаются по какой либо локальной шине. Появились Ethernet сетевые адаптеры, подключаемые к USB (Universal Serial Bus) порту компьютера. Позволяющие подключаться к сети без вскрытия корпуса компьютера.
Для определения точки назначения пакетов (frames) в сети Ethernet используется MAC-адрес. Это уникальный серийный номер присваиваемый каждому сетевому устройству Ethernet для идентификации его в сети. MAC-адрес присваивается адаптеру его производителем, но может быть изменен с помощью программы. Делать это не рекомендуется ( только в случае обнаружения двух устройств в сети с одним MAC- адресом). При работе сетевые адаптеры просматривают весь проходящий сетевой трафик и ищут в каждом пакете свой MAC-адрес. Если таковой находится, то устройсво (адаптер) декодирует этот пакет. Существуют также специальные способы по рассылке пакетов всем устройствам сети одновременно (broadcasting). MAC-адрес имеет длину 6 байт и обычно записывается в шестнадцетиричном виде, например 12:34:56:78:90:AB Двоеточия могут и отсутствовать, но их наличие делает число более читаемым. Каждый производитель присваивает адреса из принадлежащего ему диапазона адресов. Первые три байта адреса определяют производителя. |
Сетевая карта ISA
Сетевая карта комбинированная (BNC+RJ45), шина ISA
Одновременное использование двух разъемов недопустимо.
| | 1 - Разъем под витую пару (RJ-45) |
BootROM
Микросхема ПЗУ "BootROM" предназначена для загрузки операционной системы компьютера не с локального диска, а с сервера сети. Таким образом, можно использовать компьютер, вовсе не имеющий установленных дисков и дисководов. Иногда это полезно с точки зрения безопасности ( ни принести, ни унести), иногда с точки зрения экономии. Для установки BootROM на сетевой карте предусмотрена панелька под Dip корпус. Микросхема загрузки должна соответствовать сетевой карте.
Сетевые карты PCI
UTP RJ-45
| 1 - Разъем под витую пару (RJ-45) | |
32-х разрядные сетевые адаптеры. Если имеется поддержка PCI BUS-Mastering (PCI-Bus-Master-Mode), то это позволяет уменьшить нагрузку на процессор.
