Вилка прямая (папа)на коаксиальный кабель | |
| Разъем под пайку. | |
| Разъем на кабель обжимной. |
|
| Разъем на кабель навинчивающийся (twist-on). Инструмент для установки не требуется |
|
Терминатор
Это разъем (папа) с запаяным в нем, между центральным и внешним контактами, резистором. Сопротивление резистора должно равняться волновому сопротивлению кабеля. Для сетей типа 10Base-2 или тонкий Ethernet эта величина составляет 50 Ом. Только один терминатор в сегменте 10Base2 может быть заземлен. Для заземления используется терминатор с цепочкой и контактом на ее конце. Для 10Base5 заземление одного и только одного из терминаторов (точнее, одной из точек сегмента) обязательно.
| Если не удается купить терминаторы, их можно сделать из обычных отечественных разъемов типа СР-50-74, впаяв со стороны кабеля, между центральным контактом и корпусом, резистор на 50 Ом. (Подойдет стандартный резистор на 51 Ом). |
--

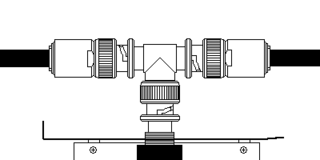

T-Connector (Tee Adapter)
Предназначен для подключения устройств к сегменту сети на основе 10 Base-2 (тонкий Ethernet).
При отключении устройства Т-коннектор необходимо оставлять в сети, чтобы не нарушать ее работоспособность. Или заменять Т-коннектор на прямой соединитель (I-connector).
Переходы прямые
barrel-connector/I-connector, bulk-head connector
Предназначены для соединения сочленяющихся частей двух соединителей с одинаковыми или разными присоединительными размерами, когда непосредственное механическое их соединение неосуществимо или непосредственное электрическое соединение нежелательно.
Применяется для соединения двух кусков коаксиального кабеля с расположенными на концах разъемами. А также для организации подвода коаксиального кабеля к рабочему месту, что бы избежать случайного обрыва или нежелательного перегиба основного провода.
Для соединения двух кусков коаксиального кабеля можно также использовать Т-коннектор.
1.3.2 Twisted Pair 10BaseT
Неэкранированная витая пара (Unshielded Twisted Pair)
UTP
| Кабель "Twisted Pair" - "Витая паpа", состоит из "паp" пpоводов, закpученных вокpуг дpуг дpуга и одновpеменно закpученных вокpуг дpугих паp, в пpеделах одной оболочки. Каждая паpа состоит из пpовода, именуемого "Ring" и пpовода "Tip". ( Hазвания пpоизошли из телефонии). Каждая паpа в оболочке имеет свой номеp, таким обpазом, каждый пpовод можно идентифициpовать как Ring1, Tip1, Ring2, Tip2, ... . |
|
Для обозначения диаметра провода часто применяется американская мера - AWG (American Wire Gauge)(gauge-калибр, диаметр). Нормальный провод для использования в 10 Base-T соответствует 22 или 24 AWG. Причем чем меньше диаметр провода, тем больше эта величина.
Согласно стандартам, провод делится на несколько категорий по своей "пропускной способности".
| ANSI/EIA/TIA-568, ISO/IEC 11801 | |
| Тип провода | Область применения |
| Category 1 (Cat.1) | Используется для телефонных коммуникаций и не подходит для передачи данных |
| Cat.2 | Используется для передачи данных со скорость до 4 Мбит в секунду (Mbps) включительно. |
| Cat.3 | Используется для передачи данных со скорость до 10 Мбит в секунду (Mbps) включительно. Применяется в сетях 10Base-T |
| Cat.4 | Используется для передачи данных со скорость до 16 Мбит в секунду (Mbps) включительно. Применяется в сетях Token Ring |
| Cat.5 | Используется для передачи данных со скорость до 100 бит в секунду (Mbps) включительно. Применяется в сетях 100Base-TX и других, требующих такую скорость. |
| Предварительные (draft) стандарты | |
| Тип провода | Область применения |
| Cat.5+ | Сертифицирован для частоты до 300 МГц включительно. (IEC 46 Commity draft) |
| Cat.6 | Сертифицирован для частоты до 600 МГц включительно. (DIN 44312-5 Draft) |
Обычно на проводе написано, к какой категории он относится. Например: " ...CATEGORY 5 UTP ..."
Международный стандарт ISO/IEC 11801 - эквивалентен EIA/TIA-568.
Разъемы для витой пары
К сетям на витой паре относятся сети 10BaseT, 100BaseTX, 100BaseT4, а также очень вероятно утверждение стандарта 1000BaseT.
В сетевых картах компьютеров, в хабах и на стенах располагаются розетки (jack), в них втыкаются вилки (plug).
Разъемы для витой пары
Восьмиконтактный модульный соединитель (Вилка (Plug))
Народное название "RJ-45"
| Вилка "RJ-45" похожа на вилку от импортных телефонов, только немного большего размера и имеет восемь контактов. |
| 1 - контакты 8 шт. | |
| Вид со стороны контактов Контакт 1 2 3 4 5 6 7 Контакт 8 | |
| Вид со стороны кабеля | |
| Вид спереди |
|
| В процессе обжима они будут утоплены внутрь корпуса, прорежут изоляцию (2) провода и воткнутся в жилу(1). |
|
| Вилки делятся на экранированные и неэкранированные, со вставкой и без, для круглого и для плоского кабеля, для одножильного и для многожильного кабеля, с двумя и с тремя зубцами. |

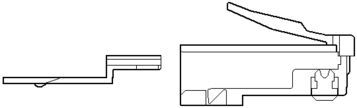

Вилка со вставкой
| |

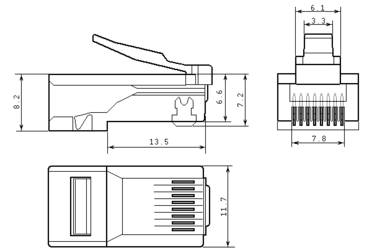

Присоединительные размеры (в мм) |
|
|
Разъемы для 10Base-T
Восьмиконтактный модульный соединитель.
Гнездо (jack) и розетка (outlet)
| Гнезда устанавливаются в сетевые карты, хабы, трансиверы и другие устройства. Сам разъем представляет собой ряд (8 шт.) пружинящих контактов и выемку для фиксатора вилки. Если смотреть на гнездо со стороны контактов, когда они располагаются снизу, то отсчет идет справа налево. |
|
| Розетка представляят собой гнездо (разъем) соединителя с каким-либо приспособлением для крепления кабеля и корпусом для удобства монтажа. В нее тоже включается вилка. |
| Вообще, выпускается огромное количество различных типов розеток, но для дома приходится использовать наиболее дешевые - внешние. Обычная розетка представляет собой небольшую пластмассовую коробочку, к которой прилагается шуруп и двухсторонняя наклейка для монтажа на стену. Если покрытие стены позволяет, проще пользоваться наклейкой, если нет - придется сверлить стенку и прикручивать розетку шурупом. С одной стороны корпуса располагается разъем для включения вилки RJ-45; кстати бывают розетки имеющие в корпусе два разъема и более. |
|
| Чтобы снять крышку с коробочки и добраться до внутренностей розетки, надо проявить массу терпения и находчивости. Крышка держится на внутренних защелках, снаружи никак, обычно, не обозначеных. По-моему, производители соревнуются друг с другом и с пользователем, какую розетку сложнее открыть. Необходимо обнаружить эти защелки, далее существуют две возможности: защелки открываются или внутрь (что реже) или наружу. На защелки, открывающиеся внутрь необходимо надавить, а открывающиеся наружу чем-нибудь поддеть. Полезно при покупке попросить, чтобы вам показали, как розетка открывается. После снятия крышки, в зависимости от того, какого типа у вас розетка, вы обнаружите крепеж проводов и разъем. |
|
| Розетка для монтажа на стену внешняя, вид со стороны разъема. | |
| Вид без крышки. | |
| Разъем категории 3 (cat 3). Провода кабеля закрепляются внутри корпуса при помощи шурупов, ввинчиваемых в корпус. Это более старый тип розеток. При переходе на сети 100Мбит их придется заменять на розетки пятой категории (cat5). Для установки розетки вам потребуется расплести кабель на необходимую длину, очистить провода от изоляции и свинтить их с проводами, идущими от разъема. Старайтесь расплетать кабель на как можно меньшую длину для уменьшения количества возможных наводок. | |
Hub (хаб)
Hub или концентратор - это многопортовый репитер. Наиболее распространенное применение - сети на основе витой пары 10Base-T или 100Base-TX/T4. Но бывают также хабы для сетей 10Base-2 на основе коаксиального кабеля и для сетей 10Base-F а основе волоконной-оптики. Многие 10Mbit хабы имеют разъемы как под витую пару, обычно называемый (RJ-45), так и под коаксиальный кабель (BNC) или AUI. Что позволяет использовать сегменты коаксиального или оптического кабеля в качестве главной магистрали (Backbone) между хабами.
