M
ALDI. [14]

Квадрупольная-времяпролётная тандемная масс-спектрометрия

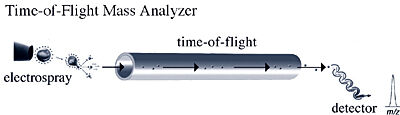

Линейный времяпролётный (TOF) анализатор масс (рис. 2.7) является простейшим анализатором масс. Он пережил возрождение с изобретением MALDI и его текущее применения для электроспрея и даже газовой хроматографии с масс-спектрометрией электронной ионизацией (GC/MS). Времяпролётный анализ основан на ускорении группы ионов по направлению к детектору, при котором всем ионам сообщается одинаковая энергия при помощи ускоряющего потенциала. Так как ионы имеют одинаковую энергию, но разную массу, лёгкие ионы достигают детектора первыми из-за их большей скорости, в то время как тяжёлые ионы летят дольше из-за их большей массы и, соответственно, более низкой скорости. Поэтому анализатор был назван времяпролётным, потому что масса в нём определяется по времени прибытия ионов. Масса, заряд и кинетическая энергия – всё это вносит свой в клад в время прибытия иона к детектору. Так как кинетическая энергия (KE) иона равна ½ mv², скорость иона может быть представлена как v = d/t = (2KE/m) ^½. Ионы проходят расстояние d за время t, а t зависит от m/z. В этом уравнении v = d/t = (2KE/m) ^½, принимая z = 1. Другим представлением этого уравнения, более чётко показывающим, как определяется масса, является m=2t² KE/d², где KE=const.

Времяпролётный рефлектрон (рис. 2.8) сейчас широко используется для ESI, MALDI, а в последнее время и для приложения электронной ионизации для ГХ/МС. Он комбинирует времяпролётную технологию и электростатическое зеркало. Рефлектрон служит для увеличения времени (t), которое нужно ионам, чтобы достичь детектора, при этом уменьшая распределение кинетической энергии, тем самым уменьшая временное распределение Δt. Так как разрешение определяется как масса пика, делённая на его ширину или m/Δm (или t/Δt, так как m пропорциональна t), увеличение t и уменьшение Δt приводит к росту разрешения. Поэтому TOF рефлектрон даёт более высокое разрешение по сравнению с простым прибором TOF посредством увеличения длины пути и фокусировки энергии посредством рефлектрона. Нужно отметить, что увеличенное разрешение (обычно выше 5000) и чувствительность на TOF рефлектроне значительно уменьшается при высоких массах (обычно при m/z свыше 5000).

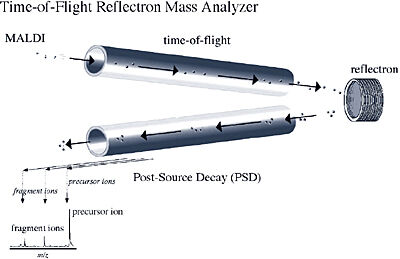

Другим типом тандемного анализа масс, MS/MS, является также возможное комбинирование MALDI и TOF рефлектрона. MS/MS осуществляется с особенности MALDI – фрагментации, которая происходит после ионизации, или распадом после источника (PSD). Времяпролётные приборы сами по себе не разделяют пост-ионизационные фрагментарные ионы от одного и того же иона-прекурсора, потому что и прекурсор, и фрагментарные ионы имеют одинаковую скорость и поэтому достигают детектора в одно и то же время. Рефлектрон даёт преимущество в том, что фрагментарные ионы имеют разную кинетические энергии и разделяются на основании того, как глубоко ионы проникают в поле рефлектрона, тем самым давая спектр фрагментарных ионов (рис. 2.9 и 2.10).

Нужно заметить, что электроспрей также был адаптирован под TOF рефлектронные анализаторы, в которых ионы из непрерывного ESI-источника накапливаются в гексаполярном (или октаполярном) ионопроводе, а затем выталкиваются в TOF анализатор. Тем самым, необходимая электростатическая импульсность создаёт точку отсчёта, с которой можно начинать измерения TOF.

MALDI и времяпролётный анализ

Н

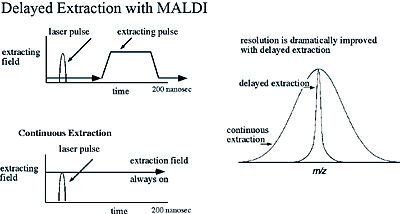

а начальных этапах развития MALDI-TOF, эти приборы имели относительно низкое разрешение, которое серьёзно ограничивало их точность. Нововведением, которое оказало существенный эффект на увеличение разрешающей силы MALDI времяпролётных приборов было отложенное извлечение (DE), как показано на рис. 2.11. В теории, отложенное извлечение означает просто охлаждение и фокусировку ионов сразу после акта MALDI, но на практике сначала было проблемой включать и выключать импульсы в 10000 вольт за наносекунды.

В традиционных приборах MALDI, ионы ускоряются из устройства ионизации сразу после образования. Однако, отложенное извлечение ионов позволяет им «остыть» в течение ~150 наносекунд перед ускорением в анализатор. Этот период охлаждения генерирует набор ионов с гораздо меньшим распределением кинетической энергии, значительно уменьшая временной разброс ионов, когда они входят в TOF анализатор. В общем, это приводит к увеличению разрешения и точности. Выгоды отложенного извлечения значительно сокращаются для больших макромолекул, таких как белки (>30000 Да). [3]

Квадрупольная времяпролётная масс-спектрометрия

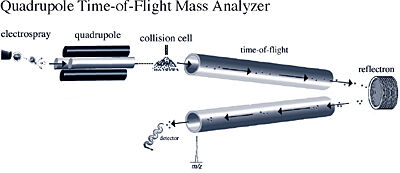

Квадрупольные времяпролётные анализаторы масс обычно совмещаются с устройствами ионизации электроспрея, а в последнее время успешно совмещаются с MALDI. ESI quad-TOF (рис. 2.12) комбинирует стабильность квадрупольного анализатора с высокой эффективностью, чувствительностью и точностью времяпролётного рефлектронного анализатора масс. Квадруполь может выступать как простой квадрупольный анализатор, чтобы сканировать определённый диапазон m/z. Однако он может быть также использован, чтобы селективно выделить ион-прекурсор и направить его в ячейку столкновения. Получившиеся фрагментарные ионы затем анализируются TOF рефлектронным анализатором масс. Квадрупольный TOF использует способность квадруполя выделять отдельный ион и способность TOF-MS совершать одновременное и точное измерение ионов по всему диапазону масс за короткий период времени. Квадрупольные TOF анализаторы выдают большую чувствительность и точность, нежели тандемные квадрупольные приборы при получении полных фрагментарных масс-спектров.

Квадрупольный TOF прибор может использовать квадрупольный или TOF анализаторы независимо или совместно для тандемных MS экспериментов. TOF компонент прибора имеет больший m/z предел, превышающий 10000. Высокая разрешающая сила (~10000) TOF также обеспечивает хорошую точность измерения массы – порядка 10 ppm. Из-за своей высокой точности и чувствительности, ESI quad-TOF масс-спектрометр внедряются в решение проблем протеомики и фармакокинетики.

М
асс-спектрометрия с Фурье-преобразованием (FTMS)

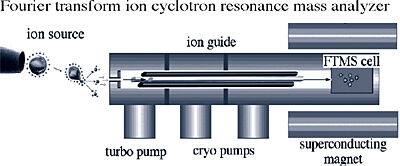

FTMS основана на принципе наблюдения за орбитальным движением заряженных частиц в магнитном поле (рис. 2.13-14). Пока ионы движутся по орбитам, импульсный радиочастотный (RF) сигнал используется для их возбуждения. Это RF возбуждение позволяет ионам продуцировать заметный экранирующий ток, вводя их в когерентное движение и увеличивая радиус орбиты. Экранирующий ток, генерируемый всеми ионами, может быть затем Фурье-преобразован, чтобы получить составляющие частоты различных ионов, которые соотносятся с их m/z. Так как частоты могут быть определены с высокой точностью, соответствующие им m/z также могут быть вычислены с высокой точностью. Важно отметить, что сигнал генерируется только когерентным движением ионов в условиях ультравысокого вакуума (10^-11-10^-9 Торр). Этот сигнал должен быть измерен за минимальное время (обычно от 500 мс до 1 секунды), чтобы обеспечить высокое разрешение. По мере увеличения давления, сигнал затухает быстрее, вследствие потери когерентности движения из-за столкновений (например, меньше чем за 150 мс) и не позволяет провести измерения с высоким разрешением (рис. 2.14). [15]

И
оны, находящиеся в когерентном циклотронном движении между двумя электродами изображено на рис. 2.13. По мере того, как положительно заряженные ионы двигаются от верхнего электрона и приближаются к нижнему, электрическое поле ионов вынуждает электроны внешней цепи течь и накапливаться на нижнем электроде. На другой половине циклотронной орбиты электроны покидают нижний электрод и накапливаются на верхнем электроде, когда ионы приближаются. Колебательное движение электронов внешней цепи называется экранирующим током. Когда смесь ионов с различными значениями m/z одновременно ускоряется, сигнал экранирующего тока на выходе усилителя представляет собой составной установившийся сигнал с составляющими частотам, соответствующими каждому значению m/z. Проще говоря, все ионы, запертые в ячейке анализатора, возбуждаются до высоких циклотронных орбит при помощи радиочастотного импульса. Составной установившийся сигнал экранирующего тока ионов по мере их релаксации обрабатывается компьютером, и используется преобразование Фурье для выделения индивидуальных циклотронных частот. Влияние давления на сигнал и разрешение продемонстрировано на рис. 2.14.

Вдобавок к высокому разрешению, FTMS также обладает способностью обеспечивать эксперименты с многократными столкновениями (MSⁿ). FTMS способна к исключению всех ионов, кроме нужного. Выделенный ион затем подвергается столкновению с газом (или другой форме возбуждения: лазерному облучению или электронному захвату) для вызывания фрагментации. Анализ масс может быть затем проведён для фрагментов, чтобы получить спектр фрагментации. Высокое разрешение FTMS/MS также даёт точные измерения масс фрагментов.

FTMS является довольно новым методом для биомолекулярного анализа, но множество её преимуществ делают её всё более и более интересной. Сейчас становится всё более обычным объединение ультравысокого разрешения (>10⁵) FTMS с большим разнообразием способов ионизации, включая MALDI, ESI, APCI и EI. Результатом высокой разрешающей способности FTMS анализатора является высокая точность (часто порядка долей ppm) как показано для белка на рис. 2.16, где можно видеть отдельные пики изотопов. Фурье преобразование сигнала ICR значительно увеличивает удобство ICR за счёт одновременного измерения перекрывающихся частот, произведённых внутри ячейки ICR. Индивидуальные частоты могут быть затем легко и точно переведены в m/z ионов.

В общем, увеличение магнитного поля (B) оказывает благоприятный эффект на характеристики. Фурье преобразование IRC сигнала, измеряя перекрывающиеся частоты одновременно, позволяет достичь высокого разрешения и большой точности определения масс без соответствующего уменьшения чувствительности. Это – чёткое отличие от двухсекторными приборами, которые подвержены потерям чувствительности при высочайших разрешении и точности. Высокие возможности разрешения FTMS прямо связаны с полем FTMS сверхпроводящего магнита, так как увеличение разрешения прямо пропорционально полю. Ионная вместимость, так же как MS/MS эксперименты по кинетической скорости увеличиваются пропорционально квадрату величины поля, тем самым увеличивая динамический диапазон и фрагментарную информацию. Одним из препятствий в увеличении B является эффект магнитного зеркала, когда перенос ионов внутрь магнитного поля становится всё более трудным из-за магнитных силовых линий. Также, изготовление высокопольных магнитов с большими отверстиями превосходной гомогенностью поля (для IRC) становится технически всё более сложным. [16]

Магнитное поле влияет на FTMS оборудование следующими путями:

Т

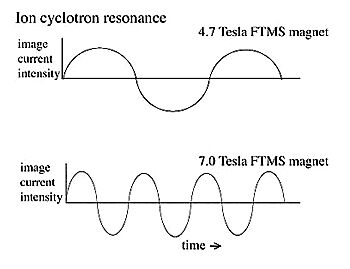

ак как частота иона = K*B*z/m, большее магнитное поле обеспечивает большую частоту для того же m/z, поэтому генерируется больше опорных точек для более точного определения частоты, что ещё больше увеличивает точность (рис. 2.17).
