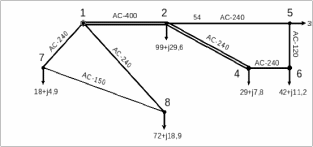

Приведем схему выбранного варианта с нанесёнными на неё сечениями проводов и нагрузками на рисунке 3.

Рисунок 3.

Составляем схему замещения (рис.4). Рассчитываем ее параметры, используя параметры, которые уже указаны в таблицах 18 и 19.

Расчет производился по следующим формулам, с помощью справочных данных для трансформаторов и проводов, взятых из /1/ и /5/.

активная проводимость

, мкСм (28)

индуктивная проводимость

, мкСм (29)

ёмкостная проводимость

, мкСм (30)

зарядная мощность линий

, Мвар (31)

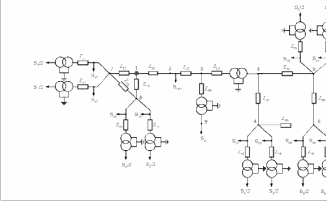

Рисунок 4 - Схема замещения для ручного расчёта

Определяем потери мощности в трансформаторах по следующей формуле:

(32)

Находим приведённую, а после и расчётную нагрузку каждого узла, учитывая раздельную работу каждого трансформатора.

Для двух трансформаторов:

S_{пр. i}= S_i+2·Δ S_{тр. i} (33)

S_{р. i}= S_{пр. i} - jQ_ci (34)

Определяем потоки и потери мощности в линиях на примере кольца УРП - А-Е-УРП (1`-7-8-1``). Схему замещения кольца укажем на рисунке 5.

Рисунок 5 - Схема замещения кольца УРП - А-Е-УРП (1`-7-8-1``)

Находим потоки мощности, текущие по головным участкам 1`-7 и 1``-8.

Находим точку потокораздела:

Как видно из приведённых формул точкой потокораздела в кольце будет узел А (8) как по активной, так и по реактивной мощности.

Разрезая сеть по точке потокораздела, получим две разомкнутые схемы, рассчитывая которые, находим потоки мощности.

Разомкнутая сеть 1`-7-8`:

Рисунок 6.

Точно по такому же алгоритму находятся потоки мощности в кольце Б-Д-В-Г-Б. Суммарная нагрузка узла 3 (средняя сторона автотрансформатора) равна:

Затем находим потери мощности в обмотках автотрансформатора и потоки мощности протекающие по ним.

Определяем расчетную нагрузку 2 узла:

Рассчитываем разомкнутую сеть 1-2 напряжением 220 кВ.

6) Определяем напряжение в каждом узле. Они находятся при условии, что известны напряжения у источников питания. В данном режиме:

U_УРП=1,09U_ном кВ

Тогда напряжение узлах 2, 7 и 8 можно найти, как:

Для узлов 4 и 5:

Напряжение узла 6 можно получить с двух сторон:

В задании также определены желаемые напряжения на низкой стороне. Поэтому необходимо определять напряжение на шинах НН. Для этого напряжение низкой стороны надо привести к высокой стороне и найти желаемый коэффициент трансформации. После выбираем номер ответвления РПН, который будет обеспечивать желаемое напряжение на низкой стороне.

Расчёты по остальным режимам выполняются в промышленной программе SDO 6 (схема замещения сети в послеаварийном режиме будет приведена на рисунке 15). Также в ней осуществляется проверка рассчитанного ручным способом режима максимальных нагрузок. Данные по его расчёту сведены в таблицу 20.

Таблица 20 - Данные по расчёту максимального режима ручным способом

Подстанция	Uузла, кВ
А	112,2	119,4	10,2	11	10,1
Б	233,6	200,6	10	9	10
В	104,5	101,7	10,4	16	10,3
Г	104,7	100,8	10,3	16	10,3
Д	106,7	103,7	10,4	15	10,4
Е	117	114,2	10,42	10	10,5

Данные, полученные в результате расчёта программой, занесём в приложение Е курсового проекта.

8. Анализ установившихся режимов

8.1 Анализ напряжений в узлах

Полученные значения напряжений высокой и низкой стороны в узлах схемы сравниваются с номинальными. Разница для высокого напряжения не должна выходить за интервал ±15%, для низкого напряжения ±5%.

Полученные в расчете отклонения сведем в таблицу 21.

Таблица 21 - Анализ отклонения напряжений в узлах

ПС	А	Б	В	Г	Д	Е
Отклонение напряжения	Максимальный режим
ВН	2,5	6,3	-4,6	-4,5	-2,7	6,6
НН	0,8	-0,5	2,8	4	4,6	4,9
Минимальный режим
ВН	-3,7	0,8	-7,5	-7,4	-6	-0,7
НН	0,4	0,2	2,3	3,3	3,7	5,6
Послеаварийный режим
ВН	-0,5	3,9	-9,4	-7,5	-10,8	6,1
НН	1	0	3	3	4	5

Во всех режимах процент отклонений соблюдается во всех узлах.

Расчет отклонений напряжения от номинального приведен в приложении Ж.

8.2 Анализ потерь

Отношение потерь активной мощности к генерируемой мощности не должно превышать 5%. Отношение потерь реактивной мощности к генерируемой с учетом генерации в линиях не должно превышать 25 - 30%.

Расчетные данные поместим в таблицу 22.

Таблица 22 - Оценка потерь мощности

Потери	Максимальный режим	Минимальный режим	Послеаварийный режим
	3	2,4	8,2
	45,4	31,8	60,5

Из таблицы видно, что в максимальном и минимальном режимах потери активной мощности не выходят за допустимые, по реактивной мощности напротив не выдерживаем пределов. В послеаварийном режиме обе составляющие потерь выходят за пределы допустимых.

Расчет анализа потерь мощности приведен в приложении Ж.

8.3 Анализ баланса активной и реактивной мощности

Сумма потребляемой мощности и потерь должна равняться генерируемой мощности.

Расчетные данные по балансу представим в таблице 23.

Таблица - 23 Анализ баланса

Параметр	Максимальный режим	Минимальный режим	Послеаварийный режим
, МВт	304	211,5	321,2
, МВт	304	211,5	320,7
, Мвар	174,4	111,1	216,9
, Мвар	174,1	110,5	215,3

Баланс полностью выполняется во всех режимах, т.е. расчет произведен верно.

Определение баланса приведено в приложении Ж.

8.4 Анализ загрузки ВЛ

Анализ загрузки ВЛ производиться по значениям экономической и фактической плотностей тока, при оптимальной загрузке они должны быть почти равными.

Экономическую плотность тока найдем для каждого из сечений по формуле:

,

где I _{эк. max} - максимальный ток, принятый из таблицы в ЭТС для каждого сечения, А;

F - сечение провода, мм².

Фактическая плотность тока,

,

где I_ф - ток протекающий по линии в том или ином режиме, взятый из SDO6, А.

Рассчитанные плотности тока приведены в таблице 24.

Таблица 24 - Анализ загрузки ВЛ

Участок	УРП-Б	УРП-А	УРП-Е	Б-Д	Б-Г	Г-В	В-Д	А-Е
Максимальный режим
, А/мм2	0,7	1,2	1,2	1,1	1,2	0,7	1,2	0,9
, А/мм2	0,7	1,1	0,9	0,8	0,9	0,1	1	0,8
Минимальный режим
, А/мм2	0,7	1,2	1,2	1,1	1,2	0,7	1,2	0,9
, А/мм2	0,5	0,8	0,7	0,6	0,7	0,1	0,7	0,6
Послеаварийный режим
, А/мм2	0,8	-	1,2	-	1,2	0,7	1,2	0,9
, А/мм2	1,5	-	2	-	2,6	3,6	0,7	2,6

В максимальном режиме загрузка ВЛ нормальна, в минимальном она снижается за счет снижения нагрузки. В послеаварийном режим линии работают почти с двойной загрузкой.
