Предохранительными клапанами называются устройства, предотвращающие повышение давления в трубопроводе сверх установленной величины. На нефтепроводах применяют мало- и полноподъемные предохранительные клапаны закрытого типа, работающие по принципу сброса части жидкости из места возникновения повышенного давления в специальный сборный коллектор.

5. Резервуары специальных конструкций

Из резервуаров специальных конструкций наиболее целесообразно применение резервуаров с понтонами, плавающими крышами и резервуаров, рассчитанных на повышенное давление.

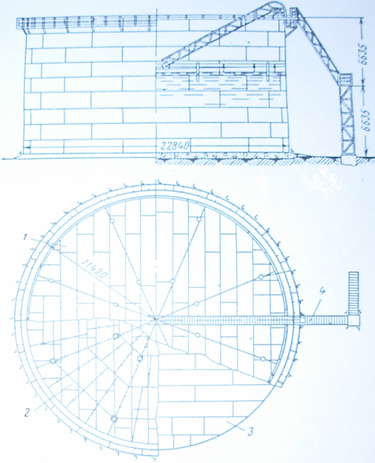

Рис. 68. Резервуар с плавающей крышей

1 – верхний настил крыши; 2 – нижний настил крыши;

3 – днище; 4 – подвижная лестница

Резервуар с плавающей крышей (рис. 68) – это вертикальный стальной резервуар, внутри которого на поверхности нефтепродукта находится плавающая крыша – понтон. По окружности между стенками резервуара и понтона имеется уплотняющий затвор, доводящий площадь испарения нефтепродукта до самых минимальных размеров.

В мировой практике насчитывается до 200 типоразмеров уплотняющих затворов, которые можно подразделить на жесткие и мягкие (рис.69).

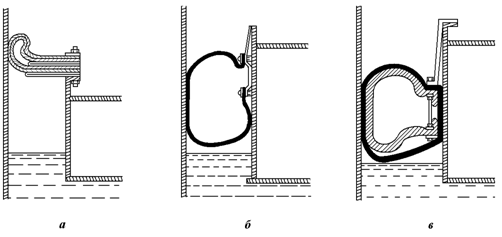

Рис.69. Мягкие уплотняющие затворы:

а – петлевой; б – в виде упругой резинотканевой оболочки;

в – то же, с неполиуретановым наполнителем

Жесткий (механический) затвор состоит из металлических элементов рычажного типа, мягкие (эластичные) затворы выполняются из прорезиненной ткани, пенополиуретана и т.п. В зависимости от конструктивного решения и материала мягкие затворы можно подразделить на губчатые, жидкостные и воздушные. В губчатом затворе уплотнение происходит за счет упругих свойств губчатого материала (пенополеуритана), в жидкостном – за счет массы жидкости, находящейся в мягком мешке, в воздушном – за счет упругих свойств воздуха, находящегося под определенным давлением в замкнутом пространстве.

Следует отметить, что при использовании мягких затворов с различным заполнением требуется тщательное наблюдение за постоянством давления среды, находящейся в мягком мешке. Без этого не может быть обеспечена надежная герметичность затвора. Эксплуатация таких затворов довольно сложна.

Жесткие затворы также недостаточно надежны и требуют частого осмотра. Некоторые детали затвора подвержены коррозии ( в зависимости от климатических условий и агрессивности хранимого нефтепродукта) и заменяются через несколько лет службы.

В районах с большой сейсмичностью вообще не следует применять механические затворы. Так, например, в Японии при сильном землетрясении в 1964 г. Больше всего пострадали резервуары с плавающими крышами и жесткими затворами. Из-за разрушения затворов вспыхнула нефть и резервуары были уничтожены, а в то время резервуары с мягкими затворами почти не пострадали.

Из всех разработанных конструкций затворов наиболее простой и достаточно надежной является конструкция петлеобразного затвора (рис. 69,а). Затвор изготовляется из хлопчатобумажной ткани – бельтинг, обрезиненной из двух сторон бензостойкой и морозостойкой резиной. Для герметизации между лепестками затвора располагается прокладка из полиамидной или неохлорвиниловой пленки.

Рычажный затвор для плавающих крыш (рис70) состоит из специальных шарнирно-стержневых систем, опирающихся на наружную вертикальную стенку плавающей крыши, и прикрепленного к ним вертикального разрезного листа толщиной 2,5 мм и высотой 880 мм. Этот лист во время вертикального перемещения плавающей крыши скользит по внутренней поверхности стенки резервуара. Зазор между нижней частью листа и вертикальной стенкой плавающей крыши перекрыт мембраной из специальной ткани. Во избежание попадания в затвор снега и дождя зазор между подвижным листом и наружным краем плавающей крыши перекрыт тонким стальным щитком, который перемещается вместе с затвором. Для возможности обслуживания плавающей крыши используется катающаяся лестница, которая одним концом через шарнир опирается на верхнюю площадку резервуара, соединенную с наружной лестницей резервуара, а вторым, снабженным катком, по направляющим перемещается в горизонтальной плоскости (при вертикальном перемещении плавающей крыши).

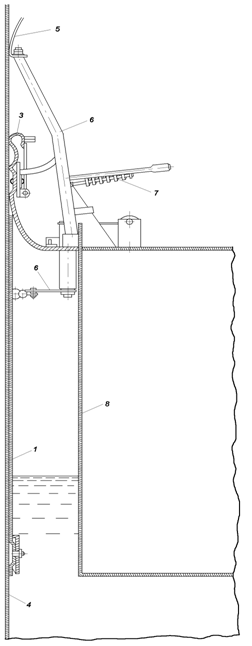

Рис. 70. Устройство уплотняющего затвора резервуара с плавающей крышей: 1 – лист уплотняющего затвора; 2 – фартук уплотнения из ткани;3 – подвеска листа уплотнения;4 – стенки резервуара; 5 – качающаяся опора; 6 – рычаг; 7 – пружина; 8 – плавающая крыша

Техническая характеристика резервуаров с плавающей крышей вместимостью до 50 тыс. куб. метров.

Шарнирно-катающаяся лестница имеет специальное устройство, обеспечивающее независимо от угла наклона лестницы горизонтальность ее ступеней.

Плавающая крыша при предельном нижнем положении опирается на кронштейны, установленные на корпусе резервуара, или специальные стойки.

Характеристика стальных резервуаров с плавающими крышами вместимостью до 50 тыс. куб. м. приведена в таблице 19.

Корпус, днище резервуара или плавающая крыша изготавливаются в виде полотнищ и транспортируются к месту строительства свернутыми в рулон. Стенка резервуара двухслойная: внутренний слой состоит из 4 полотнищ и соединяется с днищем резервуара, наружный имеет два полотнища и приваривается к основному слою сплошным швом на высоте 100 мм от днища. Для удобства монтажа стальное кольцо плавающей крыши изготавливаются сборным и состоит из нескольких коробов.

Резервуары с неметаллическими понтонами

С целью экономии металла предложено металлические понтоны в резервуарах заменять понтонами из синтетических материалов. Конструкция таких понтонов разработана на все типоразмеры резервуаров вместимостью до 50 тыс. куб.м. НИИТранснефтью созданы понтоны из синтетических материалов для резервуаров вместимостью от 100 до 2000 куб.м. Об эффективности таких понтонов можно судить по резервуару вместимостью 1000 куб. м. Масса металлического понтона днем 6,7 т, а понтона из синтетических материалов – 2,9 т, в том числе масса металлических деталей составляет 1,6 т.

Понтоны сооружаются в резервуарах со стационарной щитовой кровлей, которая предотвращает попадание атмосферных осадков на поверхность понтона.

Конструкция понтона из синтетических материалов сборная (рис. 72).

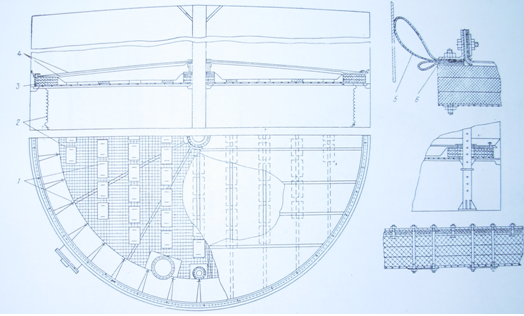

Рис. 72 Понтон из синтетических материалов

1 – крепежные детали; 2 – сетка; 3 – поплавки; 4 – верхний и нижний ковры; 5 – уплотняющий затвор; 6 – кольцо жесткости

Верхний и нижний ковры 4 служат для отделения свободной поверхности нефтепродукта от газового пространства резервуара. Они изготавливаются из химически стойкой к углеводородам полиамидной пленки путем склейки или сварки токами высокой частоты. Верхний ковер устанавливается с уклоном от центра резервуара.

Уплотняющий затвор 5 предназначен для перекрытия зазора между понтоном и корпусом резервуара. Он изготавливается из бензомасло- и морозостойкой двусторонне обрезиненной материи и имеет форму петли. Длина каждой секции петли затвора равна длине секции уголка жесткости (до 6м).

Кольцо жесткости 6 предотвращает свертывание ковров и является основой, на которой монтируются уплотняющий затвор, поплавки, сетка и ковры.

Поплавки 3 обеспечивают плавучесть понтона. Они изготавливаются их химически стойкого к углеводородам плиточного пенопласта.

Сетка и вывод заземления служат для отвода статического электричества с поверхности нефтепродукта.

Понтон из синтетических материалов может быть применен в резервуарах нефтебаз, перекачивающих станций и нефтеперерабатывающих заводов при температурах нефтепродуктов до 60 градусов. Он может быть смонтирован как в строящихся , так и в эксплуатирующихся резервуарах со щитовой кровлей. Монтаж понтона производится внутри резервуара из предварительно собранных узлов без применения вспомогательных механизмов. Все детали и собранные узлы понтона вносят в резервуар через люк-лаз. Крепление узлов осуществляется резьбовыми соединениями. Отдельная секция весит до 50 кг.

Понтон можно установить в эксплуатирующихся резервуарах с покрытием из стропильных ферм при условии замены существующей кровли щитовой для сохранения полезного объема резервуара.

При осмотре обслуживающий персонал может перемещаться по периферийному кольцу поплавков. Отсутствие полых поплавков гарантирует понтон от затопления. Конструкция понтона позволяет монтировать в резервуаре приборы для замера уровня и отбора проб.

В свое время в СССР были разработаны неметаллические понтоны типа «Колесо» для резервуаров со щитовой кровлей и центральной стойкой и типа «Ковер» для резервуаров со сферической кровлей.

Понтон типа «Колесо» состоит из стального кольца шириной 0,8 – 1 м, расположенного по периметру резервуара, и центрального патрубка, внутренний диаметр которого позволяет пропускать центральную стойку резервуара. Кольцо и патрубок связаны между собой арматурной сталью. Вся система представляет собой каркас, внутреннее пространство которого перекрывается оболочкой из прорезиненной ткани.

Кольцо состоит из герметически сваренных стальных коробов, каждый из которых имеет два изолированных отсека, снабженных патрубком с крышкой для контроля герметичности отсеков. В нижней деке коробов имеется муфта с пробкой для удаления жидкости из отсека в случае нарушения его герметичности.

Оболочка из прорезиненной ткани, состоящая их отдельных элементов, свернутых в рулон, разворачивается на днище резервуара.

Монтажные стыки оболочки склеиваются и проверяются на плотность по технологии, разработанной заводом-изготовителем.

В понтоне типа «Ковер» отсутствует центральный патрубок и металлические устройства для связи стального кольца с центральным патрубком, так как резервуары со сферической кровлей не имеют центральной стойки.

В настоящее время накоплен опыт эксплуатации резервуаров вместимостью 10 тыс. куб.м. с неметаллическим понтоном. Затраты на установку неметаллических понтонов в резервуарах вместимостью 10 тыс. куб.м и выше окупаются в среднем за два года.

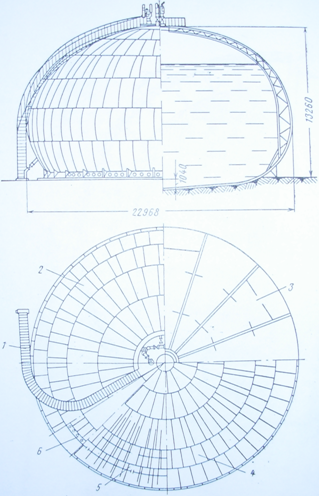

Резервуары повышенного давления

К резервуарам повышенного давления относятся вертикальные цилиндрические резервуары, в которых внутреннее давление выше 200 мм вод. ст., но не превышает 0,7 кгс/квадрат.см, в результате чего на них не распространяются правила по котлонадзору.

Отличительная особенность резервуаров повышенного давления заключается в том, что в них достигается полное устранение потерь от «малых дыханий» при внутреннем давлении в газовом пространстве 1000-2500 мм вод. ст.
