На монтаже сжатый пояс и стенку всегда соединяют прямым швом встык, а растянутый пояс – косым швом под углом 60⁰, так как при монтаже автоматическая сварка и повышенные способы контроля затруднены. Такой стык будет равнопрочен основному сечению балки и по этому не рассчитывается.

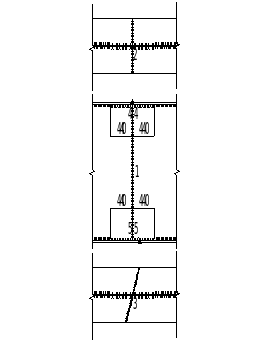

Ч тобы уменьшить сварочные напряжения, сначала сваривают поперечные стыковые швы стенки 1 и поясов 2 и 3, имеющие наибольшую поперечную усадку. Оставленные не заваренными на заводе участки поясных швов длиной около 500 мм дают возможность поясным листам несколько вытянуться при усадке швов 2 и 3. Последним заваривают угловые швы 4 и 5, имеющие небольшую продольную усадку.

4. Проектирование и расчет колонн

4.1 Расчетная схема и расчетная длина колонны

В качестве расчетной схемы выберем колонну, шарнирно закрепленную с двух сторон. Найдем фактическую длину колонны l, при высоте фундамента 500 мм:

мм.

Расчетная длина колонны равна: см.

где - коэффициент расчетный длины, определяется по табл. 71,а СНиПа II-23-81*.

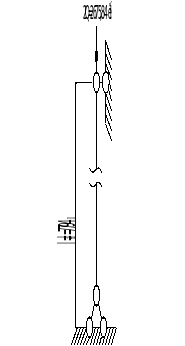

Р асчетная схема центрально-сжатого стержня колонны.

4.2 Определение продольной силы в колонне, выбор типа сечения колонны

Опорная реакция в главной балке равна Q = 1337,92 кН, а продольная сила в колонне равна

N = 21337,92+0,8·l_k = 3299,36 кН, используем колонну сплошного типа сечения. Примем, что сечение будет двутавровым, сваренным из трех листов.

4.3 Подбор сечения, проверка общей устойчивости колонн и местной устойчивости стенки и полок

Материал колонн – сталь С275. Для нее по табл. 51 СНиПа II-23-81* определим, что для t до 20 мм расчетное сопротивление растяжению, сжатию и изгибу по пределу текучести R_y = 26 кН/см².

По формуле 7 СНиПа II-23-81* имеем, что Найдем по формуле:

Примем = 71, тогда = 0,739,

см².

Т.к. см см, примем b_f = 460 мм, h_w = 560 мм.

Для того, чтобы воспользоваться формулой пункта 7.14 СНиП II-23-81*, определим значение

тогда согласно табл. 27 СНиП II-23-81* получим, что:

см, принимаем t_w = 9 мм.

Тогда см², необходимая площадь поясов равна:

см², см,

принимаем мм.

Проверим местную устойчивость полки колонны по табл.29 СНиП II-23-81*:

,

где , т.к.

см²,

см⁴,

местная устойчивость полки не обеспечена.

Увеличиваем до мм.

, т.к.

см²,

см⁴,

местная устойчивость полки обеспечена.

Проверяем напряжение по подобранному сечению:

Подобранное сечение удовлетворяет требованиям общей устойчивости.

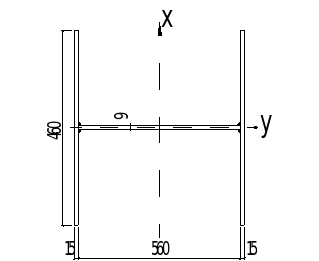

Сечение колонны со сплошной стенкой

Проверим местную устойчивость стенки колонны. Стенка колонны устойчива, если условная гибкость стенки меньше или равна предельной условной гибкости , т.к. 1,07 < 1,47 стенка устойчива.

4.4. Расчет и конструирование оголовка колонны

На колонну со сплошной стенкой свободно сверху опираются балки. Усилие на стержень колонны передается опорными ребрами балок через плиту оголовка. Ширина опорных ребер балок b_p = 360 мм. На колонну действует продольная сила N = 2678 кН. Торец колонны фрезерован. Толщину плиты оголовка принимаем равной t_f = 25 мм.

Плита поддерживается ребрами, приваренными к стенке колонны. Толщину ребер определяем из условия смятия. Требуемая площадь смятия:

О пределим высоту ребра, исходя из длины швов, прикрепляющих ребро к стенке.

Задаемся катетом шва k_f = 10 мм.

Сварные швы будем выполнять полуавтоматической сваркой электродами Э42, выполненными из проволоки сплошного сечения Св-08А со значением

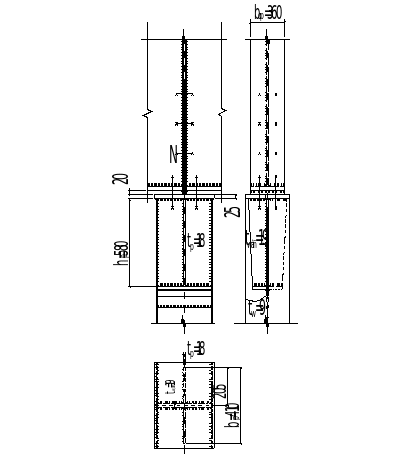

Схема опирания главной балки на колонну

кН/см². Для стали С275 значение кН/см². Таким образом, расчетные сопротивления сварного шва по металлу шва и по границе сплавления соответственно будут равны ( по табл.3 СНиП II-23-81*):

кН/см²,

кН/см².

Значения коэффициентов при сварке в нижнем положении равны:

кН/см²,

кН/см², следовательно, необходимо рассчитать сварной шов на условный срез по металлу границы сплавления. Тогда длина одного углового шва будет равна

( при k_f = 10 мм – для вставки стенки в колонну > 10 мм.)

см, принимаем h_p=l_w+1=57,16+1=58 см.

Толщину вставки в стенку колонны определим из расчета стенки на срез:

см, принимаем t_{w, вс} = 19 мм.

4.5 Расчет и конструирование базы колонны

Собственный вес колонны:

кг.

Расчетная нагрузка на базу колонны:

кН.

Требуемая площадь плиты базы колонны

,

где - коэффициент, зависящий от характера распределения местной нагрузки по площади смятия, при равномерно распределенной нагрузке = 1;

R_b,loc – расчетное сопротивление смятию:

,

где R_b – расчетное сопротивление тяжелого, мелкозернистого и легкого бетонов для предельных состояний первой группы на осевое сжатие, для бетона класса В12,5 R_b = 0,75 кН/см²;

- коэффициент для расчета на изгиб, зависящий от характера операния плит, для бетонов класса ниже В25 =1;

- принимают не более 2,5 для бетонов класса выше В 7,5, потому в нашем случае _b = 2.

кН/см².

При центрально-сжатой колонне и значительной жесткости плиты напряжения под плитой в бетоне можно считать равномерно распределенными, поэтому = 1, тогда

см².

Считая в первом приближении плиту базы квадратной, будем иметь стороны плиты равными

см;

принимаем размеры плиты см, L = 75 cм (по конструктивным соображениям), тогда

см².

Напряжение под плитой

кН/см².

Плита работает на изгиб, как пластинка, опертая на соответствующее число кантов (сторон). Нагрузкой является отпор фундамента. В плите имеются три участка.

На участке 1 плита работает по схеме "пластинка, опертая на четыре канта". Соотношение сторон

> 2,

то есть плиту можно рассматривать как однопролетную балочную, свободно лежащую на двух опорах.

Изгибающий момент:

кНсм.

Требуемая толщина плиты подбирается по максимальному изгибающему моменту, принимая материал плиты – сталь С275, для которой расчетное сопротивление R_y = 26 кН/см², тогда

см,

принимаем толщину базы 24 мм.

На участке 2 плита работает тоже, как пластинка, опертая на три канта.

см,

Соотношение сторон

,

следовательно плиту можно рассматривать как консоль длиной с.

Изгибающий момент:

кНсм.

На участке 3 плита оперта на три канта.

см,

,

следовательно плиту можно рассматривать как консоль длиной е.

Изгибающий момент:

кНсм.

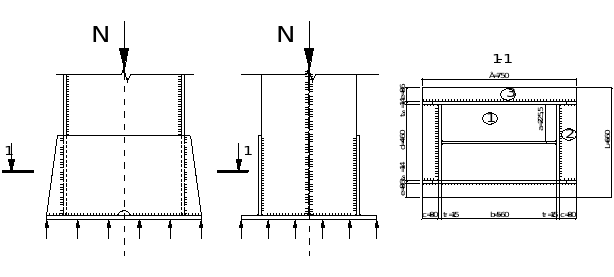

Б аза колонны (цифры в кружках - номера участков)

Расчет траверсы.

Считаем в запас прочности, что усилие на плиту передается только через швы, прикрепляющие ствол колонны к траверсам и не учитываем швы, соединяющие ствол колонны непосредственно с плитой базы. Траверса работает на изгиб, как балка с двумя консолями. Высота траверсы определяется из условия прочности сварного соединения траверсы с колонной.

Рассчитаем угловые швы на условный срез.

Задаемся катетом шва k_f = 13 мм.

Сварные швы будем выполнять полуавтоматической сваркой электродами Э42, выполненными из проволоки сплошного сечения Св-08А со значением кН/см². Для стали С275 значение кН/см². Таким образом, расчетные сопротивления сварного шва по металлу шва и по границе сплавления соответственно будут равны ( по табл.3 СНиП II-23-81*):

кН/см²,

кН/см².

Значения коэффициентов при сварке в нижнем положении равны:

кН/см²,

кН/см², следовательно, необходимо рассчитать сварной шов на условный срез по металлу границы сплавления. Тогда длина одного углового шва будет равна

см,

Высота траверсы h_т = l_w +1 = 44,09+1 = 45,09 см, принимаем h_т = 45 см.
