где kh - коэф., учитывающий влияние теплового режима сооружения принимаемый 0,8.

Глубина заложения фундаментов по первому фактору (глубине промерзания):

м

1.2. С учетом технологических особенностей проектируемого здания глубина заложения фундамента должна назначаться на 0,5 м ниже отметки технологических подвалов, т.е:

где dn - отметка пола подвала или пола технологического пространства проектируемого объекта.

Подвал в данном здании нет.

1.3. С учетом конструктивных особенностей здания глубину заложения фундамента рекомендуется назначать в зависимости от действующих нагрузок и принимать при

1000 < < 2000 кH d = 1,5 м

2000 < < 3000 кН d = 2,0 м

3000 < < 5000 кН d = 2,5 м

> 5000 кН d = 3,0 м

1.4. При анализе инженерно-геологических условий учитывают следующие факторы:

• фундамент должен быть заглублён в несущий слой грунта минимум на 0,5 м;

• фундамент должен прорезать верхние слои слабого грунта;

• под подошвой фундамента нельзя оставлять тонкий слой несущего грунта.

Вывод: Исходя из анализа инженерно-геологических условий, конструктивных особенностей здания, принимаем глубину заложения фундамента

м

При этом несущим слоем является песок мелкозернистый с характеристиками: C = 2 кПа, E = 28 МПа, ц = 32˚, =19,3 кН/м3.

1. Расчет площади подошвы с проверкой контактных напряжений

Предварительно размеры фундамента в плане определяются по краевому расчетному сопротивлению R кр. при ширине фундамента b = 1м:

(1)

где - коэффициенты условий работы оснований ( ) и соору­жений ( ) принимаются по табл.3 СНиП 2.02.01-83;

К – коэффициент, принимаемый равным 1, если прочностные характеристики грунта ( и С) определены непосредственными ис­пытаниями, К = 1,1, если и С приняты по табл.1-3 прил.1 СНиП 2.02.01-83 "Основания зданий и сооружений";

- коэффициенты, принимаемые по табл.4 СНиП 2.02.01-83

kz – коэффициент влияния площади фундамента. Для фундаментов шириной

b < 10м, кz = 1

b > 10м, кz = Z0/ b+0,2 (Z0 = 8,0 м)

b - ширина фундамента (принятая нами b = 1м)

- расчетное значение удельного веса грунтов залегающих ниже подошвы фундамента;

- расчетное значение удельного веса грунтов залегающих выше подошвы фундамента,

кН/м3

- удельные весы грунтов, залегающих выше подошвы фундамента (см. рис.)

CII - расчетное значение удельного сцепления грунта, залегающего непосредственно под подошвой фундамента;

d1 - глубина заложения фундаментов бесподвальных (помещений) зданий от уровня планировки или приведенная глубина заложения наружных и внутренних фундаментов от пола подвала, определяемая по формуле (если нет подвала, то d1 = d):

hs - толщина слоя грунта выше подошвы фундамента со стороны подвала, м;

hcf - толщина пола подвала, м.

- удельный вес конструкции пола подвала.

dв - глубина подвала - расстояние от уровня планировки до пола.

Определяется площадь фундамента в первом приближениям по формуле:

По определенной площади фундамента вычисляются размеры фундамента в плане:

где б- соотношение сторон фундамента (б = l/b) или сторон сечения колонны или сооружения. По вычисленным размерам фундамента в плане устанавливается сопротивление грунта основания по формуле (1):

I. 1) При b = 1 м, R = 273,14 кПа

2) A = м2

3) м

4)

II. 1) При b = 4,05 м, R = 352,14 кПа

2) A = м2

3) м

III. 1) При b = 3,46 м, R = 336,85 кПа

2) A = м2

3) м

Прекращаем подбор.

Вычисленные размеры фундамента в плане округляют в большую сторону до кратных 0,1м для гражданских зданий, т.е. принимаем b = 3,6 м, а l = 3,6 м, соответственно A = м2 R = 336,85 кПа.

3. Проверяем контактные напряжения

3.1. ;

3.2. Проверяются контактные напряжения по подошве фундаментов по условию:

кПа

кПа

N, Mx, My - усилия, передаваемые на фундамент от сооружения (по заданию или расчету рамы)

Wx, Wy - момент сопротивления подошвы фундамента

м3

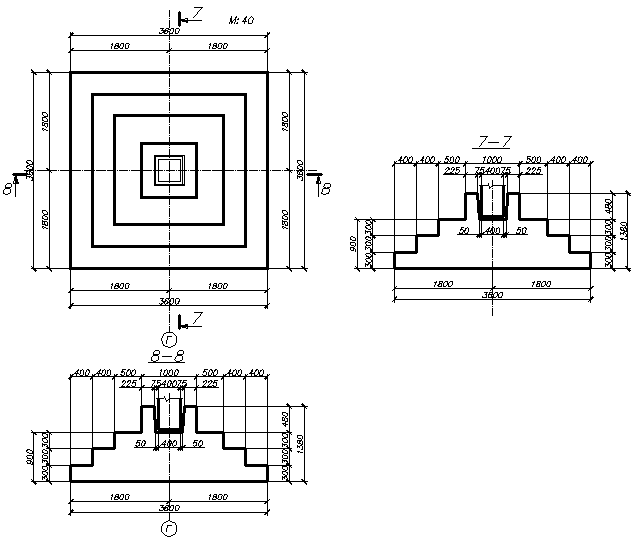

4. Конструирование фундамента

По заданию вид колонны – железобетонная, размерами 0,4 х 0,4 м.

4.1. Тип фундамента назначают из условия жесткости

мм

мм

Фундамент принимаем с подколонником.

4.2. Размеры подколонника в плане назначаются конструктивно и принимаются равными:

bпк= bк+0,6=0,4+0,6=1 м

lпк=lк+0,6 = 0,4+0,6 =1 м

Для выбранного типа фундаментов определяется высота конструкции фундамента или его плитной части по формуле:

,

м

где

l, b – размеры подошвы фундамента в плане;

- размеры сечения колоны (по заданию).

- расчётное сопротивление бетона на растяжение, кПа;

- среднее давление подошвы фундамента, кПа.

Реальная высота (с учётом защитного слоя) вычисляется по формуле:

Принимаем оптимальную высоту, равную 900 мм (кратную 150 мм)

При данной высоте конструктивно целесообразно установить 3 ступени по – 300 мм.

5. Расчет фундамента на продавливание

Проверяем условие жесткости конструкции фундамента по условию:

- фундамент гибкий.

Продавливание происходит по поверхности усеченной пирамиды, верхним основанием которой является нижнее сечение основание подколонника или колонны, а грани расположены под углом 45

где: Aтр – площадь поверхности грани пирамиды продавливания;

Aпр – площадь продавливания – площадь подошвы фундамента за пределами пирамиды продавливания.

кПа – расчетное сопротивление бетона на растяжение.

м2

м2

где м

кН

кн.

- условие выполняется.

6. Армирование конструкции фундамента (расчёт на изгиб)

При определении усилий в конструкции фундамента (подошвы фундамента) в заданном сечении, за расчетную схему принимается консольная балка с жесткой заделкой в заданном сечении - оставшейся части фундамента, на которую действует нагрузка.

Подбор рабочей арматуры производим по двум сторонам:

Сечение 1-1

кПа

кНм

см2

Площадь сечения одного стержня:

см2

Из сортамента выбираем арматуру диаметром 12 мм с As1 = 1,313 см2 , тогда As = 5х1,313 = 6,565 см2 .

Сечение 2-2

кПа

кНм

см2

Площадь сечения одного стержня: см2

Из сортамента выбираем арматуру диаметром 8 мм с As1 = 0,503 см2 , тогда As = 5х0,503 = 4,024 см2

Сечение 3-3

кПа

кНм

см2

Площадь сечения одного стержня: см2

Из сортамента выбираем арматуру диаметром 6 мм с As1 = 0,283 см2 , тогда As = 5х0,283 = 1,415 см2

Принимаем сетку из арматуру А-400 диаметром 12 мм. По стороне l и b ее количество составит шт.

7. Расчет осадки методом послойного суммирования

1. Среднее давление подошвы фундамента Рср = 336,85 кПа

2. Природное давление грунта на уровне подошвы фундамента.

кПа

1. Дополнительное вертикальное давление под подошвой фундамента.

кПа

7.4. Разбиваем основание фундамента на элементарные слои м

Вычисляем и строим эпюру естественного давления

7.5. Вычисляем и строим эпюру , где

– коэффициент затухания напряжений. Зависит от соотношения сторон фундамента и относительной глубины, выбирается значение из таблицы СниПа.

7.6. Находим нижнюю границу сжимаемой толщи:

7.7. Считаем суммарную осадку по всем слоям:

Расчёты по данному алгоритму приведены ниже в таблице 8

Таблица 8

Проверяем выполнение условия S < Su . В нашем случае 3,70 см < 8 см, где Su =8см – предельное значение осадки. Условие выполнилось.

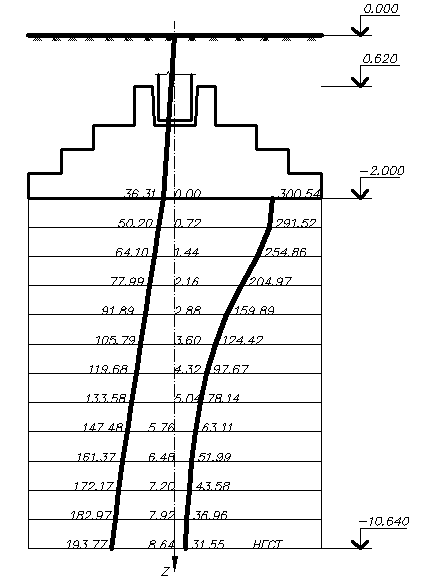

Эпюра распределения напряжений zp , zg
