- определяем показатель текучести

Вывод: Исходя из анализа инженерно-геологических условий, конструктивных особенностей здания, принимаем глубину заложения фундамента d = 3,0 м. Грунтовую подушку выполняем из суглинка с характеристиками: C = 34 кПа, E = 24,5 МПа, ц = 24,5˚.

2. Расчет площади подошвы с проверкой контактных напряжений

2.1. Предварительно размеры фундамента в плане определяются по краевому расчетному сопротивлению R кр. при ширине фундамента b = 1м:

(1)

где - коэффициенты условий работы оснований ( ) и сооружений ( ) принимаются по табл.3 СНиП 2.02.01-83;

К – коэффициент, принимаемый равным 1, если прочностные характеристики грунта ( и С) определены непосредственными испытаниями, К = 1,1, если и С приняты по табл.1-3 прил.1 СНиП 2.02.01-83 "Основания зданий и сооружений";

- коэффициенты, принимаемые по табл.4 СНиП 2.02.01-83

kz – коэффициент влияния площади фундамента. Для фундаментов шириной

b < 10м, кz = 1

b > 10м, кz = Z0/ b+0,2 (Z0 = 8,0 м)

b - ширина фундамента (принятая нами b = 1м)

- расчетное значение удельного веса грунтов залегающих ниже подошвы фундамента;

- расчетное значение удельного веса грунтов залегающих выше подошвы фундамента,

кН/м3

- удельные весы грунтов, залегающих выше подошвы фундамента (см. рис.)

CII - расчетное значение удельного сцепления грунта, залегающего непосредственно под подошвой фундамента;

d1 - глубина заложения фундаментов бесподвальных (помещений) зданий от уровня планировки или приведенная глубина заложения наружных и внутренних фундаментов от пола подвала, определяемая по формуле (если нет подвала, то d1 = d):

hs - толщина слоя грунта выше подошвы фундамента со стороны подвала, м;

hcf - толщина пола подвала, м.

- удельный вес конструкции пола подвала.

dв - глубина подвала - расстояние от уровня планировки до пола.

Определяется площадь фундамента в первом приближениям по формуле:

По определенной площади фундамента вычисляются размеры фундамента в плане:

где б- соотношение сторон фундамента ( = l/b = 1) или сторон сечения колонны или сооружения

По вычисленным размерам фундамента в плане устанавливается со­противление грунта основания по формуле (1):

I. 1) При b = 1 м, R = 324,37 кПа

2) A = м2

3) м

4)

II. 1) При b = 4,5 м, R = 390,24 кПа

2) A = м2

3) м

III. 1) При b = 4,0 м, R = 380,83 кПа

2) A = м2

3) м

Проверка целесообразности дальнейшего подбора:

Прекращаем подбор.

Вычисленные размеры фундамента в плане округляют в большую сторону до кратных 0,1м для, т.е. принимаем b = 4,1 м, а l = 4,1 м, соответственно м2 ; R = 380,83 кПа.

2.2. Проверяем контактные напряжения.

1. ;

2. Проверяются контактные напряжения по подошве фундаментов по условию:

кПа

кПа

N, Mx, My - усилия, передаваемые на фундамент от сооружения (по заданию или расчету рамы)

Wx, Wy - момент сопротивления подошвы фундамента

м3

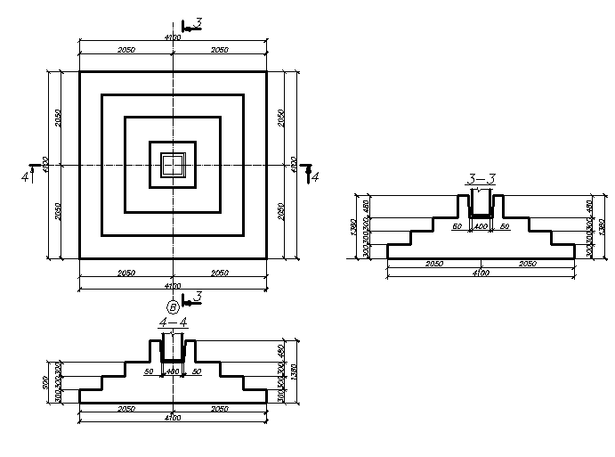

3. Конструирование фундамента

3.1. Размеры подколонника в плане назначаются конструктивно и принимаются равными:

bпк= bк + 0,6 = 1,0 м

lпк= lк + 0,6 = 1,0 м

Для выбранного типа фундаментов определяется высота конструкции фундамента или его плитной части по формуле:

,

м

где

l, b – размеры подошвы фундамента в плане;

- размеры сечения колоны (по заданию).

- расчётное сопротивление бетона на растяжение, кПа;

- среднее давление подошвы фундамента, кПа.

Реальная высота (с учётом защитного слоя) вычисляется по формуле:

Принимаем оптимальную высоту, равную 900 мм (кратную 150 мм)

При данной высоте конструктивно целесообразно установить 3 ступени по–300 мм.

2. Расчет на продавливание

Проверяем условие жесткости конструкции фундамента по условию:

- фундамент гибкий.

Продавливание происходит по поверхности усеченной пирамиды, верхним основанием которой является нижнее сечение основание подколонника или колонны, а грани расположены под углом 45

где: Aтр – площадь поверхности грани пирамиды продавливания;

Aпр – площадь продавливания – площадь подошвы фундамента за пределами пирамиды продавливания.

кПа – расчетное сопротивление бетона на растяжение.

м2

м2

где м

кН

кн.

- условие выполняется.

5. Армирование конструкций фундамента

При определении усилий в конструкции фундамента (подошвы фундамента) в заданном сечении, за расчетную схему принимается консольная балка с жесткой заделкой в заданном сечении - оставшейся части фундамента, на которую действует нагрузка.

Подбор рабочей арматуры производим по двум сторонам:

Сечение 1-1

кПа

кНм

см2

Площадь сечения одного стержня:

см2

Из сортамента выбираем арматуру диаметром 12 мм с As1 = 1,313 см2 , тогда As = 5х1,313 =6,565 см2

Сечение 2-2

кПа

кНм

см2

Площадь сечения одного стержня: см2

Из сортамента выбираем арматуру диаметром 12 мм с As1 = 1,313 см2 , тогда As = 5х1,313 = 6,565 см2

Сечение 3-3

кПа

кНм

см2

Площадь сечения одного стержня: см2

Из сортамента выбираем арматуру диаметром 3 мм с As1 = 0,07 см2 , тогда As = 5х0,07 = 0,35 см2

Принимаем сетку С2 из арматуру А-400 диаметром 12 мм. По стороне l и b ее количество составит шт.

6. Выбор размеров подушки

1. Определение высоты подушки.

Исходя из условия, что , принимаем в расчёт м. Т.к. размеры подушки должны быть кратны 10 см, то принимаем hпод = 2,5 м.

1. Определение размеров подушки в плане.

Используем формулы:

;

, где

б – угол естественного откоса. Для суглинка (окружающего грунта) он равен 40.

В – угол распределения напряжений. Для песка (материал подушки) он равен 30˚.

м. Для кратности принимаем

= 9,1 м;

м. Для кратности принимаем = 15,1 м,

м.

м.

Итак, окончательно приняли следующие размеры грунтовой подушки:

• на уровне низа м;

• на уровне верха м.

7. Расчет осадки методом послойного суммирования

7.1. Среднее давление подошвы фундамента Рср = 381,23 кПа

7.2. Природное давление грунта на уровне подошвы фундамента.

кПа

1. Дополнительное вертикальное давление под подошвой фундамента.

кПа

7.4. Разбиваем основание фундамента на элементарные слои м

7.5. Вычисляем и строим эпюру естественного давления

7.6. Вычисляем и строим эпюру , где

– коэффициент затухания напряжений. Зависит от соотношения сторон фундамента и относительной глубины, выбирается значение из таблицы СниПа.

1. Находим нижнюю границу сжимаемой толщи:

1. Считаем суммарную осадку по всем слоям:

Расчёты по данному алгоритму приведены ниже в таблице 4.

Таблица 4

№ эл.	Z, м	о		б	у zg0, кПа	0.2 у zg0, кПа	у zpi, кПа		у zpiср, кПа	Е, кПа	S, м
0	0	0		1,000	55,60	11,12	325,63
1	0,82	0,4		0,972	72,00	14,40	316,51		321,07		0,0086
2	1,64	0,8		0,848	88,40	17,68	276,13		296,32		0,00793
3	2,46	1,2		0,682	104,80	20,96	222,08		249,11		0,00667
4	3,28	1,6		0,532	120,63	24,12	173,24		197,66		0,00463
5	4,1	2,0		0,414	136,45	27,29	134,81		154,03		0,0036
6	4,92	2,4		0,325	152,28	30,45	105,83		120,32		0,0028
7	5,74	2,8		0,260	168,10	33,62	84,66		95,25		0,00223
8	6,56	3,2		0,210	183,93	36,79	68,38		76,52		0,0018
9	7,38	3,6		0,173	196,23	39,25	56,33		62,36		0,0043
10	8,2	4,0	0,145		208,53	41,71		47,22	51,78		0,0036
11	9,02	4,4	0,123		220,83	44,16		40,05	43,64		0,003
У= 0,049

Проверяем выполнение условия S < Su . В нашем случае 4,90 см < 8 см, где Su =8см – предельное значение осадки. Условие выполнилось.

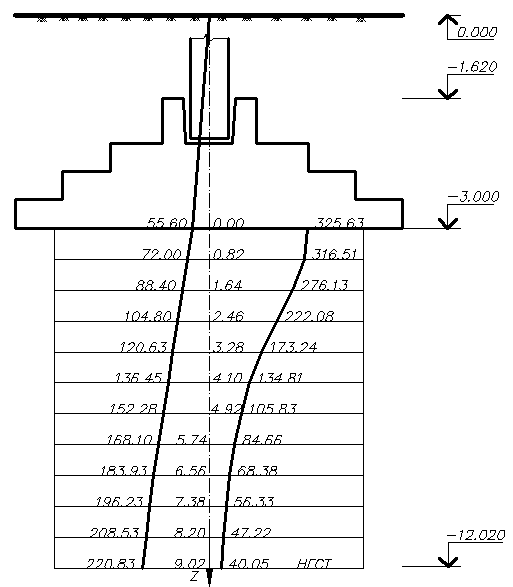

Эпюра распределения напряжений zp , zg

III Расчёт свайных фундаментов

1. Выбор глубины заложения ростверка

1.1. Определение глубины заложения ростверка зависит от нескольких факторов:

• Глубины промерзания грунта. Из предыдущих расчётов мы уже определили эту величину

м;

• Наличие конструктивных особенностей. В нашем случае подвальных помещений нет, поэтому

;

• Глубина заложения ростверка. Исходя из условия, что

мм,
