Определяется площадь фундамента в первом приближениям по формуле:

По определенной площади фундамента вычисляются размеры фундамента в плане:

где б- соотношение сторон фундамента ( = l/b) или сторон сечения колонны или сооружения. По вычисленным размерам фундамента в плане устанавливается сопротивление грунта основания по формуле (1):

I. 1) При b = 1 м, R = 514,27 кПа

2) A = м2

3) м

4)

II. 1) При b = 3,45 м, R = 596,6 кПа

2) A = м2

3) м

III. 1) При b = 3,17 м, R = 587,26 кПа

2) A = м2

3) м

Прекращаем подбор.

Вычисленные размеры фундамента в плане округляют в большую сторону до кратных 0,1м для гражданских зданий, т.е. принимаем b = 3,2 м, а l = 3,2 м, соответственно A = м2 R = 587,26 кПа.

2.1 Проверяем контактные напряжения.

1. ;

2. Проверяются контактные напряжения по подошве фундаментов по условию:

кПа

кПа

N, Mx, My - усилия, передаваемые на фундамент от сооружения (по заданию или расчету рамы)

Wx, Wy - момент сопротивления подошвы фундамента

м3

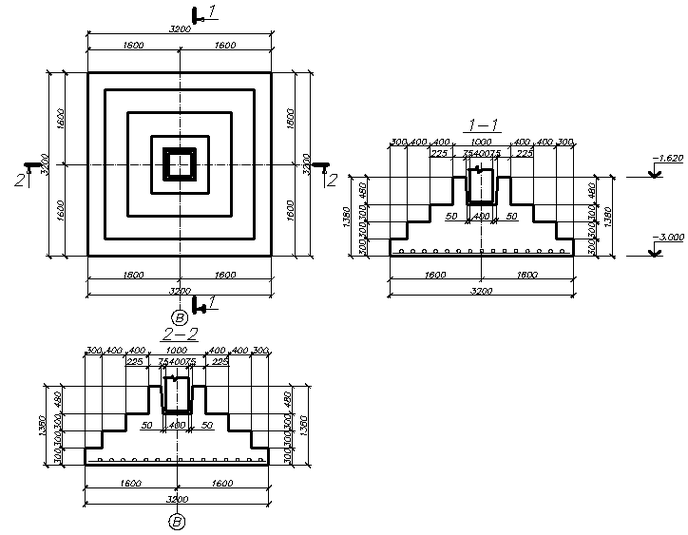

3. Конструирование фундамента

По заданию вид колонны – железобетонная, размерами 0,4 х 0,4 м.

1. Тип фундамента назначают из условия жесткости

мм

мм

Фундамент принимаем с подколонником.

1. Размеры подколонника в плане назначаются конструктивно и принимаются равными:

bпк= bк+0,6=0,4+0,6=1 м

lпк=lк+0,6 = 0,4+0,6 =1 м

Для выбранного типа фундаментов определяется высота конструкции фундамента или его плитной части по формуле:

,

м

где

l, b – размеры подошвы фундамента в плане;

- размеры сечения колоны (по заданию).

- расчётное сопротивление бетона на растяжение, кПа;

- среднее давление подошвы фундамента, кПа.

Реальная высота (с учётом защитного слоя) вычисляется по формуле:

Принимаем оптимальную высоту, равную 900 мм (кратную 150 мм)

При данной высоте конструктивно целесообразно установить 3 ступени по – 300 мм.

4. Расчет фундамента на продавливание

Проверяем условие жесткости конструкции фундамента по условию:

- фундамент гибкий.

Продавливание происходит по поверхности усеченной пирамиды, верхним основанием которой является нижнее сечение основание подколонника или колонны, а грани расположены под углом 45

где: Aтр – площадь поверхности грани пирамиды продавливания;

Aпр – площадь продавливания – площадь подошвы фундамента за пределами пирамиды продавливания.

кПа – расчетное сопротивление бетона на растяжение.

м2

м2

где м

кН

кн.

- условие выполняется.

5. Армирование конструкций фундамента (расчёт на изгиб)

При определении усилий в конструкции фундамента (подошвы фундамента) в заданном сечении, за расчетную схему принимается консольная балка с жесткой заделкой в заданном сечении - оставшейся части фундамента, на которую действует нагрузка.

Подбор рабочей арматуры производим по двум сторонам:

Сечение 1-1

кПа

кНм

см2

Площадь сечения одного стержня:

см2

Из сортамента выбираем арматуру диаметром 12 мм с As1 = 1,313 см2 , тогда As = 5х1,313 = 6,565 см2 .

Сечение 2-2

кПа

кНм

см2

Площадь сечения одного стержня: см2

Из сортамента выбираем арматуру диаметром 9 мм с As1 = 0,636 см2 , тогда As = 5х0,636 = 3,18 см2

Сечение 3-3

кПа

кНм

см2

Площадь сечения одного стержня: см2

Из сортамента выбираем арматуру Вр-1 диаметром 4 мм с As1 = 0,126 см2 , тогда As = 5х0,126 = 0,63 см2

Принимаем сетку С1 из арматуру А-400 диаметром 12 мм. По стороне l и b ее количество составит шт.

6. Расчет осадки методом послойного суммирования

1. Среднее давление подошвы фундамента Рср = 587,3 кПа

2. Природное давление грунта на уровне подошвы фундамента.

кПа

1. Дополнительное вертикальное давление под подошвой фундамента.

кПа

4. Разбиваем основание фундамента на элементарные слои м

1. Вычисляем и строим эпюру естественного давления

2. Вычисляем и строим эпюру , где

– коэффициент затухания напряжений. Зависит от соотношения сторон фундамента и относительной глубины, выбирается значение из таблицы СниПа.

1. Находим нижнюю границу сжимаемой толщи:

2. Считаем суммарную осадку по всем слоям:

Расчёты по данному алгоритму приведены ниже в таблице 3

Таблица 3

№ эл.	Z, м	о		б			у zg0, кПа			0.2 у zg0, кПа	у zpi, кПа				у zpiср, кПа		Е, кПа		S, м
0	0	0		1.000			55,60			11,12	531,70
1	0,64	0,6		0.972			67,95			13,59	515,75				523,72				0,009
2	1,28	1,2		0.848			80,30			16,06	450,88				483,32				0,00884
3	1,92	1,8		0.682			92,654			18,53	362,62				406,75				0,0074
4	2,56	2,4		0.532			105,00			21,00	282,86				322,74				0,0059
5	3,2	3,0		0.414			117,36			23,47	220,12				251,49				0,00459
6	3,84	3,6		0.325			128,33			25,66	172,80				196,46				0,00359
7	4,48	4,2		0.260			137,93			27,59	138,24				155,52				0,00836
8	5,12	4,8		0.210			147,53			29,51	111,66				124,95				0,00672
9	5,76	5,4		0.173			157,13			31,43	91,98				101,82				0,00547
10	6,4	6,0	0.145			166,73			33,35			77,09		84,54				0,0045
11	7,04	6,6	0.123			176,33			35,27			65,39		71,24				0,0038
12	7,68	7,2		0.105			189,00			37,8			55,82		60,60				0,00138
13	8,32	7,8		0.091			201,67			40,33			48,38		52,10				0,0012
14	8,96	8,0		0,077	214,04			42,80					40,94		44,66				0,0010
У= 0,0717

Проверяем выполнение условия S < Su . В нашем случае 7,14 см < 8 см, где Su =8см – предельное значение осадки. Условие выполнилось.

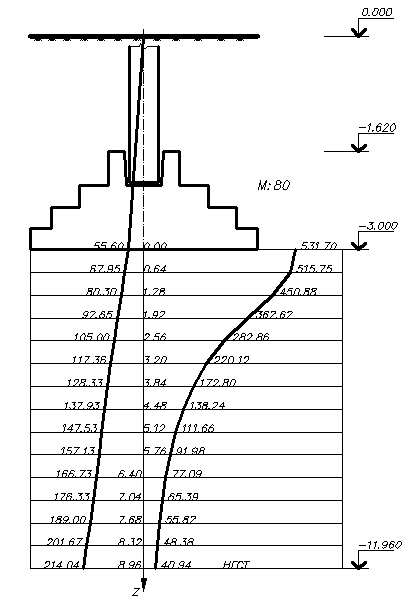

Эпюра распределения напряжений zp , zg

II. Фундаменты мелкого заложения на искусственном основании в виде грунтовой подушки

1. Выбор глубины заложения фундамента

1.1. Глубина заложения фундамента зависит от:

• климатического района строительства (глубины промерзания грунта);

• технологических особенностей проектируемого здания (наличия подвалов, технологических каналов, расположенных в подземной части здания, технологических отстойников, водящих боровов, подводящих трубопроводов и др.);

• конструктивных особенностей проектируемого здания или сооружения;

• фактора инженерно-геологических условий.

Учитывая то, что данная расчётно-графическая работа – учебная, принимаем глубину заложения фундамента из предыдущем расчёте, т.е.

Под подошвой фундамента находится песок мелкозернистый, поэтому в учебных целях принимаем подушку из суглинка (гs = 26,3 кН/м3 , г = 20 кН/м3, W = 15 %) со следующими физико-механическими свойствами:

• определяем коэф. пористости

Принимаем гd = 16,52 кН/м3 ;
