Федеральное агентство по образованию

ГОУ ВПО «Красноярский государственный педагогический университет им. В.П. Астафьева

Факультет математики и информатики

Кафедра математического анализа и методики его преподавания

Курсовая работа

по математическому анализу на тему

«Циклоида»

Выполнила студентка 43 группы

Ковальчук М.В.

Научный руководитель

доцент кафедры мат. анализа и мп

Шатохина М.П

Красноярск 2010

Оглавление

1. Введение

2. Исторические сведения

3. Основные свойства циклоиды

4. Построение циклоиды

5. Геометрическое определение циклоиды

6. Параметрическое уравнение циклоиды и уравнение в декартовых координата

7. Задачи на нахождение частей циклоиды и фигур, образованных циклоидой

8. Заключение

Литература

Введение

Кривая циклоида очень интересна для изучения, однако не так просто найти литературу ей посвященную. В большинстве таких источников циклоида упоминается только вскользь или рассматривается не достаточно полно. Однако она используется при решении различных задач. В виду того, что в школах вводится углубленное изучение математических дисциплин, в скором времени может понадобиться подробная информация о различных кривых, в том числе и о циклоиде. Так же задачи связанные с циклоидой встречаются и в физике и в высшей математике. Поэтому я посчитала данную тему актуальной и интересной для изучения.

Цель работы: описать основные свойства циклоиды, привести решение геометрических задач, связанных с циклоидой.

1. Исторические сведения

Первым кто стал изучать циклоиду, был Галилео Галилей (1564-1642)_ знаменитый итальянский, астроном, физик и просветитель. Он же и придумал название «циклоида» , что значит : «напоминающая о круге». Сам Галилей о циклоиде ничего не писал, но о его работах в этом направлении упоминают ученики и последователи Галилея: Вивиани, Торичелли и другие.

Великий античный философ — «отец логики» — Аристотель из Стагиры (384—322 годы до н. э.), занимаясь логическим обоснованием понятия движения, рассматривал, между прочим, следующий парадокс.

рис. 1

Пусть кружок, изображенный на рис. 1 жирной линией, катится по прямой АВ. Когда кружок этот сделает полный оборот, точка М вернется на прямую АВ и займет положение М_х. При этом, как мы знаем, отрезок ММ_Х будет равен длине «жирной» окружности. Рассмотрим начерченный кружок с центром О, изображенный тонкой линией. Когда точка М придет в положение М₁ этот маленький кружок тоже сделает полный оборот и его точка К придет в положение К₁. При этом в каждый момент времени какая-то одна единственная точка маленькой окружности совмещается с единственной же точкой отрезка КК₁. Каждой точке окружности соответствует единственная точка отрезка и каждой точке отрезка — единственная точка окружности. Поэтому напрашивается вывод: длина маленькой «тонкой» окружности равна длине отрезка КК₁ — ММ₁ т. е. равна длине большой («жирной») окружности. Итак, круги различных радиусов имеют окружности одинаковой длины! В этом и состоит парадокс Аристотеля.

Ошибка здесь в следующем. Из того, что каждой точке окружности радиуса ОК соответствует единственная точка отрезка КК₁ вовсе не следует, что длина этой окружности равна КК₁. Так, например, на рис. 2 точки отрезка АВ приведены при помощи лучей, проходящих через точку D, во «взаимно однозначное» соответствие с точками вдвое большего отрезка СЕ, но никому в голову не придет утверждать, что отрезки АВ и СЕ имеют одинаковую длину! Это же относится не только к отрезкам прямых, но и кривых линий. Парадоксу Аристотеля можно придать следующую, более грубую, а потому и более ясную форму: рассмотрим две концентрические окружности (рис. 3). На них «поровну» точек: соответствующие точки соединены на рис. 3 прямыми линиями (радиусами). И все же никто не станет утверждать, что длины этих окружностей одинаковы.

рис 2 рис. 3

Аристотель рассматривал именно то движение, которое через 1900 лет привело Галилея к открытию циклоиды; но он не заинтересовался кривыми, которые вычерчиваются точками окружности катящегося круга.

В самом начале XVII века юный Галилей пытался экспериментально проверить свою догадку о том, что свободное падение — равноускоренное движение. Когда он перенес наблюдения с Пизанской башни в лаборатории, ему стало очень мешать то, что тела падают «слишком быстро». Чтобы замедлить это движение, Галилей решил заменить свободное падение тел их движением по наклонной плоскости, предположив, что и оно будет равноускоренным. Проводя эти опыты, Галилей обратил внимание на то, что в конечной точке величина скорости тела, скатившегося по наклонной плоскости, не зависит от угла наклона плоскости, а определяется только высотой H и совпадает с конечной скоростью тела, свободно упавшего с той же высоты (как вы хорошо знаете, в обоих случаях |v̄|= Изучив движения по наклонным плоскостям, Галилей перешел к рассмотрению движения материальной точки под действием силы тяжести по ломаным линиям. Сравнивая времена движения по различным ломаным, соединяющим фиксированную пару точек А и В, Галилей заметил, что если через эти две точки А, В провести четверть окружности и вписать в нее две ломаные М и L, такие, что ломаная L «вписана» в ломаную М, то материальная точка из А в В быстрее попадает по ломаной М, чем по ломаной L. Увеличивая у ломаной число звеньев и переходя к пределу, Галилей получил, что по четверти окружности, соединяющей две заданные точки, материальная точка спустится быстрее, чем по любой вписанной в эту четверть окружности ломаной. Из этого Галилей сделал ничем не аргументированный вывод, что четверть окружности, соединяющая пару заданных точек А, В (не лежащих на одной вертикали), и будет для материальной точки, движущейся под действием силы тяжести, линией наискорейшего спуска (позже линию наискорейшего спуска стали называть брахистохроной). Впоследствии выяснилось, что это утверждение Галилея было не только необоснованным, но и ошибочным.

Свойства касательной и нормали к циклоиде были впервые изложены Торичелли (1608—1647) в его книге «Геометрические работы» (1644 год). Торичелли использовал при этом сложение движений. Несколько позже, но полнее, разобрал эти вопросы Роберваль (псевдоним французского математика Жилля Персонна, 1602—1672). В 1634 году Роберваль –вычислил площадь, ограниченную аркой циклоиды и ее основанием. Свойства касательной к циклоиде изучал также Декарт; он изложил свои результаты, не прибегая к помощи механики.

2. Основные свойства циклоиды

Определение циклоиды, введенное ранее, никогда не удовлетворяло ученых: ведь оно опирается на механические понятия — скорости, сложения движений и т. д. Поэтому геометры всегда стремились дать циклоиде чисто геометрическое определение» Но для того, чтобы дать такое определение, нужно прежде всего изучить основные свойства циклоиды, пользуясь ее механическим определением. Выбрав наиболее простое и характерное из этих свойств, можно положить его в основу геометрического определения.

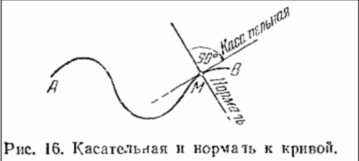

Начнем с изучения касательной и нормали к циклоиде. Что такое касательная к кривой линии, каждый представляет себе достаточно ясно; точно определение касательной дается в курсах высшей математики, и мы его приводить здесь не будем. Нормалью называется перпендикуляр к касательной, восставленный в точке касания. На рис. 16 изображена касательная и нормаль к кривой АВ в ее точке М

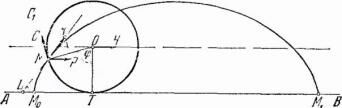

Рассмотрим циклоиду (рис. 17),круг катящийся по прямой АВ. Допустим, что вертикальный радиус круга, проходивший в начальный момент через нижнюю точку циклоиды, успел повернуться на угол φ и занял положение ОМ. Иными словами, мы считаем, что отрезок М_оТ составляет такую долю отрезка М_оМ₁, какую угол φ составляет от 360° (от полного оборота).

Касательная к циклоиде

При этом точка М₀ пришла в точку М. Точка М и есть интересующая нас точка циклоиды.

Стрелочка OH изображает скорость движения центра катящегося круга. Такой же горизонтальной скоростью обладают все точки круга, в том числе и точка М. Но, кроме того, точка М принимает участие во вращении круга. Скорость МС, которую точка М на окружности получает при этом вращении, направлена по касательной МС₁ к окружности, т. е. перпендикулярно к радиусу ОМ. А т.к. в этом случае скорость МС по величине равна скорости MP (т. е. скорости ОН). Поэтому параллелограмм скоростей в случае нашего движения будет ромбом (ромб МСКР на рис. 17). Диагональ МК этого ромба как раз и даст нам касательную к циклоиде.

Все сказанное дает возможность решить следующую «задачу на построение»: дана направляющая прямая АВ циклоиды, радиус г производящего круга и точка М, принадлежащая циклоиде (рис. 17). Требуется построить касательную МК к циклоиде.

Имея точку М, мы без труда строим производящий круг, в том его положении, когда точка на окружности попадает в М. Для этого предварительно найдем центр О при помощи радиуса МО =r (точка О должка лежать на прямой, параллельной АВ на расстоянии г от нее). Затем строим отрезок MP произвольной длины, параллельный направляющей прямой. Далее строим прямую МС₁, перпендикулярную к ОМ На этой прямой откладываем от точки М отрезок МС, равный MP. На МС и MP, как на сторонах, строим ромб. Диагональ этого ромба и будет касательной к циклоиде в точке М.

Это построение — чисто геометрическое, хотя получили мы его, используя понятия механики. Теперь мы можем проститься с механикой и дальнейшие следствия получать без ее помощи. Начнем с простой теоремы.

Теорема 1. Угол между касательной к циклоиде (в произвольной точке) и направляющей прямой равен дополнению до 90° половины угла поворота радиуса производящего круга.

Иными словами, на нашем рис. 17 угол KLT равен или

∟КМР = .

Это равенство мы теперь докажем. Для сокращения речи условимся угол поворота радиуса производящего круга называть «основным углом». Значит, угол МОТ на рис. 17 — основной угол. Будем считать основной угол острым. Читатель сам видоизменит рассуждения для случая тупого угла, т. е. для случая, когда катящийся круг сделает больше четверти полного оборота.

Рассмотрим угол СМР. Сторона СМ перпендикулярна к ОМ (касательная к окружности перпендикулярна к радиусу). Сторона MP (горизонталь) перпендикулярна к ОТ (к вертикали). Но угол МОГ, по условию, острый (мы условились рассматривать первую четверть оборота), а угол СМР — тупой (почему?). Значит, углы МОТ и СМР составляют в сумме 180° (углы со взаимно перпендикулярными сторонами, из которых один острый, а другой — тупой).

Итак, угол CMP равен 180° — φ Но, как известно, диагональ ромба делит угол при вершине пополам.

Следовательно, угол КМР=90° — что и требовалось доказать.

Обратим теперь внимание на нормаль к циклоиде. Мы говорили уже, что нормалью к кривой называется перпендикуляр к касательной, проведенный в точке касания (рис. 16). Изобразим левую часть рис. 17 крупнее, причем проведем нормаль ME (ME ┴ МК; см. рис. 18).

Из рис. 18 следует, что угол ЕМР равен разности углов КМЕ и КМР, т. е. равен 90° — ∟KMP.

К теореме 2

Но мы только что доказали, что сам угол КМР равен 90° -

Таким образом, получаем:

∟РМЕ = 90° - ∟ КМР = 90° - (90° - ) =

Мы доказали простую, но полезную теорему. Дадим ее формулировку:

Теорема 2. Угол между нормалью к циклоиде (в любой ее точке) и направляющей прямой равен половине «основного угла».

(Вспомним, что «основным углом» называется угол поворота радиуса катящегося круга )

Соединим теперь точку М («текущую» точку циклоиды) с «нижней» точкой (Т) производящего круга (с точкой касания производящего круга и направляющей прямой — см. рис. 18). Треугольник МОТ, очевидно, равнобедренный (ОМ и ОТ — радиусы производящего круга). Сумма углов при основании этого треугольника равна 180° — , а каждый из углов при основании — половике этой суммы. Итак,

∟OMT = 90°— .

Обратим внимание на угол РМТ. Он равен разности углов ОМТ и ОМР. Мы видели сейчас, что ∟OMT равен 90°- ; что касается угла ОМР, то нетрудно выяснить, чему он равен. Ведь угол ОМР равен углу DOM (внутренние накрест лежащие углы при параллельных).
