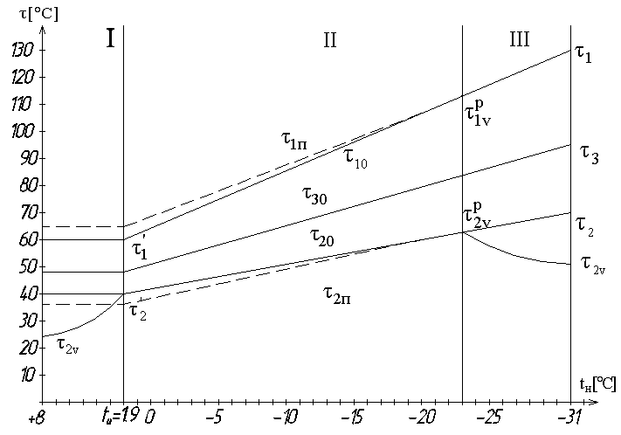

Рис.5 Отопительно - бытовой ( ) и повышенный (----) графики температур сетевой воды для открытой системы теплоснабжения

Гидравлический расчет магистральных теплопроводов двухтрубной водяной тепловой сети закрытой системы теплоснабжения.

Расчетная схема теплосети от источника теплоты (ИТ) до кварталов города (КВ) приведена на рис.6. Для компенсации температурных деформаций предусмотреть сальниковые компенсаторы. Удельные потери давления по главной магистрали принять в размере 30-80 Па/м.

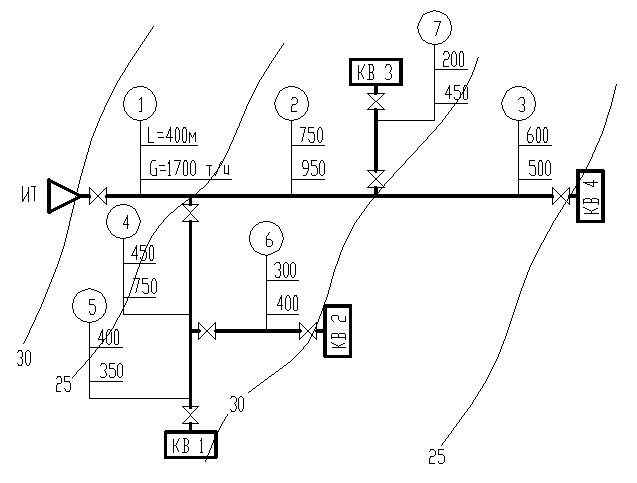

Рис.6. Расчетная схема магистральной тепловой сети.

Решение. Расчет выполним для подающего трубопровода. Примем за главную магистраль наиболее протяженную и загруженную ветвь теплосети от ИТ до КВ 4 (участки 1,2,3) и приступим к ее расчету. По таблицам гидравлического расчета, приведенным в литературе [6,7], а также в приложении №12 учебного пособия, на основании известных расходов теплоносителя, ориентируясь на удельные потери давления R в пределах от 30 до 80 Па/м, определим для участков 1, 2, 3 диаметры трубопроводов d_нxS, мм, фактические удельные потери давления R, Па/м, скорости воды V, м/с.

По известным диаметрам на участках главной магистрали определим сумму коэффициентов местных сопротивлений и их эквивалентные длины Lэ. Так, на участке 1 имеется головная задвижка ( = 0,5), тройник на проход при разделении потока ( = 1,0), Количество сальниковых компенсаторов ( = 0,3) на участке определим в зависимости от длины участка L и максимального допустимого расстояния между неподвижными опорами l. Согласно приложению №17 учебного пособия для D_у= 600 мм это расстояние составляет 160 метров. Следовательно, на участке 1 длиной 400 м следует предусмотреть три сальниковых компенсатора. Сумма коэффициентов местных сопротивлений на данном участке составит

= 0,5+1,0 + 3 0,3 = 2,4

По приложению №14 учебного пособия (при К_э= 0,0005м) эквивалентная длина l_э для = 1,0 равна 32,9 м. Эквивалентная длина участка L_э составит

L_э= l_э = 32,9 2,4 = 79 м

Далее определим приведенную длину участка L_п

L_п=L + L_э= 400 + 79 = 479 м

Затем определим потери давления P на участке 1

P = R L_п = 42 479 = 20118 Па

Аналогично выполним гидравлический расчет участков 2 и 3 главной магистрали (см. табл. 6 и табл.7).

Далее приступаем к расчету ответвлений. По принципу увязки потери давления P от точки деления потоков до концевых точек (КВ) для различных ветвей системы должны быть равны между собой. Поэтому при гидравлическом расчете ответвлений необходимо стремиться к выполнению следующих условий:

P₄₊₅ = P₂₊₃ ; P₆ = P₅ ; P₇ = P₃

Исходя из этих условий, найдем ориентировочные удельные потери давления для ответвлений. Так, для ответвления с участками 4 и 5 получим

Коэффициент , учитывающий долю потерь давления на местные сопротивления, определим по формуле

тогда Па/м

Ориентируясь на R = 69 Па/м определим по таблицам гидравлического расчета диаметры трубопроводов, удельные потери давления R, скорости V, потери давления Р на участках 4 и 5. Аналогично выполним расчет ответвлений 6 и 7, определив предварительно для них ориентировочные значения R.

Па/м

Па/м

Таблица 6 - Расчет эквивалентных длин местных сопротивлений

№ участка	dн х S, мм	L, м	Вид местного сопротивления		Кол-во		lэ ,м	Lэ,м
1	630x10	400	1. задвижка 2. сальниковый компенсатор 3. тройник на проход при разделении потока	0.5 0.3 1.0	1 3 1	2,4	32,9	79
2	480x10	750	1. внезапное сужение 2. сальниковый компенсатор 3. тройник на проход при разделении потока	0.5 0.3 1.0	1 6 1	3,3	23,4	77
3	426x10	600	1. внезапное сужение 2. сальниковый компенсатор 3. задвижка	0.5 0.3 0.5	1 4 1	2,2	20,2	44,4
4	426x10	500	1.тройник на ответвление 2. задвижка 3. сальниковый компенсатор 4. тройник на проход	1.5 0.5 0.3 1.0	1 1 4 1	4.2	20.2	85
5	325x8	400	1. сальниковый компенсатор 2. задвижка	0.3 0.5	4 1	1.7	14	24
6	325x8	300	1. тройник на ответвление 2. сальниковый компенсатор 3. задвижка	1.5 0.5 0.5	1 2 2	3.5	14	49
7	325x8	200	1.тройник на ответвление при разделении потока 2.задвижка 3.сальниковый компенсатор	1.5 0.5 0.3	1 2 2	3.1	14	44

Таблица 7 - Гидравлический расчет магистральных трубопроводов

Определим невязку потерь давления на ответвлениях. Невязка на ответвлении с участками 4 и 5 составит:

Невязка на ответвлении 6 составит:

Невязка на ответвлении 7 составит:

Построение пьезометрических графиков для отопительного и неотопительного периодов.

Максимальный расход сетевой воды на горячее водоснабжение в неотопительный период принять равным 800 т/ч. Расчетные температуры сетевой воды 150-70. Этажность зданий принять 9 этажей. Все необходимые данные принимаются из предыдущей части.

Решение. Для построения пьезометрического графика примем масштабы: вертикальный Мв 1:1000 и горизонтальный Мг 1: 10000. Построим , используя горизонтали и длины участков, продольные профили главной магистрали ( участки 1,2,3 ) и ответвлений (участки 4,5 и участок 7 ). На профилях в соответствующем масштабе построим высоты присоединяемых зданий. Под профилем располагается спрямленная однолинейная схема теплосети, номера и длины участков, расходы теплоносителя и диаметры, располагаемые напоры.

Приняв предварительно напор на всасывающей стороне сетевых насосов Нвс = 30 метров, строим линию потерь напора обратной магистрали теплосети АВ. Превышение точки В по отношению к точке А будет равно потерям напора в обратной магистрали которые в закрытых системах принимаются равными потерям напора в подающей магистрали и составляют в данном примере 9,5 метров. Далее строим линию ВС - линию располагаемого напора для системы теплоснабжения квартала № 4. Располагаемый напор в данном примере принят равным 40 метров. Затем строим линию потерь напора подающей магистрали теплосети СД. Превышение точки Д по отношению к точке С равно потерям напора в подающей магистрали и составляет 9,5 метра.
