Для квартала №1
м2
Приняв (см. приложение №4) для зданий постройки после 1985г величину удельного показателя теплового потока на отопление жилых зданий qо = 87 Вт/м2 при t 0= -31 0С, находим расчетные тепловые потоки на отопление жилых и общественных зданий кварталов по формуле (1) учебного пособия
Для квартала №1 при K1= 0,25 получим
Максимальные тепловые потоки на вентиляцию общественных зданий кварталов определяем по формуле (2) учебного пособия
Для квартала №1 при К2= 0,6 получим
По приложению №5 учебного пособия укрупненный показатель теплового потока на горячее водоснабжение qh c учетом общественных зданий при норме на одного жителя a = 115 лсутки составит 407 Вт.
Среднечасовые тепловые потоки на горячее водоснабжение жилых и общественных зданий кварталов определяем по формуле (4) учебного пособия
Для квартала №1 эта величина составит
Суммарный тепловой поток по кварталам Q, определяем суммированием расчётных тепловых потоков на отопление, вентиляцию и горячее водоснабжение
Для квартала №1 суммарный тепловой поток составит
Аналогично выполняем расчёты тепловых потоков и для других кварталов.
Таблица 1 - Расчёт тепловых потоков
| № квартала | Площадь квартала Fкв, га | Плотность населения P чел/га | Количество жителей m | Общая площадь, А, м2 | Тепловой поток, МВт | |||
| Q 0 max | Q v max | Q hm | Q | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 1 2 3 4 5 | 10 15 20 10 15 | 400 400 400 400 400 | 4000 6000 8000 4000 6000 | 72000 108000 144000 72000 108000 | 7,83 11,745 15,66 7,83 11,745 | 0,94 1,41 1,88 0,94 1,41 | 1,628 2,442 3,256 1,628 2,442 | 10,398 15,597 20,796 10,398 15,597 |
| 54,8 | 6,58 | 11,396 | 72,786 | |||||
Для климатических условий г. Хабаровска выполнить расчет и построение графиков часовых расходов теплоты на отопление вентиляцию и горячее водоснабжение, а также годовых графиков теплопотребления по продолжительности тепловой нагрузки и по месяцам. Расчётные тепловые потоки района города на отопление Q 0 max = 300 МВт, на вентиляцию Q v max = 35 МВт, на горячее водоснабжение Qhm = 60 МВт. Расчетная температура наружного воздуха для проектирования систем отопления t0 = -31 0C.
Решение. Определим, используя формулы пересчета (10) и (11) часовые расходы на отопление и вентиляцию при температуре наружного воздуха tн= +80С.
Отложив на графике (см. рис. 2.а) значения
и
при tн= +8 0С, а также значения
и
при tн= t0 = -31 0C и соединив их прямой, получим графики = f (tн) и = f (tн). Для построения часового графика расхода теплоты на горячее водоснабжение, определим, используя формулу пересчёта (12), среднечасовой расход теплоты на горячее водоснабжение для неотопительного периода
.
График среднечасового расхода теплоты на горячее водоснабжение не зависит от температуры наружного воздуха, и будет представлять собой прямую, параллельную оси абсцисс с ординатой 60 МВт для отопительного периода и с ординатой 38,4 МВт для неотопительного периода. Просуммировав ординаты часовых графиков на отопление, вентиляцию и горячее водоснабжение для диапазона температур tн = +8 -31 0C и соединив их прямой получим суммарный часовой график
. Для построения годового графика теплоты по продолжительности тепловой нагрузки находим продолжительности стояния температур наружного воздуха в часах с интервалом 50C и продолжительность отопительного периода для г. Хабаровска n0 = 4920 ч. Данные сводим в таблицу №2.
Таблица 2 - Продолжительность стояния температур наружного воздуха
| Продолжительность стояния, n, час | Температура наружного воздуха | |||||||||
| -40 -35 | -35 -30 | -30 -25 | -25 -20 | -20 -15 | -15 -10 | -10 -5 | -5 0 | 0 +5 | +5 +8 | |
| n | 2 | 47 | 275 | 630 | 800 | 666 | 596 | 561 | 583 | 760 |
| Темпера туры | -35 и ниже | -30 и ниже | -25 и ниже | -20 и ниже | -15 и ниже | -10 и ниже | -5 и ниже | 0 и ниже | +5 и ниже | +8 и ниже |
| n | 2 | 49 | 324 | 954 | 1754 | 2420 | 3016 | 3577 | 4160 | 4920 |
График по продолжительности тепловой нагрузки (см. рис. 2 б) строится на основании суммарного часового графика . Для этого из точек на оси температур (+8, 0, -10, -20, -30) восстанавливаем перпендикуляры до пересечения с линией суммарного часового графика и из точек пересечения проводим горизонтальные прямые до пересечения с перпендикулярами, восстановленными из точек на оси продолжительности, соответствующих данным температурам. Соединив найденные точки плавной кривой, получим график по продолжительности тепловой нагрузки за отопительный период в течение 4920 часов. Затем построим график по продолжительности тепловой нагрузки за неотопительный период, для чего проведем прямую параллельную оси абсцисс с ординатой равной
= 38,4 МВт до расчетной продолжительности работы системы теплоснабжения в году равной 8400 часов.
Рис.2 а - часовые графики теплового потребления
б - годовой график по продолжительности тепловой нагрузки
Для построения годового графика теплового потребления по месяцам находим среднемесячные температуры наружного воздуха. Затем, используя формулы пересчета (10) и (11) определим часовые расходы теплоты на отопление и вентиляцию для каждого месяца со среднемесячной температурой ниже +8 0C. Определим суммарные расходы теплоты для месяцев отопительного периода как сумму часовых расходов на отопление, вентиляцию и горячее водоснабжение. Для месяцев неотопительного периода (с
>+8) суммарный расход теплоты будет равен среднечасовому расходу теплоты на горячее водоснабжение
= 38,4 МВт. Выполним расчеты для января
МВт
Аналогично выполняем расчёты и для других месяцев отопительного периода. Расчёты сведём в табл. 3. Используя полученные данные, построим годовой график теплового потребления по месяцам (см. рис 3)
Таблица 3 - Среднечасовые расходы теплоты по месяцам года
| Среднечасовые расходы теплоты по месяцам | Среднемесячные температуры наружного воздуха | |||||||||||
| Ян | Фев | Март | Апр | Май | Июнь | Июль | Авг | Сен | Окт | Нояб | Дек | |
| -22,3 | -17,2 | -8,5 | 3,1 | 11,1 | 17,4 | 21,1 | 20 | 13,9 | 4,7 | -8,1 | -18,5 | |
|
| 237,1 | 207,1 | 155,9 | 87,6 | 78,2 | 153,5 | 214,7 | |||||
|
| 27,7 | 24,2 | 18,2 | 10,2 | 9,1 | 17,9 | 25 | |||||
|
| 60 | 60 | 60 | 60 | 38,4 | 38,4 | 38,4 | 38,4 | 38,4 | 60 | 60 | 60 |
|
| 324,8 | 291,3 | 234,1 | 157,8 | 38,4 | 38,4 | 38,4 | 38,4 | 38,4 | 147,3 | 231,4 | 299,7 |

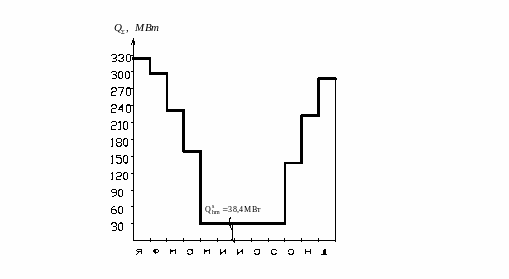

Рис. 3. Годовой график теплового потребления по месяцам
