Расчет и построение температурного графика регулирования тепловой нагрузки на отопление.

Построить для закрытой системы теплоснабжения график центрального качественного регулирования отпуска теплоты по совмещенной нагрузке отопления и горячего водоснабжения (повышенный или скорректированный температурный график).

Принять расчетные температуры сетевой воды в подающей магистрали ₁= 130 ⁰С в обратной магистрали ₂= 70 ⁰С, после элеватора ₃= 95 ⁰С. Расчетная температура наружного воздуха для проектирования отопления tнро = -31 ⁰С. Расчетная температура воздуха внутри помещения tв= 18 ⁰С. Расчетные тепловые потоки принять те же. Температура горячей воды в системах горячего водоснабжения tгв = 60 ⁰С, температура холодной воды t_с= 5⁰С. Балансовый коэффициент для нагрузки горячего водоснабжения _б= 1,2. Схема включения водоподогревателей систем горячего водоснабжения двухступенчатая последовательная.

Решение. Предварительно выполним расчет и построение отопительно-бытового графика температур с температурой сетевой воды в подающем трубопроводе для точки излома =70 ⁰С. Значения температур сетевой воды для систем отопления ₀₁; ₀₂; ₀₃ определим используя расчетные зависимости (13), (14), (15) для температур наружного воздуха t_н= +8; 0; -10; -23; -31 ⁰С

Определим, используя формулы (16),(17),(18), значения величин

Для tн = +8 0С значения 01, 02 ,03 соответственно составят:

Аналогично выполняются расчеты температур сетевой воды и для других значений t_н. Используя расчетные данные и приняв минимальную температуру сетевой воды в подающем трубопроводе = 70 ⁰С, построим отопительно-бытовой график температур (см. рис. 4). Точке излома температурного графика будут соответствовать температуры сетевой воды = 70 ⁰С, = 44,9 ⁰С, = 55,3 ⁰С, температура наружного воздуха = -2,5 ⁰С. Полученные значения температур сетевой воды для отопительно-бытового графика сведем в таблицу 4. Далее приступаем к расчету повышенного температурного графика. Задавшись величиной недогрева t_н= 7 ⁰С определим температуру нагреваемой водопроводной воды после водоподогревателя первой ступени

Определим по формуле (19) балансовую нагрузку горячего водоснабжения

МВт

По формуле (20) определим суммарный перепад температур сетевой воды в обеих ступенях водоподогревателей

Определим по формуле (21) перепад температур сетевой воды в водоподогревателе первой ступени для диапазона температур наружного воздуха от t_н= +8 ⁰С до t_н = -2,5 ⁰С

Определим для указанного диапазона температур наружного воздуха перепад температур сетевой воды во второй ступени водоподогревателя

Определим используя формулы (22) и (25) значения величин ₂ и ₁ для диапазона температур наружного воздуха t_н от t_н = -2,5 ⁰С до t₀= -31⁰С. Так, для t_н= -10 ⁰С эти значения составят:

Аналогично выполним расчеты величин ₂ и ₁ для значений t_н= -23 ⁰С и t_н= –31 ⁰С. Температуры сетевой воды и в подающем и обратном трубопроводах для повышенного температурного графика определим по формулам (24) и (26).

Так, для t_н= +8 ⁰С и t_н= -2,5 ⁰С эти значения составят

для t_н = -10 ⁰С

Аналогично выполним расчеты для значений t_н = -23 ⁰С и -31 ⁰С. Полученные значения величин _{2, 1,} , сведем в таблицу 4.

Для построения графика температуры сетевой воды в обратном трубопроводе после калориферов систем вентиляции в диапазоне температур наружного воздуха t_н = +8 -2,5 ⁰С используем формулу (32)

Определим значение _2v для t_н= +8 ⁰С. Предварительно зададимся значением ⁰С. Определим температурные напоры в калорифере и соответственно для t_н= +8 ⁰С и t_н= -2,5 ⁰С

Вычислим левые и правые части уравнения

Левая часть

Правая часть

Поскольку численные значения правой и левой частей уравнения близки по значению (в пределах 3%), примем значение как окончательное.

Для систем вентиляции с рециркуляцией воздуха определим, используя формулу (34), температуру сетевой воды после калориферов _2v для t_н= t_нро = -31⁰C.

Здесь значения t ; ; соответствуют t_н = t_v= -23 ⁰С. Поскольку данное выражение решается методом подбора, предварительно зададимся значением _2v = 51⁰С. Определим значения t_к и t

Далее вычислим левую часть выражения

Поскольку левая часть выражения близка по значению правой (0,991), принятое предварительно значение _2v = 51 ⁰С будем считать окончательным. Используя данные таблицы 4 построим отопительно-бытовой и повышенный температурные графики регулирования (см. рис. 4).

Таблица 4 - Расчет температурных графиков регулирования для закрытой системы теплоснабжения.

tН	10	20	30	1	2	1П	2П	2V
+8	70	44,9	55,3	5,9	8,5	75,9	36,4	17
-2,5	70	44,9	55,3	5,9	8,5	75,9	36,4	44,9
-10	90,2	5205	64,3	4,2	10,2	94,4	42,3	52,5
-23	113,7	63,5	84,4	1,8	12,5	115,6	51	63,5
-31	130	70	95	0,4	14	130,4	56	51

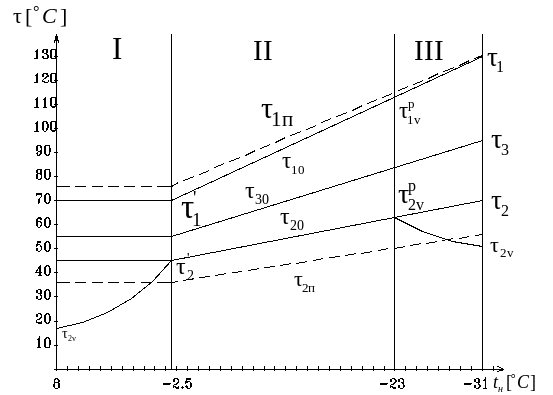

Рис.4. Температурные графики регулирования для закрытой системы теплоснабжения ( отопительно-бытовой; --- повышенный)

Построить для открытой системы теплоснабжения скорректированного (повышенного) графика центрального качественного регулирования. Принять балансовый коэффициент _б = 1,1. Принять минимальную температуру сетевой воды в подающем трубопроводе для точки излома температурного графика ⁰С. Остальные исходные данные взять из предыдущей части.

Решение. Вначале строим графики температур , , , используя расчеты по формулам (13); (14); (15). Далее построим отопительно-бытовой график, точке излома которого соответствуют значения температур сетевой воды ⁰С; ⁰C; ⁰C, и температура наружного воздуха ⁰C. Далее приступаем к расчету скорректированного графика. Определим балансовую нагрузку горячего водоснабжения

MВт

Определим коэффициент отношения балансовой нагрузки на горячее водоснабжение к расчетной нагрузке на отопление

Для ряда температур наружного воздуха t_н= +8 ⁰С; -10 ⁰С; -25 ⁰С; -31 ⁰С, определим относительный расход теплоты на отопление по формуле (29); Например для t_н= -10 составит:

Затем, приняв известные из предыдущей части значения t_c; t_h; ; t определим, используя формулу (30), для каждого значения t_н относительные расходы сетевой воды на отопление .

Например, для t_н= -10 ⁰С составит:

Аналогично выполним расчеты и для других значений t_н.

Температуры сетевой воды в подающем _1п и обратном _2п трубопроводах для скорректированного графика определим по формулам (27) и (28).

Так, для t_{н =} -10 ⁰С получим

Выполним расчеты _1п и _2п и для других значений t_н. Определим используя расчетные зависимости (32) и (34) температуры сетевой воды _2v после калориферов систем вентиляции для t_н= +8 ⁰С и t_н= -31 ⁰С (при наличии рециркуляции). При значении t_н= +8 ⁰С зададимся предварительно величиной _2v= 23⁰C.

Определим значения t_к и t_к

Далее вычислим левую и правую части выражения

;

Поскольку численные значения левой и правой частей уравнения близки, принятое предварительно значение _2v= 23⁰C ,будем считать окончательным. Определим также значения _2v при t_н = t₀= -31 ⁰C. Зададимся предварительно значением _2v= 47⁰C

Вычислим значения t_к и

Полученные значения расчетных величин сведем в таблицу 3.5

Таблица 5 - Расчет повышенного (скорректированного) графика для открытой системы теплоснабжения.

Используя данные таблицы 5, построим отопительно-бытовой, а также повышенный графики температур сетевой воды.
