Решение. Расчет горизонтальных усилий Hго на опору Б для различных тепловых режимов работы трубопровода выполним по формулам приведенным в 7. стр.236:
Hго= Pк+ Gh L1– 0,7 Gh L2 = 7850 + 0,4 513 50 – 0,7 0,4 513 30 =13801 Н
Hго= Pк + Gh L2 – 0,7 Gh L1 = 7850 + 0,4 513 50 – 0,7 0,4 513 50 = 6824 Н
Hго=Pх+ Gh L2 – 0,7 (Pк + Gh L1) = 120 + 0,4 513 30 –
–0,7 (7850 + 0,4 513 50) = –11714 Н
Hго= Pх + Gh L1– 0,7 (Pк + Gh L2) = 120 + 0,4 513 50–
–0,7 (7850 + 0,4 513 30) = –3626 Н
В качестве расчетного усилия принимаем наибольшее значение Hго= 13801 Н =13,801 кН. Вертикальную нормативную нагрузку на подвижную опору Fv определим по формуле (89) методического пособия
Fv = Gh L = 513 7 = 3591 Н = 3,591 кН.
Расчет спускных устройств.

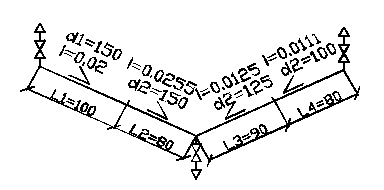

Рис 9.
Определить диаметры спускных устройств (воздушников и спускников) для участка трубопровода, схема которого приведена на рис.9.Решение. Условные проходы штуцеров и арматуры для выпуска воздуха принимаем согласно рекомендациям в методических указаниях. При диаметрах условного прохода труб тепловых сетей 100-150 мм диаметр штуцеров и арматуры для выпуска воздуха принимается равным 20 мм. Для определения условных проходов штуцера и арматуры для выпуска воды, определим диаметры этих устройств для каждой из примыкающей к нижней точке сторон трубопровода.
Выполним расчеты для левой стороны. Определим приведенный диаметр dred по формуле (95) учебного пособия.
Приняв коэффициент расхода для вентиля m = 0,0144, коэффициент
n = 0,72 при времени опорожнения не более 2 часов, определим диаметр спускного устройства для левой стороны d1
Выполним аналогичные расчеты и для правой стороны. Диаметр спускного устройства для правой стороны d2
Определим диаметр штуцера и запорной арматуры d для обеих сторон
Поскольку расчетный диаметр спускного устройства d =18 мм меньше рекомендованного dу=50 мм (см. рекомендации в методическом пособии), к установке принимаем штуцер с наибольшим диаметром из сравниваемых dу=50 мм.
Подбор элеватора.
Для системы отопления с расчетным расходом сетевой воды на отопление G = 3,75 т/ч и расчетным коэффициентом смешения uр = 2,2, определить диаметр горловины элеватора и диаметр сопла исходя из условия гашения всего располагаемого напора. Потери напора в системе отопления при расчетном расходе смешанной воды h = 1,5 м. Располагаемый напор в тепловом пункте перед системой отопления Hтп= 25м.
Решение. Расчетный диаметр горловины dг определяется по формуле (93) учебного пособия
Расчетную величину диаметра горловины округляем до стандартного диаметра в сторону уменьшения dг = 25 мм, что соответствует № 3 элеватора. Располагаемый напор перед элеватором H для расчета сопла определяется как разность располагаемого напора перед системой отопления Hтп и потерь напора в системе отопления h
H = Hтп – h = 25–1,5 = 23,5 м
Расчетный диаметр сопла определяем по формуле (94) учебного пособия
мм
Приложения.
Приложение №1. Климатические данные по некоторым городам бывшего СССР
(на основании СНиП.А.6-72. Строительная климатология и геофизика)
| Город | Отопительный период | Лето | |||||||||
| Продолжи-тельность n, сут | Температура воздуха, | Темп-ра воздуха, | |||||||||
| Расчетная для проектирования | средняя отопитель- ного периода | средняя самого хо- лодного месяца | средняя самого жаркого месяца | средняя в 13ч самого жаркого месяца | |||||||
| отопления
| вентиляции
| ||||||||||
| Европейская часть | |||||||||||
| Архангельск | 251 | -32 | -19 | -4,7 | -12,5 | +15,6 | - | ||||
| Астрахань | 172 | -22 | -8 | 1,6 | -6,8 | +25,3 | +29,3 | ||||
| Баку | 119 | -4 | +1 | +5,1 | +3,8 | +25,7 | - | ||||
| Брянск | 206 | -24 | -13 | -2,6 | -8,5 | +18,4 | +22,6 | ||||
| Вильнюс | 194 | -23 | -9 | -0,9 | -5,5 | +18,0 | - | ||||
| Воронеж | 199 | -25 | -14 | -3,4 | -9,3 | +19,9 | +24,1 | ||||
| Волгоград | 182 | -22 | -13 | -3,4 | -9,2 | +24,2 | +28,6 | ||||
| Екатеринбург | 228 | -31 | -20 | -6,4 | -15,3 | +17,4 | +21,1 | ||||
| Златоуст | 232 | -30 | -20 | -6,6 | -15,4 | +16,4 | +20,6 | ||||
| Иваново | 217 | -28 | -16 | -4,4 | -11,8 | +17,4 | +22,5 | ||||
| Казань | 218 | -30 | -18 | -5,7 | -13,5 | +19,0 | +24,0 | ||||
| Киев | 187 | -21 | -10 | -1,1 | -5,9 | +19,8 | - | ||||
| Киров | 231 | -31 | -19 | -5,8 | -14,2 | +17,8 | +21,9 | ||||
| Кишинев | 166 | -15 | -7 | +0,6 | -3,5 | +21,5 | - | ||||
| Курск | 198 | -24 | -14 | -3,0 | -8,6 | +19,3 | +23,6 | ||||
| Луганск | 180 | -25 | -10 | -1,6 | -6,6 | +22,3 | +27,4 | ||||
| Львов | 183 | -19 | -7 | +0,3 | -3,9 | +18,8 | - | ||||
| Магнитогорск | 218 | -34 | -22 | -7,9 | -16,9 | +18,3 | +23,6 | ||||
| Махачкала | 151 | -14 | -2 | +2,6 | -0,4 | +24,7 | - | ||||
| Минск | 203 | -25 | -10 | -1,2 | -6,9 | +17,8 | - | ||||
| Москва | 205 | -25 | -14 | -3,2 | -9,4 | +19,8 | +21,6 | ||||
| Мичуринск | 202 | -26 | -15 | -4,3 | -10,8 | +20,0 | +24,5 | ||||
| Мурманск | 281 | -28 | -18 | -3,3 | -10,1 | +12,4 | - | ||||
| Н. Новгород | 218 | -30 | -16 | -4,7 | -12,0 | +18,1 | +21,6 | ||||
| Н. Тагил | 238 | -34 | -21 | -6,6 | -16,1 | +16,0 | +21,5 | ||||
| Новороссийск | 134 | -13 | -2 | +4,4 | +2,6 | +23,7 | - | ||||
| Одесса | 165 | -17 | -6 | +1,0 | -2,5 | +22,2 | - | ||||
| Оренбург | 201 | -29 | -20 | -8,1 | -14,8 | +21,9 | +26,9 | ||||
| Орск | 204 | -29 | -21 | -7,9 | -16,4 | +21,3 | +26,3 | ||||
| Пенза | 206 | -27 | -17 | -5,1 | -12,1 | +19,8 | +24,1 | ||||
| Пермь | 226 | -34 | -20 | -6,4 | -15,1 | +18,1 | +21,8 | ||||
| Петрозаводск | 237 | -29 | -14 | -2,9 | - | - | - | ||||
| Рига | 205 | -20 | -9 | -0,6 | -5,0 | +17,1 | - | ||||
| Ростов-на-Дону | 175 | -22 | -8 | -1,1 | -5,7 | +22,9 | +27,4 | ||||
| Рязань | 212 | -27 | -16 | -4,2 | -11,1 | +18,8 | +23,0 | ||||
| Самара | 206 | -27 | -18 | -6,1 | -13,8 | +20,7 | +24,2 | ||||
| С-Петербург | 219 | -25 | -11 | -2,2 | -7,9 | +17,8 | - | ||||
| Саратов | 198 | -25 | -16 | -5,0 | -11,9 | +22,1 | +25,7 | ||||
| Смоленск | 210 | -26 | -13 | -2,7 | -8,6 | +17,6 | +21,1 | ||||
| Стерлитамак | 210 | -36 | -20 | -7,1 | -15,2 | +19,6 | +24,6 | ||||
| Таллинн | 221 | -21 | -9 | -0,8 | -5,5 | +16,6 | - | ||||
| Тбилиси | 152 | -7 | 0 | +4,2 | +0,9 | +24,4 | - | ||||
| Тула | 207 | -28 | -14 | -3,8 | -10,1 | +18,4 | +22,6 | ||||
| Ульяновск | 213 | -31 | -18 | -5,7 | -13,8 | +19,6 | +23,8 | ||||
| Уральск | 199 | -30 | -18 | -6,5 | -14,2 | +22,6 | +28,4 | ||||
| Уфа | 211 | -29 | -19 | -6,4 | -14,1 | +19,3 | +23,4 | ||||
| Харьков | 189 | -23 | -11 | -2,1 | -7,3 | +20,8 | +25,0 | ||||
| Челябинск | 216 | -29 | -20 | -7,1 | -15,5 | +18,8 | +22,8 | ||||
| Азиатская часть | |||||||||||
| Актюбинск | 203 | -31 | -21 | -7,3 | -15,6 | +22,3 | - | ||||
| Алма-Ата | 166 | -25 | -10 | -2,1 | -7,4 | +23,3 | - | ||||
| Балхаш | 190 | -32 | -20 | -6,9 | -15,2 | +24,2 | +27,3 | ||||
| Барнаул | 219 | -39 | -23 | -8,3 | -17,7 | +19,7 | +24,0 | ||||
| Владивосток | 201 | -25 | -16 | -4,8 | -14,4 | +20,0 | - | ||||
| Енисейск | 245 | -47 | -28 | -9,8 | -22 | +18,4 | +22,3 | ||||
| Иркутск | 241 | -38 | -25 | -8,9 | -20,9 | +17,6 | +22,6 | ||||
| Караганда | 212 | -32 | -20 | -7,5 | -15,1 | +20,3 | +25,1 | ||||
| Красноярск | 235 | -40 | -22 | -7,2 | -17,1 | +18,7 | +24,2 | ||||
| Кустанай | 213 | -35 | -22 | -8,7 | -17,7 | +20,2 | +25,0 | ||||
| Минусинск | 226 | -42 | -27 | -9,5 | -21,2 | +19,6 | +25,1 | ||||
| Новосибирск | 227 | -39 | -24 | -9,1 | -19,0 | +18,7 | +23,0 | ||||
| Омск | 220 | -37 | -23 | -7,7 | -19,2 | +18,3 | +23,0 | ||||
| Самарканд | 132 | -13 | +3 | +2,8 | -0,3 | +25,5 | +33,1 | ||||
| Семипалатинск | 202 | -38 | -21 | -8,0 | -16,2 | +22,2 | - | ||||
| Ташкент | 130 | -15 | -6 | +2,4 | -0,9 | +26,9 | +33,3 | ||||
| Тобольск | 229 | -36 | -22 | -7,0 | -18,5 | +18,0 | +21,6 | ||||
| Томск | 234 | -40 | -25 | -8,8 | -19,2 | +18,1 | +22,5 | ||||
| Тюмень | 220 | -35 | -21 | -5,7 | -16,6 | +18,6 | +22,4 | ||||
| Улан-Удэ | 235 | -38 | -28 | -10,6 | -25,4 | +19,4 | +23,1 | ||||
| Хабаровск | 205 | -32 | -23 | -10,1 | -22,3 | +21,1 | - | ||||
| Целиноград | 215 | -35 | -22 | -8,7 | -17,4 | +20,2 | +25,2 | ||||
| Чита | 240 | -38 | -30 | -11,6 | -26,6 | +18,8 | - | ||||
Приложение №2. Число часов за отопительный период со среднесуточной температурой наружного воздуха, равной и ниже данной (для ориентировочных расчетов).
| Город | Температура наружного воздуха, | ||||||||||
| -45 | -40 | -35 | -30 | -25 | -20 | -15 | -10 | -5 | 0 | +8 | |
| Европейская часть | |||||||||||
| Архангельск | - | 1 | 10 | 48 | 150 | 380 | 820 | 1580 | 2670 | 4300 | 6024 |
| Астрахань | - | - | - | 3 | 32 | 114 | 291 | 601 | 1238 | 2460 | 4128 |
| Баку | - | - | - | - | - | - | - | - | - | - | 2860 |
| Брянск | - | - | - | 2 | 17 | 89 | 356 | 870 | 1730 | 3210 | 4950 |
| Вильнюс | - | - | - | - | 3 | 23 | 130 | 415 | 1040 | 2930 | 4650 |
| Воронеж | - | - | - | 7 | 34 | 144 | 470 | 1020 | 1850 | 3380 | 4780 |
| Волгоград | - | - | - | 1 | 13 | 126 | 420 | 930 | 1650 | 3100 | 4368 |
| Екатеринбург | - | 1 | 11 | 54 | 198 | 494 | 1070 | 1980 | 3020 | 4000 | 5470 |
| Златоуст | - | - | 5 | 48 | 190 | 490 | 1100 | 2050 | 3060 | 4200 | 5560 |
| Иваново | - | - | 5 | 42 | 102 | 275 | 635 | 1300 | 2070 | 3800 | 5210 |
| Казань | - | - | 1 | 20 | 117 | 328 | 790 | 1520 | 2480 | 3800 | 5230 |
| Киев | - | - | - | 1 | 5 | 36 | 165 | 502 | 1128 | 2352 | 4484 |
| Киров | - | - | 6 | 61 | 173 | 428 | 960 | 1750 | 2790 | 4080 | 5550 |
| Кишинев | - | - | - | - | - | 2 | 46 | 226 | 615 | 2140 | 3980 |
| Курск | - | - | - | 3 | 15 | 97 | 343 | 872 | 1740 | 3260 | 4750 |
| Луганск | - | - | - | 1 | 8 | 61 | 222 | 605 | 1260 | 2760 | 4320 |
| Львов | - | - | - | - | 1 | 7 | 40 | 210 | 705 | 2260 | 4400 |
| Магнитогорск | - | 7 | 26 | 65 | 190 | 566 | 1250 | 2560 | 3360 | 4100 | 5250 |
| Махачкала | - | - | - | - | - | 3 | 18 | 72 | 260 | 1030 | 3620 |
| Минск | - | - | - | 4 | 19 | 71 | 232 | 635 | 1344 | 2745 | 4860 |
| Москва | - | - | 3 | 15 | 47 | 172 | 418 | 905 | 1734 | 3033 | 4910 |
| Мурманск | - | - | - | 6 | 38 | 135 | 452 | 1117 | 2276 | 4002 | 6740 |
| Н. Новгород | - | - | 2 | 25 | 99 | 281 | 685 | 1350 | 2320 | 3820 | 5230 |
| Н. Тагил | - | 5 | 19 | 50 | 154 | 465 | 1030 | 2340 | 3300 | 4080 | 5700 |
| Новороссийск | - | - | - | - | - | - | - | - | - | - | 3220 |
| Одесса | - | - | - | - | - | 5 | 26 | 156 | 544 | 1950 | 3960 |
| Оренбург | - | - | 5 | 35 | 166 | 500 | 1060 | 1810 | 2640 | 3770 | 4820 |
| Орск | - | - | 3 | 30 | 202 | 620 | 1250 | 2010 | 2760 | 3900 | 4890 |
| Пенза | - | - | 2 | 11 | 55 | 232 | 670 | 1420 | 2390 | 3670 | 4950 |
| Пермь | - | 3 | 15 | 75 | 220 | 504 | 1050 | 1840 | 2850 | 4080 | 5420 |
| Петрозаводск | - | - | - | 4 | 40 | 172 | 480 | 1070 | 2050 | 3890 | 5690 |
| Рига | - | - | - | - | 2 | 17 | 94 | 362 | 935 | 2880 | 4920 |
| Ростов-на-Дону | - | - | - | - | 5 | 41 | 178 | 494 | 1130 | 2720 | 4200 |
| Рязань | - | - | 1 | 13 | 58 | 187 | 540 | 1170 | 2080 | 3620 | 5100 |
| Самара | - | - | 1 | 10 | 114 | 400 | 890 | 1490 | 2360 | 3780 | 4950 |
| С-Петербург | - | - | - | - | 21 | 83 | 273 | 708 | 1533 | 2878 | 5240 |
| Саратов | - | - | - | 2 | 38 | 232 | 665 | 1320 | 2200 | 2570 | 4780 |
| Смоленск | - | - | - | 2 | 23 | 112 | 381 | 964 | 1852 | 3241 | 5050 |
| Таллинн | - | - | - | - | 1 | 19 | 136 | 453 | 1132 | 2439 | 5300 |
| Тбилиси | - | - | - | - | - | - | - | - | - | - | 3650 |
| Тверь | - | - | - | 14 | 48 | 160 | 516 | 1080 | 2020 | 3620 | 5250 |
| Тула | - | - | 2 | 10 | 24 | 70 | 206 | 456 | 2440 | 3500 | 4960 |
| Ульяновск | - | - | - | 12 | 94 | 330 | 800 | 1560 | 2420 | 3660 | 5110 |
| Уральск | - | - | 2 | 17 | 98 | 362 | 855 | 1570 | 2380 | 3620 | 4770 |
| Уфа | - | - | 5 | 40 | 160 | 436 | 980 | 1780 | 2770 | 3900 | 5060 |
| Харьков | - | - | - | 1 | 10 | 55 | 254 | 656 | 1420 | 3060 | 4550 |
| Челябинск | - | - | 7 | 39 | 166 | 520 | 1110 | 1950 | 2980 | 3920 | 5180 |
| Азиатская часть | |||||||||||
| Актюбинск | - | - | 1 | 22 | 154 | 480 | 1060 | 1760 | 2610 | 3800 | 4900 |
| Алма-Ата | - | - | 12 | 31 | 122 | 300 | 622 | 1102 | 1810 | 2820 | 4000 |
| Барнаул | 1 | 12 | 52 | 170 | 415 | 792 | 1430 | 2260 | 3120 | 4130 | 5250 |
| Владивосток | - | - | - | - | 2 | 91 | 518 | 1350 | 2210 | 3320 | 4820 |
| Иркутск | - | 7 | 58 | 172 | 458 | 864 | 1730 | 2600 | 3300 | 4320 | 5780 |
| Караганда | - | 3 | 35 | 109 | 276 | 584 | 1070 | 1870 | 2820 | 4020 | 5080 |
| Красноярск | 1 | 18 | 82 | 210 | 468 | 828 | 1360 | 2110 | 3000 | 4050 | 5650 |
| Кустанай | - | 3 | 8 | 75 | 320 | 776 | 1430 | 2220 | 3080 | 4050 | 5110 |
| Минусинск | - | 25 | 105 | 282 | 600 | 1065 | 1660 | 2390 | 3140 | 4130 | 5430 |
| Новосибирск | - | 15 | 89 | 205 | 488 | 910 | 1550 | 2430 | 3290 | 4270 | 5450 |
| Омск | 1 | 6 | 64 | 195 | 485 | 950 | 1660 | 2480 | 3310 | 4250 | 5280 |
| Самарканд | - | - | - | - | - | - | 10 | 74 | 298 | 744 | 3170 |
| Семипалатинск | - | 6 | 49 | 130 | 320 | 692 | 1280 | 2000 | 2860 | 3860 | 4850 |
| Ташкент | - | - | - | - | - | 7 | 54 | 178 | 459 | 1206 | 3120 |
| Тобольск | - | 6 | 43 | 158 | 386 | 820 | 1500 | 2360 | 3290 | 4070 | 5500 |
| Томск | 3 | 17 | 82 | 228 | 500 | 932 | 1600 | 2500 | 3360 | 4400 | 5600 |
| Тюмень | - | 5 | 25 | 118 | 294 | 670 | 1270 | 2120 | 3050 | 4050 | 5280 |
| Хабаровск | - | - | 2 | 53 | 348 | 1050 | 1880 | 2600 | 3240 | 3900 | 4920 |
| Чита | - | 22 | 146 | 478 | 1050 | 1800 | 2540 | 3160 | 3340 | 4400 | 5760 |
Приложение №3. Среднемесячные температуры наружного воздуха для ряда городов бывшего СССР (по данным СНиП II – А – 6 – 72. Строительная климатология и геофизика).
| Город | Среднемесячные температуры воздуха, | |||||||||
| Сент. | Окт. | Ноябрь | Дек. | Янв. | Фев. | Март | Апр. | Май | Июнь | |
| Архангельск | +8,1 | +1,4 | -4,5 | -9,81 | -12,5 | -12,0 | -8,0 | -0,6 | +5,6 | +12,3 |
| Астрахань | +17,3 | +9,8 | +2,1 | -3,5 | -6,8 | -5,8 | +0,1 | +9,6 | +17,8 | +22,8 |
| Барнаул | +10,8 | +2,6 | -8,2 | -15,2 | -17,7 | -16,3 | -9,5 | +1,8 | +11,3 | +17,4 |
| Брянск | +11,4 | +5,1 | -0,8 | -6,0 | -8,5 | -8,3 | -3,6 | +5,2 | +12,6 | +16,6 |
| Великие Луки | +10,3 | +4,9 | -0,6 | -5,7 | -8,2 | -7,9 | -3,9 | +4,4 | +11,4 | +15,1 |
| Волгоград | +16,1 | +7,8 | 0,0 | -6,1 | -9,2 | -8,7 | -2,3 | +8,3 | +16,7 | +21,6 |
| Вологда | +9,0 | +2,5 | -3,6 | -9,2 | -11,8 | -11,4 | -6,4 | +2,1 | +9,5 | +14,4 |
| Воронеж | +12,8 | +5,6 | -1,1 | -6,7 | -9,3 | -9,2 | -4,1 | +5,9 | +14,0 | +18,0 |
| Гурьев | +16,6 | +8,1 | -0,2 | -6,0 | -10,1 | -9,1 | -2,2 | +8,9 | +17,8 | +23,1 |
| Екатеринбург | +9,2 | +1,3 | -7,1 | -13,3 | -15,3 | -13,4 | -7,3 | +2,6 | +10,1 | +15,6 |
| Енисейск | +8,3 | -0,4 | -12,5 | -20,9 | -22,0 | -19,0 | -10,6 | -0,9 | +7,1 | +15,0 |
| Златоуст | +8,4 | +0,9 | -7,5 | -13,5 | -15,4 | -13,8 | -8,0 | +1,8 | +9,8 | +14,8 |
| Иваново | +9,6 | +3,1 | -3,5 | -9,3 | -11,8 | -11,3 | -6,2 | +2,8 | +10,6 | +15,2 |
| Иркутск | +8,1 | +0,5 | -10,8 | -18,7 | -20,9 | -18,3 | -9,7 | +1,0 | +8,4 | +14,8 |
| Казань | +10,7 | +3,2 | -4,7 | -11,0 | -13,5 | -12,9 | -7,0 | +3,3 | +12,1 | +16,9 |
| Каранганда | +11,7 | +2,8 | -7,0 | -13,3 | -15,1 | -14,5 | -8,7 | +3,0 | +12,4 | +17,9 |
| Киев | +13,9 | +7,5 | +1,2 | -3,5 | -5,9 | -5,2 | -0,4 | +7,5 | +14,7 | +17,8 |
| Киров | +9,0 | +1,5 | -6,0 | -12,0 | -14,2 | -13,1 | -7,1 | +2,0 | +9,8 | +15,5 |
| Красноярск | +9,9 | +1,4 | -9,1 | -15,9 | -17,1 | -14,7 | -7,6 | +1,3 | +8,8 | +15,8 |
| Махачкала | +19,3 | +13,6 | +7,0 | +2,3 | -0,4 | +0,1 | +3,4 | +9,2 | +16,3 | +21,5 |
| Мичуринск | +12,1 | +5,2 | -2,0 | -7,6 | -10,8 | -10,2 | -5,1 | +4,9 | +13,6 | +17,8 |
| Москва | +11,7 | +5,0 | -1,6 | -6,9 | -9,4 | -8,5 | -3,6 | +4,9 | +12,9 | +17,0 |
| Н.Новгород | +10,7 | +3,2 | -3,6 | -9,2 | -12,0 | -11,6 | -5,6 | +3,4 | +11,2 | +16,3 |
| Н.Тагил | +8,2 | +0,5 | -7,6 | -14,0 | -16,1 | -14,1 | -8,3 | +1,8 | +8,7 | +14,2 |
| Николаев | +16,7 | +10,2 | +3,8 | -1,2 | -3,6 | -2,9 | +2,0 | +9,2 | +16,2 | +20,1 |
| Новокузнецк | +10,0 | +2,1 | -8,5 | -15,6 | -17,8 | -15,6 | -8,4 | +1,4 | +9,8 | +16,2 |
| Новороссийск | +19,2 | +14,2 | +8,6 | +5,0 | +2,6 | +2,7 | +5,8 | +10,6 | +15,9 | +20,2 |
| Новосибирск | +9,9 | +1,5 | -9,7 | -16,9 | -19,0 | -17,2 | -10,7 | -0,1 | +10,0 | +16,3 |
| Одесса | +16,9 | +11,4 | +5,3 | +0,2 | -2,5 | -2,0 | +2,0 | +8,2 | +15,0 | +19,4 |
| Омск | +10,4 | +1,4 | -8,9 | -16,5 | -19,2 | -17,8 | -11,8 | +1,3 | +10,7 | +16,6 |
| Оренбург | +13,3 | +4,6 | -4,4 | -11,5 | -14,8 | -14,2 | -7,7 | +4,7 | +14,7 | +19,8 |
| Пермь | +9,4 | +1,6 | -6,6 | -12,9 | -15,1 | -13,4 | -7,2 | +2,6 | +10,2 | +16,0 |
| Петрозаводск | +9,2 | +3,3 | -2,1 | -7,1 | -9,7 | -9,8 | -5,9 | +1,2 | +7,6 | +13,5 |
| Пятигорск | +15,6 | +9,5 | +2,8 | -1,8 | -4,1 | -3,2 | +1,1 | +8,3 | +14,7 | +18,7 |
| Ростов-на-Дону | +16,2 | +9,2 | +2,2 | -3,1 | -5,7 | -5,1 | +0,2 | +9,0 | +16,4 | +20,0 |
| Рязань | +11,2 | +4,2 | -2,6 | -8,2 | -11,1 | -10,4 | -5,4 | +4,1 | +12,6 | +16,7 |
| Самара | +12,4 | +4,2 | -4,1 | -10,7 | -13,8 | -13,0 | -6,8 | +4,6 | +14,0 | +18,7 |
| С-Петербург | +10,8 | +4,8 | -0,5 | -5,1 | -7,7 | -7,9 | -4,2 | +3,0 | +9,6 | +14,8 |
| Саратов | +14,1 | +5,7 | -2,4 | -8,7 | -11,9 | -11,3 | -5,2 | +5,8 | +15,1 | +20,0 |
| Семипалатинск | +13,4 | +4,6 | -6,4 | -13,5 | -16,2 | -15,4 | -8,5 | +4,5 | +14,1 | +20,0 |
| Сочи | +19,1 | +14,8 | +10,4 | +7,2 | +4,9 | +5,3 | +7,6 | +11,1 | +15,7 | +19,7 |
| Ташкент | +19,4 | +12,6 | +6,4 | +1,6 | -0,9 | +2,0 | +7,6 | +14,4 | +20,0 | +24,7 |
| Тверь | +9,9 | +3,9 | -2,2 | -7,3 | -10,4 | -10,0 | -5,2 | +3,3 | +11,0 | +14,8 |
| Тобольск | +9,5 | +0,8 | -9,3 | -16,4 | -18,5 | -16,1 | -9,2 | +1,3 | +9,1 | +15,8 |
| Томск | +9,2 | +0,9 | -10,4 | -17,5 | -19,2 | -16,7 | -10,1 | -0,1 | +8,6 | +15,3 |
| Тюмень | +10,1 | +1,8 | -7,4 | -14,4 | -16,6 | -14,8 | -8,0 | +2,7 | +10,7 | +16,7 |
| Уральск | +13,7 | +5,1 | -3,6 | -10,6 | -14,2 | -13,8 | -7,3 | +5,5 | +14,9 | +20,2 |
| Уфа | +11,4 | +3,0 | -5,5 | -11,9 | -14,1 | -13,4 | -6,7 | +4,0 | +12,8 | +17,7 |
| Харьков | +14,0 | +7,1 | +0,3 | -4,8 | -7,3 | -6,9 | -1,7 | +7,7 | +15,1 | +18,6 |
| Челябинск | +10,8 | +2,4 | -6,4 | -13,0 | -15,5 | -14,3 | -7,9 | +3,1 | +11,9 | +17,3 |
| Ялта | +19,1 | +14,2 | +9,3 | +6,1 | +4,0 | +3,8 | +5,9 | +10,3 | +15,6 | +20,3 |
СПриложение №4. Укрупненные показатели максимального теплового потока на отопление жилых зданий
![](https://s.studizba.com/z.php?f=/templates/si/i/noavatar.png&w=100&h=100&t=1"){kind=avatar}
