На участках (ПК), перерабатывающих генеральные грузы крытого хранения и имеющих склад с рампой с береговой стороны, находящейся в зоне действия прикордонных перегрузочных машин, расстояние от подкранового рельса до оси прирампового железнодорожного пути B в метрах рассчитывают по формуле

где L - вылет крана, м;

К - колея крана, м;

Врк - минимально необходимая оперативная зона (по ширине) рампы, обслуживаемая краном, равная 3,5 м.

. При проектировании железнодорожных путей на ПК необходимо учитывать, что по условиям безопасности труда: головки рельс железнодорожных путей на территории комплекса должны быть расположены не выше уровня покрытия комплекса; во избежание сброса состава в воду, а также схода его с рельс на тупиковых маневровых и грузовых железнодорожных путях должны устраиваться тупиковые упоры.

Тыловой железнодорожный фронт для контейнеров и подвижной техники. Количество путей тылового железнодорожного фронта выбирают таким образом, чтобы количество подач, на которое делится маршрут, было не более четырех. Количество путей для установки одной подачи принимают не менее двух. Помимо погрузочно-разгрузочных путей на железнодорожном грузовом фронте должен быть предусмотрен подъездной путь. Длину железнодорожного фронта определяют количеством железнодорожных платформ, обрабатываемых на одном пути, с учетом коэффициента использования полезной длины грузовых путей, равного 0,95. При объемах грузооборота грузов открытого хранения до 70 тыс. т, проходящего через железнодорожный фронт и открытый склад комплектации, эти фронты компонуют совмещенными.

Крановые рельсовые пути. На ПК, на которых по технологии перегрузки грузов предусмотрена транспортировка грузов портовыми транспортными средствами с пересечением этими средствами крановых путей, необходимо предусматривать строительство этих путей с рельсами, утопленными в канавках. Габариты канавки для путей портальных кранов следует принимать: ширина - 380 мм (по 190 мм с каждой стороны от оси кранового рельса), глубины (от уровней головки рельса) - 70 мм. Расстояние от кордона до оси ближайшего подкранового рельса принимают при установке на причалах: - причальных контейнерных перегружателей грузоподъемностью до 40 т - 2,75 или 4 м; портальных кранов - 2,75 или 3,2 м.

Грузоподъемность кранов, т

Группа швартовных тумб

Расположение электроколонок

Расстояние, м

До 6

1 и 2

На кордоне

2,75

6

3

То же

3,20

6 - 40

1 и 2

За подкрановыми путями

2,75

6 - 40

1

На кордоне

3,20

Колею подкрановых путей причальных контейнерных перегружателей принимают 16,8 м. При грузоподъемности причальных контейнерных перегружателей не более 35 т колею подкрановых путей принимают 15,3 м. Для облегченных перегружателей допускается колея 10,5 м. При этом должна быть обеспечена безопасность движения технологического и вспомогательного транспорта в пределах колеи. Полосу для укладки люковых крышек принимают не менее ширины люковой крышки расчетных судов. Ширину рабочего прохода у люковой крышки принимают не менее 1,5 м. Примечания. 1. При необходимости должен быть предусмотрен обогрев прирельсовой канавки с целью исключения обледенения. 2. На путях для причальных перегружателей не допускаются криволинейные участки. 3. При проектировании подкрановых путей для установки тяжелых перегрузочных машин (контейнерные перегружатели и др.) необходимо предусмотреть устройство на определенных участках рельсового пути стационарного фундамента под домкраты для подъема ходовых тележек при ремонте и замене ходовых частей, а также противоугонные устройства. Крытые склады. Категории складов и класс зоны по взрывопожарной и пожарной опасности хранящихся в них грузов определяют по РД 31.31.54-92.

Этажность склада

Размеры проемов, м

высота

ширина

Одноэтажные и многоэтажные (первый этаж)

5,4

4,8

Многоэтажные (кроме первого этажа)

4,2

4,2

Примечания.

1. При реконструкции существующих складов в случаях, когда не могут быть выполнены нормы, приведенные в таблице 17.5, допускается пониженная высота проемов, но не менее 4,2 м в одноэтажных складах и на первом этаже многоэтажных складов и не менее 3,6 м на верхних этажах многоэтажных складов.

2. При необходимости въезда в склад железнодорожных вагонов высота проемов в торцевых стенах должна быть не менее 5,5 м, а ширина не менее 4,9 м.

Одноэтажные склады и первые этажи многоэтажных складов должны иметь погрузочно-разгрузочные рампы. В зависимости от назначения рампы должны оборудоваться мостиками для возможности въезда средств механизации в вагоны, на автотранспорт, в контейнеры и т. д. Ширину погрузочно-разгрузочных рамп складов следует принимать не менее 7 м. Высоту погрузочно-разгрузочных рамп крытых складов в зависимости от назначения рамп следует принимать:

- прирельсовых для обработки универсальных крытых вагонов в соответствии со СНиП 2.11.01-85;

- прирельсовых для обработки как универсальных, так и рефрижераторных вагонов, в соответствии со СНиП 2.11.02-87;

- для обработки автотранспорта и контейнеров, установленных на полуприцепах и прицепах (трейлерах), - 1200 мм от уровня покрытия территории;

- для обработки ролл-трейлеров и контейнеров, установленных на ролл-трейлерах, - 700 мм от уровня покрытия территории.

Погрузочно-разгрузочные рампы, не обслуживаемые портальными кранами, должны иметь навесы. Высоту от покрытия рампы до низа выступающих конструкций навеса (в плоскости передней грани навеса) следует принимать для складов, где работают вилочные погрузчики - 4,5 м, а при других средствах механизации (подвесные и мостовые краны, погрузчики со стрелой и др.) - с учетом габаритов этих средств в рабочем состоянии, размеров грузовых единиц и технологии перегрузки грузов.

Навес должен перекрывать:

- рампу и не менее 0,6 ширины вагона при обработке железнодорожных вагонов вилочными погрузчиками;

- рампу и вагон по всей его ширине при обработке вагонов другими перегрузочными машинами;

- рампу, часть автомашины или контейнера в месте их загрузки (разгрузки) длиной не менее 1,5 м при обработке крытого автотранспорта и контейнеров.

Верхние этажи многоэтажных складов, находящихся в зоне действия портальных кранов, должны иметь в зависимости от этажности и конструкции складов грузовые балконы или террасы. Ширина грузовых балконов или террас верхних этажей многоэтажных складов должна быть не менее 3,5 м (размеры от внутренней грани ограждения до наружной стены склада). Возвышение грузового балкона либо террасы верхнего этажа многоэтажного склада не должно превышать высоту подъема груза портальными кранами с учетом безопасного проноса груза над ограждением. Хранение химических грузов в таре, обладающих агрессивностью по отношению к другим грузам, к конструкциям и оборудованию складов, следует предусматривать в особых крытых складах либо в отдельных секциях общих (обычных) складов, специально предназначенных к такому хранению. Склады для хранения химических грузов должны быть одноэтажными, хорошо защищенными от проникновения атмосферных осадков и солнечных лучей, хорошо вентилироваться, иметь освещение в безопасном исполнении. Полы складов, предназначенные для хранения химических грузов, активно взаимодействующих с водой, должны быть приподняты над уровнем прилегающей территории не менее чем на 200 мм. Полы должны иметь стоки для вывода вод, загрязненных химическими грузами, в специальные очистные сооружения. В складах, предназначенных для хранения химических грузов, которые при взаимодействии с водой могут вызвать взрыв или пожар, не допускается устройства водопровода, водяного и парового отопления, а также водяных средств автоматического пожаротушения. Выбор типа склада для каждого вида продовольственных грузов производят согласно таблице 17.6. Совместимость хранения различных видов скоропортящихся грузов принимают по РД 31.3.01.01-93. Для складов-холодильников погрузочно-разгрузочные рампы и приемно-отправочные фронты проектируют по СНиП 2.11.02-87. Крытые склады комплектации грузов проектируют с учетом требований РД 31.3.01.01-93. Открытые склады. При планировке открытых складов расстояние от торца штабеля со стороны путей и автодорог либо подпорной стенки должно приниматься: до оси ближайшего железнодорожного пути при высоте груза (стенки) до 1200 мм - 2,75 м, более 1200 мм - 3,25 м; до оси рельса подкраного пути - 2,0.м; до кромки проезжей части автодороги - 1,5 м. Все внутрипортовые грузовые оперативные площадки, проезды, дороги и подъезды должны иметь усовершенствованные постоянные покрытия, тип и вид которых устанавливают в зависимости от их технологического назначения . Конструкции покрытий должны удовлетворять следующим требованиям: иметь прочность, обеспечивающую надежную и долговечную эксплуатацию при принятых расчетных (подвижных, статических) нагрузках, противостоять пластическим деформациям; быть морозо- и трещиностойкими; иметь ровную поверхность.

2.2 Административно- хозяйственная структура района, задачи подразделений, административных и оперативных работников, вычертить структурную схему района

Грузовой район является основным производственным подразделением порта, где производятся погрузочно-разгрузочные, вспомогательные операции на судах и смежных видах транспорта, обслуживание судов, прием, хранение и выдача грузов. За грузовым районом закреплена территория, служебные помещения, перегрузочные комплексы с причалами, складами, перегрузочным оборудованием, железнодорожными и автомобильными путями, а также вспомогательными устройствами, приспособлениями, обеспечивающими его нормальную работу. Грузовой район располагает постоянным контингентом портовых рабочих, инженерно-технических работников и служащих, обеспечивающих выполнение поставленных перед районом задач. Начальник района назначается начальником порта. Он наделен соответствующими правами и в своей деятельности руководствуется действующими положениями, инструкциями и законами, приказами начальника порта, распоряжениями и указаниями заместителя начальника порта по эксплуатации и производственно-финансовым планом. Руководство районом начальник осуществляет через своих заместителей (по эксплуатации, механизации и складской части), помощников (по кадрам и хозяйственной части), старших специалистов по соответствующим функциям . Заместитель начальника района по эксплуатации руководит организацией работ по загрузке-разгрузке судов и смежных видов транспорта (вагонов, автомашин), обслуживанию судов, а также технологической подготовкой производства района. Ему подчинены диспетчерская, технологическая и стивидорские группы и начальники специальных комплексов (контейнерного и др.). Диспетчерская группа планирует и организует перегрузочные работы, ведет учет и анализ обработки транспортных средств, возглавляет работу смен, комплектует бригады докеров-механизаторов, составляет графики их выхода на работу. Технологическая группа занимается вопросами технологической подготовки производства района. Функциональные обязанности и порядок работы диспетчерской и технологической групп более детально рассмотрены в главах и параграфах, посвященных диспетчерской системе руководства и технологической подготовке производства порта. Старший стивидор осуществляет подготовку, планирует (составляет план-график обработки судна) и руководит обработкой судна, представляет грузовой район во взаимоотношениях с судном и поддерживает связь с судовой администрацией, оформляет документы, связанные с обработкой судна. Сменный стивидор руководит обработкой судна на своей смене в соответствии с грузовым планом, сменно-суточным планом, планом-графиком обработки судна и технологическими картами. Заместитель начальника района по складской части осуществляет руководство работой складов по приему, хранению, выдаче, учету и оформлению грузов. В складскую часть района входят: начальники складов и их заместители, сменные заместители начальников складов, которые занимаются организацией перегрузочных работ на складах, приемкой, хранением и выдачей грузов. Оформление и учет грузов ведут заместители начальников складов по учету группы учета, старшие тальманы и тальманы, старшие приемосдатчики и приемосдатчики. Сменные стивидоры и сменные заместители начальников складов являются производителями грузовых работ, т. е. именно они непосредственно руководя! работой бригад докеров, инструктируют их по технологии и правилам безопасности труда, лично обеспечивают выполнение на местах действующих инструкций, положений и правил, регулируют и направляют, производственны? процесс, заполняют и подписывают наряды на выполненные работы. Их непосредственные начальники — старшие стивидоры и начальники грузовых складов являются руководителями участков производства работ. Заместитель начальника района по механизации руководит технической эксплуатацией и ремонтом перегрузочного оборудования района, занимается внедрением новой техники и обеспечивает содержание машин в исправном состоянии. Старший инженер-механик непосредственно занимается вопросами технической эксплуатации перегрузочного оборудования, руководит работой групповых и сменных механиков, составляет графики ремонта оборудования.

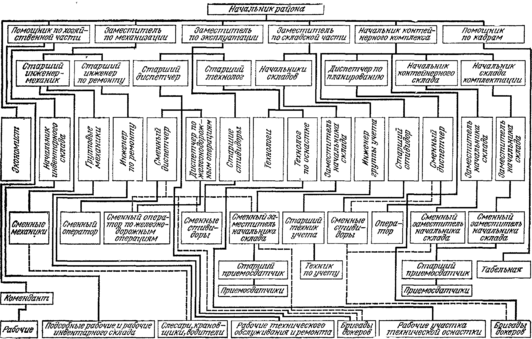

Организационная структура грузового района
