1.4 Способы формирования штабелей различных грузов, габариты штабелей, величины проездов
.
Штучные грузы, перевозимые в таре или без упаковки, складируются в портах в крытых складах или на открытых площадках в штабеля определенных форм и размеров. Штабель груза формируется в зависимости от того, как поступает груз, - поштучно или в пакетах. Территория в крытом складе или на открытой площадке, предназначенная для складирования груза, должна быть очищена от мусора, подъезды к площади должны быть свободными. Независимо от вида покрытия площадки или пола склада все грузы должны быть уложены на подтоварники - сухие деревянные доски, щиты, бруски, бревна и др. Размеры, форма и высота подтоварников определяются специфическими особенностями груза, сроком его хранения и состоянием складской площади. При поступлении в порт каждая партия груза хранится отдельно одна от другой. Штабеля формируются повагонно или поконосаментно, формы и размеры их определяются особенностям» груза и размерами складских площадок в порту. Во все случаях складирования должна быть обеспечена возможность проверки состояния всего груза и подхода к любому месту штабеля, соблюдены правила пожарной безопасности и требования безопасности труда. В крытых складах расстояние между штабелями и стенками склада составляет 0,7 м; между штабелями груза - не менее 2 м; ширина поперечных и продольных проездов принимается 3,5 м для проезда погрузчиков; магистральные проезды между группами штабелей - 6м. Высота складирования груза зависит от прочности тары, способа производства работ и допускаемой нагрузки на пол склада. При ручной укладке грузов высота штабеля обычно составляет 1,75-2 м, при механизированной - 3,5-5 м.
.
Формирование и разборку штабеля с использованием крана при нахождении портовых рабочих на штабеле следует производить послойно по всей его площади, причем в зависимости от рода груза и вида упаковки допускаются следующие углубления: для мешковых грузов - до 1,5 м; киповых (кроме каучука) - до 1 м; каучука - до 4 кип (по высоте штабелирования); мелких ящичных грузов - до 1,2 м; крупногабаритных ящиков - 1 ящик; катно-бочковых грузов - 1 место; грузов в пакетах - 1 пакет.
При складировании штучных грузов следует выбрать конструкцию штабеля, определить его габариты и взаимное расположение штабелей на складской площади. Для решения этих вопросов необходимо знать характер упаковки груза, особенности счета грузовых мест, влажность воздуха и состояние самого груза. Штабель ящичных киповых грузов состоит из стопок, рядов и ярусов (рис. 20). Грузовые места одинаковой формы и размеров, уложенные одно на другое по вертикали, составляют стопку штабеля, расположенные по длине - его продольные ряды, а по ширине - поперечные. Горизонтальный слой штабеля, ограниченный высотой грузовых мест, представляет собой ярус или слой.

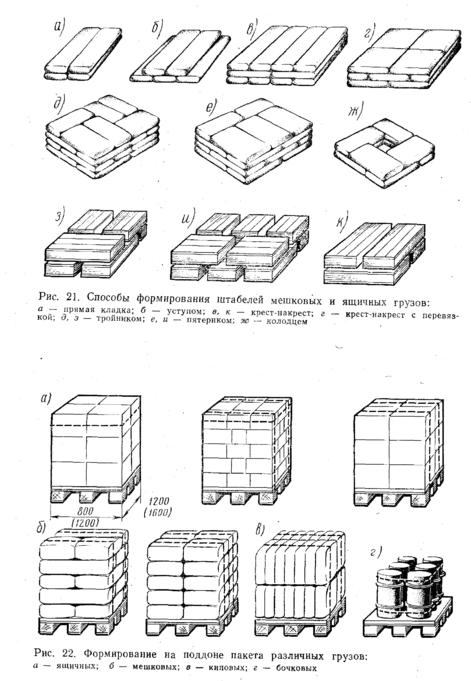

Генеральные грузы правильной геометрической формы при поштучном складировании укладывают в штабеля прямой кладки (ровными рядами), т.е. грузовые места одинаковых размеров укладывают так, что каждое вышележащее место совпадает с местом, лежащим ниже. В высоких штабелях из-за непрочности тары или неправильной укладки грузовых мест возможен обвал. Во избежание этого необходимо крайние ряды штабелей укладывать с небольшим уклоном к середине, для чего под них подводят призматические прокладки либо делают «перевязки» рядов штабеля через два-три яруса досками толщиной 2,5 см. При отсутствии прокладок штабеля выкладывают уступами или со смещением к центру штабеля на половину грузового места. При формировании штабеля для обеспечения большей прочности грузы укладывают крест-накрест, обратной кладкой, тройником или пятериком . Грузы в неисправной таре следует складировать только в специально отведенных местах отдельными штабелями высотой в один ряд или пакет. Поштучное складирование груза имеет ряд недостатков: участие большого числа рабочих в складских операциях, большая трудоемкость перегрузочных работ, непродолжительный срок службы тары и значительные потери груза из-за многочисленных перевалок. При пакетном складировании эти недостатки устраняются. Формировать грузы в пакеты на плоских поддонах можно различными способами . Процесс складирования выполняется машинами. Пакеты в складе устанавливаются по высоте до четырех ярусов. Если поддоны загружены легким грузом и их грузоподъемность используется неполностью, можно устанавливать пакеты в пять ярусов высотой штабеля до Для устойчивости штабеля пакеты необходимо укладывать уступами. Складирование мешковых грузов. При складировании мешковых грузов мешки укладывают в закрытых сухих и чистых складах отдельно от грузов, обладающих специфическим запахом. Допускается хранение мешковых грузов на открытых площадках, но при этом обязательно укрывать штабеля брезентом. Во всех случаях штабеля формируют на подтоварниках. Укладка в штабель мешковых грузов ведется следующими способами: прямой кладкой; со смещением на пол мешка, начиная с высоты штабеля; обратной кладкой, или крест-накрест; клетками - тройником, пятериком, колодцем. Укладка колодцем обеспечивает хорошую вентиляцию груза и применяется, если груз в мешках влажный и есть опасность его согревания и порчи . С развитием пакетных перевозок портами предложены различные способы формирования мешков в пакеты на плоских поддонах и в строп-контейнерах . В зависимости от размеров мешков на поддоне можно разместить 15- 60 мешков в 3-8 ярусов. На поддоне мешки располагаются двойкой, тройником вперевязку, четвериком, пятериком вперевязку, шестериком вперевязку, восьмериком вперевязку. Аналогично могут быть сформированы пакеты в строп-контейнерах. В штабель такие пакеты укладываются по высоте в 3-4 яруса. Складирование ящичных грузов. Условия хранения грузов в ящиках зависят от свойства груза. Большинство мелкотарных ящиков хранят в крытых помещениях, в то время как для тяжеловесных и крупногабаритных ящиков, как правило, этого не. требуется. При поштучном формировании штабеля ящики укладывают способом прямой кладки или клеткой. Следует учитывать допустимые нагрузки на 1 м2 настила склада или причала. По особым правилам складируют ящики со стеклом. Пакеты ящичных грузов формируются укладкой ящиков крест-накрест, тройником, пятериком в зависимости от размеров ящиков и площадок, на которых они размещаются. Ящики укладывают в пакеты параллельными рядами вперевязку. При пакетировании грузов в картонных коробках необходимо защищать углы пакета обрезками досок. При складировании ящичных грузов в пакетах, сформированных на плоских поддонах, последние устанавливают в штабель стопками друг на друга.
Складирование киповых грузов. Грузы в кипах составляют около 15-20% общего объема тарно-штучных грузов, перегружаемых в морских портах. Большинство киповых грузов подвержено влиянию атмосферных осадков и боится загрязнения, поэтому их необходимо хранить в закрытых складах. Например, хлопок, лени другие волокнистые грузы, как правило, следует хранить в сухих складах или под навесами. Допускается хранение и на открытых площадках, но при этом кипы должны быть уложены на специальные настилы и. штабеля надежно укрыты. Киповые грузы укладывают в штабель большей частью таким же образом, как и ящичные, однако ввиду того, что хлопок и другие волокнистые грузы относятся к группе опасных, при хранении их необходимо соблюдать соответствующие правила пожарной безопасности. Складирование катно-бочковых грузов. Особенности формирования штабелей грузов этой категории определяются свойствами содержимого бочек, их формой (цилиндрическая или коническая), расположением пробки (пробка в бочке должна быть вверху) и средствами механизации, с помощью которых груз укладывают в штабель. Бочковые грузы укладывают в штабель двумя способами; с установкой бочек на торец (вертикальное положение) или на образующую (в горизонтальном положении). При складировании на торец бочки нижнего яруса должны опираться на пол всей торцевой частью. Складирование бочек на образующую осуществляется ровными рядами с прокладками из досок под каждый ярус и расклиниванием крайних рядов: «тройником» - бочки верхнего яруса укладываются в углубления между бочками нижнего; «пятериком» - бочка верхнего яруса опирается на четыре нижние бочки. Складирование контейнеров. Развитие контейнерных перевозок потребовало сооружения специализированных причалов - контейнерных терминалов (рис. 23). Складские площади морских контейнерных терминалов достигают 500 га и оснащены высокопроизводительным перегрузочным оборудованием. Морской грузовой фронт, где производится загрузка (разгрузка) судов-контейнеровозов, как правило, имеет один - три причала, расположенных в линию. Ширина его достигает 15-50 м. Складские технологические площади на территории планируются значительной глубины (до 1000 м). В зависимости от применяемой технологии грузовых работ на складской технологической площади выделены зона хранения и зона приема-передачи контейнеров, размещены места складирования контейнеров, специальные полосы для движения перегрузочных машин на морской грузовой фронт в пределах технологических площадей Склады комплектации представляют собой крытые помещения площадью 10-40 тыс. м2, расположенные чаще всего за территорией терминала. Конструкция складов комплектации весьма разнообразна по планировке и наличию рамп. Высота уровня пола складов обеспечивает обработку через переходные мостики контейнеров, стоящих на шасси. На складах выгружают прибывшие грузы, сортируют их и комплектуют для погрузки в контейнеры одного направления. Склады оборудованы радиосвязью и телекамерами, позволяющими вести наблюдение за ходом работ.
1.5 Способы формирования подъёмов грузов на складе
В структуре грузооборота морского транспорта генеральные грузы составляют менее ¼ всех грузов по массе и около 80% по стоимости. Генеральные грузы, состоящие преимущественно из промышленных изделий и полуфабрикатов, имеют огромное количество наименований и самый разнообразный товарный вид. Генеральные грузы - не только наиболее ценные из всех грузов, но и требующие весьма трудоемких и дорогостоящих перегрузочных работ. Хранение и перевозка большой массы тарно-упаковочных грузов вызывают огромные расходы на тару. К генеральным относятся грузы следующих видов: мешковые, киповые, катно-бочковые, ящичные, металлы и металлические изделия, тяжеловесные, негабаритные, грузы в пакетах, грузы в контейнерах, и лесные грузы. Мешковые грузы. Грузы, перевозимые в мешках, объединяются в категорию мешковых. Мешки относятся к мягкой таре и в зависимости от материала, из которого они изготавливаются, разделяются на тканые (льняные, джутовые, кенафные), бумажные,, полиэтиленовые и т. д. В тканых мешках перевозят зерновые грузы, продукты переработки зерна, сахар-песок, сахар-рафинад, пряности, орехи, лекарственные растения, кофе, пальмовое ядро (пальмисти), какао-бобы, арахис, плодоовощи, соль и др. Бумажные битумированные мешки предназначены для упаковки гигроскопических сыпучих материалов, минеральных удобрений и ядохимикатов, имеющих температуру при затаривании не более 65°С. Мешки изготовляются двух типов: сшитые и склеенные. В зависимости от целевого назначения мешки бывают трех видов: БМ - битумированные мешки с двумя или тремя слоями битумированной бумаги и остальными слоями непропитанной бумаги; ДМ - дублированные мешки с одним-тремя слоями дублированной бумаги и остальными слоями непропитанной бумаги или непропитанной и битумированной бумаги; ВМ - влагопрочные мешки с наружным слоем влагопрочной бумаги и с внутренними слоями битумированной или дублированной бумаги, а также непропитанной бумаги. Общее количество слоев в мешке должно быть от трех до шести. В бумажных мешках перевозят агар-агар,, ангидрид фталевый, дуст, графит, гипс, глину отбеливающую, декстрин, мел, нафталин, цемент, шеллак, серу, руду свинцовую, мочевину и многие другие грузы. Полиэтиленовые мешки используются для упаковки, транспортирования и хранения сыпучей химической продукции массой до 50 кг. Мешки могут применяться для затаривания другой продукции, если они обеспечивают сохранность этой продукции при транспортировании и хранении. Типоразмеры мешковых грузов разнообразны. Длина мешка колеблется в пределах 600-1000 мм, ширина - 400-700 мм, высота - 150-300 мм. Масса грузового места в тканных мешках обычно составляет 40 -150 кг, а в бумажных и полиэтиленовых - 40-50 кг. Киповые грузы. К киповым относятся грузы, перевозимые в кипах и тюках. Кипа представляет собой плотно спрессованную массу материала. Ценные товары в кипах обшивают упаковочной тканью, а затем стягивают металлической лентой или проволокой. Менее ценные товары перевозят без тканевой обшивки, только стягивая стальной лентой. Кипа имеет правильную геометрическую форму, чаще всего в виде параллелепипеда. В кипах перевозят хлопок, шерсть, джут, кудель, пеньку, паклю, вату, мешковину, пробковую кору, каучук, бумагу, целлюлозу, табак, лекарственные растения и др. По физико-химическим и транспортно-технологическим характеристикам все грузы, перевозимые в кипах, можно подразделить на твердопрессованные кипы, из числа которых следует выделить хлопок, и слабопрессованные кипы :- целлюлоза,, каучук. Тюки отличаются от кип тем, что увязанный в них товар не спрессован. Форма тюков может быть геометрически неправильной. В тюках перевозят ковры, кожи, кожсырье, циновки, койровые изделия. Катно-бочковые грузы. Грузы цилиндрической и конической формы, упакованные и без упаковки, относятся к катно-бочковым. Это грузы в деревянных и металлических бочках, барабанах, рулонах, катушках, бухтах и т.п. Наиболее распространены бочки вместимостью 15, 25, 50, 100, 120, 150, 200 и 250 л. Для деревянных бочек применяются следующие породы древесины: осина, липа, осокорь, береза, бук, ель, пихта, сосна, кедр, лиственница и дуб. В зависимости от характера затариваемой продукции выбираются вместимость и порода древесины заливных и сухотарных бочек.Номенклатура груза, перевозимого в бочках, разнообразна. В деревянных бочках транспортируют ветчину, мясо всякое, колбасы, пульпу, рыбу соленую, жиры, икру всякую, вина, спирт. В металлических бочках в основном перевозят продукцию нефтяной промышленности - гудрон, асфальт, керосин, бензин, бензол и др., а также кислоты - аммиачную, серную, уксусную. Алюминиевые бочки предназначены для транспортировки жидких, вязких и сыпучих химических продуктов, не взаимодействующих с алюминием. В последние годы широкое распространение получают бочки из полимерных материалов для технических масел, смазочных материалов, жиров и других жидких грузов. Для перевозки овощей, фруктов, рыбы, мяса изготавливают баки и бочки из полиэтилена под высоким давлением. Для упаковки жирных и маслянистых пищевых продуктов широко используют картонные барабаны, облицованные пластмассовыми пленками, полиэтиленом, нейлоном и др. Фанерные барабаны предназначены для хранения и транспортирования сыпучих, пастообразных и брикетированных товаров. Стальные сварные и закатные барабаны используют для упаковки ферросплавов, кремния, марганца %и хрома. Масса брутто сварного барабана не более 500 кг, закатного - 250 кг. Стальные барабаны предназначены также для упаковки, транспортирования и хранения порошкообразных, кусковых, пастообразных и жидких химических продуктов. Стальные толстостенные барабаны объемом 100 л применяют для упаковки, хранения и транспортирования сыпучих и пастообразных химических продуктов. Ящичные грузы. Типоразмеры ящичных грузов разнообразны. В зависимости от массы, физико-химических и биологических свойств грузов, применяют ящики определенной прочности и размеров, изготовленные из различных материалов: дощатые, фанерные, картонные, металлические и др. Дощатые ящики разделяются на два основных вида: плотные и решетчатые. Плотные ящики бывают нескольких типов в зависимости от массы помещаемого в них груза и вида торцевой стенки. Например, для грузов массой до 30 кг торцевые стенки выполняют цельными или составными на гвоздях, до 110 кг - с двумя наружными или внутренними планками, расположенными вертикально или горизонтально, до 200 кг - собирают на четырех наружных планках в рамку. Решетчатые ящики также различаются по конструкции торцевых стенок. Они могут иметь диагональные планки - раскосы, увеличивающие прочность ящика. Для создания большей прочности и жесткости допускается изменять конструкцию ящиков, вводя дополнительные планки и пояса, а для крупных ящиков - и полозья. В дощатых ящиках перевозят оборудование, приборы,, стекло и др. Фанерные ящики по торцам и боковым стенкам, дну и крышкам скрепляют четырьмя планками в рамку. Фанерные ящики используют для перевозки трикотажа, кондитерских и табачных изделий, чая и др. Для изготовления картонных ящиков применяется гофрированный трех- и пятислойный картон. Если грузы требуют особой защиты от воздействия влаги, используют специальный водонепроницаемый картон. Картонные ящики предназначены для перевозки радиоприемников, телевизоров и других товаров. Металлические многооборотные ящики (разборные и неразборные) предназначены для упаковки .патронированных аммиачно-селитренных веществ и других опасных грузов. С помощью различных средств пакетирования перевозят грузы следующих видов: пиломатериалы (доски, брусья, шпалы, обапол, горбыль); фанеру, детали сборных домов; круглые лесоматериалы (пиловочник, пропсы, балансы, дрова и различного типа заготовки); черные металлы (профильная и листовая сталь малого и среднего диаметра); метизы; цветные металлы в чушках, листах, заготовках; тарно-штучные грузы в мешках, кипах, тюках, деревянных и картонных ящиках, не подлежащие контейнеризации; различного рода штучные строительные материалы и огнеупорные материалы; облицовочные и кровельные материалы; санитарно-технические и теплоизоляционные рулонные изделия; шины различного типа и назначения; различные изделия в мотках (мелкосортная сталь круглого сечения), в бухтах и барабанах и др. Для формирования пакетов применяют различные приспособления: поддоны деревянные, металлические, из синтетических материалов, ленточные стропы различных конструкций, пластмассовые большегрузные стоечные и открытые ящичные поддоны, поддоны из Наибольшее распространение получили специальные площадки - поддоны. В крупных портах используют десятки тысяч поддонов разнообразных типов, конструкций и размеров. Основную часть в парке поддонов в портах составляют деревянные плоские поддоны размером 1200X1600X180 мм. Поддон (универсальная площадка) состоит из трех брусков, расположенных так, что между ними могут свободно проходить вилы погрузчиков. На брусках с обеих сторон проволочными скобами диаметром 6-7 мм поперечно закрепляют доски толщиной 40-50 мм. Концы досок консольно выступают за бруски и служат для захвата поддона специальной. подвеской. Верхний настил поддона состоит из шести досок, нижний - из четырех. Такой поддон называется двухнастильным. Однонастильный поддон нижнего настила не имеет. На поддон можно укладывать 900-3000 кг груза. Масса поддона 70-80 кг. По конструкции поддон может быть двух- и четырехзаходным, позволяющим погрузчику взять его с двух или с четырех сторон. Флет в плане имеет параметры большегрузного стандартного контейнера. Высота флета может быть равна полной (2,44 м) высоте указанного контейнера или половине ее. Площадки имеют торцевые стенки, шарнирное соединение которых дает возможность складывать флеты в порожнем состоянии; в этом случае пять порожних флетов занимают такое же место, как стандартный контейнер. Флет иногда называют гондолой. Тилт - поддон со щитками той же конструкции, что и флет, но расположенными со всех четырех сторон. Болстер - поддон-площадка с размерами, соответствующими стандарту ИСО, с угловыми фитингами и гнездами для стоек. Контейнер является многооборотной тарой повышенной вместимости. Контейнеры классифицируются по четырем основным признакам: назначению, конструкции, массе брутто и сфере обращения. По назначению контейнеры подразделяют на универсальные (для перевозки тарно-штучных грузов) и специализированные, в которых транспортируют сыпучие и навалочные, жидкие и газообразные, рефрижераторные и опасные грузы. По конструкции (общему устройству) контейнеры бывают крытые и открытые, влагостойкие и герметичные, металлические и из полимерных материалов, с деревянными стенками и металлическим каркасом. По сфере обращения контейнеры подразделяются на внутризаводские и магистральные, которые могут быть «ограниченного» или «широкого» обращения, т. е. допускаются к перевозкам на транспорте одного или нескольких видов. Международная организация по стандартизации установила стандартные размеры контейнеров. Для всех основных типов контейнеров ИСО серии 1 принято единое поперечное сечение 2438X2438 мм, а длина всех контейнеров является кратной основному размеру 1524 мм (5 фут) с учетом установленных зазоров 76,2 мм по длине между рядом стоящими контейнерами. По высоте ИСО допускает отклонения от основного размера на 2438 мм. В РФ принят ГОСТ 18477-79 «Контейнеры универсальные». Типы, основные параметры и размеры контейнеров приведены Контейнеры типа УУК делятся на крупнотоннажные массой 10, 20 и 30 т с параметрами, соответствующими параметрам контейнеров ИСО серии 1, и среднетоннажные массой брутто 2,5 (3) и 5 т (серии 3 ИСО). К специализированным относятся контейнеры с раскрывающимися стенками, с вентиляцией, для сухих сыпучих грузов, контейнер-цистерна, изотермический контейнер и т. п. На базе универсальных унифицированных контейнеров созданы и эксплуатируются средства укрупнения грузовых мест для транспортировки на судах с горизонтальной погрузкой: трейлер - дорожный полуприцеп без передних колес; ролл-трейлер - подвижная площадка, имеющая на боковых и торцевых сторонах специальные гнезда для установки штатных металлических стоек и скобы присоединения цепных приспособлений для закрепления груза Загрузка контейнеров должна производиться с соблюдением следующих требований: грузы в контейнере должны укладываться и закрепляться плотно в целях предотвращения перемещения их внутри контейнера при перевозке; более легкий и хрупкий груз должен располагаться наверху, тяжелый груз - внизу; в один контейнер могут быть помещены только совместимые грузы; двери контейнера должны свободно открываться и закрываться, для чего при укладке груза необходимо оставлять свободное пространство (не менее 5 см).
Показатели | Контейнеры | ||||
ИСО-1А 1А | ИСО-1С 1С | исо-1д 1Д | ИСО-ЗА УКК-5* | исо-зс УКК-3 | |
Масса брутто, кг | 30 480 | 20 320 | 10 160 | 5000 | 3000 |
Внешние размеры, мм: | |||||
длина ширина высота | 12 192 2 438 2 438 | 6 058 2 438 2 438 | 2 991 2 438 2 438 | 2100 2650 2400 | 2100 1325 2400 |
Внутренние размеры, мм: | |||||
длина ширина высота | 12 027 2 330 2 380 | 5 897 2 330 2 228 | 2 830 2 330 2 228 | 1950 2515 2128 | 1980 1225 2128 |
Размеры дверного пpoeма, мм: | |||||
ширина высота Площадь пола, м2 Масса тары, кг Коэффициент тары | 2 286 2 134 27,75 3 600 0,134 | 2286 2 134 13,59 2100 0,115 | 2 286 2 134 6,51 1200 0,134 | 1950 2100 4,96 980 0,243 | 1225 2090 2,60 500 0,200 |
УУК - универсальный унифицированный контейнер, цифровой индекс – масса брутто контейнера, т. |
1.6 Способы и средства определения массы грузов технику счёта и обмера груза
