Одной из основных решаемых в СПИ задач является задача создания требуемого числа каналов связи. Эффективность и помехоустойчивость передачи во многом определяется используемыми каналами связи. Под помехоустойчивостью понимают способность системы (сигнала, кода) правильно выполнять свои функции в условиях действия помех.

Обычно одну и ту же систему можно использовать для передачи информации от многих источников к соответствующему числу приёмников (получателей). Поэтому образование требуемого числа каналов с необходимой помехозащищённостью возлагается на устройство связи. При этом в устройстве связи могут выполняться следующие преобразования: модуляция и демодуляция сигналов; усиление передаваемых в линию и принимаемых из линии связи сигналов; ограничение по уровню и частотному спектру сигналов и некоторые другие.

В зависимости от области использования (применения) СПИ возникает необходимость в дополнительных преобразованиях таких, как преобразование формы сигналов, их физической природы, нормирование параметров поступающих извне сигналов и сигналов, выдаваемых системой на внешние устройства; временное хранение передаваемых в канал связи и выдаваемых системой сигналов.

Перечисленные преобразования предопределяют функциональный состав передающей и приёмной аппаратуры систем передачи информации (рис.В2).

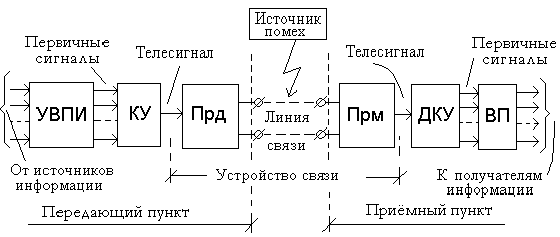

Рис. В2. Обобщённая структурная схема систем передачи информации

Как видно по схеме, передача осуществляется в одном направлении слева направо. Устройство ввода и первичного преобразования информации (УВПИ) преобразует поступающие от источников информации сигналы в унифицированные «первичные» сигналы, которые невозможно непосредственно передать на большие расстояния. Обычно, эти унифицированные сигналы представляют собой напряжение постоянного тока с фиксированными значениями по уровню. В блоке УВПИ первичные сигналы сохраняются на время передачи (в буферном запоминающем устройстве), после чего стираются из памяти. Кодирующее устройство (КУ) преобразует первичные сигналы в кодированные сигналы, имеющие определённую структуру и формат, допускающие возможность передачи их (сигналов) на большие расстояния («телесигналы»). Как правило, это устройство является комбинационным, хотя в ряде случаев может быть выполнено и последовательностным (многотактным). Здесь реализуются логические и арифметические операции процедур кодирования.

Основным назначением устройства связи (рис. В2) является создание или организация каналов связи на предоставленной линии связи. Линия связи это материальная среда между передатчиком (Прд) и приёмником (Прм) системы. На рисунке условно показана двухпроводная линия электрической связи. Однако могут использоваться радиолинии и волоконно-оптические линии связи и другие. В зависимости от типа линии в Прд и Прм выполняются различные преобразования сигналов с целью согласования их параметров и характеристик с параметрами и характеристиками линии связи и преобразования, направленные на повышение помехоустойчивости сигналов.

На приёмной стороне принятые из линии связи кодированные сигналы вновь преобразуются декодирующим устройством (ДКУ) в первичные сигналы. При этом в принятых сигналах процедурами декодирования обнаруживаются и могут исправляться ошибки и, тем самым, обеспечивается требуемая верность передачи информации. А выходные преобразователи (ВП) преобразуют эти первичные сигналы в форму и вид (физическую природу), которую могут воспринимать получатели информации.

Следует отметить, что большинство функциональных «узлов» и «блоков», показанных на рис.В2, могут быть выполнены на цифровых микросхемах. Поэтому системы передачи информации, как правило, являются цифровыми.

В1.3. Системы обработки информации

(вычислительные системы)

Перечисленные выше типовые задачи могут быть решены и формализованы математическими и логическими методами. В свою очередь названные методы оперируют простейшими операциями (арифметическими или логическими), выполнением которых над некоторыми «исходными данными» получается новый результат, ранее неизвестный. Эта общность методов решения разнообразных задач по обработке информации позволила создать отдельный класс устройств и систем, целевым назначением которых (первоначально) была автоматизация вычислительных процедур электронные вычислительные машины (ЭВМ). На современном этапе развития вычислительной техники ЭВМ «превратились» в компьютеры, на основе которых строятся современные компьютерные системы обработки и передачи информации. Обобщённая структурная схема некоторой вычислительной системы приведена на рис.В3.

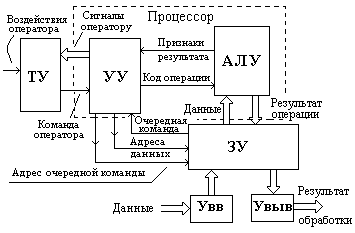

Рис.В3. Обобщённая структурная схема вычислительной системы

Обрабатываемые данные предварительно через устройство ввода Увв поступают на запоминающее устройство ЗУ, где сохраняются на всё время обработки. В этом же ЗУ хранится и программа обработки поступающей информации.

Программа работы системы так же, как и «данные», хранятся в запоминающем устройстве в виде многоразрядных двоичных чисел, записанных в ячейки ЗУ по определённым адресам (адресам ячеек памяти). Двоичные числа, совокупность которых отображает программу обработки данных, структурированы на определённое число частей, каждая из которых имеет определённое назначение. В простейшем случае имеются следующие части: 1) код операции, которую надо выполнить с двумя двоичными числами, отображающими значения «данных» и называемыми «операндами»; 2) адрес первого операнда; 3) адрес второго операнда. Совокупность этих частей образует «команду».

Работа ЭВМ заключается в последовательном выполнении команд, заданных программой. Координирует работу всех блоков во времени и управляет ими управляющее устройство УУ. А непосредственно логические и арифметические операции (действия) над операндами выполняет арифметико-логическое устройство АЛУ, которое по сигналу от УУ «код операции» каждый раз настраивается на выполнение конкретной операции.

Устройство управления расшифровывает поступившую от ЗУ команду (рис. В3 «очередная команда»), код операции направляет на АЛУ и оно готовится к выполнению соответствующей операции. Затем формирует сигналы выборки из ЗУ операндов (см. сигнал «Адреса данных») и определяет адрес очередной команды, которую следует выполнить на следующем такте работы ЭВМ («Адрес очередной команды»). По сигналам от УУ из ЗУ считываются операнды, и АЛУ выполняет необходимые действия. При этом образуется промежуточный результат («Результат операции»), который также сохраняет ЗУ. В зависимости от результата выполнения операции может появиться необходимость изменения последовательности выполнения команд, либо прекратить обработку данных, либо вывести оператору сообщения об ошибках. Для этой цели с АЛУ на УУ поступает сигнал «Признак результата». Процесс обработки введённых данных (информации) продолжается до тех пор, пока не будет извлечена команда «Конец вычислений», либо оператор по своему усмотрению не остановит процесс обработки данных.

Полученный результат обработки также хранится в ЗУ и может быть выведен через устройство вывода Увыв по окончании процесса обработки либо в ходе процесса, если это предусмотрено программой.

Для «общения» оператора с ЭВМ предусматриваются терминальные устройства ТУ, предназначенные для ввода оператором команд и других сообщений и для вывода оператору «сообщений» со стороны ЭВМ.

На рис.В3 не показаны связи управляющего устройства, обеспечивающие синхронизацию работы всех составных частей ЭВМ. Широкими стрелками отображается возможность параллельной передачи данных (одновременной передачи всех разрядов многоразрядных двоичных чисел).

Практически все показанные на рис.В3 блоки (кроме терминальных устройств) могут быть полностью выполнены только на цифровых интегральных микросхемах (ИМС). В частности, УУ, АЛУ и часть ЗУ (регистровая память СОЗУ) могут быть выполнены в виде одной ИМС большой степени интеграции. Названная совокупность блоков образует микропроцессор центральный процессор ЭВМ, выполненный средствами интегральной технологии на одном кристалле полупроводника.

Устройства ввода и вывода данных, как правило, состоят из буферных запоминающих регистров, служащих для временного хранения, соответственно, вводимых и выводимых данных и для согласования системы с внешними устройствами.

Запоминающее устройство (ЗУ) обычно разделяют на две части: оперативное ЗУ (ОЗУ) и постоянное ЗУ. Первое служит для хранения промежуточных результатов вычислений, его «содержимое» постоянно изменяется в процессе обработки данных. ОЗУ работает в режимах «считывания» и «записи» данных. А второе, постоянное ЗУ (ПЗУ), служит для хранения стандартных подпрограмм и некоторых системных (служебных) подпрограмм, управляющих процессами включения и выключения ЭВМ. Как правило, ПЗУ выполняется на программируемых пользователем ИМС ПЗУ (ППЗУ), либо заранее запрограммированных на заводах-изготовителях ИМС ПЗУ, либо перепрограммируемых пользователем ПЗУ (РеПЗУ). Обычно это энергонезависимые запоминающие устройства, в которых записанная информация не «разрушается» даже при их отключении от источника питания.

В состав АЛУ входят одноимённого названия ИМС, выполняющие логические и арифметические операции с двоичными числами, логические элементы и ряд других функциональных узлов, служащих для сравнения чисел цифровые компараторы, для увеличения быстродействия выполняемых арифметических операций, например «блоки ускоренного переноса» и т.д.

В состав УУ входят таймерные устройства, задающие тактовую частоту работы системы и, в конечном итоге, определяющие её производительность, дешифраторы кодов команд, программируемые логические матрицы, регистры, блоки микропрограммного управления, а также «порты» ввода-вывода.

Все перечисленные функциональные узлы выполняются в виде интегральных цифровых устройств.

Основными проблемами вычислительных систем являются, во-первых, повышение их производительности (быстродействия). И, во-вторых, обеспечение работы систем в реальном «масштабе» времени.

Первая проблема носит общесистемный характер и решается путём применения новой элементной базы и специальных методов обработки информации.

Вторая проблема возникает при использовании вычислительных систем для управления производственными процессами и заключается в том, что скорости протекания производственных и вычислительных процессов должны быть согласованы. Действительно, функционирование вычислительной системы (ВС) происходит в так называемом «машинном» времени, когда за единицу времени принимается некоторый фиксированный и неделимый интервал времени, называемый «тактом работы» ЭВМ или компьютера, тогда как реальные физические процессы, например технологические процессы, протекают в реальном времени, измеряемом в секундах, долях секунды, в часах и т.д. Чтобы применение ЭВМ стало возможным, необходимо скорость обработки информации сделать не менее скорости протекания реальных физических процессов. Решение этой проблемы достигается организацией специальных методов обмена информацией (данными) управляющей ЭВМ с периферийными устройствами и применением специальных, так называемых интерфейсных схем и устройств. В функции интерфейсных схем входит:

• определение адреса внешнего устройства, требующего обмена информацией с процессором либо с запоминающим устройством системы;

• формирование сигналов прерывания работы процессора ВС и инициализация перехода к программе обслуживания объекта, запросившего прерывание. Это осуществляется по специальной системе приоритетов;

• реализация очередей на обслуживание внешних устройств;

• согласование по параметрам и времени сигналов обмена и т.д.

Благодаря современным достижениям в области интегральной технологии в изготовлении микроэлектронных устройств, созданию микроЭВМ и компьютеров, характеризующихся малыми габаритами, малым потреблением энергии и приемлемой стоимостью, стало возможным их применение в составе систем самого различного назначения. При этом эти системы приобретают новые качества и становятся многофункциональными с возможностью гибкого перехода от одного режима работы к другому путём простого изменения конфигурации систем. В свою очередь, эти достоинства открывают новые перспективы в применении компьютерных систем в самых разнообразных областях человеческой деятельности: в науке, в медицине, в образовании и подготовке кадров и тем более в технике.

Например, телефонная связь традиционно осуществлялась аналоговыми устройствами, когда человеческая речь передавалась (по проводам) сигналами в виде переменных токов звуковых частот. Теперь же наметился интенсивный переход к цифровой телефонной связи, при которой аналоговые сигналы (от микрофона) преобразуются в цифровые, передаваемые на большие расстояния без существенных искажений. На приёмной стороне эти цифровые сигналы вновь преобразуются в аналоговые и доводятся до телефона. Переход к цифровой связи позволяет повысить качество передачи речи, кроме того, телефонную сеть можно использовать для других услуг: охранной сигнализации; пожарной сигнализации; для «конференцсвязи» нескольких абонентов и так далее.

В2. Сравнительная оценка цифровых и аналоговых устройств

микроэлектронной техники

Решая вопрос о построении или проектировании, какого либо устройства, следует предварительно принять решение о направлении проектирования, каким будет устройство? Аналоговым либо дискретным (цифровым)? В свою очередь, это решение можно принять, зная достоинства и недостатки тех и других устройств. Предварительно дадим определения понятиям «аналоговые» и «цифровые» устройства.

Аналоговым называется такое устройство, у которого все сигналы входные, выходные и промежуточные (внутренние) являются непрерывными, описываются непрерывными математическими функциями. Эти сигналы характеризуются бесконечным множеством значений по уровню (состояниям) и непрерывны во времени, хотя диапазон изменения значений непрерывного сигнала ограничен. Поэтому иногда такие устройства называют устройствами непрерывного действия.
