Рух електрона в однорідному магнітному полі

У ряді електронних приладів управління траєкторією руху електронів здійснюється за допомогою сил магнітного поля. Дія магнітного поля на електрон аналогічно дії магнітного поля на провідник із струмом.

Сила, з якою діє магнітне поле на провідник із струмом, визначається виразом

де F - механічна сила, що діє на провідник завдовжки l; В - магнітна індукція; i - електричний струм в провіднику; α - кут між напрямом струму в провіднику і напрямом силових ліній магнітного поля.

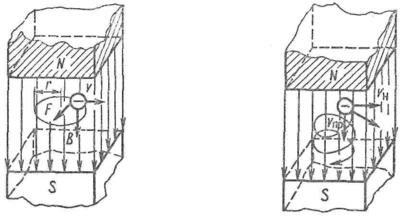

Мал. 1.2 Мал. 1.3

Якщо струм для одного електрона рівний i=e/t і в даному виразі чисельник і знаменник помножити на швидкість руху електрона v, то (1.9) можна представити у вигляді F=Bev sinα.

Аналізуючи отриманий вираз, можна зробити наступний висновок, що на нерухомий електрон і електрон, що переміщається уздовж ліній поля, магнітне поле не діє. Сила магнітного поля на рухомий електрон буде максимальною, коли він переміщається перпендикулярно напряму сил магнітного поля F_max = Bev. Напрям цієї сили визначається за правилом лівої руки. Сила F завжди перпендикулярна напряму швидкості електрона (мал. 1.2). Тому магнітне поле не змінює швидкості електрона, а змінює його напрям.

Якщо електрон входить в однорідне магнітне поле під кутом 90° до силових ліній, то він рухатиметься по колу, лежачому в площині, перпендикулярній лініям поля (мал. 1.2). Коли кут α не рівний 90°, то швидкість електрона може бути розкладена на дві складові v_H і v (мал. 1.3).

Перша складова швидкості v_H перпендикулярна напряму сил поля і примусить електрон обертатися по колу. Друга складова швидкості електрона направлена уздовж сил магнітного поля і тому з ним не взаємодіє. В результаті дії два складових електрон переміщатиметься по спіралі.

Таким чином, магнітне поле не змінює енергії рухомого електрона, а змінює тільки траєкторію його руху. Це властивість магнітного поля використовується в електронно-променевих трубках і інших електронних приладах.

Контрольні запитання:

1. Що таке робота виходу електронів, що вона характеризує?

2. Що таке термоелектронна,фотоелектронна, електростатична та вторинна електронна емісія?

3. В чому полягає суть фізичних процесів руху електрона в однорідному електричному та магнітному полях?

Інструкційна картка №2 для самостійного опрацювання навчального матеріалу з дисципліни «Основи електроніки та мікропроцесорної техніки»

І. Тема: 1 Фізичні властивості електроніки

1.2 Електрофізичні властивості напівпровідників

Мета: Формування потреби безперервного, самостійного поповнення знань; розвиток творчих здібностей та активізації розумової діяльності.

ІІ. Студент повинен знати:

• Види пробою;

• Температурні і частотні характеристики переходу;

• Еквівалентну схему р-п-переходу;

• Способи створення р-п-переходу.

ІІІ. Студент повинен уміти:

• Перевіряти справність р-п-переходу;

• Використовувати основні властивості р-п-переходу.

ІV. Дидактичні посібники: Методичні вказівки до опрацювання.

V. Література: [2, с. 50-61].

VІ. Запитання для самостійного опрацювання:

1. Вольт-амперна характеристика р-п-переходу

2. Температурні і частотні характеристики переходу. Еквівалентна схема р-п-переходу

3. Створення р-п-переходу

VІІ. Методичні вказівки до опрацювання: Теоретична частина.

VІІІ. Контрольні питання для перевірки якості засвоєння знань:

1. Що таке р-n-перехід та як він створюється?

2. Що собою являє вольт-амперна характеристика р-n-переходу?

3. Що таке пробій переходу, види пробою?

4. Як впливає температура на характеристики р-n-переходу?

5. Як залежать властивості р-п переходу від частоти прикладеної напруги?

6. Що таке еквівалентна схема p-n переходу?

ІХ. Підсумки опрацювання:

Підготував викладач: Бондаренко І. В

Теоретична частина: Електрофізичні властивості напівпровідників

План:

1. Вольт-амперна характеристика р-п-переходу

2. Температурні і частотні характеристики переходу. Еквівалентна схема р-п-переходу

3. Створення р-п-переходу

Література

1. Вольт-амперна характеристика р-п-переходу

Властивості електронно-діркового переходу наочно ілюструються його вольтамперною характеристикою (мал. 3.8, а), що показує залежність струму через р-п перехід від величини і полярності прикладеної напруги.

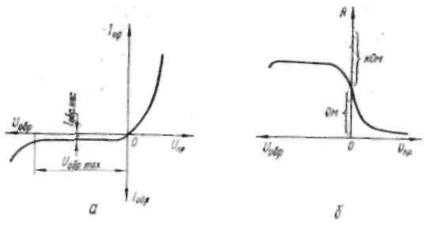

Мал. 3.8. Характеристики р-п переходу: а - вольтамперна; б - опору

Розрізняють два види пробою: електричний (оборотний) і тепловий (необоротний).

Електричний пробій відбувається в результаті внутрішньої електростатичної емісії (зінеровський пробій) і під дією ударної іонізації атомів напівпровідника (лавинний пробій).

Внутрішня електростатична емісія в напівпровідниках аналогічна електростатичній емісії електронів з металу. Суть цього явища полягає в тому, що під дією сильного електричного поля електрони можуть звільнитися від ковалентних зв'язків і отримати енергію, достатню для подолання високого потенційного бар'єру в області р-п переходу. Рухаючись з більшою швидкістю на ділянці р-п переходу, електрони стикаються з нейтральними атомами і іонізують їх. В результаті такої ударної іонізації з'являються нові вільні електрони і дірки, які, у свою чергу, розганяються полем і створюють зростаючу кількість носіїв струму. Описаний процес носить лавиноподібний характер і приводить до значного збільшення зворотного струму через р-п перехід. Таким чином, надмірно збільшувати зворотну напругу не можна. Якщо вона перевищить максимально допустиму для даного р-п переходу величину, то ділянка р-п переходу проб'ється, а р-п перехід втратить властивість односторонньої провідності (тепловою пробою).

Тепловий пробій р-п переходу відбувається унаслідок відривання валентних електронів із зв'язків в атомах при теплових коливаннях кристалічної решітки. Теплова генерація пар електрон-дірка приводить до збільшення концентрації неосновних носіїв заряду і до зростання зворотного струму. Збільшення струму, у свою чергу, приводить до подальшого підвищення температури. Процес наростає лавиноподібно.

Електричний і тепловий пробої р-п переходу у багатьох випадках відбуваються одночасно. При надмірному розігріванні переходу, коли відбувається зміна структури кристала, перехід необоротно виходить з ладу. Якщо ж при виникненні пробою струм через р-п перехід обмежений опором зовнішньому ланцюгу і потужність, що виділяється на переході, невелика, то пробій обернений. В цьому випадку можна управляти зворотним струмом шляхом зміни зовнішньої напруги, що підводиться до переходу.

Аналіз вольтамперної характеристики р-п переходу дозволяє розглядати його як нелінійний елемент, опір якого змінюється залежно від величини і полярності прикладеної напруги (мал. 3.8, б). При збільшенні прямої напруги опір р-п переходу зменшується. Із зміною полярності і величини прикладеної напруги опір р-п переходу різко зростає. Отже, пряма (лінійна) залежність між напругою і струмом (закон Ома) для р-п переходів не дотримується. Нелінійні властивості р-п переходів лежать в основі роботи напівпровідникових приладів, що використовуються для випрямляння змінного струму, перетворення частоти, обмеження амплітуд і т.д.

2. Температурні і частотні характеристики переходу. Еквівалентна схема р-п-переходу

Температурні і частотні властивості р-п переходу

Властивості р-п переходу істотно залежать від температури навколишнього середовища. При підвищенні температури зростає генерація пар носіїв заряду - електронів і дірок, тобто збільшується концентрація неосновних носіїв і власна провідність напівпровідника. Це наочно показують вольтамперні характеристики германієвого р-п переходу, зняті при різній температурі (мал. 3.9). Як видно з малюнка, при підвищенні температури прямий і зворотний струми ростуть, а р-п перехід втрачає своя основна властивість - односторонню провідність.

Залежність від температури зворотної гілки вольтамперної характеристики визначається температурними змінами струму насичення. Цей струм пропорційний рівноважній концентрації неосновних носіїв заряду, яка із збільшенням температури зростає по експоненціальному закону.

Для германієвих і кремнієвих р-п переходів зворотний струм зростає приблизно в 2-2,5 разу при підвищенні температури на кожні 10 °С.

Мал. 3.9. Вплив температури на вольтамперну характеристику р-п переходу

Прямий струм р-п переходу при нагріві зростає не так сильно, як зворотний струм. Це пояснюється тим, що прямий струм виникає в основному за рахунок домішкової провідності. Але концентрація домішок від температури практично не залежить. Температурна залежність прямої гілки вольтамперної характеристики визначається змінами струму і показника експоненти.

Для германієвих приладів верхня температурна межа 70...90°С. У кремнієвих приладів унаслідок більшої енергії, необхідної для відриву валентного електрона від ядра атома, ця межа вища: 120... 150°С.

Властивості р-п переходу залежать також від частоти прикладеної напруги. Це пояснюється наявністю власної ємності між шарами напівпровідника з різними типами провідності.

При зворотній напрузі, прикладеній до р-п переходу, носії зарядів обох знаків знаходяться по обидві сторони переходу, а в області самого переходу їх дуже мало. Таким чином, в режимі зворотної напруги р-п перехід є ємність, величина якої пропорційна площі р-п переходу, концентрації носіїв заряду і діелектричної проникності матеріалу напівпровідника. Цю ємність називають бар'єрною. При малій зворотній напрузі, прикладеній до р-п переходу, носії зарядів протилежних знаків знаходяться на невеликій відстані один від одного. При цьому власна ємність р-п переходу велика. При збільшенні зворотної напруги електрони все далі відходять від дірок по обидві сторони від р-п переходу і ємність р-п переходу зменшується. Отже, р-п перехід можна використовувати як ємність, керовану величиною зворотної напруги.

При прямій напрузі р-п перехід, окрім бар'єрної ємності, володіє так званою дифузійною ємністю. Ця ємність обумовлена накопиченням рухомих носіїв заряду. При прямій напрузі в результаті інжекції основні носії заряду у великій кількості дифундують через знижений потенційний бар'єр і, не встигнувши рекомбінувати, накопичуються в n- і р-областях. Кожному значенню прямої напруги відповідає певна величина заряду накопиченого в області р-п переходу.

Мал. 3.10. Еквівалентна схема p-n переходу

Дифузійна ємність не робить істотного впливу на роботу р-п переходу, оскільки вона завжди зашунтована малим прямим опором переходу. Найбільше практичне значення має бар'єрна ємність. У зв'язку з цим еквівалентна схема р-п переходу (схема заміщення) для змінного струму має вигляд, показаний на мал. 3.10. При зворотній напрузі дифузійна ємність відсутня і має дуже велику величину. При роботі на високих частотах опір ємності зменшується, і зворотний струм може пройти через цю ємність, не дивлячись на велику величину опору. Це порушує нормальну роботу приладу, оскільки р-п перехід втрачає властивість односторонньої провідності. Тому для роботи на високих частотах використовуються в основному точкові напівпровідникові прилади, у яких площа р-п переходу незначна і власна ємність мала.

В даний час є напівпровідникові прилади, що успішно працюють в дуже широкому діапазоні частот - до сотень мегагерц і вище.

3. Створення р-п-переходу

Всі електричні контакти можна розділити на три основні групи: омічні, нелінійні і інжекторні. Залежно від призначення контакту до нього пред'являються різні вимоги. Так, омічний контакт повинен володіти дуже малим перехідним опором, не спотворювати форму сигналу, не створювати шумів, мати лінійну вольтамперну характеристику. Подібні контакти необхідні для з'єднання елементів схеми один з одним, з джерелами живлення і т.д.
