Настройка SRM производится при инсталляции ОС и продолжается в ходе ее эксплуатации. Это процесс итеративный и, возможно, бесконечный, так как в ходе эксплуатации характеристики выполняемого системой потока работ могут уточняться и меняться. Мы уже отмечали в нашей книге, что мейнйфреймы обладают весьма высоким показателем производительность/стоимость, но реально высоким этот показатель может быть только тогда, когда производительность будет востребована в полном объеме. Эффективность работы SRM существенно зависит от параметров, заданных при его настройке, а гарантировать правильность определения пользователем большого числа параметров, многие из которых могут находиться в сложной зависимости друг от друга, невозможно. Поэтому возникла необходимость переложить планирование нагрузки в вычислительной системе или sysplex'е на ОС. В настоящее время надстройка над SRM, осуществляющая это планирование - Менеджер Нагрузки (WLM - Workload Manager) - включена в ядро ОС. WLM требует от администратора нагрузки задания определения сервиса и сам реализует это определение в рамках системы или sysplex'а. Определение сервиса производится не в терминах системных параметров, как для SRM, а в терминах пользователя. Таким образом, WLM требует от пользователя определение того, что нужно сделать, а не того, как это делать. Как это делать, WLM решает сам, учитывая конфигурацию системы и требования всех используемых подсистем, обеспечивающих собственные среды выполнения - как входящих в состав ОС (TSO, JES, Unix System Services и др.), так и отдельных программных продуктов (CICS, DB2, MQSeries и др.).

Определение сервиса включает в себя:

Политику сервиса - набор бизнес-целей управления, таких как время реакции и максимальная задержка выполнения. Каждой цели придается также весовой коэффициент, характеризующий важность достижения этой цели.

Классы сервиса, которые разбиваются на "периоды" - группы работ с одинаковыми целями и требованиями к ресурсам.

Группы ресурсов, которые определяют границы процессорной мощности в sysplex'е. Назначая классу сервиса группу ресурсов, администратор загрузки определяет минимальный и максимальный объем процессорного обслуживания для работы.

Правила классификации, которые определяют, как отнести поступившую работу к тому или иному классу сервиса.

Прикладные среды - группы прикладных функций, которые выполняются в АП сервера и могут быть вызваны клиентом. WLM в соответствии с определенными целями автоматически активизирует или останавливает АП сервера.

Среды планирования - списки ресурсов (первичных и вторичных) с отражением их состояния, которые позволяют гарантировать, что система (в составе sysplex'а) обладает достаточным ресурсом для выполнения работы.

Классы отчетности, используемые для получения более подробной информации о производительности внутри класса сервиса.

В соответствии с определением сервиса WLM обеспечивает распределение нагрузки между процессорами одной вычислительной системы и системами всего sysplex'а, управление временем задержки работы после прихода ее в состояние готовности, управление анклавами (транзакциями, например, DB2, выполняющимися параллельно в разных АП, возможно, на разных системах sysplex'а), управление запросами клиентов к серверами и получение информации о состоянии. Управление ведется WLM с динамической обратной связью, с учетом нагрузки в каждый текущий момент, а также распределения нагрузки на предыдущем интервале времени.

Следующим шагом в оптимизации использования ресурсов мейнфреймов и их sysplex'ов стало внедрение Интеллектуального Распорядителя Ресурсами IRD (Intellegent Resource Director). IDR обеспечивает возможность управлять несколькими образами операционной системы, выполняющимися на одном сервере (в разных логических разделах), как одним вычислительным ресурсом с динамическим управлением нагрузкой и балансировкой физических ресурсов - процессоров и каналов ввода-вывода - между многими виртуальными серверами. Система динамически перераспределяет эти ресурсы в соответствии с определенными бизнес-приоритетами с тем, чтобы удовлетворить непредсказуемые требования задач электронного бизнеса. IRD включает в себя три основных компонента:

LPAR CPU Management - логические разделы (LPAR) на одном z-сервере объединяются в виртуальные sysplex-кластеры и управляются в соответствии с бизнес-целями и их важностью, сформулированными для WLM;

Dynamic Channel Path Management - дает возможность динамически переключать канальные пути (через переключатель ESCON Director) от одного контроллера к другому, таким образом, WLM получает возможность обеспечивать раздел большей или меньшей пропускной способностью по вводу-выводу - в соответствии с требованиями и важностью выполняемой в нем задачи;

Channel Subsystem Priority Queuing - распространяет возможности приоритетной диспетчеризации ввода-вывода на весь LPAR-кластер: если важная задача не может обеспечить выполнение своих целей из-за нехватки пропускной способности ввода-вывода, раздел, выполняющий эту задачу, получает дополнительные каналы ввода-вывода.

IRD является частью широкомасштабного проекта IBM eLiza, целью которого является создания фундамента для информационных систем с уменьшенной сложностью и стоимостью эксплуатации, использования, администрирования. Хотя проект eLiza не ориентирован на единственную аппаратную платформу и операционную среду, по вполне понятным причинам z-серверы и z/OS являются "передним краем" его реализации. Цели проекта eLiza сформулированы как: самооптимизация (self-optimization), самоконфигурирование (self-configuration), самовосстановление (self-healing) и самозащита (self-protection).

Самооптимизация заключается в свойствах WLM и IRD эффективно перераспределять ресурсы в условиях непредсказуемой рабочей нагрузки. В z/OS V2 планируется распространить возможности IRD на разделы, выполняющие ОС, отличные от z/OS (z/VM, Linux).

Самоконфигурирование поддерживается такими средствами, как msys for Setup (обеспечение простой для пользователя установки программного обеспечения) и z/OS Wizards - web-базированные диалоговые средства настройки системы.

Самовосстановление поддерживается:

множеством функций контроля и восстановления оборудования (Hardware RAS), среди которых - определение различных сбоев и в ряде случаев - автоматическое переключение и восстановление, plug and play и "горячее" переключение ввода-вывода и др.;

дуплексной передачей структур соединения (System-Managed CF Structure Duplexing) - устойчивым механизмом, позволяющим обеспечить неразрывное соединение;

msys for Operations - обеспечением лучшей работоспособности приложений за счет большей информации о ресурсах и самовосстановления критических ресурсов, а также снижения вероятности и облегчения восстановления из-за ошибок оператора;

System Automation for OS/390 - продуктом, обеспечивающим восстановление приложений, ресурсов системы и sysplex'а - на базе принятой политики обслуживания.

Самозащита обеспечивается:

Intrusion Detection Services - средством, позволяющим обнаруживать атаки на систему и выбирать механизмы защиты;

Public Key Infrastructure - встроенной в z/OS системой аутентификации и авторизации на основе открытого ключа;

средствами безопасности, являющимися промышленными стандартами: LDAP, Kerberos, SSL, цифровые сертификаты и т.д.

Часть описанных средств уже имеется в составе z/OS, в рамках проекта eLiza предполагается их интеграция, расширение их возможностей в новых версиях, создание новых средств и перенос их на другие аппаратные платформы и в другие ОС IBM.

12.4 Операционная система z/VM

ОС z/VM [21, 24, 42] (последняя версия - V4R2) является высокопроизводительной многопользовательской интерактивной ОС, предоставляющей уникальные возможности в части выполнения различных операционных сред на одном вычислительном комплексе, поддержки интерактивных пользователей и клиент/серверных сред. Существует "легенда" о том, что VM родилась как инструментальное средство, предназначенное для использования только внутри IBM, и попала на рынок вопреки планам фирмы. Хотя IBM и опровергает эту легенду, она выглядит вполне правдоподобно. z/VM представляет интерес для применения прежде всего в таких случаях:

как инструментальная платформа для разработки и отладки системного программного обеспечения, в том числе, и других ОС, обеспечивающая эффективное использование вычислительных мощностей в процессе отладки и легкое восстановление после краха отлаживаемой системы;

как платформа для миграции на новые ОС и новые версии ОС и системного программного обеспечения, обеспечивающая параллельное функционирование как старого, так и нового программного обеспечения;

как платформа для информационных систем, требующих параллельного функционирования множества прикладных и операционных сред, хорошо друг от друга изолированных, с одной стороны, а с другой, легко устанавливающих связи друг с другом.

Уникальные свойства z/VM определяются ее архитектурой. Аббревиатура VM расшифровывается как Virtual Machine, и эта ОС в полной мере воплощает концепцию виртуальных машин: интерфейс процесса выглядит как интерфейс оборудования. Ядро z/VM составляет Управляющая Программа CP (Control Program), которая предоставляет для своих конечных пользователей рабочую среду, называемую виртуальной машиной (ВМ). ВМ в z/VM является аналогом процесса в других ОС: это тот "субъект", которому CP выделяет ресурсы. ВМ моделирует реальную вычислительную систему: процессор (или процессоры), память, устройства и каналы ввода-вывода. У пользователя создается впечатление, что в его распоряжении имеется реальная ЭВМ, доступная для него в привилегированном режиме. На самом же деле, в его распоряжении находится только то подмножество ресурсов, которое выделяет или моделирует для ВМ CP. PSW ВМ определяет для выполняющейся на ВМ программы состояние "супервизор" (привилегированное состояние). PSW же реального оборудования при выполнении такой программы определяет состояние "задача" (непривилегированное). При попытке программы, выполняющейся на ВМ, выполнить привилегированную команду происходит исключение, и управление получает CP. CP распознает причину исключения и выполняет для ВМ привилегированную команду или моделирует ее выполнение, после чего возвращает управление ВМ. Исключение и его обработка скрыты от ВМ, ВМ кажется, что ее привилегированная команда выполнилась на реальном оборудовании.

СP на выбор моделирует для ВМ архитектуры нескольких поколений мейнфреймов - от 370/XA до z900, а также виртуальную архитектуру ESA/XC (eXtended Confuguration), в которой ВМ могут быть доступны (при авторизации) адресные пространства других ВМ. В число компонентов архитектуры ВМ входят:

процессор/процессоры;

память;

внешняя память;

операторская консоль;

каналы и устройства ввода-вывода.

Поскольку CP предоставляет ВМ модель, неотличимую для нее от ресурсов реальной вычислительной системы, программа, выполняющаяся на ВМ, может (и должна) осуществлять управление этими ресурсами, то есть, в свою очередь, быть операционной системой. Такие ОС называются в z/VM гостевыми (guest). В документации z/VM CP иногда называют гипервизором, в отличие от супервизоров - управляющих программ гостевых ОС. Гостевая ОС может "знать" о том, что она работает под управлением гипервизора, в этом случае гостевая ОС может использовать обращения к CP (команда DIAGNOSE), а также гостевая ОС и CP могут распределять между собой управление ресурсами: гипервизор работает с интерфейсом оборудования, а гостевая ОС - с интерфейсом процесса. Если же гостевая ОС не знает о присутствии CP, то она выполняет управление созданной для нее моделью ресурсов в полном объеме. С этой точки зрения можно разделить гостевые ОС на четыре категории:

ОС, специально созданные как гостевые, которые могут работать только в среде ВМ под управлением гипервизора - CMS и GCS.

Полнофункциональные другие ОС мейнфреймов (VSE, z/OS и ее предшественники, Linux for zSeries), выполняющиеся "не зная" о существовании гипервизора.

Те же ОС, но адаптированные для выполнения в среде ВМ, адаптация состоит в том, что исключается дублирование функций в гипервизоре и супервизоре.

Гостевой ОС может быть другая (вторичная) CP, которая распределяет выделенное ей подмножество ресурсов между своими ВМ и своими гостевыми ОС, среди которых в свою очередь могут быть CP и т.д.

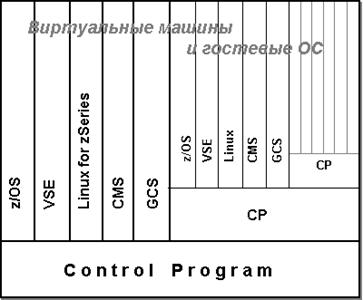

Рисунок 12.7 CP и виртуальные машины

Определение ВМ является квазипостоянным: оно создается один раз, а затем используется многократно. Определение ВМ сохраняется в каталоге CP, основным содержанием элемента каталога CP является описание ресурсов, выделяемых ВМ. При запуске ВМ на выполнение CP на основе элемента каталога строит Блок Определения Виртуальной Машины - VMDBLK (Virtual Machine Definition BLocK), в котором содержится описание ресурсов ВМ (либо непосредственно в VMDBLK, либо как ссылки на другие управляющие блоки) и их текущего состояния. Если для ВМ создается несколько виртуальных процессоров, то для каждого процессора создается свой VMDBLK, но только один из VMDBLK каждой ВМ является базовым - тот, который содержит описание памяти ВМ. Свой VMDBLK имеет также и CP. Все VMDBLK связаны в кольцевой список.

Управление памятью

Возможно, главным ресурсом, которым управляет CP, является реальная память, и с этой точки зрения CP может создавать ВМ трех типов:

Тип V=V - ВМ, которой выделяется только виртуальная память, требуемый размер памяти дя ВМ обеспечивается за счет динамической трансляции адресов и страничного свопинга.
