ведение библиотек ICCF (см. ниже);
доступ к файлам VSE;
доступ к очередям;
интерактивное выполнение системных утилит;
организацию и выполнение потока заданий в интерактивном разделе.
Для взаимодействия с пользователем ICCF использует несколько типов полноэкранных панелей:
панели выбора (меню);
панели ввода данных;
списковые панели;
панели подсказок;
панель текстового редактора.
ICCF обеспечивает собственные библиотеки и подбиблиотеки, предназначенные прежде всего для хранения текстов программ и заданий. Файлы в библиотеках ICCF состоят из записей размером 88 байт, из которых первые 80 используются для данных, а в 8 байтах находятся два указателя, связывающие записи файла в двунаправленный список. Для библиотек ICCF определяются права доступа. С точки зрения доступа имеется три типа библиотек:
COMMON - библиотеки, содержащие некоторую общую информацию (общие процедуры, макросы и т.п.), к таким библиотекам имеют доступ все пользователи, но только для чтения, только системный администратор имеет доступ к этим библиотекам для записи;
PUBLIC - библиотеки, доступные всем пользователям для чтения и для записи;
PRIVATE - библиотеки, доступные только для одного пользователя.
Права доступа назначаются системным администратором.
Другие компоненты
Для обеспечения одновременной работы многих пользователей и ряда других своих функций ICCF использует компонент VSE/CICS (Customer Information Control System), который обязательно должен устанавливаться вместе с ICCF.
Функциональность CICS значительно шире, чем только поддержка интерактивного интерфейса VSE. CICS является мощным сервером транзакций, который доступен на всех аппаратных и операционных платформах IBM и применяется для обеспечения совместного доступа к данным множества разноплатформенных компонентов информационной системы. VSE/CICS представляет собой набор программных единиц и системных таблиц, которые выполняются в отдельном статическом разделе и обеспечивают:
безопасность - авторизацию доступа пользователей к данным;
управление терминалами;
управление задачами - с мультипрограммным управлением транзакциями в разделе CICS;
управление программами, включая поддержку множественных языковых сред и параллельное выполнение транзакций в одной программе;
сериализацию доступа к данным параллельно выполняющихся транзакций;
ведение журнала и восстановление целостности данных после сбоев.
Во всех промышленных применениях VSE CICS является практически обязательным компонентом, и прикладные программы для таких применений создаются с использованием платформенно-независимого API CICS для доступа к данным.
VSE/BTAM (Basic Telecommunication Access Method) является базовым телекоммуникационным методом доступа, обеспечивающим управление локальными и удаленными устройствами с использованием протоколов BSC или Asynch. BTAM не требует отдельной инсталляции и входит в состав VSE/AF.
VSE/VTAM - (Virtual Telecommunication Access Method) является дополнительным методом телекоммуникации, управляющим взаимодействиями между устройствами в сети SNA. Он поддерживает локальные и удаленные рабочие станции в одно- или многомашинной сети. Если VSE/ESA установлена в узле сети, VTAM позволяет:
пользователям и приложениям получать доступ к приложениям, установленным в другой системе;
обмениваться данными с другими системами;
другим системам получать доступ к VSE.
VTAM устанавливается как опционный компонент VSE/ESA и выполняется как задача в отдельном статическом разделе.
12.3 Операционная система z/OS
z/OS (раньше - OS/390, еще раньше - MVS) является стратегической для IBM ОС мейнфреймов [21, 24, 41]. Именно в этой ОС в первую очередь осваиваются новые свойства аппаратной платформы, именно в этой ОС в первую очередь становятся доступными новые версии стратегических продуктов промежуточного программного обеспечения, именно эта ОС рассчитана на применение в самых мощных и производительных вычислительных комплексах и sysplex'ах (тесно связанных многомашинных комплексах, которые "выглядят" с точки зрения управления и распределения нагрузки как одна вычислительная система). Последняя на сегодняшний день версия этой ОС - z/OS V1R3.
ОС OS/360 MVT, находившаяся "у истоков" этой линии, работала только с реальной памятью, создавая в ней динамические разделы по мере необходимости. В ОС MVS сложились концепции управления виртуальной памятью и другими основными ресурсами, оставшиеся в принципе неизменными и до настоящего времени. Переименование системы в OS/390 было связано с интеграцией в систему ряда программных серверов, ранее существовавших в виде отдельных программных продуктов, а в z/OS - с адаптацией к 64-разрядной z-архитектуре. Длительная история эволюционного развития MVS - OS/390 - z/OS привела к тому, что на сегодняшний день z/OS является системой настолько сложной и богатой возможностями, что описать их все даже на структурном уровне - задача невыполнимая в объеме одной книги. Тем не менее, мы попытаемся (ни в коей мере не претендуя на полноту) дать читателю некоторое представление о компонентах управления теми ресурсами, которые являются предметом нашего основного внимания.

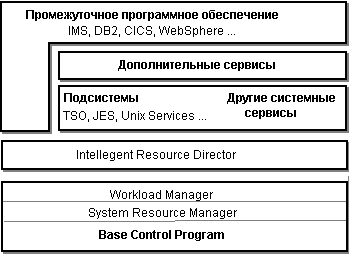

Примерная структура системного программного обеспечения в составе z/OS показана на рисунке 12.5.
Рисунок 12.5 Структура программного обеспечения z/OS
Мы отметили, что развитие этой ОС происходило исключительно эволюционным путем. Внедрение новых возможностей управления ресурсами в ОС происходит, как правило, по следующему сценарию:
новый управляющий сервис разрабатывается и внедряется как отдельный программный продукт, продаваемый отдельно от ОС;
новый программный продукт включается в комплект поставки ОС;
новый продукт интегрируется с ядром ОС, возможно, становится частью ядра.
Хотя понятие "ядро" для z/OS точно не определено, мы называем ядром Базовую Управляющую Программу (BCP - Base Control Program), осуществляющую низкоуровневое управление такими ресурсами, как память, процессы, средства коммуникаций. Надстройки над низкоуровневым управлением (в составе самой BCP или на более высоких уровнях системного программного обеспечения) позволяют управлять политиками распределения ресурсов. Ряд системных сервисов, не входящих в состав ядра, но работающих в режиме супервизора, являются подсистемами - средами выполнения приложений. Дополнительные системные сервисы расширяют возможности сервисов, включенных в базовый комплект. Некоторые программные продукты IBM, относящиеся к классу промежуточного программного обеспечения, также можно назвать подсистемами, так как они создают собственные среды. Эти продукты также тесно интегрированы с системой, и в ядро системы включены функции поддержки этих продуктов.
Управление памятью
Управление памятью является, возможно, самым интересным свойством z/OS. Аббревиатура первого названия ОС - MVS расшифровывается как Multiply Virtual Storage и отражает именно аспект управления памятью. Каждая задача в MVS (и в ее современных наследниках) обладает собственным виртуальным АП. Размер этого АП составлял 16 Мбайт в ранних версиях ОС (24-битный адрес), 2 Гбайта, начиная с MVS/XA (31-битный адрес) и 16 эксабайт в z/OS (64-битный адрес). Мы рассмотрим сначала первые две модели адресации, а затем отдельно расскажем об "освоении" системой 64-битного адреса.
Распределение виртуального АП для 24- и 31-битого размера адреса показано на рисунке 12.6. Нижняя часть виртуального АП занята системой, она перекрывается для всех АП, но для прикладных программ недоступна. Верхняя часть виртуального 16-Мбайтного АП - общая область памяти, занимаемая объектами, совместно используемыми разными задачами. Это как разделяемые объекты данных, так и совместно используемые программные коды, например, системные сервисные службы, такие как TSO и т.п. АП между этими двумя областями является частным АП задачи. При расширении АП до 2 Гбайт дополнительная часть общей области памяти, смежная со "старой" появляется по другую сторону 16-Мбайтной границы, остальная часть дополнительного АП является дополнительным частным пространством задачи. Таким образом, задачи, в которых выполняются программы, разработанные для 24-разрядных версий MVS, видят привычную для себя структуру 16-Мбайтного АП, задачи, созданные для новых версий, видят полную структуру 2-Гбайтного АП. Размещение в памяти и выполнение программы определяется параметрами RMODE и AMODE. Первый из этих параметров определяет размещение программы в нижней или верхней части АП. Значение параметра AMODE отображается на соответствующий бит PSW и определяет режим выполнения некоторых команд процессора, при AMODE=24 команды, работающие с адресами, используют 24-битный адрес, при AMODE=31 - 31-битный адрес. Каждая программная секция характеризуется своими параметрами RMODE и AMODE, таким образом, режимы адресации могут изменяться и в ходе выполнения одной задачи.
z/OS предоставляет также приложениям возможности использовать дополнительные АП. Хотя реализации всех этих возможностей используют описанные выше регистры доступа AR, с точки зрения приложений их можно разделить на 4 направления:
коммуникации "пересечения памяти" (cross memory communications);
явное использование дополнительных АП (AR ACS mode);
пространства данных (data spaces);
гиперпространства (hiperspaces).
Коммуникации пересечения памяти позволяют программе передавать управление в другое АП. Управление передается не "напрямую", а через системный вызов (блок запроса SRB). Различают синхронные и асинхронные коммуникации пересечения памяти.
В так называемом первичном режиме AR-программа работает только с данными, расположенными в первичном АП. В режиме же управления памятью через регистры доступа в режиме ACS AR-программа может определять регистры AR, используемые для трансляции адресов и, таким образом, употреблять обычные команды обращения к данным для работы с параллельными АП. Программа, однако, не может передавать управление в другое АП, для этого режим ACS AR надо комбинировать с коммуникациями пересечения памяти.
Пространства данных и гиперпространства являются дополнительными именованными АП размером от 4 Кбайт до 2 Гбайт, используемыми только для размещения данных.
Программа, использующая пространства данных, должна работать в режиме ACS AR. Она использует системные вызовы для создания и удаления пространства данных и управления им, команды же, выполняемые в основном АП, могут непосредственно манипулировать данными в пространстве данных.
Программа, использующая гиперпространства, может работать в первичном режиме AR. Она использует системные вызовы для создания и удаления пространства данных и управления им, а также для того, чтобы пересылать данные между гиперпространством и основным АП. Обмен между первичным АП и гиперпространством ведется 4-Кбайтными блоками.
Пространства данных или гиперпространства могут содержать также и программные коды, но передавать управление на эти коды непосредственно программа не может. Для выполнения эти коды должны быть пересланы в буфер в первичном АП. Физически оба вида пространств могут размещаться как в основной, так и в расширенной памяти, но для пространства данных предпочтение отдается основной памяти, а для гиперпространства - расширенной. Для управления пространствами данных система использует те же механизмы страничного обмена, что и для первичного АП. Поскольку же манипулирование данными в гиперпространстве несколько ограничено, для управления гиперпространством используются более простые и более эффективные алгоритмы.
В z/OS имеется также механизм отображения в память объектов данных (data-in-virtual), аналогичный файлам, отображаемым в память, в Unix. Этот механизм позволяет назначить "окно" виртуальных адресов, просматривать в этом окне нужную часть объекта данных и перемещать окно по мере необходимости. Отображение данных возможно (и предпочтительно) в пространство данных или в гиперпространство.
Приложение получает память в своем виртуальном АП, используя системные вызовы явного (GETMAIN или STORAGE) или неявного выделения памяти. Управление выделением памяти ведется при помощи так называемых подпулов. Подпулы состоят из 4-Кбайтных блоков памяти и формируются динамически: блоки добавляются в подпул или удаляются из него по мере необходимости. Система удовлетворяет каждый запрос на выделение памяти из одного блока (разумеется, кроме тех случаев, когда размер запроса превосходит размер блока). При размещении небольших запросов система ищет свободное место в уже выделенных блоках по принципу "самый подходящий" и лишь при невозможности удовлетворить запрос таким образом выделяет новый блок.
При создании любой задачи для нее обязательно создается подпул 0, но в задаче может быть создано и большее число подпулов. Любой подпул может использоваться только одной задачей или разделяться несколькими задачами. Подпул 0 разделяется задачей со всеми ее подзадачами, но если подпул 0 задачи определен как неразделяемый, для каждой подзадачи будет создаваться свой подпул 0. Монопольно используемые подпулы освобождаются с окончанием задачи, которая ими владеет. Разделяемые подпулы сохраняются, пока сохраняется хотя бы одна из использующих их задач.
