Для того, щоб побудувати кумулятивні криві окремо для легкового, вантажного та інших транспортних потоків, відповідно підраховується кількість автомобілів, що рухаються в даних швидкісних діапазонах (%) окремо для кожного з видів транспорту, які розглядаються.

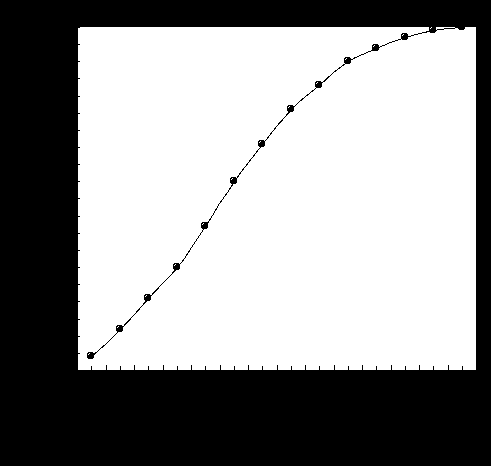

Р ис. 6. Кумулятивна крива : V_{15 ,} V_{50 ,} V₈₅ – швидкості 15% , 50% та 85% забезпеченості для транспортного потоку.

III. Тип 3

Задачі типу 3 виникають при роботі з картами на стадії підготовки до геодезичних вишукувань чи при складанні планів та карт на основі геодезичних вишукувань

а) Визначити з точністю до 0,1 промилі похил лінії АБ , якщо на карті М 1 : 10000 АБ = 1,5 см , а висота перерізу рельєфу 2,5 м. Точки А і Б розташовані на сусідніх горизонталях.

Г оризонталі

Б¹

i =?

l

Б

Рис. 7. Рисунок до задачі 3а :

При М 1 : 10000 – в 1см 100м. Отже , перевищення в 2,5 м відбувається на відрізку довжиною: L = 100м х 1,5 = 150 м.

Визначаємо похил:

, = = 0,0166 17 %₀

б) Визначити висотну відмітку точки К , яка знаходиться на відрізку АБ. Довжина АБ на карті складає 12мм , КБ = 9мм. Точка А лежить на горизонталі 25,0м , а точка Б на горизонталі 27,5м.

KK

25,0

27,5

Рис. 8. Рисунок до задачі 3б .

Перевищення між горизонталями ББ¹ = 27,5 – 2.5,0 = 2,5м

На карті АК = АБ – КБ = 12мм – 9мм = 3мм ;

Позначимо : Б¹Б = H ; К¹К = h ;

; h = .

Висотна відмітка точки К : H_к = А_А + h ;

H_К = 25,0м + 0,625м = 25,625м .

в) Визначити масштаб карти, на якій довжина відрізка АВ становить 1 см, різниця висотних відміток між кінцями відрізку – 1,0 м, а похил лінії АВ становить 20%₀

_В

_{h=1,0 м А х х = 1,0 / 0,02 = 50 м;}

h/x = 20%0,

х = 1,0 / 0,02 = 50 м;

якщо 50 м на карті відповідають 1 см відповідно до умови задачі, то масштаб карти становить 1:5000.

Отже, М 1:5000.

Контрольні запитання до курсу «Інженерні вишукування»

1. Види інженерних вишукувань

2. Окреслити місце економічних вишукувань в загальній схемі проектно-вишукувальних робіт.

3. Які завдання економічних вишукувань ?

4. Окреслити місце технічних вишукувань в загальній схемі проектно-вишукувальних робіт.

5. Яке завдання технічних вишукувань ?

6. Якою є послідовність виконання проектно-вишукувальних робіт ?

7. Визначення економічних вишукувань та мета їх проведення.

8. Склад економічних вишукувань

9. Періоди проведення економічних вишукувань.

10. Якими є джерела інформації при проведенні економічних вишукувань ?

11. Що таке дорожні витрати ?

12. Що таке транспортні витрати ?

13. Показники порівняльної та загальної економічної ефективності.

14. Якою є умова оптимальності дорожніх мереж ?

15. Якою є послідовність визначення конфігурації дорожніх мереж ?

16. Економічні вишукування як основа економічного проектування.

17. Транспортні вишукування як складова економічних вишукувань.

18. Склад транспортних вишукувань.

19. Як проводиться облік руху транспортних потоків ?

20. Встановлення (вишукування) основних характеристик транспортних потоків.

21. Якими є методи визначення інтенсивності та складу руху ?

22. Визначення перспективної інтенсивності руху.

23. Визначення приведеної інтенсивності руху.

24. Швидкості руху.

25. Що таке миттєва швидкість, яка її відмінність від інших швидкостей ?

26. Як визначити середню швидкість транспортного потоку та швидкість організації руху ?

27. Що таке швидкості руху транспортного потоку 15%, 50% та 85% забезпеченості, як вони визначаються?

28. Визначення швидкості сполучення, встановленої швидкості.

29. Визначення технічної, експлуатаційної швидкостей руху.

30. Послідовність проведення технічних вишукувань

31. Види технічних вишукувань

32. Підготовчий період технічних вишукувань

33. Польовий період технічних вишукувань

34. Камеральний період технічних вишукувань

35. Особливості технічних вишукувань при різних формах рельєфу

36. Особливості технічних вишукувань на перетинах доріг

37. Особливості та склад технічних вишукувань мостових переходів

38. Основні документи, які треба отримати в результаті вишукувань мостового переходу

39. Що таке ситуаційний топографічний план ?

40. Що таке крупномасштабний топографічний план ?

41. Яка мета проведення інженерно-геодезичних вишукувань ?

42. Склад інженерно-геодезичних вишукувань.

43. Опірні геодезичні мережі.

44. Які особливості дорожніх інженерно-геодезичних вишукувань ?

45. Трасування та закріплення основних елементів траси на місцевості.

46. Які особливості складання пікетажного журналу при різних формах рельєфу ?

47. Як виконується нівелювання та висотне закріплення траси ?

48. Як виконується нівелювання поперечників?

49. Окреслити особливості інженерно-геодезичних вишукувань мостових переходів.

50. Яким є склад інженерно-геологічних вишукувань ?

51. В чому полягають польові інженерно-геологічні вишукування ?

52. Електророзвідувальні та сейсмоакустичні методи геологічних вишукувань.

53. Які особливості інженерно-геологічних вишукувань мостових переходів?

54. Як проводяться вишукування місцевих дорожньо-будівельних матеріалів?

55. Який склад інженерно-гідрометричних вишукувань ?

56. Як проводяться водомірні спостереження?

57. Які є методи промірювання глибин на річках ?

58. Як визначається швидкість течії ?

59. Як визначаються витрати в заданому перерізі?

60. Який склад екологічних вишукувань ?

61. В чому полягає мета розробки та який склад ОВНС ?

62. Як визначити концентрацію у повітрі шкідливих речовин від руху транспортних потоків?

63. Як визначити вплив шкідливих речовин від руху транспортних потоків на стан здоров’я населення ?

64. Як визначити забруднення довкілля відпрацьованими газами ?

65. Яким є вплив транспортного шуму на стан здоров’я населення?

66. Як визначаються рівні транспортного шуму ?

67. Якими можуть бути заходи по зниженню рівнів загазованості, транспортного шуму ?

68. Аеровишукування та методи їх проведення.

69. Передбудівні вишукування.

70. Особливості вишукувань при реконструкції.

71. Експлуатаційні вишукування.

72. Особливості містобудівних вишукувань.

73. Проаналізувати взаємозв`язок різних видів інженерних вишукувань

Контрольні задачі до курсу «Інженерні вишукування»

1. Визначити кут повороту траси, якщо правий по ходу кут становить 190 градусів.

2. Визначити пікетажне положення точки К, якщо похил АК складає 20‰, а пікетажне положення т.А: ПК8+16. Висотні відмітки початку і кінця відрізку, відповідно:

3. Визначити кут повороту траси, якщо правий по ходу кут становить 60 градусів.

4. Визначити кут повороту траси, якщо правий по ходу кут становить 320 градусів.

1. Визначити висотну відмітку точки Р, що знаходиться на відрізку АВ, довжина якого на карті становить 17 мм, довжина ВР на карті – 6 мм. Кінці відрізка А та В знаходяться на горизонталях, відповідно, 22,5 та 25,0 м. Навести рисунок.

6. Визначити масштаб карти, на якій похил відрізка АБ, кінці якого розташовані на сусідніх горизонталях, складає 5‰ при висоті перерізу рельєфа 2,5м. Довжина АВ на карті – 1см. Навести рисунок.

7. Визначити перспективну інтенсивність руху, якщо інтенсивність в період вишукувань складає 120 авт/г, коефіцієнт щорічного прирощення інтенсивності – 0,5, а перспективний період – 20 років.

8. Визначити інтенсивність руху в період 15.00-16.00, якщо при визначенні інтенсивності руху в період 10.00-11.00 того ж дня вона складала 500 авт/г, а коефіцієнти годинної нерівномірності є наступними: К_10-11 = О,71; К_15-16 = 1,65.

9. Визначити приведену інтенсивність руху транспортного потоку, якщо фактична інтенсивність складає 370 авт/год, визначений під час спостережень склад руху : легкових автомобілів – 70%, вантажних до 2 т –20% (коефіцієнт приведення 1,5); автобусів – 8% (коефіцієнт приведення 2,5); тролейбусів – 2% ( коефіцієнт приведення 3,0).

10. Визначити технічну швидкість на маршруті довжиною 10 км, якщо ходовий час руху складає 20 хв., а час затримок – 5 хв.

11. Визначити технічну швидкість на маршруті довжиною 15 км, якщо ходовий час руху складає 0,25 год., а час затримок – 5 хв.

12. Визначити експлуатаційну швидкість на ділянці, якщо відстань між її та кінцевими пунктами складає 15 км, ходовий час руху 25хв. ,час на планові та позапланові зупинки 15 хв., час обороту в кінцевих пунктах 7 хв.

13. Визначити швидкість сполучення на ділянці, якщо відстань між її початковим та кінцевим пунктами складає 25 км, ходовий час руху 25хв., час на планові та позапланові зупинки - 12 хв

14. Побудувати та дати оцінку кривій розподілу швидкостей руху та кумулятивній кривій, одержаним на основі нижче наведеного розподілу миттєвих швидкостей руху транспортного потоку в умовах міста:

15. Визначити середню швидкість та швидкість організації руху для транспортного потоку на основі вказаного вище розподілу миттєвих

Література

1. А.Я. Хом’як. Інженерні вишукування у транспортному будівництві. – К: Знання, 2007 – 348 с.

2. Автомобільні дороги. ДБН В.2.3-4:2007. - К.: Мінрегіонбуд України, 2007 . – 91 с.

3. Інженерні вишукування для будівництва. ДБН А.2.1-1-2008. - К.: Мінрегіонбуд України, 2008. – 64.

4. О.А. Білятинський, В.И. Заворицький, В.П. Старовойда, Я.В. Хом`як. Проектування автомобільних доріг, частина I. -К.:Вища школа, 1997. – 518 с.

5. О.А. Білятинський, В.П. Старовойда, Я.В. Хом`як. Проектування автомобільних доріг , частина II.- К.: Вища школа , 1998 . – 412 с.

6. Н.Г. Видуев, Ю.В. Полищук . Инженерные изыскания. К.: Вища школа , 1979 . – 269 с.

7. Я.В. Хомяк . Проектирование сетей автомобильных дорог.- М: Транспорт , 1983. – 207 с.

8. Г.А.Федотов. Автоматизированное проектирование автомобильных дорог. - М: Транспорт, 1986. - 317 с.

9. Гарбук С.В. Космические системы дистанционного зондирования Земли. – М: «СканЭкс», 1997 – 205с.
