Графік ілюструє ріст продуктивності з характерним максимумом при рості параметра, що характеризує технологічну систему.

Графік показує інтенсивний ріст продуктивності при обмеженому числі верстатів і практично постійний її рівень у випадку збільшення числа верстатів, але при сталості інтенсивності вхідного потоку заготівель. Це говорить про недоцільність збільшення числа верстатів на ділянці у випадку, якщо не будуть використані інші критерії оцінки його роботи.

Спочатку можна зажадати максимальної продуктивності ділянки ротаційного обкатування. Хоча це і є недостатньою умовою ефективності роботи ділянки.

Проте, оптимізація роботи ділянки може здійснюватися по декількох критеріях.

Таким чином, оптимізація рішення зводиться до оптимізацію вираження

Оптимізація вираження може бути ефективно виконана за допомогою інструментів "Mathcad-8", "Optimization" або "Matlab ", інструментарій "Optimization".

3.3 Аналіз математичної моделі

Приймаючи сталість фазової щільності, що цілком припустимо в наших умовах функціонування вантажопотоків одержимо, що залежність значення вантажопотоку від щільності прийме вид, рис.3.9.

Залежність розміру вантажопотоку від швидкості буде відбита на графіку рис.3.10.

І на графіку, рис.3.11, приведена залежність розміру вантажопотоку від цінового потенціалу.

Для побудови імітаційної моделі необхідно скористатися такими рівняннями.

У випадку рівня А, мал.1,ми одержимо такий комплект рівнянь:

;

……………………

……………………;

;

……………………;

Для рівня У система рівнянь висловиться в такий спосіб:

;

;

;

;

;

.

Для рівня С система основних рівнянь прийме вид:

;

;

;

;

;

.

Крім того, на системи рівнянь повинні бути накладені групи обмежень, що характеризують технічні можливості транспортних систем різноманітного рівня. Крім того, аналогічні обмеження, що стосуються технічних можливостей транспорту, накладаються і на міжрівневий транспорт.

Призводимо ці обмеження.

- обмеження по швидкості прямування;

- обмеження на пропускну спроможність

Останнє, що дозволяє дати замкнуте рішення, ця наявність рівнянь зв'язку між різноманітними рівнями транспортної системи підприємства. Вони можуть бути виражені у виді рівнянь балансу типу:

У поділі присвяченій розробці імітаційної моделі призводимо результати, що характеризують обрані транспортні потоки з заданими параметрами.

РОЗДІЛ 4 ПОБУДОВА ІМІТАЦІЙНОЇ МОДЕЛІ ТРАНСПОРТНОЇ СИСТЕМИ

Для побудови імітаційної моделі скористаємося системою імітаційного моделювання "Stratum- 2000", розробленої в однім із головних російських університетів.

У моделюючому середовищі Стратум застосовані багато передових технологій - D&D, гипер, видимості периферії, відкритості dll, мультимедиа, 3D, анімація, ієрархія, инструментальність, пряме відео, мережа, об'єктне проектування, стандартний обмін Windows.

4.1 Основні властивості середовища проектування

D&D-технологія.

Зображення об'єкта може знаходитися у визначених координатах у вікні. Їхнє значення зберігається в перемінних Org і Org. Якщо на поле схеми встановлений імідж Drag&Drop, те вказівка і захоплення мишкою графічного об'єкта, що має ім'я, призведе до керування відповідними координатами. Таким чином, якщо схема використовує значення перемінних Org і Org, те можна маніпулювати віртуальним світом об'єктів на екрані, впливаючи на їхні властивості, модель.

Інтерфейс стає більш природним. Іміджі одержують не вид функціональної схеми, а набору об'єктів із натуральним зображенням, переміщаються в просторі (фізичному, фазовому, геометричному, віртуальному, технологічному і так далі).

Оскільки будь-яке середовище споконвічно обмежене, те важливою властивістю є можливість її розвитки користувачем незалежно від розроблювача. Користувач у стані самий вносити в її зміни за рахунок написання власних іміджів, що стануть його новими інструментами. Можна оголосити власні функції. Можна написати програму обчислення будь-яких дій на мові програмування й оформити їх у виді dll, оголошені в ній функції будуть доступні, видимих із моделі.

Ієрархія.

Схеми й іміджі вступають між собою в явище ієрархії. Імідж може входити до складу схеми. Імідж самий може бути схемою і складатися з іміджів, пов'язаних між собою. Таким чином, можна реалізувати необмежену вкладеність. Можна використовувати також явище рекурсії. Ієрархія підтримує методологію проектування, дає методи боротьби зі складністю, реалізує механізм спадкування, тобто придбання нових рис за рахунок зв'язування окремих незалежних сутностей.

Інструментальність.

Середовище припускає, що вам даються інструменти. Задачу або проект необхідний вам ви виготовте їх за допомогою самостійно. Середовище не є автоматизованим робочим місцем, не алгоритмізує окрему задачу, але сприяє написанню таких продуктів. У порівнянні з відомими інструментальними засобами (FoxPro, Paint, 3DMax і іншими) середовище:

1. об'єднує усі види уявлення інформації в однім продукті (можливість використовувати інші редактори залишається, тому що підтримується Windows стандарт) - музика, зображення (растровое, об'єктне), бази даних, моделі, зображення, відео, і так далі;

2. надає всі параметри кожного з видів інформації для керування їх з одного центру - моделі, що може бути простою структурою даних або потужним рахунковим засобом, що перетворить значення одних параметрів в інші;

3. модель може змінюватися користувачем непрограмістом або інший моделлю, підтримується математична нотація;

4. середовище є відкритої, для користувачів із кваліфікацією програміста даються мовна нотація;

5. середовище реалізує об'єктний принцип проектування і сама є системою проектування.

Об'єктне проектування.

Середовище підтримує процес проектування, дозволяючи проінтерпретувати проект, оживити його, зберегти процес створення проекту, коректувати будь-які складового проекту без зміни інших. Середовище реалізує об'єктний принцип опису сутностей. Середовище дозволяє як функціональний засіб опису, так і об'єктний, підтримується інформаційно-логічний засіб. Використовується математична і мовна нотація, вирішується їхня комбінація.

У цьому випадку користувач у праві самий вирішити, - на якій стадії йому зупинитися: вербальний опис, графічне зображення проекту, функціональний опис, конструктор - інструментарій середовища користувача.

4.2 Побудова імітаційної моделі

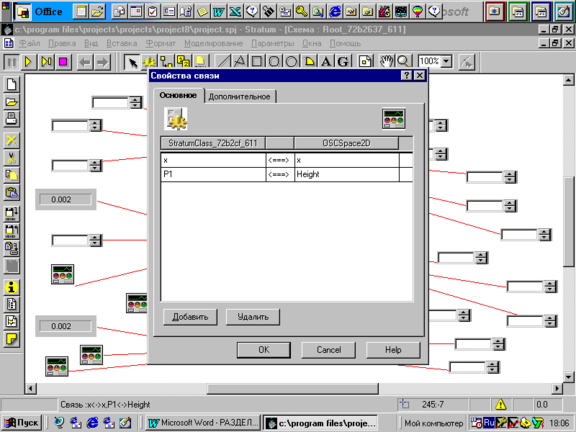

Проектування моделі починаємо в такій послідовності. Попередньо виберемо основний імідж, щовідображає рівень транспортної системи А. Це буде імідж типу StratumClass_726raf_ 611, зробимо запис програмного блока в меню текст і з'єднаємо його з іміджем графічної візуалізації OSCS2D (двумірный осцилограф). З'єднання виконай з поміччю спеціальної лини зв'язку, де установимо властивості зв'язку і його параметри (прошарки), а також зазначимо що переміщаються по цих линах перемінні, див. рис.4.1.

Рис. 4.1- Встановлювані характеристики зв'язку

Для запровадження чисел, що характеризують пропускну спроможність каналу транспортної системи скористаємося іміджами Numberln (поле запровадження числа) і для візуалізації висновка чисельних даних іміджем Numberln ( поле висновка числа). Такий рівень буде відбитий іміджем StratumClass_72е2860_ 611 до якого залучені аналогічні іміджі графічної візуалізації, а також иміджа і висновка цифрової інформації.

І нарешті останній рівень включає імідж StratumClass_72f1f110_611с супутніми іміджами Status_Out і OSCSpace2D.

При цьому, програмний модуль іміджу Numberln, поле запровадження числа має форму

STRING WindowName

HANDLE HSpace

HANDLE local HObject,_HObject

FLOAT local wNotifyCode,msg,rez,_Value

STRING local str

FLOAT Value,Step

FLOAT Org,Org

if (~_Value!= ~Value)

logmessage(String(~Value))

rez:=SetControlText2d(~HSpace,~HObject,String(~Value))

_Value:= ~Value

exit()

endif

if (msg==WM_CONTROLNOTIFY)

if (wNotifyCode==768)

str:=GetControlText2d(HSpace,HObject)

Value:= Float(~str)

if (String(~Value)!=~str)

// rez:=SetControlText2d(HSpace,HObject,str)

Value:= Float(str)

endif

_Value:= ~Value

endif

exit()

endif

if (HObject == #0)

if (WindowName!= "" && (~HSpace==#0)); HSpace:= GetWindowSpace(~WindowName); endif

if (~HSpace == #0); exit(); endif

if (GetWindowProp(GetWindowName(~HSpace),"CLASSNAME")!= GetClassName(".."))

_HObject:= CreateObjectFromFile2D(~HSpace,AddSlash(GetClassDirectory(GetClassName("")))+GetClassName("")+".vdr", Org,Org,PFC_MOVEOBJECT)

endif

HObject:= GetObject2dByName(~HSpace,~_HObject,"edit")

rez:=DelGroupItem2d(~HSpace,GetObjectParent2d(~HSpace,~HObject),~HObject)

if (~HObject)

registerobject(~HSpace,~HObject,"",WM_CONTROLNOTIFY,0)

rez:=SetControlText2d(~HSpace,~HObject,String(~Value))

_Value:= ~Value

endif

endif

У свою чергу програмний модуль того ж іміджу для висновка значень Numberlend View також приобретет такий вид

SetStatusText (pos,string(value))

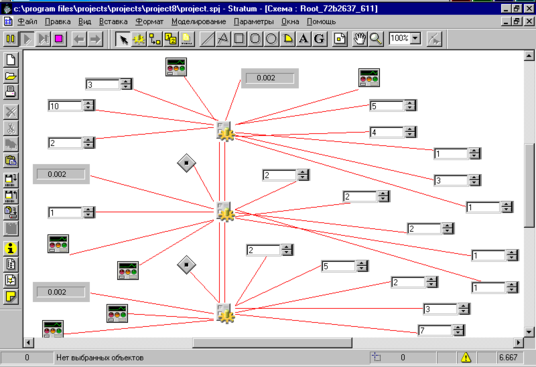

Загальна структура імітаційної моделі, виконана відповідно до пропозицій поділу, подана на рис.4.2.

Рис. 4.2- Загальна структура імітаційної моделі в пакеті Stratum- 2000

Основні іміджі Stratum Class, рис. 4.2., подані по вертикалі ВІДПОВІДНО до рівнів А, У,С.

З використанням запису за допомогою ідентифікаторів рівняння балансу виглядають у такий спосіб:

На рівні А, X1-X2-Y1-Y2-Y3=A1, програмний модуль у цьому випадку имеет вид

FLOAT S1,S2,P1,P2,V1,V2,A1,t

t:=1

t:=t+1

x:=1

x:=x+1

b1:=3

a:=1

P1:= -1/b1*(a*f^2)

g1:=5

V1:=g1/P1

b2:=2

f:=3

P2:= -1/b2*(a*f^2)

g2:=2

V2:=g2/P2

S1:=12

X1:=S1*P1*V1*t

S2:=30
