После определения масс заготовки и детали определяем коэффициент использования материала:

Вариант 1.Технологический процесс заготовкой для которого служит прокат.

Рассчитаем себестоимость детали, которая изготавливается по действующему на предприятии технологическому процессу. В этом случае заготовкой служит прокат.

Себестоимость заготовки из проката:

Sзаг. = М+ΣСо.з. [2,стр.30], где

М – затраты на материал заготовки, руб.;

ΣСо.з. – технологическая себестоимость операций правки, калибрования прутка, резки на штучные заготовки.

Со.з.= , руб. [2,стр.37], где

Сп.з. – приведенные затраты на рабочем месте, руб./ч.

Тшт.(шт.-к.) – штучное или штучно-калькуляционное время выполнения заготовительной операции (правки, резки и др.).

С

^резки

о.з. = руб.

Тшт.(шт.-к.) = 0,19хD2х10-3=2,1 мин.

С

^правки

о.з. = 7,5 руб.

В данном случае коэффициент использования материала 66%, т.е. 34% материала идёт в отходы.

М = 6,467х20,8 – (6,467 – 4,017) х = 132,3 руб.

Sзаг. = 132,3 + (2,1 + 7,5) = 142 руб.

Вариант 2. Технологический процесс заготовкой для которого служит штамповка.

А теперь рассчитаем стоимость детали, изготавливаемой по предлогаемому технологическому процессу, в котором заготовкой служит штамповка.

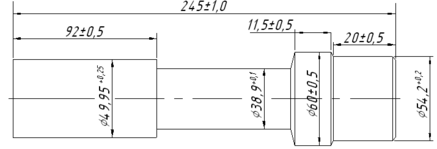

Рисунок 3.– Заготовка штамповка

После определения масс заготовки и детали определяем коэффициент использования материала:

Коэффициент использования материала во втором случае выше. Следовательно, более эффективно с точки зрения экономии материала использовать заготовку штамповку, так как в этом случае в отходы идёт всего 9% материала, а в случае проката – 34% идёт в отходы.

Стоимость штамповки определяется по формуле:

Sзаг = ( , руб., где

Ci – базовая стоимость 1т. заготовок, руб.;

Sотх – цена 1т. отходов ( стружки ), руб.;

Sотх = 900 руб. за 1т. ( по данным завода);

Ci = 20800 руб. за 1т. (по данным завода);

Sзаг = ( = 91,17 руб

Как видим, и себестоимость заготовки намного ниже во втором случае, чем в первом.

Выбираем заготовку штамповку.

Стоимость основных материалов для годовой программы выпуска

М=91 х 20 000=1820000 руб.

Определение припусков.

Припуски на механическую обработку определяем по таблицам:

Таблица 2.4.-Припуски на механическую обработку ступенчатого вала на сторону.

Таблица 2.5.-Межоперационные размеры и допуски на них:

Техническое нормирование операций

Общая норма времени определяется по формуле:

где То – основное время на обработку, мин;

Тв – вспомогательное время, мин;

Тобс – время на обслуживание, мин;

Тодх – время на отдых, мин.

Основное время определяется по формуле:

L = Lo + L₁+L₂

Где L – длина резания, мм

Lo – длина обрабатываемой поверхности, мм

L₁ – величина врезания и перебега инструмента, мм

L₂ – длина на взятие пробных стружек, мм

n – частота вращения шпинделя, об/мин

S – подача, мм/об

Sмин – минутная подача, мм/мин

i – число проходов.

Расчёт технического нормирования на операцию «Фрезерно - центровальная».

Определяем норму времени на фрезерование торца вала

L = 62 + 80 = 142 мм

То = 142 * 1/44,2 = 3,2 мин

Тв = 2,5 мин

Время на техническое обслуживание и время отдыха принимаются в процентах от оперативного времени

Топ = То + Тв

Топ = 3,2 + 2,5 = 5,7 мин

Тобс = 3% от Топ

Тотд = 3% от Топ

Тобс = 0,088 мин

Тотд = 0,088 мин

Тшт = 3,2 + 2,5 + 2*0,088 = 5,876 мин

Штучно – калькуляционное время определяется по формуле

где Тп.з. – подготовитель – заключительное время.

n_з – партия запуска деталей.

Тшт.к = 5,876 + 22/398 = 5,93 мин

Рассчитываем норму времени на сверление центровых отверстий.

L = 13,34 + 5 = 18,34 мм;

То = 18,34 * 1/1650 * 0,15 = 0,074 мин;

Тв = 1,65 мин.

Определяем оперативное время:

Топ = 0,074 + 1,65 = 1,724 мин;

Тобс = 0,052 мин;

Тотд = 0,155 мин.

Штучное время:

Тшт = 0,074 + 1,65 + 0,052 + 0,155 = 1,931 мин.

Штучно – калькуляционное время:

Тшт-к = 1,931 + 12/398 = 1,96мин.

Расчёт технического нормирования на операцию «Токарная с ЧПУ».

Определяем основное автоматическое время:

,

где: i – число проходов;

L – длина обрабатываемого участка;

n - частота вращения шпинделя;

S – подача

Переход 2

Переход 3

Переход 5

Переход 6

Время автоматической работы станка:

Вспомогательное время на установку детали в патрон с поджатием задним центром и снятие после обработки :

Вспомогательное время, связанное с обработкой и не вошедшее в программу ( Т всп ), в него входит:

- включить(выключить) станок -0,04 мин;

- открыть(закрыть) оградительный щиток от стружки – 0,03мин;

- установить координаты - X Y – 0,15 мин;

- ввести коррекцию – 7*0,04=0,28 мин

Итого Т всп = 0,5 мин

Ручное вспомогательное время :

где: Тви=0 - Вспомогательное непрерывное время на ручные измерения.

Оперативное время на операцию:

где: Ktв=0,95 – поправочный коэффициент на время выполнения ручной вспомогательной работы.

Время на обслуживание рабочего места, личные надобности и отдых составляет 9 % от оперативного времени :

Штучное время обработки детали:

Подготовительно заключительное время на партию обрабатываемых деталей с разбивкой по элементам затрат составляет:

- на ограниченную подготовку средней сложности – 16 мин

- на наладку станка, инструмента, приспособления:

1. Установить инструмент в резцедержатель и снять после обработки – 0,4*7=2,8мин;

2. Установить с регулировкой поводковый патрон и снять его после обработки – 4,5 мин;

3. Настроить нулевое положение каретки суппорта – 2,5 мин

4. Установить перфоленту, проверить работоспособность считывающего устройства, снять перфоленту – 2,4 мин

Итого Тпз=2,8+4,5+2,5+2,4=12,2 мин

Штучно – калькуляционное время:

где: N=398 партия деталей средней величины.

Расчёт технического нормирования на операцию «Круглошлифовальная»

Рассчитываем время на обработку поверхности 1

Рассчитываем время на обработку поверхности 2

Рассчитываем время на обработку поверхности 3

Рассчитываем время на обработку поверхности 4

Определяем для всей операции:

Определяем общую трудоёмкость для изготовления детали

«Ступенчатый вал»

2.4 Расчёт калькуляции себестоимости детали из заготовки-штамповки

Таблица 2.6.-Калькуляция себестоимости штамповки.
