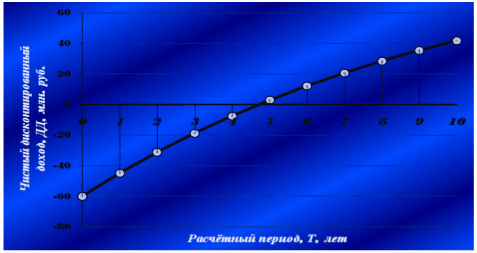

Динамический срок окупаемости (Тд), или срок возмещения затрат, определим графическим методом (рисунок 20).

Точка пересечения кривой с осью X определяет динамический срок окупаемости, который, согласно рисунку 20, равен 4,8 лет, что соответствует устанавливаемой величине нормативного показателя. Фактический период времени, в течение которого инвестиционные вложения покрываются суммарными доходами от внедрения мероприятия, т.е. фактический срок возможного возврата кредита или других заемных инвестиций, составит пять лет.

Рисунок 20 - Определение динамического срока окупаемости

При расчете индекса прибыльности используем формулу 39.

, (39)

Подставив итоговое значение графы «Настоящая стоимость, Е=1,1» и значение капитальных вложений из таблицы 26, получим

Показатель индекса прибыльности составляет значительно лучше уровня нормативного - 1,7.

Таким образом, в результате расчета полученные значения чистого дисконтированного дохода, внутренней нормы доходности и индекса прибыльности подтверждают эффективность использования средств, направляемых на выполнение данного энергосберегающего мероприятия – перевода теплового котлоагрегата в водогрейный режим.

3.2 Совершенствование технологии строительства газопроводов

Одним из направлений сокращения потребления энергетических ресурсов и снижения себестоимости реализации продукции УП «Карлиновгаз» является совершенствование технологии строительства газопроводов. Технология строительства газопроводов в УП «Карлиновгаз» сегодня связана, в основном, с применением стальных труб. В этой связи целесообразно было бы рассмотреть возможность использования на предприятии более современного материала – полиэтиленовых труб.

Применение пластмассовых труб насчитывает более 50 лет. Впервые они были использованы в странах Западной Европы при строительстве канализационных систем и водопроводов. Европейские страны ныне занимают лидирующее место по потреблению труб из пластмасс. Только Германия, Италия, Франция и Великобритания потребляют 80 % всего их производства. Постепенно применение этой технологии расширяется, все более завоевывая рынок Беларуси и вытесняя трубы, изготовляемые из привычных традиционных материалов (чугун, медь, сталь).

Газопроводные трубы в зависимости от материала, из которого они изготовлены, могут иметь разную себестоимость (иногда достаточно высокую), срок службы, долговечность, различаются и затраты на эксплуатацию, в т.ч.. на защиту от коррозии, гидравлические потери энергии.

Полиэтиленовые трубы в отношении к стальным, применяемым на предприятии, обладают целым рядом преимуществ, определяющих целесообразность и высокую эффективность их использования.

Уникальность технических свойств полиэтиленовых труб является в том, что со временем свойства не только не изменяются, а наоборот только улучшаются: улучшается гладкость внутренней стенки, которая полируется мелким абразивным материалом в ходе эксплуатации и увеличивается внутренний диаметр трубы в процессе полимерного расширения. Полиэтилен не подвержен коррозии и, следовательно, внутренний диаметр трубы остается постоянен, а не сужается как в случае стальных труб (его коэффициент шероховатости в 7 раз выше, чем в полиэтиленовых трубах), тем более, что на внутренних стенках металлической трубы постепенно осаждается тонкодисперсный материал, который в виде взвесей находится в газе. Внутренняя поверхность полиэтиленовой трубы со временем становится более мягкой и гладкой, вследствие набухания граничного слоя полимера и возникновения специфического поверхностного эффекта эластичности, который улучшает условия обтекания стенки трубы и снижает сопротивление движению. В связи с вышесказанным, с использованием полиэтиленовых труб исключаются меры электрохимической и механической защиты газопроводов – трудоемких и дорогостоящих, требующих немалых энергетических затрат.

Гибкость полиэтиленовых труб упрощает строительство и позволяет отказаться от покупки отводов. Надежность соединений и гибкость ПЭ труб и делают полиэтиленовые газопроводы незаменимыми в сейсмически активных областях и в местах, где возможны подвижки почвы. Увеличение длины на 10 % не изменяет ее выносливости. Сшитый полиэтилен обладает молекулярной памятью: в процессе монтажа труба самоусаживается на фитинге (соединительная часть трубопровода), образуя соединение, прочность которого выше прочности самой трубы.

Строительство металлического трубопровода гораздо хлопотнее и дороже: трубы надо изолировать, затем проверять изоляцию, затем изолировать стыки и проверять изоляцию в местах стыков, к тому же надо установить и в последующем эксплуатировать станцию электрохимической защиты. Полиэтиленовые трубопроводы не нуждаются в изоляции. Произведём сравнительный анализ стоимости труб сталь-полиэтилен в расчёте на 1 км с помощью таблицы 27.

Таблица 27 - Примерное отношение стоимости труб сталь-полиэтилен на километр

По данным таблицы 27 видно, что стоимость полиэтиленовых труб малого диаметра значительно ниже стоимости стальных соответствующего диаметра. То есть экономичность применения полиэтиленовых труб увеличивается с уменьшением диаметра и толщины стенок. Стоимость полиэтиленовых труб диаметром более 100 мм превышает стоимость стальных труб, но, учитывая, что полиэтиленовые трубы не нуждаются в изоляции в отличии от стальных, стоимость стальной изолированной трубы будет превышать стоимость полиэтиленовой.

Технология соединения труб и их укладка в траншеи сильно упрощены. Для сварки полиэтиленовых труб не требуется тяжелая техника. Сварные и электросварные соединения, используемые для монтажа трубопроводов из полиэтиленовых труб, не требуют дополнительных расходных материалов, имеют высокую прочность, герметичны и стойки к внешним разрушающим воздействиям в процессе монтажа и эксплуатации.

Значительно ниже потребление электроэнергии (либо топлива) по сравнению со сваркой стальных труб. А применение так называемых «длинномерных труб» (на катушках или в бухтах) снижает количество сварных соединений в 50-100 раз. Все это значительно ускоряет строительство полиэтиленового трубопровода и снижает стоимость монтажа.

Рассмотрим количество рабочих, занятых на строительстве газопровода при помощи таблицы 28.

Таблица 28 - Количество рабочих, занятых на строительстве газопровода

Как видно из таблицы 28, количество рабочих, занятых на строительстве полиэтиленового газопровода, практически в два раза меньше, чем на строительстве стального. Таким образом, затраты труда при использовании полиэтиленовых труб в строительстве газопроводов меньше в два-четыре раза, чем при монтаже аналогичных стальных конструкций.

Преимущество в массе полиэтиленовых труб перед стальными рассмотрим с помощью данных таблицы 29.

Таблица 29 - Сравнительная масса километра металлических и полиэтиленовых труб

По данным таблицы 29 можно утверждать, что стальные трубы в 3-8 раз тяжелее полиэтиленовых. Одно транспортное средство перевозит в 2-4 раза больше ПЭ труб, чем стальных. В связи с лёгкостью перемещения полиэтиленовых труб при монтаже не требуют грузоподъемных механизмов. А применение так называемых «длинномерных труб» (на катушках или в бутах) снижает количество сварных соединений в 50-100 раз. Все это значительно ускоряет строительство полиэтиленового трубопровода и снижает стоимость.

И главное преимущество полиэтиленовых газопроводов над стальными – расчетная долговечность и фактический срок службы материала. Гарантийный срок службы газопровода из полиэтиленовых труб составляет 50 лет, расчетный срок — до 300 лет, в то время как у стальных срок эксплуатации вряд ли превысит 30 лет.

В связи с вышесказанным, в целях снижения капитальных вложений и энергетических ресурсов, в УП «Карлиновгаз» при строительстве газопроводов предлагается применять полиэтиленовые трубы взамен стальных.
