Кварцевый кристалл генератора таймера подсоединяется непосредственно к выводам OSC1 и OSC2. Внешние конденсаторы не требуются. Генератор оптимизирован под часовой кварц с частотой 32,768 кГц. Внешний тактовый сигнал,подаваемый на эти выводы, поступает на усилитель с полосой пропускания 256 кГц.

Т аким образом частота внешнего сигнала должна находиться в диапазоне от 0 до 256 кГц.

Рисунок 3.3 - Подсоединение тактового генератора

Часы реального времени с последовательным интерфейсом DS1307. Это малопотребляющие полные двоично-десятичные часы-календарь, включающие 56 байтов энергонезависимой статической ОЗУ (см. рис. 5.5 ниже). Адреса и данные передаются последовательно по двухпроводной двунаправленной шине. Часы-календарь отсчитывают секунды, минуты, часы, день, дату, месяц и год. Последняя дата месяца автоматически корректируется для месяцев с количеством дней меньше 31, включая коррекцию високосного г.. Часы работают как в 24-часовом, так и в 12-часовом режимах с индикатором AM/PM. DS1307 имеет встроенную схему наблюдения за питанием, которая обнаруживает перебои питания и автоматически переключается на питание от батареи.

Характеристики:

- часы реального времени (RTC) отсчитывают секунды, минуты, часы, дату месяца, месяц, день недели и год с компенсацией високосного года, действительной до 2100 г.;

- 56-байтовое энергонезависимое ОЗУ с питанием от батареи для хранения пользовательских данных;

- двухпроводной последовательный интерфейс;

- программируемый выходной сигнал с прямоугольными импульсами (для тактирования внешних устройств);

- автоматическое обнаружение падения напряжение и схема переключения на батарею;

- потребление менее 500 нА в режиме батарейной поддержки при работающем тактовом генераторе;

- промышленный диапазон температур: от - 40 °C до + 85 °C;

- микросхема производится в 8-выводных корпусах DIP и SOIC.

Двухпроводная последовательная шина данных. DS1307 поддерживает обмен данными по протоколу I2C по двухпроводной двунаправленной шине. Устройство, которое передаёт данные на шину, является передатчиком, а устройство, принимающее данные, - приёмником. Устройство, управляющее передачей данных, называется ведущим. Устройство, которым управляет ведущий, называется ведомым. Ведущее устройство генерирует синхроимпульсы (serial clock - SCL), управляет доступом к шине и генерирует условия START и STOP. DS1307 работает на шине как ведомое устройство. Типовая конфигурация шины с использованием протокола I2C показана на рисунке 3.4.

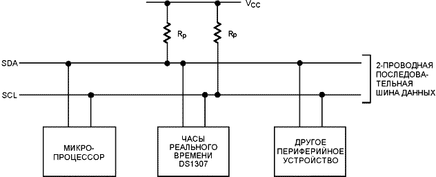

Рисунок 3.4 - Типовая конфигурация двухпроводной шины

ЖКИ-модуль. Алфавитно-цифровой индицирующий ЖКИ-модуль является промышленным и широко применяется при производстве алфавитно-цифровых ЖКИ-модулей. Аналоги этого контроллера или совместимые с ним по интерфейсу и командному языку микросхемы, выпускают множество фирм, среди которых: Epson, Toshiba, Sanyo, Samsung, Philips. Еще большее число фирм производят ЖКИ-модули на базе данных контроллеров. Эти модули можно встретить в самых разнообразных устройствах: измерительных приборах, медицинском оборудовании, промышленнном и технологическом оборудовании, офисной технике - принтерах, телефонах, факсимильных и копировальных аппаратах.

Алфавитно-цифровые ЖКИ-модули представляют собой недорогое и удобное решение, позволяющее сэкономить время и ресурсы при разработке новых изделий, при этом обеспечивают отображение большого объема информации при хорошей различимости и низком энергопотреблении. Возможность оснащения ЖКИ-модулей задней подсветкой позволяет эксплуатировать их в условиях с пониженной или нулевой освещенностью, а исполнение с расширенным диапазоном температур (-20°С...+70°С) в сложных эксплуатационных условиях, в том числе в переносной, полевой и даже, иногда, в бортовой аппаратуре.

3.2.3 Расчет экономических показателей применения блока управления

Одним из основных критериев выбора использования в производстве блока управления является его себестоимость. Для этого следует провести расчет реальной себестоимости устройства и прибыли от его применения в производстве двухкамерного холодильника, исходя из фактических затрат на его изготовление.

Расчет себестоимости. Наиболее точные расчеты по обоснованию себестоимости производства обеспечивает расчетно-аналитический метод. В основе применения данного метода лежит использование системы норм и нормативов расхода тех или иных ресурсов с учетом калькуляционных статей себестоимости:

- сырье и основные материалы;

- покупные комплектующие изделия и полуфабрикаты;

- транспортно-заготовительные расходы;

- основная зарплата производственных рабочих;

- дополнительная зарплата производственных рабочих;

- отчисления на социальное страхование;

- единый налог;

- расходы на содержание и эксплуатацию оборудования;

- цеховые расходы;

- общезаводские расходы;

- прочие производственные расходы;

- внепроизводственные расходы.

Стоимость сырья и основных материалов С_м определяется по формуле

С_м=g_miЦ_mi, (3.5)

где g_mi - расход материала i-го вида, кг;

Ц_mi – цена материала i-го вида за кг, р.

Расчет стоимости единицы сырья и материалов, норма их расходов сведена в таблице 3.2

Таблица 3.2 – Расчет стоимости сырья и основных материалов

Стоимость покупных комплектующих изделий и полуфабрикатов С_пк, определяют по формуле

где М_пкj – количество покупных изделий j-го вида, шт.;

Ц_пкj – цена j-го покупного изделия за штуку, руб.

Стоимость единицы покупных комплектующих и полуфабрикатов, норма их расхода приведены в таблице 3.3.

Таблица 3.3 – Расчет стоимости покупных изделий и полуфабрикатов

Транспортно-заготовительные расходы С_тз исчисляются в виде процента к сумме сырья, материалов, покупных изделий и полуфабрикатов. Вычисляются по формуле

где - П_тз – процент транспортно-заготовительных расходов, %.
