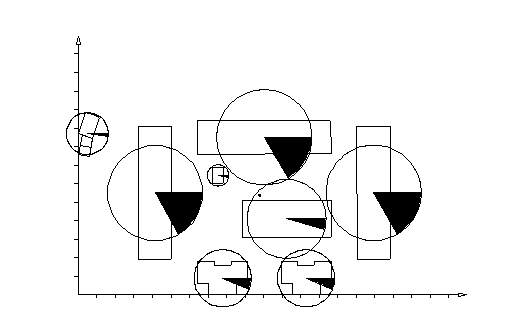

2.4 Выбор числа, сечения и марки кабельных линий
Передачу электроэнергии от источника питания до приёмника осуществляют кабельными линиями 6кВ – по высокой стороне и 0,4 – по низкой
Так как на предприятии есть потребители I и II категории, то выбираем двухцепную линию. Выбор сечений по нагреву осуществляют по расчётному току. Для параллельно работающих линий в качестве расчётного тока принимают ток послеаварийного режима, когда одна питающая линия вышла из строя.
Исходя из расчетной нагрузки, рассчитываем номинальный ток линий:
(2.25)
где: n =2 – количество линий,
Таблица 12.Параметры кабелей
участок | l, м | Sр | n | Iр | Iавар |
Н. Н. Uном = 0,4 кВ | |||||
ТП – Тепловой пункт №1 | 15 | 11,56 | 2 | 8,34 | 16,68 |
ТП – ул. Меньшикова д.11 | 20 | 209,20 | 2 | 150,98 | 301,96 |
ТП – ул. Меньшикова д.13 | 40 | 209,20 | 2 | 150,98 | 301,96 |
ТП – ул. Меньшикова д.15 | 80 | 209,20 | 2 | 150,98 | 301,96 |
ТП – ул. Меньшикова д.11а | 25 | 75,61 | 2 | 54,57 | 109,13 |
ТП – ул. Меньшикова д.15а | 70 | 75,61 | 2 | 54,57 | 109,13 |
ТП – Спорткомплекс | 45 | 160,63 | 2 | 115,92 | 231,84 |
ТП – КНС | 90 | 43,02 | 2 | 31,04 | 62,09 |
Определим нестандартное сечение провода:
(2.26)
гдеjэ – экономическая плотность тока, jэ = 1,1. В зависимости от расчётного тока определяют ближайшее большее стандартное сечение. Это сечение приводится для конкретных условий среды и способа прокладки кабелей. Проверяем провода по нагреву. В случае аварийного режима (работает одна линия), также должно выполняться условие проверки.
Таблица 13.Выбор кабелей
Участок | Iавр, А | Марка | F, мм2 | Iдоп, А |
Н. Н. Uном = 0,4 кВ | ||||
ТП – Тепловой пункт №1 | 16,68 | ААБ | 2(3×2,5) | 31 |
ТП – ул. Меньшикова д.11 | 301,96 | ААБ | 2(3×150) | 335 |
ТП – ул. Меньшикова д.13 | 301,96 | ААБ | 2(3×150) | 335 |
ТП – ул. Меньшикова д.15 | 301,96 | ААБ | 2(3×150) | 335 |
ТП – ул. Меньшикова д.11а | 109,13 | ААБ | 2(3×25) | 125 |
ТП – ул. Меньшикова д.15а | 109,13 | ААБ | 2(3×25) | 125 |
ТП – Спорткомплекс | 231,84 | ААБ | 2(3×25) | 260 |
ТП – КНС | 62,09 | ААБ | 2(3×16) | 90 |
Выбранные сечения проверяем по потере напряжения.
Оно определяется как:
(2.27)
где
rуд , худ – активное и реактивное удельные сопротивления линий, кОм/кмl – длина линии, м.
Таблица 14. Потери напряжения в кабелях
Участок | l, м | rуд | худ | Rл | Хл | Рпол кВт | Qпол квар | ΔU, В | ΔU, % |
ТП – Тепловой пункт №1 | 15 | 13,3 | 0,09 | 0,1995 | 0,0014 | 10,53 | 6,40 | 5,27 | 1,32 |
ТП – ул. Меньшикова д.11 | 20 | 0,22 | 0,06 | 0,0044 | 0,0012 | 207,52 | 70,11 | 2,49 | 0,62 |
ТП – ул. Меньшикова д.13 | 40 | 0,22 | 0,06 | 0,0088 | 0,0024 | 207,52 | 70,11 | 4,99 | 1,25 |
ТП – ул. Меньшикова д.15 | 80 | 0,22 | 0,06 | 0,0176 | 0,0048 | 207,52 | 70,11 | 9,97 | 2,49 |
ТП – ул. Меньшикова д.11а | 25 | 1,33 | 0,07 | 0,0333 | 0,0018 | 74,77 | 26,26 | 6,33 | 1,58 |
ТП – ул. Меньшикова д.15а | 70 | 1,33 | 0,07 | 0,0931 | 0,0049 | 74,77 | 26,26 | 17,73 | 4,43 |
ТП – Спорткомплекс | 45 | 0,35 | 0,06 | 0,0158 | 0,0027 | 142,72 | 95,68 | 6,27 | 1,57 |
ТП – КНС | 90 | 2,08 | 0,07 | 0,1872 | 0,0063 | 40,59 | 20,80 | 19,32 | 4,83 |
Нормированных значений для потери напряжения не установлено. Однако, зная напряжение на шинах источника питания и подсчитав потери напряжения в сети, определяем напряжения у потребителей. При необходимости поддержания напряжения у потребителей в узких пределах решается вопрос о способах регулирования напряжения.
Таблица 15. Выбор проводов электроснабжения теплового пункта №1
Маркировка кабеля (провода). | Трасса | Трубы | Кабель (провод) | ||||||
Начало | Конец | do, мм. | Длина, м. | Марка | n, число жил, | Длина, м. | |||
Н1 | СП | ШУ1 | АПВ | 1(3×2,5) | 5 | ||||
Н2 | СП | ШУ2 | АПВ | 1(3×16) | 6,5 | ||||
Н3 | СП | ЩО | АВВГ | 1(3×1) | 1 | ||||
Н4 | ШУ1 | Электродвигатель 1 Насос горячей воды №1 | 16 | 3 | АПВ | 1(3×2,5) | 3,5 | ||
Н5 | ШУ1 | Электродвигатель 2 Насос горячей воды №2 | 16 | 3,5 | АПВ | 1(3×2,5) | 4 | ||
Н6 | ШУ2 | Электродвигатель 3 Насос холодной воды №1 | 16 | 2 | АПВ | 1(3×16) | 2,5 | ||
Н7 | ШУ2 | Электродвигатель 4 Насос холодной воды №2 | 16 | 1,5 | АПВ | 1(3×16) | 2 |
Выбор напряжения осветительной установки производится одновременно с выбором напряжения для силовых потребителей, при этом для отдельных частей этой установки учитываются также требования техники безопасности
Для светильников общего освещения рекомендуется напряжение сети 380/220 В. Лампы установлены на напряжение 220 В.
Групповые щитки, расположенные на стыке питающих и групповых линий, предназначены для установки аппаратов защиты и управления электрическими осветительными сетями. При выборе типов щитков учитывают условия среды в помещениях, способ установки щита, типа и количество установленных в них аппаратов.
Щит освещения типа ОВП–3М устанавливается на стене. Низ щита на высоте 1,2 м от уровня пола. Выключатели устанавливаются на высоте 1,6 м от уровня пола, штепсельные розетки на высоте 1,2 м.
