2.1 Описание схемы электроснабжения жилого микрорайона

Основной источник электроснабжения жилого микрорайона является городская электростанция (внешний источник), электроэнергия напряжением 6 кВ поступает по кабельной линии (Город№1) на трансформаторную подстанцию.

Вся нагрузка жилого микрорайона равномерно распределена на три трансформаторных подстанции, на каждой из которых установлено по два трансформатора мощностью 630 кВА и напряжением на низкой стороне 0,4 кВт каждый.

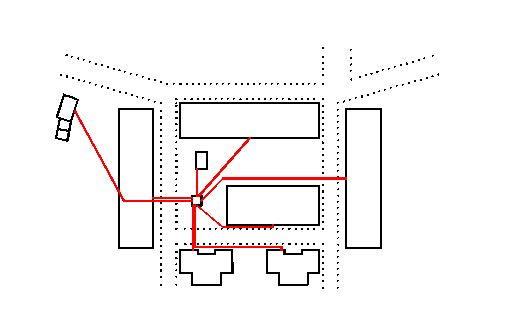

Схема всего электроснабжения представлена на рис.7

Рис.7.Схема электроснабжения жилого микрорайона

2.2 Определение расчетных нагрузок жилого массива

Для определения расчётных нагрузок необходимо знать установленную мощность Р_ном, группы приёмников и коэффициенты мощности и использования К_и данной группы.

Определим расчетные электрические нагрузки цеха методом упорядоченных диаграмм. По этому методу расчётную активную нагрузку приёмников электроэнергии на всех ступенях питающих и распределительных сетей определяют по средней мощности и коэффициенту максимума.

Расчетная максимальная нагрузка группы, однородных по режиму работы, электроприемников определяется по формуле:

(2.1)

где – групповой коэффициент максимума;

– групповой коэффициент использования активной мощности,

(2.2)

где – индивидуальный коэффициент использования;

– номинальная мощность злектроприемника.

Для определения необходимо найти эффективное число электроприемников n_э

(2.3)

Существуют упрощенные способы нахождения :

если фактическое число электроприемников то , при

;

при и

Расчетные нагрузки для группы приемников определяют по формулам:

(2.4) (2.5) (2.6)

Расчетные активная и реактивная нагрузки:

(2.7) (2.8)

Где: – коэффициент максимума реактивной нагрузки

если , то

– коэффициент, из таблицы с учётом эффективного числа электроприемников и коэффициента использования :

(2.9) (2.10)

Результаты расчета сведены в таблицу 7.

Таблица 7. Расчётные нагрузки

Элементы сети	n	Рном, кВт		ΣРном, кВт		Ки.а		m		cosφ		tgφ			Средние нагрузки		Максимальные нагрузки
															Рс, кВт		Qс, квар																				Sс, кВА	nэ	Км.а.	Км.р.	Рр, кВт	Qр, квар	Sр, кВА	Iр, А
	Тепловой пункт №1
	Насос циркуляционный К 8/18 (4А802У3)	2	1,5		3		0,8				0,85		0,62			2,4		1,49		2,82
	Насос холодной воды К 20/30 (4А100S2У3)	2	4		8		0,8				0,89		0,51			6,4		3,28		7,19
	Итого по тепловому пункту №1	4	–		11		0,8		>3		0,88		0,54			8,8		4,77		10,01		4		1,14		1,1		10,03			5,24		11,32		16,34
	ул. Меньшикова д. 11
	Холодильник	48	2		96		0,5				0,96		0,29			48		14,00		50,00
	Телевизор	48	1		48		0,8				0,98		0,20			38,4		7,80		39,18
	Микроволновая печь	24	1,5		36		0,3				0,95		0,33			10,8		3,55		11,37
	Стиральная машина автомат	48	3		144		0,3				0,94		0,36			43,2		15,68		45,96
	Оргтехника	24	0,5		12		0,5		0,95		0,33			6		1,97		6,32
Пылесос	48	1,5		72		0,2		0,95		0,33			14,4		4,73		15,16
Итого по ул. Меньшикова д. 11	240	–		408		0,39		>3		0,95		0,32			160,8		47,73		167,73		198		1,05		1		168,84			47,73		175,46		253,25
ул. Меньшикова д. 13
Холодильник	48	2		96		0,5				0,96		0,29			48		14,00		50,00
Телевизор	48	1		48		0,8				0,98		0,20			38,4		7,80		39,18
Микроволновая печь	24	1,5		36		0,3				0,95		0,33			10,8		3,55		11,37
Стиральная машина автомат	48	3		144		0,3		0,94		0,36			43,2		15,68		45,96
Оргтехника	24	0,5		12		0,5		0,95		0,33			6		1,97		6,32
Пылесос	48	1,5		72		0,2		0,95		0,33			14,4		4,73		15,16
Итого по ул. Меньшикова д. 13	240	–		408		0,39		>3		0,95		0,32			160,8		47,73		167,73				198		1,05		1		168,84			47,73		175,46		253,25
Элементы сети	n	Рном, кВт		ΣРном, кВт		Ки.а		m		cosφ		tgφ			Средние нагрузки		Максимальные нагрузки
															Рс, кВт		Qс, квар																				Sс, кВА	nэ	Км.а.	Км.р.	Рр, кВт	Qр, квар	Sр, кВА	Iр, А
	ул. Меньшикова д. 15
	Холодильник	48	2		96		0,5				0,96		0,29			48		14,00		50,00
	Телевизор	48	1		48		0,8				0,98		0,20			38,4		7,80		39,18
	Микроволновая печь	24	1,5		36		0,3				0,95		0,33			10,8		3,55		11,37
	Стиральная машина автомат	48	3		144		0,3		0,94		0,36			43,2		15,68		45,96
	Оргтехника	24	0,5		12		0,5		0,95		0,33			6		1,97		6,32
	Пылесос	48	1,5		72		0,2		0,95		0,33			14,4		4,73		15,16
	Итого по ул. Меньшикова д. 15	240	–		408		0,39		>3		0,95		0,32			160,8		47,73		167,73		198		1,05		1		168,84			47,73		175,46		253,25
	ул. Меньшикова д. 11а
	Холодильник	4	2		8		0,5				0,96		0,29			4		1,17		4,17
	Телевизор	4	1		4		0,8				0,98		0,20			3,2		0,65		3,27
	Микроволновая печь	2	1,5		3		0,3				0,95		0,33			0,9		0,30		0,95
	Стиральная машина автомат	2	3		6		0,3		0,94		0,36			1,8		0,65		1,91
	Оргтехника	2	0,5		1		0,5		0,95		0,33			0,5		0,16		0,53
	Пылесос	2	1,5		3		0,2		0,95		0,33			0,6		0,20		0,63
	Печь сопротивления	1	70		70		0,3		0,85		0,62			21		13,01		24,71
	Итого по ул. Меньшикова д. 11а	17	–		95		0,29		>3		0,88		0,54			32		16,14		35,84		2		2,14		1,1		68,48			17,76		70,74		102,11
	ул. Меньшикова д. 15а
	Холодильник	4	2		8		0,5				0,96		0,29			4		1,17		4,17
	Телевизор	4	1		4		0,8				0,98		0,20			3,2		0,65		3,27
	Микроволновая печь	2	1,5		3		0,3				0,95		0,33			0,9		0,30		0,95
	Стиральная машина автомат	2	3		6		0,3		0,94		0,36			1,8		0,65		1,91
Оргтехника	2	0,5		1		0,5		0,95		0,33			0,5		0,16		0,53
Пылесос	2	1,5		3		0,2		0,95		0,33			0,6		0,20		0,63
Печь сопротивления	1	70		70		0,3		0,85		0,62			21		13,01		24,71
Итого по ул. Меньшикова д. 15а	17	–		95		0,29		>3		0,88		0,54			32		16,14		35,84		2		2,14		1,1		68,48			17,76		70,74		102,11
Элементы сети			n		Рном, кВт		ΣРном, кВт		Ки.а		m		cosφ	tgφ		Средние нагрузки													Максимальные нагрузки
																Рс, кВт		Qс, квар		Sс, кВА		nэ		Км.а.		Км.р.		Рр, кВт			Qр, квар		Sр, кВА		Iр, А
Спорткомплекс
Холодильник			1		2		2		0,5				0,96	0,29		1		0,29		1,04
Телевизор			2		1		2		0,8				0,98	0,20		1,6		0,32		1,63
Микроволновая печь			1		1,5		1,5		0,3				0,94	0,36		0,45		0,16		0,48
Оргтехника			1		0,5		0,5		0,5				0,95	0,33		0,25		0,08		0,26
Пылесос			2		1,5		3		0,5				0,95	0,33		1,5		0,49		1,58
Печь сопротивления			2		70		140		0,8				0,85	0,62		112		69,41		131,76
Итого по спорткомплексу			9		–		149		0,78		>3		0,86	0,60		116,8		70,77		136,57		2		1,14		1,1		133,15			77,84		154,24		222,62
КНС
Насос фекальный 2СМ 80–50–200/2 (Р) (4А160S2У3)			2		15		30		0,8				0,91	0,46		24		10,93		26,37
Насос фекальный 2СМ 100–65–200/4 (Р) (4А112М4У3)			1		5,5		5,5		0,8				0,86	0,59		4,4		2,61		5,12
Насос "ГНОМ" (4А802У3)			1		1,5		1,5		0,3				0,85	0,62		0,45		0,28		0,53
Тельфер (4А100S2У3)			1		4		4		0,3				0,89	0,51		1,2		0,61		1,35
Итого по КНС			5		–		41		0,73		>3		0,90	0,49		30,05		14,44		33,34		3		1,29		1,1		38,76			15,88		41,89		60,47

Суммарная номинальная мощность приёмников освещения определяется по формуле:
