Район электрических сетей возглавляет начальник РЭС, который осуществляет руководство производственно-хозяйственной деятельностью района электросетей.

Главный инженер РЭС осуществляет организационно-техническое руководство эксплуатацией распределительных сетей, ремонтом оборудования, сооружений, реконструкции и расширением распределительных сетей района. Разрабатывает и составляет долгосрочные, годовые и месячные план графики технического обслуживания ВЛ 0,4-ЮкВ и ТП 6-10/0,4кВ. Контролирует ведение технической, оперативной документации персоналом РЭС, соблюдение нормативно-технической документации, должностных и производственных инструкций.

На территории Бердюжского района находится 14 главных понижающих подстанций 110/35/10 кВ.

Оперативное и техническое обслуживание, эксплуатацию распределительных сетей в Бердюжском РЭС выполняют 10 участков: Бердюжский участок - 1, Бердюжский участок - 2, Кузнецовский участок, Песчянский участок, участок по ремонту высоковольтных линий, участок по ремонту распредустройств, участок релейной защиты, участок связи и телемеханики и др.

Во главе каждого мастерского участка находятся мастер на правах инженера-электрика. На каждого мастера возлагается руководство по оперативному и техническому обслуживанию распределительных сетей.

Работа оперативно-выездных бригад и оперативно-диспетчерской группы организована круглосуточно по сменам. Оперативно-выездные бригады выполняют подготовку рабочих мест к производству работ, ликвидируют повреждения в распределительных сетях 0,4-10 кВ, выполняют оперативные и аварийные переключения. В смену оперативно-выездной бригады входит электромонтер с IV группой по технике безопасности, являющийся старшим в смене, и водитель электромонтер с III группой по технике безопасности.

В административном отношении электромонтеры оперативно-выездной бригады подчиняются начальнику РЭС, а в оперативном - диспетчеру РЭС.

Техническое обслуживание и ремонт электрооборудования на базе Бердюжского РЭС выполняет бригада по ремонту электрооборудования, включая слесарей из группы по ремонту и обслуживанию подстанций.

Оперативно-диспетчерская группа осуществляет оперативно-диспетчерское управление распределительными сетями 0,4-10 кВ, ТП 6-10/0,4 кВ. На оперативно диспетчерскую группу возлагается ведение технической документации, руководство оперативной работой. Возглавляет оперативно-диспетчерскую группу инженер-диспетчер, который является старшим оперативным руководителем для всего-персонала района электросетей.

В административном отношении оперативно-диспетчерская группа подчиняется начальнику РЭС, а в оперативном - диспетчеру Ишимских электрических сетей ОАО «Тюменьэнерго».

Ишимский РЭС, база которого находится в г. Ишим обслуживает 5 районов, включая Бердюжский.

В процессе осуществления своих функций Бердюжский РЭС взаимодействует со следующими подразделениями ЗЭС «Тюменьэнерго»:

1. Со службой распределительных сетей 0,4-10 кВ. служба осуществляет планирование работ по комплексному техническому обслуживанию и капитальному ремонту сетей 0,4-10 кВ и ТП 6-10/0,4кВ.

2. Со службой подстанций, которая производит ремонт оборудования и обслуживание подстанций 110/35/10 кВ.

3. С оперативно-диспетчерской службой, которая осуществляет оперативно-диспетчерское обслуживание сетей 110/35/10кВ и подстанций 110/35/10.

4. Со службой механизации и ремонта, которая решает вопросы капитального ремонта автотранспортных средств, спецтехники и механизмов, закрепленных за РЭС. Обеспечивает их запасными частями, авторезиной, такелажными приспособлениями.

5. Со службой изоляции и защиты от перенапряжений, которая решает вопросы защиты БЛ и ТП и другого оборудования от гроз. Проводит испытания изоляции на ТП, оборудования и защитных средств.

6. Со службой релейной защиты и автоматики, которая производит обслуживание приборов учета на подстанциях, согласовывает установки защиты.

7. Со службой средств диспетчерского и технического управления, решает вопросы обеспечения подразделений РЭС всеми видами связи при оперативно - техническом обслуживании распредсетей.

8. С отделом сбыта, решает вопросы отпуска и учета электроэнергии.

Укомплектование подразделений РЭС производится в пределах нормативной численности инженерно - технических работников и служащих. Исходя из этого выбрана структура управления РЭС.

Из структуры электротехнической службы видно, что бригада по ремонту электрооборудования состоит из 7 человек.

Состав бригады в дежурной (бригады по ремонту электрооборудования) группе рассчитывается по формуле:

(5.1 )

где - суммарные затраты труда на текущий ремонт и техническое обслуживание по данным РЭСа составляют 68407,5 человек/час;

К_деж = 0,15...0,25 - коэффициент долевого участия в затратах труда на дежурное (оперативное) обслуживание в плановых затратах труда на техническое обслуживание и текущий ремонты;

Ф_д - действительный фонд рабочего времени одного работающего, ч., вычисляют по формуле:

Ф_д = (Д_календ – Д_вых – Д_празд – Д_от)*t_см* -b*d, (5.2)

где Д_календ - количество календарных дней в году;

Д_вых - количество выходных дней в году;

Д_празд - количество праздников в году;

Д_от - количество дополнительных дней к отпуску в году;

t_см - продолжительность смены;

= 0,95 - коэффициент, учитывающий потери рабочего времени по уважительной причине;

b - число часов, на которые укорочен день;

d - количество предпраздничных дней.

Ф_д = (365-52-6- 5)*6,83*0,95 - 1 *5=1954,5 ч.

N_деж=39090*0,2/1954,5=4 чел.

6. Разработка базы технического обслуживания и ремонта электрооборудования РЭС (БТОР)

6.1 Общая часть

База .рассчитывается для количества условных единиц оборудования 9096. Число рабочих ремонтной группы - Np=7 чел.

В распоряжении РЭС имеется кирпичное здание с размерами в плане 12х 12 м, в котором предусматривается выполнение работ, связанных с техническим обслуживанием и ремонтом электрооборудования, пускозащитной аппаратуры и пр.

Площадь помещений БТОР включает в себя:

участок очистки и разборки - 14,4 м

участок ремонта электрооборудования - 45 м

участок ремонта пускозащитной аппаратуры - 20 м

участок покраски и сушки

Помещения для ремонтного персонала

Коридор

Каждый участок оснащен согласно действующих нормативов технолоическим оборудованием, средствами механизации, приспособлениями и инструментом в зависимости от технологии ремонта и вида ремонтируемого оборудования.

Перечень оборудования средств механизации, приборов приспособлений и инструмента приведен в таблице 6.1.

Таблица 6.1. Перечень оборудования средств механизации, приборов, приспособлений и инструмента

6.2 Компоновка помещении БТОР

План и размеры помещения БТОР зависят от применяемой технологии, схемы ремонта и вида электрооборудования рисунок 6.1.

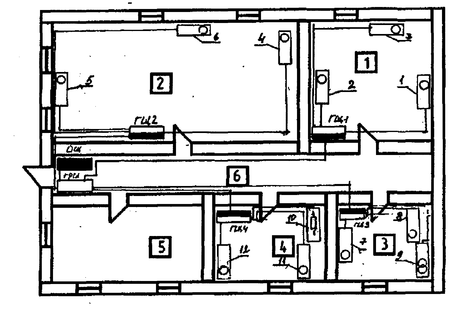

Рисунок 6.1 – План БТОР на ОТМ.0,000 с компоновкой силового оборудования.

I - Участок ремонта ПЗА:

1. Точильный аппарат

3. Стенд для ремонта и настройки ПЗА

II - Участок ремонта электрооборудования:

4. Электротельфер

Характеристики
