Определяем действительное значение потери напряжения в группе:

U_пот.=20,77/7,4*2,5=l,12%

U < U_доп 1,1% < 2,0% - условие выполняется.

Расчет сечения проводов группы №5

M_i=0,3*18+0,3*28+0,075*40+0,075*46+0,075*52=24,15 кВт*м

S=24,15/7,4*2,3= 1,41мм²

Округляем до ближайшего стандартного значения 8=2,5 мм². Выбираем кабель марки АВВГ(Зх2,5) с алюминиевой жилой, прокладка в трубах.

Находим ток группы:

I=1725/220*1=7,8А.

Находим I_доп. из справочной литературы [1, стр.340]:

I_доп.=19А.

Проверяем кабель по нагреву

I_доп.>I_расч. => 19А>7,8А, кабель по нагреву проходит.

Определяем действительное значение потери напряжения в группе:

U=24,15/7,4*2,5=1,3%

UU_доп 1,3%<2,0% - условие выполняется.

Расчет сечения проводов дежурной группы

M_i=(0,3+0,3+0,04)*1l+(0,04*3)*18+0,3*19+0,3*24+0,075*36=24,8 кВт*м

S=24,8/7,4*2,3=1,45 мм²

Округляем до ближайшего стандартного значения S=2,5 мм². Выбираем кабель марки АВВГ (Зх2,5) с алюминиевой жилой, прокладка в трубах.

Находим ток группы:

I=1435/220*0,92=7,28 А.

Находим I_доп. из справочной литературы:

I_доп.=19A.

Проверяем кабель по нагреву:

I_доп.>I_расч. => 19A>7,28A, кабель по нагреву проходит.

Определяем действительное значение потери напряжения в группе:

U=24,8/7,4*2,5=1,34%

U_ном U_ceти => 400B>220B

I_{ном.авт} > I_группы => 32>6,4

I_{уст. авт} К*I_группы => 16А >1,0*6,4

где К- учитывает пусковые токи, для люминесцентных ламп К=1,0;

Выбираем для групп №3 по приложению №6 ВА1426-14 с тепловым и

электромагнитным расцепителем.

U_{ном.авт.}=400В; I_{ном.авт}=32А; I_{уст.авт}=16А (наименьшее значение в этой серии).

Условия выбора:

U_ном U_ceти => 400B>220B

I_{ном.авт} > I_группы => 32>4,09

I_{уст. авт} К*I_группы => 16А >1,0*4,09

где К- учитывает пусковые токи, для ламп накаливания К=1;

Выбираем для групп №4 по приложению №6 ВА1426-14 с тепловым и электромагнитным расцепителем.

U_{ном.авт.}=400В; I_{ном.авт}=32А; I_{уст.авт}=16А (наименьшее значение в этой серии).

Условия выбора:

U_ном U_ceти => 400B>220B

I_{ном.авт} > I_группы => 32>3,75

I_{уст. авт} К*I_группы => 16А >1*3,75

где К- учитывает пусковые токи, для ламп накаливания К=1;

Выбираем для групп №5 по приложению №6 ВА1426-14 с тепловым и электромагнитным расцепителем.

U_{ном.авт.}=400В; I_{ном.авт}=32А; I_{уст.авт}=16А (наименьшее значение в этой серии).

Условия выбора:

U_ном U_ceти => 400B>220B

I_{ном.авт} > I_группы => 32>7,8

I_{уст. авт} К*I_группы => 16А >1*7,8

где К- учитывает пусковые токи, для ламп накаливания К=1;

Выбираем для дежурного освещения по приложению №6 [3] ВА 1426-14 с тепловым и электромагнитным расцепителем.

U_{ном.авт.}=400В; I_{ном.авт}=32А; I_{уст.авт}=16А (наименьшее значение в этой серии).

Условия выбора:

U_ном U_ceти => 400B>220B

I_{ном.авт} > I_группы => 32>7,28

I_{уст. авт} К*I_группы => 16А >1*7,28

где К- учитывает пусковые токи, для люминесцентных ламп К=1.

Результаты заносим в таблицу 2.5.

Таблица 2.5

Расчет сечения провода от силового щита до щита освещения

S=P*L/C*ΔU (2.37)

где С=44 для трехфазной сети с алюминиевой жилой;

ΔU- принимается в расчетах для трехфазной сети с алюминиевой жилой 0,5%;

L - расстояние от ЩО до ЩС1;

S= (1,3+0,9+0,825+1,725+1,435+3,0)*20/44*0,5=8,35 мм²

Округляем до ближайшего стандартного значения S=10мм². Выбираем кабель марки АВВГ (5х10) с алюминиевой жилой, прокладка в трубах. Находим ток группы:

I=9200/3*220*0,9=15,5 А.

Находим I_доп. из справочной литературы.

I_доп.=38А.

Проверяем кабель по нагреву:

I_доп.>I_расч. => 38А>15,5А, кабель по нагреву проходит.

Определяем действительное значение потери напряжения в группе:

U_пот=24,8/44*10=0,14%

Выбор аппаратуры защиты

Выбираем автоматические выключатели для зашиты осветительных сетей от токов короткого замыкания и перегрузки.

Выбираем для групп №1 по приложению №6 [3] ВА 1426-14 с тепловым и электромагнитным расцепителем.

U_{ном.авт.}=400В; I_{ном.авт}=32А; I_{уст.авт}=16А (наименьшее значение в этой серии).

Условия выбора:

Выбираем щит освещения для 6 групп - ЯОУ 8501

Для защиты вводного провода предусматриваем трехфазный автомат типа-BA 51-31-3 с тепловым и электромагнитным расцепителем, который установлен в силовом щите ЩС-1.

U_{ном. авт.}=400В; I_{ном.авт}=32А; I_{уст.авт}=25А.

Условия выбора:

U_ном U_ceти => 400B>220B

I_{ном.авт} > I_группы => 32>15,5

I_{уст. авт} К*I_группы => 25А >1*15,5

Проверим токи уставки относительно допустимых токов вводного кабеля.

I_доп.пр ≥ 1,25*I_уст

38А ≥ 31,25А

Проверим токи установки относительно допустимых токов групп.

I_доп.пр ≥ 1,25*I_уст

20А = 19,4А

Согласование обеспечено

2.5.3 Разработка устройства управления осветительной установки

Большой резерв экономии электроэнергии, расходуемый на искусственное освещение, заложен в максимальной рационализации управления и регулирования режима работы осветительных установок. Своевременное включение и выключение освещения с учетом технологии производства, согласование работы искусственного освещения с динамикой естественного освещения в целях максимального использования последнего, а также обеспечения возможностей регулирования искусственного освещения в течение рабочей смены (динамическое освещение) позволяет получить значительную экономию электроэнергии. Учет изменения режима естественного освещения особенно важен при освещении рабочих мест, удаленных от окон, помещений вспомогательного характера (лестничные клетки, рекреации и т.п.), а также в системах совмещенного освещения.

Особенности технологического процесса к которому будет применятся автоматизированная система управления следующая.

Котельный цех работает круглосуточно, так как это требует технологический процесс. Операторы производят технологический осмотр с периодичностью один раз в два часа, с записью текущих параметров технологического процесса в дежурный журнал. Для этого требуется включать рабочее освещение. В среднем технологический осмотр длится пятнадцать минут.

Для управления рабочего освещения в цехе, используем ту часть схемы, в которой выполняется два условия:

- освещение включается по датчику освещенности, когда в помещении естественный уровень освещенности ниже минимального требуемого;

- по программе установленной на реле времени 2РВМ.

Дежурное освещение в ночное время суток выключать не надо, но включается оно по датчику освещенности.

Полупроводниковый регулируемый двухпрограммный выключатель освещения ПРО-68-II

Наиболее надежным и перспективным способом контроля за состоянием освещения внутри помещений является применение различного рода устройств контроля освещенности, в том числе полупроводниковый регулируемый двухпрограммный выключатель освещения ПРО-68-II.

Прибор предназначен для двухпрограммного управления искусственным освещением в зависимости от освещения и времени. Прибор представляет собой полупроводниковый выключатель освещенности, регулируемый в зависимости от освещенности, и дополненный программным временным переключателем для перевода освещения на ночной режим. Двухпрограммный выключатель предназначен для работы при температуре окружающего воздуха от -30 до +50°С и относительной влажности окружающего воздуха при 20°С до 90%.

Выключатель ПРО-68-II состоит из датчика и усилителя. Датчик представляет собой часть моста на входе усилителя прибора, состоящего из двух плеч с фоторезистором. К корпусу датчика присоединяется трубка с проводами, оканчивающаяся разъемом для соединения с усилителем.

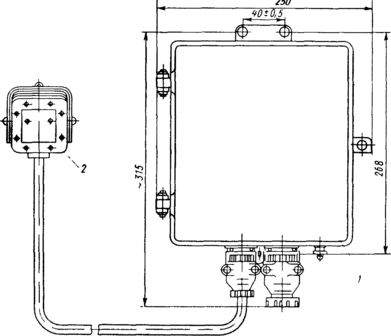

Усилитель (см. рис. 2.13) собран в металлическом корпусе с крышкой и резиновым уплотнением. В нижней части корпуса имеются два разъема. Внутри корпуса размещены: плата прибора, щиток ввода, реле типа ПЭ-21, блок питания. Программный временной переключатель размещен на крышке прибора. Переменный резистор с переменным сопротивлением вынесен на монтажную плату усилителя. Он имеет шкалу настройки.

Полупроводниковый регулируемый двухпрограммный выключатель освещения ПРО-68-II

1 - блок усилителя; 2 –датчик освещенности. Рис. 2.13

Чувствительным элементом прибора является фоторезистор типа ФСК-Г1 (R19), включенный в плечо неравновесного моста переменного токa. При освещенности, соответствующей уставке прибора, мост сбалансирован и сигнал в измерительной диагонали равен нулю (рис. 2.14).

Принципиальная схема двухпрограммного выключателя освещения ПРО-68-II.

I — датчик освещенности. Рис 2.14

При отклонении освещенности от заданной в измерительной диагонали моста появляется напряжение, пропорциональное отклонению освещенности. Сигнал разбаланса моста поступает на вход усилителя переменного тока на транзисторах VT1 и VT2, собранного по схеме с общим эмиттером. Далее через переходной конденсатор С5 усиленный сигнал поступает на базу транзистора VT3 фазочувствительного каскада. Если при наличии коллекторного напряжения на базе будет также отрицательная полуволна, т.е. фазы напряжения на коллекторе и сигнала на базе совпадают, через триод VT3 будет заперт и напряжение на СЗ будет равно нулю.
