Находим эквивалентные сопротивление Хл1-Хат1, Хл1-Хат1, Хл1-Хат1:

Хэ1= Х1+Хат1=0,0307+0,056=0,0867

Хэ2= Х2+Хат2=0,1015+0,056=0,1575

Хэ3= Х3+Хат3=0,116+0,056=0,172

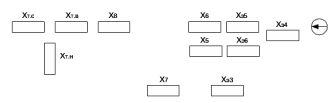

Перерисовываем схему замещения

Рисунок 11

Сопротивления Хэкв1, Хэкв2,Х4 преобразуем в звезду.

Преобразовываем схему

Рисунок 12 – Схема замещения

Сложив последовательные сопротивления, имеем вид схемы

Хэ7=Х6+Хэ5=0,0341+0,0694=0,1035

Хэ8=Х5+Хэ6=0,032+0,1261=0,1581

Рисунок 13 – Схема замещения

Преобразуем сопротивления Хэ4,Хэ3,ХЭ8 в звезду.

Рисунок 14 – Схема замещения

Преобразуем схему и найдём результирующее сопротивление от источника питания до точки к.з. К-1

Схема замещения имеет вид

Рисунок 15 – Схема замещения

Результирующее сопротивление от источника питания до точки к.з. К2

Х к-2=Х12+Хт.в.+Хт.с.=0,1+0,215+0=0,315

Результирующее сопротивление от источника питания до точки к.з. К3

Х к-3=Х12+Хт.в.+Хт.н.=0,1+0,215+0,135=0,45

Трехфазное короткое замыкание на шинах 110 кВ (точка К-1):

Базисный ток;

Ток короткого замыкания;

Трехфазное короткое замыкание на шинах 35 кВ (точка К-2):

Базисный ток;

Ток короткого замыкания;

Трехфазное короткое замыкание на шинах 10 кВ (точка К-3):

Базисный ток;

Ток короткого замыкания;

Согласно расчетов токов короткого замыкания в программе Energo:

В точке К-1Iк-1=3,6 кА;

В точке К-2Iк-2=12,5 кА;

В точке К-3Iк-3=5,1 кА;

4.2 Расчет токов короткого замыкания в программе ENERGO

Программа ENERGO рассчитывает токи короткого замыкания в соответствии с ГОСТ 25514-87 «Короткие замыкания в электроустановках. Методы расчёта в электроустановках переменного тока напряжением свыше 1 кВ»:

– действующее значение периодической составляющей тока симметричного и несимметричных коротких замыканий в начальный момент времени в точке короткого замыкания и во всех элементах расчётной схемы, а также в моменты времени до 0,5 с после начала короткого замыкания с помощью типовых кривых;

– остаточные напряжения во всех узлах схемы.

Согласно расчету ток КЗ в точке 1: I_п.о = 11,601 кА.

Ток КЗ в точке 2: I_п.о = 6,042 кА. Ток КЗ в точке 3: I_п.о = 13,982 кА.

5 Выбор электрооборудования на подстанции НПЗ

5.1 Выбор оборудования на стороне ВН 110 кВ

5. 1 1 Выключатели и разъединители на 110 кВ, установленные на вводах

Выключатель является основным аппаратом в электрических установках, он служит для отключения и включения цепи в любых режимах:

– длительная нагрузка;

– перегрузка;

– короткое замыкание;

– холостой ход;

– не синхронная работа.

Выбор выключателей производится по следующим параметрам /2/:

– напряжению установки: U_уст U_ном ; (28)

– длительному току: I_max I_ном ;(29)

– отключению периодической составляющей К.З.: (30)

– отключению апериодической составляющей тока К.З.:

, (31)

где – нормированное значение содержания апериодической составляющей в отключаемом токе, %.

, (32)

где – наименьшее время от начала К.З. до момента расхождения дугогасительных контактов: ,

где с – минимальное время действия релейной защиты;

с – собственное время отключения выключателя.

T_а – постоянная времени затухания а периодической составляющей, примем T_а =0,02 с;

– электродинамической стойкости ,(33)

где – наибольший пик (ток электродинамической стойкости) по каталогу;

– ударный ток, ,(34)

где – ударный коэффициент, нормированный для выключателей;

– термической стойкости:

,

где – предельный ток термической стойкости;

– длительность протекания тока термической

– тепловой импульс по расчету, кА² ·с,

,

где с.

Здесь – время действия релейной защиты;

– полное время отключения выключателя (каталожные данные).

Наиболее тяжёлой и ответственной операцией является отключение токов КЗ и включение на существующем КЗ.

Выбираем выключатель на ОРУ-110 кВ.

Максимальные токи продолжительного режима в цепях вводов находим из условия, что один из вводов нагружен на полную мощность:

,(35)

=

По максимальному току продолжительного режима выбираем выключатель ВГУ-110-40/2000.

Апериодическая составляющая тока КЗ:

В свою очередь завод – изготовитель гарантирует выключателю содержание апериодической составляющей в отключаемом токе для времени :

кА,

кА.

Определим тепловой импульс, выделяемый током КЗ:

кА² ·с.

Выберем разъединитель для наружной установки SGF-110-1600.

Результаты выбора сведены в таблицу 25.

Таблица 25 – Выключатели и разъединители, устанавливаемые на стороне ВН

5.1.2 Выбор трансформаторов тока

Трансформатор тока предназначен для измерения первичного тока до значений, наиболее удобных для измерения приборов и реле, а также для отделения цепей измерения и защиты от первичных цепей высокого напряжения.

Для наружной установки в цепи 110 кВ примем трансформатор тока опорного типа в фарфоровом корпусе с бумажно-масляной изоляцией типа ТФЗМ-110Б.

Данный трансформатор имеет три обмотки:

– первая класса 0,5 для присоединения измерительных приборов;

– вторая и третья класса 10Р для релейной защиты и автоматики.
Трансформаторы тока выбираем по /2/:

– напряжению установки: ; (36)

– току: , (37)

где – номинальный ток первичной обмотки;

– электродинамической стойкости ; (38)

– термической стойкости ; (39)

– вторичной нагрузке: . (40)

На вводах примем к установке трансформатор тока типа ТФЗМ-110Б-200/42-0,5/10Р/10Р. Расчётные и каталожные данные сведём в таблицу 26.

Таблица 26 – Расчётные и каталожные данные трансформатора тока

Выбираем тип приборов и распределение нагрузки по фазам (таблица 27).

Таблица 27 – Вторичная нагрузка трансформаторов тока

Прибор	Тип		Нагрузка фазы, В-А
			А		В		С
Амперметр	Э-350		0,5		0,5		0,5
Счётчик энергии	Альфа		0,1		—		0,1
Итого:		0,6		0,5		0,6

Из таблицы видно, что наиболее загружены трансформаторы тока фаз А и С.

Определим сопротивление приборов /2/:

Ом.(41)

Допустимое сопротивление проводов:

, (42)

где: – номинальная допустимая нагрузка трансформатора тока в выбранном классе точности, Ом;

– сопротивление контактов:

= 0,05 Ом если в цепи 2-3 прибора,

= 0,1 Ом если приборов 4 и больше /2/;

=1,2 – 0,024 – 0,1 = 1,07 Ом.

Сечение соединительных проводов:

, (43)

где – удельное сопротивление материала провода, для алюминиевых жил = 0,0283 Оммм²/м /2/;

– расчётная длина, зависящая от схемы соединения трансформаторов тока, = 80 м;

мм².

Принимаем контрольный кабель АКРВГ с жилами сечением 4 мм² по условию прочности.

Изобразим схему включения приборов:

Рисунок 16 – Схема включения приборов к трансформаторам тока на ВН

На ремонтной перемычке примем к установке трансформатор тока типа ТФЗМ-110Б-100/41-0,5/10Р/10Р. Максимальные токи продолжительного режима в цепи ремонтной перемычки находим как:

А.

Расчётные и каталожные данные сведём в таблицу 28.

Таблица 28 – Расчётные и каталожные данные трансформатора тока

Выбираем тип приборов и распределение нагрузки по фазам (таблица 29).

Таблица 29 – Вторичная нагрузка трансформаторов тока.

Определим сопротивление приборов:

Ом. Номинальная допустимая нагрузка трансформатора тока в выбранном классе точности: Ом.
