Клапаны служат для периодического открытия и закрытия отверстий впускных и выпускных каналов в зависимости от положения поршней в цилиндре и от порядка работы двигателя.
В двигателе ЗиЛ-130 впускные и выпускные каналы выполнены в головках цилиндров и заканчиваются вставными гнездами из жаропрочного чугуна.
Клапан (рис. 8) состоит из головки и стержня. Головка имеет узкую, скошенную под углом 45 или 30° кромку (рабочая поверхность), называемую фаской. Фаска клапана должна плотно прилегать к фаске седла, для чего эти поверхности взаимно притирают. Головки впускных и выпускных клапанов имеют неодинаковый диаметр. Для лучшего наполнения цилиндров свежей горючей смесью диаметр головки впускного клапана делают большим, чем диаметр выпускного.
-Система охлаждения:
Необходимость системы охлаждения вызывается тем, что детали двигателя, соприкасающиеся с раскаленными газами, при работе сильно нагреваются. Если не охлаждать внутренних деталей двигателя, то вследствие перегрева может произойти выгорание слоя смазки между деталями и заедание их. Нельзя допускать и переохлаждения двигателя, так как при этом увеличиваются тепловые потери и уменьшается количество полезно используемого тепла, возрастают потери на трение вследствие загустевания смазки, ухудшаются условия смесеобразования, снижается мощность и ухудшается экономичность. Нормальный тепловой режим работы двигателя должен быть в пределах 80—90 °С.
На двигателе ЗиЛ-130 применяют систему жидкостного охлаждения с принудительной циркуляцией жидкости. В качестве теплоносителя применяют воду или специальные незамерзающие смеси — антифризы или тосолы.

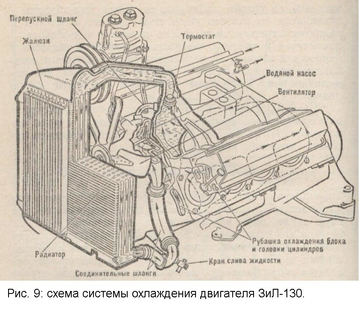

К системе жидкостного охлаждения (рис. 9) относятся: полость охлаждения блока и головок цилиндров, радиатор, водяной насос, вентилятор, жалюзи, термостат, водораспределительная труба, патрубки, шланги, сливные краники.
Охлаждающая жидкость, находящаяся в полости охлаждения, нагреваясь за счет тепла, образующегося в цилиндре двигателя, поступает в радиатор, охлаждается в нем и возвращается в полость охлаждения. Принудительная циркуляция жидкости в системе обеспечивается водяным насосом, а усиленное охлаждение ее — за счет интенсивного обдува радиатора воздухом.
Отдельные детали системы охлаждения соединены трубками и прорезиненными шлангами. Степень охлаждения регулируется при помощи термостата, жалюзи. Жидкость в систему охлаждения заливают через горловину радиатора или расширительного бачка. Вместимость системы охлаждения двигателя автомобиля ЗиЛ-130 —26л. Охлаждающую жидкость выпускают через краники или отверстия, закрываемые резьбовыми коническими пробками, расположенными в нижнем патрубке блока цилиндров и пусковом подогревателе.

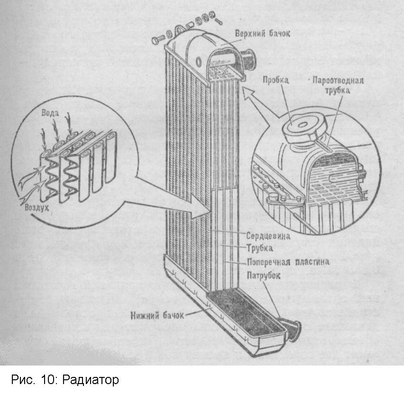

Радиатор отдает воздуху тепло от охлаждающей жидкости. Он состоит из сердцевины, верхнего и нижнего бачков и деталей крепления (рис. 10). Сердцевина радиатора выполнена из отдельных вертикальных трубок, между которыми находятся поперечные горизонтальные пластины, придающие радиатору жесткость и увеличивающие поверхность охлаждения. Трубки сердцевины радиатора впаяны в верхний и нижний бачки.
Верхний бачок радиатора автомобиля ЗиЛ-130 имеет горловину с пробкой и пароотводную трубку. На автомобиле ЗиЛ-130 и в нем установлен датчик указателя перегрева двигателя. Верхний бачок соединен прорезиненным шлангом с полостью охлаждения двигателя. Нижний имеет кран для выпуска охлаждающей жидкости и патрубок для соединения с водяным насосом.
Для повышения температуры кипения охлаждающей жидкости и тем самым поддержания наиболее выгодного температурного режима на изучаемых двигателях применена закрытая система охлаждения, у которой радиатор непосредственно не соединен с атмосферой. В таких системах пробка радиатора плотно закрывает горловину. В пробке имеются два клапана — паровой и воздушный.

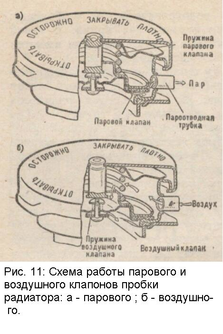

Паровой клапан пробки радиатора (рис. 11, а) допускает повышение давления в системе охлаждения на 0,028 ... 0,10 МПа выше атмосферного, в результате чего уменьшаются потери охлаждающей жидкости от испарения, а температура кипения охлаждающей жидкости повышается и составляет 108 °С ... 119°С. При повышении давления в системе свыше расчетного клапан автоматически открывается.
После охлаждения нагретого двигателя возникает опасность сдавливания трубок радиатора в результате создавшегося разрежения. Для предотвращения этого явления служит воздушный клапан пробки радиатора (рис. 11, б), который, открываясь при разрежении 0,001 ... 0,013 МПа, пропускает внутрь его воздух.
Жалюзи служат для регулирования интенсивности обдува радиатора встречным потоком воздуха. Они состоят из отдельных пластин, укрепленных шарнирно впереди радиатора (см. рис. 9). Управляют жалюзи рукояткой, выведенной в кабину. При затягивании рукоятки пластины, поворачиваясь на шарнирах, уменьшают встречный поток воздуха, поступающий к радиатору.

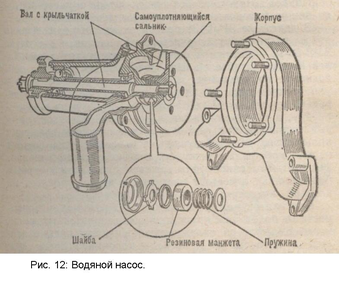

Водяной насос. Принудительная циркуляция жидкости в системе охлаждения создается водяным насосом центробежного типа. Насос установлен в передней части блока цилиндров и состоит из корпуса, вала с крыльчаткой и самоуплотняющегося сальника (рис. 12). Под действием центробежной силы, возникающей при вращении крыльчатки, охлаждающая жидкость из нижнего бачка радиатора поступает к центру корпуса насоса и отбрасывается к его наружным стенкам. Из отверстия в стенке корпуса насоса охлаждающая жидкость попадает в полость охлаждения блока цилиндров. Вытеканию охлаждающей жидкости между корпусом насоса и блоком препятствует прокладка, а в месте выхода вала — самоуплотняющийся сальник, состоящий из резиновой манжеты, металлической обоймы, пружины и шайбы.
Вентилятор. Для усиления потока воздуха, проходящего через сердцевину радиатора, служит вентилятор. Его обычно монтируют на одном валу с водяным насосом. Он состоит из крыльчатки с четырьмя или шестью лопастями, привернутыми к ступице. Вал вентилятора одновременно является валом водяного насоса и установлен в его корпусе на шариковых подшипниках.
Привод водяного насоса и вентилятора осуществляется от шкива коленчатого вала клиновидным ремнем.
В двигателе ЗиЛ-130 ремень охватывает также шкив насоса гидроусилителя рулевого управления.
Термостат. В период пуска двигателя для уменьшения износа желательно возможно быстрее прогреть его до температуры 80 ... 90 °С и при дальнейшей эксплуатации поддерживать эту температуру.
Для этой цели служит термостат, его устанавливают в патрубке полости впускного трубопровода.

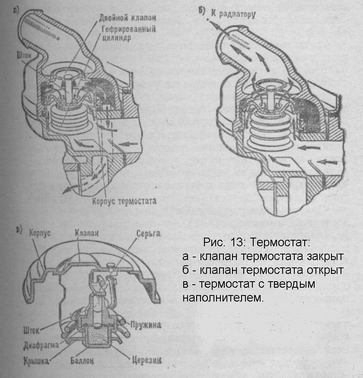

Термостат (рис. 13) состоит из корпуса, гофрированного латунного цилиндра, штока и двойного клапана. Внутрь гофрированного латунного цилиндра налита жидкость, температура кипения которой 70...75°С. Когда двигатель не прогрет, клапан термостата закрыт (см. рис. 13, а), и циркуляция происходит по малому кольцу: водяной насос — полость охлаждения — термостат— перепускной шланг — насос.
В системе охлаждения двигателя ЗИЛ-130 в период прогрева циркуляция осуществляется через полость охлаждения компрессора пневматического привода тормозов, минуя радиатор.
При нагреве охлаждающей жидкости до 70... 75 °С в гофрированном цилиндре термостата жидкость начинает испаряться, давление повышается, цилиндр, разжимаясь, перемещает шток и, поднимая клапан (см. рис. 13, б), открывает путь для жидкости через радиатор. Когда температура жидкости в системе охлаждения достигнет 90 °С, клапан термостата полностью открывается, одновременно скошенной кромкой закрывая выход жидкости в малое кольцо и циркуляция происходит по большому кольцу: насос—полость охлаждения—термостат—верхний бачок радиатора—сердцевина — нижний бачок радиатора—насос.
В системе охлаждения двигателя ЗИЛ-130 при полностью открытом клапане термостата циркуляция одновременно происходит через радиатор и полость охлаждения компрессора.
Такой термостат состоит из корпуса, внутри которого помещен медный баллон, заполняемый массой, состоящей из медного порошка, смешанного с церезином (нефтяной воск). Баллон сверху закрыт крышкой. Между баллоном и крышкой расположена резиновая диафрагма, сверху которой установлен шток, упирающийся в серьгу, закрепленную при помощи оси на клапане.
Контроль за температурой охлаждающей жидкости осуществляется по указателю температуры и при помощи лампы сигнализатора перегрева двигателя на щитке приборов.
Управление сигнальной лампой и указателем осуществляют датчики, ввернутые в верхний бачок радиатора и в полость охлаждения головки цилиндра.
Качество воды, применяемой для системы охлаждения двигателя, имеет не меньшее значение для долговечности и надежности его работы, чем качество топлива и смазочных материалов. Применение воды необходимого качества является одним из основных условий правильного ухода за двигателем, его выполнение предупреждает образование накипи и коррозию полости охлаждения, которые могут привести к серьезным неисправностям.
В систему охлаждения двигателя необходимо заливать чистую «мягкую» воду, лучше всего дождевую или снеговую. Совершенно недопустимо применение артезианской, ключевой или морской воды. Пресную речную и озерную воду для снижения «жесткости» необходимо кипятить и перед заливкой в систему охлаждения фильтровать через пять-шесть слоев марли. Использование артезианской и ключевой воды допускается только после предварительной ее обработки ионитовыми фильтрами. Воду из системы охлаждения после слива следует собирать и использовать вновь. Частая замена воды в системе охлаждения усиливает коррозию и образование накипи.
При температуре воздуха ниже О °С в систему охлаждения вместо воды рекомендуется заливать жидкости с низкими температурами замерзания — антифризы, а также жидкость ТосолА-40.
Антифриз выпускают двух марок 40 и 65. Он представляет собой смесь этиленгликоля и воды. Антифриз марки 40 (светло-желтого цвета) предназначен для автомобилей, эксплуатируемых в районах с умеренно низкой 44
температурой в зимнее время, он замерзает при температуре -40 °С. Антифриз марки 65 (оранжевого цвета) применяют для автомобилей, работающих в условиях низкой температуры, он замерзает при температуре -65 °С. Водный раствор жидкости Тосол-А в зависимости от концентрации замерзает при температуре -40 °С. Антифриз ядовит, при попадании в организм человека он может вызвать тяжелые отравления.

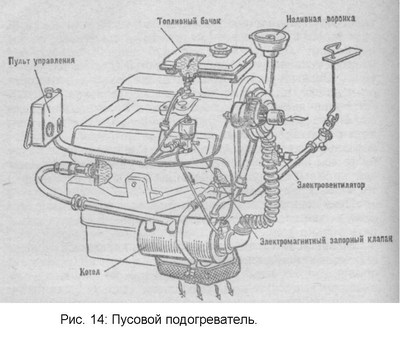

Пусковые подогреватели. Пуск двигателя при низкой температуре окружающего воздуха затруднен. Для прогрева двигателя применяют пусковой подогреватель. На автомобиле ЗИЛ-130 подогреватель состоит из котла с направляющим патрубком, электровентилятора, топливного бачка, электромагнитного запорного клапана, пульта управления, наливной воронки, патрубков, соединительных трубок и шлангов
(рис. 14).
Котел подогревателя постоянно соединен с системой охлаждения двигателя. Топливный бачок заполняют топливом, применяемым для двигателя. Топливо самотеком поступает в камеру сгорания котла через электромагнитный запорный клапан. Воздух в камеру сгорания подается электровентилятором. Первоначальное зажигание горючей смеси осуществляется свечой накаливания, а дальнейшее горение — от ранее зажженного пламени. Отработавшие газы направляются патрубком на поддон для подогрева масла. Включатели свечи зажигания, вентилятора и электромагнитного клапана и контрольная спираль находятся на пульте управления.
-Система смазки:
Между отдельными деталями двигателя, поверхности которых перемещаются одна относительно другой, возникает сила называемая силой терния. На преодоление сил трения затрачивается часть мощности двигателя; помимо этого трение приводит к износу деталей и их нагреву. Уменьшение сил трения достигается улучшением качества обработки поверхности, применением антифрикционных сплавов, шариковых и роликовых подшипников. Одним из наиболее эффективных способов уменьшения сил трения является смазка. Смазка, находящаяся между трущимися поверхностями, разделяет их, заменяя непосредственное трение деталей трением слоев смазки между собой. Помимо этого, масло охлаждает смазываемые детали и уносит твердые частицы, попавшие между ними.
В зависимости от размещения и условий работы деталей масло может подаваться под давлением, разбрызгиванием и самотеком. В автомобильных двигателях применяются все три способа подвода масла, при этом к наиболее нагруженным деталям масло поступает под давлением, а к остальным — разбрызгиванием и самотеком.
