Размыкание первичной цепи катушки зажигания вызывает исчезновение магнитного потока, пересекающего не только витки вторичной обмотки, а и первичной, вследствие чего в них индуктируется ток самоиндукции напряжением 200 ... 300 В. Этот ток, замедляя исчезновение тока в пер- приводит к уменьшению э. д. с. во вторичной цепи. Ток самоиндукции также приводит к интенсивному искрению между контактами прерывателя и их разрушению. предотвратить воздействие э. д. с. самоиндукции, применяют конденсатор. Конденсатор включен параллельно контактам прерывателя и в момент появления э. д. с. самоиндукции заряжается, не допуская искрения на контактах. Кроме того, заряженный конденсатор, разряжаясь в обратном направлении, приводит к быстрому исчезновению тока в первичной цепи, а следовательно, и магнитного потока, благодаря чему напряжение во вторичной цепи повышается. Конденсатор (рис. 26) состоит из лакированной бумаги, на которую нанесен тонкий слой цинка и олова. Эта бумага является обкладкой конденсатора и свернута в рулон. К торцам рулона припаивается по одному гибкому проводнику. Рулон обернут кабельной бумагой и пропитывается маслом.
Крепится конденсатор на корпусе снаружи или на подвижном диске прерывателя.
Емкость конденсатора 0,17 ... 0,25 мкФ. Конденсаторы из металлизированной бумаги обладают способностью самовосстанавливаться при пробое диэлектрика за счет заполнения отверстия маслом.
Большое влияние на работу батарейного зажигания оказывает зазор между контактами прерывателя. Нормальная работа батарейного зажигания будет при зазоре между контактами прерывателя в пределах 0,35... ... 0,45мм.
Если зазор будет большим, то время замкнутого состояния контактов уменьшится и сила тока в первичной обмотке катушки зажигания не успеет возрасти до требуемого значения и, как следствие этого, э. д. с. вторичной цепи не будет достаточной. Кроме того, при большой частоте вращения коленчатого вала будут возникать перебои в работе двигателя.
При малом зазоре происходит сильное искрение между контактами, их обгорание и, как следствие, перебои на всех режимах работы двигателя. Зазор между контактами прерывателя регулируют перемещением пластины со стойкой неподвижного контакта и при помощи эксцентрика, отвернув предварительно стопорный винт (рис. 27). После регулировки стопорный винт нужно завернуть. Замеряют зазор при полностью разомкнутых контактах пластинчатым щупом.

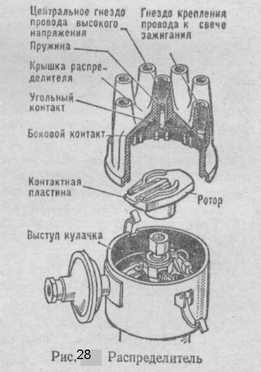

Распределитель установлен сверху на корпусе прерывателя и состоит из ротора и крышки (рис. 28). Ротор изготовлен в виде грибка из карболита, сверху в него вмонтирована контактная пластина. Крепится ротор на выступе кулачка. Крышка распределителя изготовлена также из карболита. На наружной ее части по окружности выполнены гнезда по числу цилиндров, в которые вставляются провода, присоединяемые к свечам зажигания. В крышке размещено центральное гнездо для крепления провода высокого напряжения от катушки зажигания. Внутри, против каждого гнезда, расположены боковые контакты, а в центре — угольный контакт с пружиной для соединения центрального гнезда с пластиной ротора.
Крепится крышка на корпусе прерывателя двумя пружинными защелками. Ротор, вращающийся вместе с кулачком, соединяет поочередно центральный контакт с боковыми контактами, замыкая цепь высокого напряжения через свечи тех цилиндров, где в данный момент должно происходить воспламенение рабочей смеси.

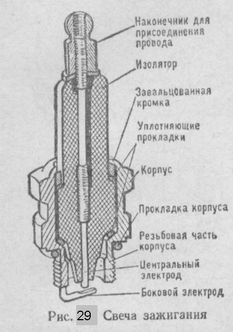

Свечи зажигания. Электрический разряд — искра — образуется в цилиндре между электродами свечи зажигания. Свеча (рис. 29) состоит из центрального электрода с изолятором (сердечник свечи) и стального корпуса, в котором он крепится. Корпус имеет нарезную ввернутую часть, которой свеча ввернута в нарезное отверстие головки цилиндров двигателя, в нижней части корпуса имеется один боковой электрод. В верхней части корпус свечи зажигания имеет грани под ключ. Центральный электрод с изолятором завальцован в корпусе свечи. Для уплотнения между кромками корпуса и буртиком изолятора проложены уплотняющие прокладки. На центральном электроде сверху установлен наконечник для крепления провода высокого напряжения
Для обеспечения нормальных условий работы свечи зажигания необходимо, чтобы температура нижней части изолятора была в пределах 500 ... 600 'С, при которой сгорает нагар и очищается свеча.
Тепловая характеристика свечи зажигания зависит от длины нижней части изолятора и условий его охлаждения. Чрезмерный нагрев свечи приводит к калильному зажиганию и разрушению изолятора, а переохлаждение — к забрызгиванию электродов свечи маслом и нагару.
Выбирают свечи зажигания для двигателя по их обозначениям, где указаны диаметр нарезной части, длина нижней части изолятора и материал изолятора. Диаметр нарезной части обозначается буквами М и А, где М соответствует диаметру 18 мм и А—14 мм. Цифрой обозначено калильное число. Длина резьбовой части обозначается буквами Н — 11 мм, Д— 19 мм. Если буквы нет, то длина вверткой части равна 12 мм. Буква «В» обозначает, что выступает нижняя часть изолятора, а «Т» — что герметизация изолятора выполнена терыоцементсм.

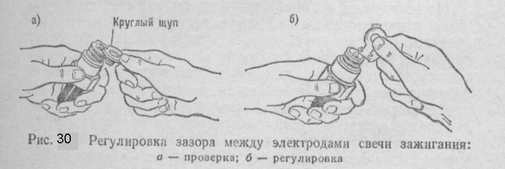

На двигателях автомобилей ЗиЛ-130 устанавливают свечи АИ, где буква А обозначает, что диаметр резьбы 14 мм, цифра 11 указывает калильное число, длина вверткой части корпуса — 12 мм. Большое влияние на работу свечи зажигания оказывает зазор между центральным и боковым электродами. Заводы рекомендуют зазоры 0,85 ... 1,00 мм. Уменьшение зазора против нормы вызывает обильное нагарообразование на электродах свечи зажигания и перебои в ее работе. При большем зазоре из-за повышения сопротивления ухудшаются условия искрообразования, отчего также будут возникать перебои в работе двигателя. Регулируют зазор подгибанием бокового электрода, а его размер проверяют круглым щупом (рис 30). Центральный электрод подгибать нельзя так как разрушается керамическая изоляция и свеча зажигания отказывает в работе.

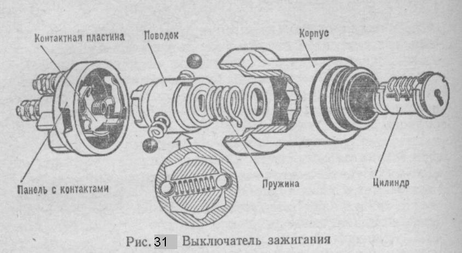

Выключатель зажигания. Включение и выключение приборов батарейного зажигания и других потребителей электрического тока осуществляется при помощи выключателя зажигания. Он (рис. 31) состоит из двух частей; замка с ключом и электрического выключателя. Замок состоит из корпуса, цилиндра, пружины и поводка. В задней части корпуса замка расположен выключатель, состоящий из контактной пластины с тремя выступами и панели с тремя контактными винтами.
В автомобиле ЗиЛ-130 ключ имеет три положения: первое (головка ключа расположена вертикально) — зажигание выключено; второе (поворот ключа по часовой стрелке) — зажигание включено, третье (поворот ключа до отказа) — включены зажигание и стартер. Во всех случаях вместе с зажиганием включаются контрольно-измерительные приборы.
3. Основные неисправности и методы ремонта двигателя ЗиЛ-130:
Исправный двигатель должен развивать полную мощность, работать без перебоев на полных нагрузках и холостом ходу, не перегреваться, не дымить и не пропускать масло и охлаждающую жидкость через уплотнения. Неисправность можно определить путем диагностирования по внешним признакам без разборки двигателя.
Кривошипно-шатунный механизм имеет следующие признаки неисправности: появление посторонних стуков и шумов, падение мощности двигателя, повышенный расход масла, перерасход топлива, появление дыма в отработавших газах.
Стуки и шумы в двигателе возникают в результате повышенного износа его основных деталей и появления между сопряженными деталями увеличенных зазоров.
При износе поршня и цилиндра, а также при увеличении зазора между ними возникает звонкий металлический стук, хорошо прослушиваемый при работе холодного двигателя. Резкий металлический стук на всех режимах работы двигателя свидетельствует об увеличении зазора между поршневым пальцем и втулкой верхней головки шатуна. Усиление стука при резком увеличении частоты вращения коленчатого вала свидетельствует об износе вкладышей коренных или шатунных подшипников, причем стук более глухого тона характерен при износе вкладышей коренных подшипников. Резкий непрекращающийся стук в двигателе, сопровождающийся падением давления масла, свидетельствует о выплавлении подшипников. Прослушивание шумов и стуков выполняется с помощью стетоскопа.
Падение мощности двигателя вызывается уменьшением компрессии в результате : нарушения уплотнения прокладки головки цилиндров при слабой или неравномерной затяжке гаек крепления или повреждения прокладки; пригорание колец в канавках поршня вследствие отложения смолистых веществ и нагара; износа, поломки или потери упругости колец; износа стенок цилиндров.
Компрессию в цилиндрах двигателя проверяют от руки или компрес-сометром. Для проверки компрессии от руки вывертывают свечи зажигания, за исключением свечи проверяемого цилиндра. Вращая коленчатый вал пусковой рукояткой, по сопротивлению проворачиванию судят о компрессии. Так же проверяют компрессию и в остальных цилиндрах.
Для проверки компрессии компрессометром следует прогреть двигатель, вывернуть свечи, полностью открыть дроссельную и воздушную заслонки. Установить резиновый наконечник компрессометра в отверстие свечи и провернуть коленчатый вал на 8—10 оборотов. О величине компрессии судят по показаниям компрессометра. После проворачивания коленчатого вала в исправном цилиндре величина компрессии должна быть 7,0—7,8 кгс/см2. Таким образом нужно последовательно проверять компрессию в каждом цилиндре.
О техническом состоянии цилиндро-поршневой группы и клапанов можно судить по относительной величине утечки воздуха (контролируемой специальным манометром), подаваемого под давлением в цилиндры двигателя с помощью прибора К-69. При этом сжатый воздух подают в каждый цилиндр двигателя через отверстия для свечей зажигания.
Повышенный расход масла, перерасход топлива и дымный выпуск отработавших газов серого цвета (при нормальном уровне масла в картере) обычно появляются при залегании поршневых колец или их износе. Залегание кольца можно устранить без разборки двигателя, для чего в каждый цилиндр горячего двигателя заливают на ночь через отверстие для свечи зажигания по 20 г смеси равных частей денатурированного спирта и керосина. Утром двигатель следует пустить, дать проработать 10—15 мин, остановить и заменить масло.
Отложение нагара на днищах поршней и камер сгорания снижает теплопроводность, что вызывает перегрев двигателя, падение его мощности и повышение расхода топлива. Для удаления нагара необходимо выпустить воду из системы охлаждения, снять приборы, укрепленные на головке цилиндров, и , отвернув гайки, осторожно отделить головку цилиндров, не повредив прокладку. Если прокладка приклеилась к блоку или головке цилиндров, то ее следует отделить, пользуясь тупым ножом или широкой тонкой металлической полоской.
У V-образных двигателей перед снятием головок цилиндров, кроме того, необходимо снять все приборы с впускного трубопровода, снять трубопровод и только после этого снять головки.
Нагар удаляют деревянными скребками или скребками из мягкого металла, чтобы не повредить днище поршней или стенки камеры сгорания. Удаляя нагар, следует закрывать чистой ветошью соседние цилиндры. Нагар снимается легче, если его размягчить, положив на него ветошь, смоченную керосином.
При установке прокладки 'головки цилиндров ее нужно натереть порошкообразным графитом.
Трещины в стенках рубашки охлаждения блока и головки цилиндров могут появиться при замерзании воды или заполнении рубашки охлаждения горячего двигателя холодной водой.
Газораспределительный механизм имеет две характерные неисправности— неплотное прилегание клапанов к гнездам и неполное открытие клапанов,
