4.2 Дослідження регуляторів системи керування, розроблених на основі використання методів нечіткої логіки і нейромережевих технологій

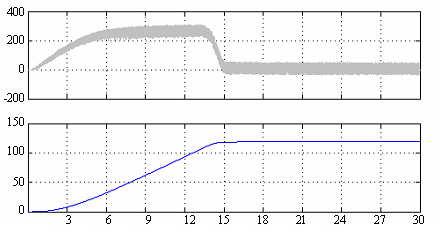

Результати моделювання системи керування електроприводом, що містить тягові асинхронні двигуни з використанням стандартного ПІ регулятора і побудованого з використанням нечіткої логіки в середовищі MATLAB відповідно показані на рис. 4.13 і рис. 4.14. Верхній графік залежність електромагнітного моменту від часу M(t), нижній - швидкості обертання ротора двигуна від часу (t).

Рис. 4.13. Залежності M(t), ( стандартний ПІ-регулятор)

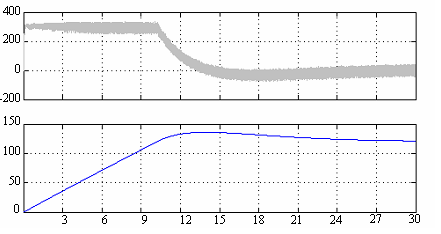

Рис. 4.14. Залежності M(t), (ПІ-регулятор з використанням нечіткої логіки)

Проведені дослідження синтезованої системи векторного керування тяговим електроприводом підтвердили ефективність застосування методів нечіткої логіки при проектуванні регуляторів. Перерегулювання у випадку використання стандартного ПІ контролера, що спостерігається на рис. 4.13, складає 14%, при використанні нечіткого контролера перерегулювання практично відсутнє. До того ж, у першому випадку, у перехідному режимі двигун електропривода може перейти в генераторний режим, що не припустимо в процесі функціонування системи.

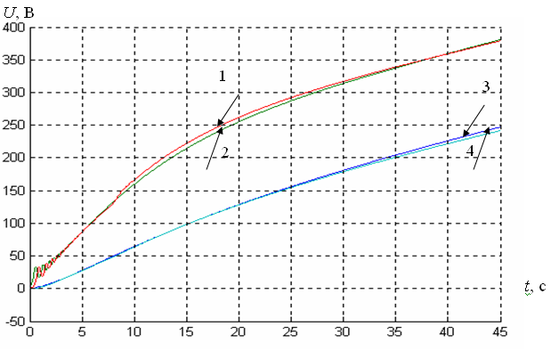

На рис. 4.15 представлені криві зміни амплітуди і частоти, як сигналів керування, для похідної (базової) моделі системи керування (криві 1 і 3) і моделі з використанням нейронних мереж (криві 2 і 4) при одній і тій же навантаженості складу (Р/J = 0.0001).

Рис. 4.15. Залежності U(t).

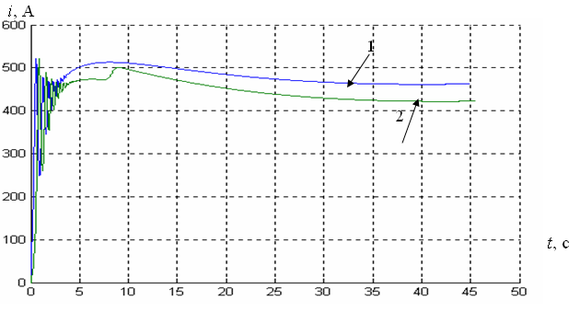

На рис. 4.16 представлені криві зміни модулів струмів для похідної (базової) моделі системи керування (крива 1) і моделі з використанням нейронних мереж (крива 2) за тих самих умов руху.

Рис. 4.16. Залежності i(t).

Як критерій оптимальності використовувався критерій мінімуму енергетичних витрат при виконанні обмежень по величині пройденого шляху і швидкості в кінцевий момент часу. Розглядалися різні режими роботи електропривода, зокрема , розгін дизель-потяга за заданий час t і оцінювалися отримані характеристики (швидкість, пройдений шлях і енергетичні витрати) у кінцевий момент часу. Отримані результати (швидкість у кінцевий момент часу, пройдений шлях і енергетичні витрати) для різних мас складу (другий стовпець таблиці, задається через відношення числа пара полюсів Р к моменту інерції J) представлені в таблиці 4.2.

У першому рядку таблиці приведені результати розгону дизель-потяга за час 45секунд до швидкості 38,16 м/с без використання НС, при цьому енергетичні витрати склали 5255 кВт/год, а пройдений шлях 255,3 м. При включенні в систему керування нейронних мереж отриманий виграш по енергетичних витратах 4,5%, хоча кінцева швидкість у даному випадку виявилася меншої на 0,55 м/с. Однак при збільшенні завантаженості складу (рядок 3) отримані енергетичні витрати на 3,2% менше при практично рівних кінцевих швидкостях і пройдених шляхах.

Таблиця 4.2. Результати досліджень.

№	p/J	t, с		V, км/г			S, м			Е, кВт/г
				1	2		1	2		1	2
1	0,0001		45		38,16	37,61		255,3	257,1		5255	5014
2	0,0002		30		69,92	68,93		298,8	305,7		8755	8351
3	0,00009		30		24,27	24,12		103,4	103,9		2416	2337
4	0,0001		45		38,16	40,06		255,3	259,2		5255	5251
5	0,0002		30		69,92	72,44		298,8	302,6		8755	8759
6	0,00009		30		24,27	26,31		103,4	104,2		2416	2422
7	0,0001		40		32,54	32,61		234,2	243,5		4762	4621
8	0,0002		35		75,53	75,51		324,3	335,2		9867	9754
9	0,00009		30		24,27	24,32		103,4	110,6		2416	2384

У рядках 4 - 6 таблиці 4.2 представлені результати розгону дизель-потяга за час t. У цьому випадку використовувався критерій: одержати велику кінцеву швидкість при однакових енергетичних витратах. У рядках 7-9 критерієм було одержати більший пройдений шлях при менших енергетичних витратах.

Виходячи з проведених результатів дослідження, можна зробити висновок, що введення нейронних мереж до складу системи керування дозволяє оптимізувати роботу енергетичної системи дизель-потяга в процесі розгону, забезпечуючи при цьому виконання заданих граничних умов. При цьому економія по енергетичних витратах складає не менш 3,2% у порівнянні з досліджуваним експериментальним зразком системи керування дизель-потяга.
