⁰С · сут

м² · ⁰С/Вт

Окончательно к расчету принимаем большее из двух значений R^ТРo:

м² · ⁰С/Вт

Сопротивление теплопередаче ограждающей конструкции Ro, м² · ⁰С/Вт, определяется по формуле (4) СНиП II-3-79**

, (3)

где _В – то же, что в формуле (1);

R_K – термическое сопротивление ограждающей конструкции, определяемое по формуле (3) СНиП II-3-79**, м² · ⁰С/Вт;

_H = 23 – коэффициент теплопередачи (для зимних условий) наружной поверхности ограждающей конструкции, принимаемый по таблице 6 СНиП II-3-79**, Вт/(м² · ⁰С).

Термическое сопротивление R, м² · ⁰С/Вт, однослойной ограждающей конструкции определяется по формуле

, (4)

где – толщина слоя, м;

= 0,07 – расчетный коэффициент теплопроводности материала слоя (плита минераловатная на синтетическом связующем по ГОСТ 9573-96), принимаемый по приложению 3* СНиП II-3-79**, Вт/(м² · ⁰С).

. (5)

Искомая величина выражается из формулы (5) и составляет

м.

В соответствии с ГОСТ 9573-96, устанавливающим размеры теплоизоляционных плит из минеральной ваты на синтетическом связующем, окончательно принята толщина утеплителя = 250 мм, см. рисунок 1.

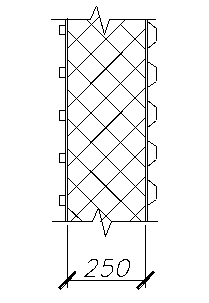

Рисунок 1 – Конструкция стены

2. Конструктивный раздел

2.1 Проектирование фундамента

2.1.1 Исходные данные

По результатам инженерно-геологических изысканий, выполненных «УралТИСИЗ» в феврале 1991г., получены исходные данные для проектирования фундаментов здания физкультурно-оздоровительного комплекса. Литологическое описание слоев приведено в таблице 3. Физико-механические свойства грунтов приведены в таблице 4.

Таблица 3 – Литологическое описание слоёв по скважине № 93

Таблица 4 – Физико-механические свойства грунтов

Сосредоточенная нагрузка по обрезу фундамента N = 287 кН.

2.1.2 Оценка геологических и гидрогеологических условий строительной площадки

2.1.2.1 Определение физико-механических характеристик грунтов

Первый слой – чернозем.

Чернозем – плодородный поверхностный слой дисперсного грунта, образованный под влиянием биогенного и атмосферного факторов.

При планировании строительной площадки данный слой срезается.

Второй слой – песок средней крупности.

Песок – несвязный минеральный грунт, в котором масса частиц размером меньше 2 мм составляет более 50 % (I_p = 0).

Плотность скелета грунта:

кН/м³ (6)

Коэффициент пористости:

(7)

Степень влажности:

, (8)

где _W = 10 (кН/м³) – удельный вес воды.

Коэффициент относительной сжимаемости:

(МПа^-1) (9)

Модуль деформации:

(МПа), (10)

где: β = 1- 2²/(1- ) – безразмерный коэффициент, принимаемый для упрощения расчётов.

- коэффициент Пуассона, определяемый по ГОСТ 20276-85 «Грунты. Методы полевого определения характеристик деформируемости» , принимаемый равным:

0,30 - для песков и супесей;

0,42 - для глин.

Третий слой – глина.

Грунт глинистый – связный минеральный грунт, обладающий числом пластичности I_p 1.

Плотность скелета грунта:

(кН/м³)

Коэффициент пористости:

Степень влажности:

Коэффициент относительной сжимаемости:

(МПа^-1)

Показатель текучести:

(11)

Число пластичности:

(12)

Модуль деформации:

(МПа)

Четвертый слой – глина.

Плотность скелета грунта:

(кН/м³)

Коэффициент пористости:

Степень влажности:

Коэффициент относительной сжимаемости:

(МПа^-1)

Показатель текучести:

Число пластичности:

Модуль деформации:

(МПа)

Классификация грунтов, выполненная на основании вычисленных физико-механических характеристик и ГОСТ 25100-95, приведена в таблице 5.

Таблица 5 – Классификация грунтов

2.1.2.2 Заключение по грунтовым условиям строительной площадки

Первый слой составляет чернозем – природное образование, слагающее поверхностный слой земной коры и обладающее плодородием.

Второй слой – плотный песок средней крупности, насыщенный водой, с модулем деформации Е = 12,3 > 10 МПа. Грунт обладает высокой несущей способностью.

Третий слой – глина текучепластичная, легкая песчанистая, насыщенная водой, с модулем деформации Е = 1,43 < 5 МПа. Грунт обладает низкой несущей способностью.

Четвертый слой – глина мягкопластичная, легкая песчанистая, насыщенная водой, с модулем деформации Е = 1,48 < 5 МПа. Грунт обладает низкой несущей способностью.

Нормативную глубину сезонного промерзания грунта d_fn, м, допускается определять по формуле:

, (13)

где: Mt = 22 + 19,6 + 13,8 + 1,3 + 2,6 + 13,4 + 19,9 = 92,6 – безразмерный коэффициент, численно равный сумме абсолютных значений среднемесячных отрицательных температур за зиму в пос. Сосновка Тюменской области.

d₀ - величина, принимаемая равной, м:

- для песков гравелистых, крупных и средней крупности - 0,30;

- для суглинков и глин - 0,23.

Поскольку в пределах глубины заложения фундамента находится два типа грунта (пески средней крупности и глина), то определяется средневзвешенное значение do_ср:

;

(м).

Расчетная глубина сезонного промерзания грунта d_f,м, определяется по формуле:

, (14)

где: k_h – коэффициент, учитывающий влияние теплового режима сооружения, принимаемый для наружных фундаментов отапливаемых сооружений k_h = =0,5;

(м).

Поскольку уровень грунтовых вод обнаружен на глубине dw =1,5 м d_f +2, то, согласно таблице 2 СНиП 2.02.01-83 «Основания зданий и сооружений» глубина заложения фундамента должна быть не менее d_f. В этом случае подошва фундамента освобождается от воздействия нормальных сил пучения.
