Материалы для дренирующих обсыпок должны быть чистыми и не содержать более 3-5% по весу частиц с диаметром менее 0,1 мм.
Подбор состава дренирующих обсыпок производят по специальным графикам в зависимости от типа фильтра и состава дренируемых грунтов.
Дренажи следует укладывать в осушенные траншеи. В песчаных грунтах применяют водопонижение иглофильтрами. При заложении дренажа на водоупоре применяют водоотлив с устройством строительных дренажей, замораживание или химическое закрепление грунтов.

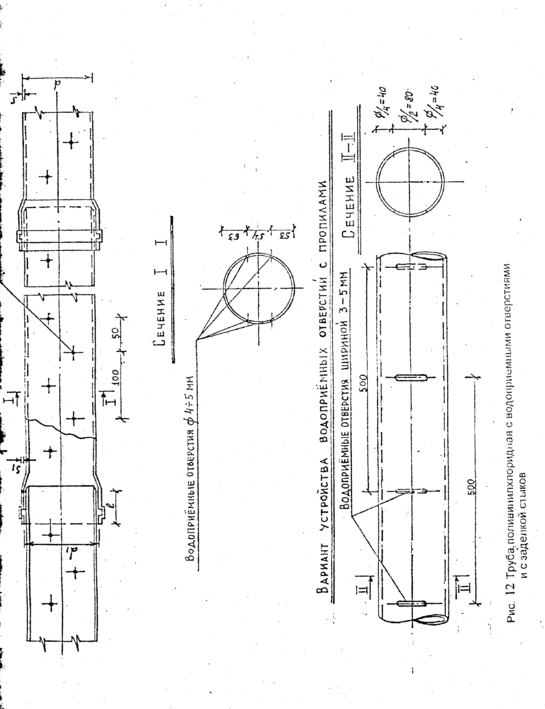

Трубы дренажей несовершенного типа укладывают на нижние слои дренирующей обсыпки, которые в свою очередь, укладываются непосредственно на дно траншеи.
Для дренажей совершенного типа основание (дно траншеи) укрепляется втрамбованным в грунт щебнем, а трубы укладываются на слои песка толщиной в 5 см.
В слабых грунтах с недостаточной несущей способностью дренаж должен быть уложен на искусственное основание.
Дренирующие обсыпки могут иметь прямоугольное или трапецеидальное очертание в поперечном разрезе.
Обсыпки прямоугольного очертания устраивают с помощью инвентарных щитов.
Обсыпки трапецеидального очертания насыпают без щитов с откосами 1:1.
Двухслойные дренирующие обсыпки рекомендуется делать прямоугольного очертания с помощью инвентарных щитов.
Толщина одного слоя дренирующей обсыпки должна быть не менее 15 см.
2.3.16 Трубофильтры
Взамен устройства дренажа из труб с гравийно-щебеночным фильтром для профилактических дренажей могут быть применены трубофильтры из пористого бетона или другого материала. Область и условия применения трубофильтров определяется специальными указаниями.
2.3.17 Колодцы
На трубчатых дренажах устраивают колодцы.
Для предохранения от засорения колодцы должны быть снабжены вторыми крышками.
Перепадные колодцы на дренаже должны иметь водобойную часть.
2.3.18 Песчаные призмы
При прокладке дренажа в песчаных грунтах с коэффициентом фильтрации менее 5 м/сутки, а также в грунтах слоистого строения, часть траншеи над дренажом засыпают песком. Засыпанная песчаная призма должна иметь коэффициент фильтрации не менее 5 м/сут.
Засыпку песком траншеи, разработанной в песчаных грунтах, производят на высоту 0,6-0,7 Н, где Н - высота от дна траншеи до уровня подземных вод, но не менее 15 см над верхом дренирующей обсыпки. В грунтах слоистого строения траншею засыпают песком на 30 см выше уровня подземных вод
2.3.19 Колодцы-фильтры
При неоднородном строении водоносного пласта, когда горизонтальная дрена проходит в верхнем менее проницаемом слое, а ниже расположен более проницаемый слой, устраивают комбинированный дренаж, состоящий из горизонтальной дрены и вертикальных самоизливающихся колодцев-фильтров.
Проходку вертикальных колодцев-фильтров можно выполнить гидравлическим способом (погружением с помощью подмыва) или буровым способом. В этих случаях колодцы-фильтры в конструктивном отношении устраиваются аналогично трубчатым колодцам вертикальных дренажей. Устье (верхний конец трубчатого колодца) располагается ниже общего непониженного уровня подземных вод и заделывается в днище смотрового колодца дренажа. Отметка устья трубчатого колодца должна быть выше отметки лотка горизонтальной дрены на 15 см. При небольшой глубине установку колодцев-фильтров можно производить открытым способом. Для этой цели со дна траншеи горизонтального дренажа открывают колодцы, в которых устанавливают вертикально трубы (асбестоцементные или пластмассовые), заполненные гравием или щебнем. Пространство между вертикальной трубой и грунтом заполняют крупнозернистым песком. Нижний конец вертикальной трубы входит в слой гравия или щебня на дне колодца. Верхний конец трубы сопрягается с внутренним слоем обсыпки горизонтальной дрены.
2.3.20 Конструкция пластового дренажа
Пластовый дренаж применяется для защиты подвалов зданий, приямков и каналов в тех случаях, когда один трубчатый дренаж не дает необходимого дренирующего эффекта.
Пластовый дренаж устраивается в виде слоя песка, отсыпаемого по дну котлована под здание или траншеи для канала.
Слой песка в поперечном направлении прорезают призмами из гравия или щебня.
Пластовый дренаж необходимо предохранить от засорения во время строительства. При устройстве полов и оснований мокрым способом (с применением монолитного бетона и цементных растворов (необходимо закрыть пластовый дренаж изолирующим материалом (пергамином и т.п.).
Гравийные (или щебеночные) призмы должны иметь высоту не менее 20 см.
Расстояние между призмами - 6 * 12 м (в зависимости от гидрогеологических условий). Прокладываются призмы, как правило, в середине между поперечными фундаментами здания.
При большом притоке воды или для особо ответственных сооружений пластовый дренаж может быть двухслойным по всей площади с нижним слоем из песка и верхним - из гравия или щебня.
При малой ширине защищаемого сооружения и ограниченным притоке воды, в частности под подземными каналами, пластовый дренаж может быть устроен из одного слоя песка или из щебня.
Толщина пластового дренажа под зданиями должна быть не менее 30 см, и под каналами не менее 15 см.
В отдельных случаях, при большой площади дренажа или особых требованиях к понижению зоны капиллярного насыщения, толщина и конструкция пластового дренажа определяются расчетом.
Пластовый дренаж должен выходить за наружные стенки сооружения, а в необходимых случаях - отсыпаться по откосу котлована (траншеи).
Пластовый дренаж должен быть соединен с трубчатым дренажом кольцевым, пристенным или сопутствующим.
При большой площади подземного помещения следует прокладывать дополнительные трубчатые дрены под полом помещения.
В подпольях зданий, возводимых на свайных основаниях, пластовый дренаж может быть устроен в сочетании с однолинейным трубчатым дренажом, расположенным под подпольем.
3. Архитектурно-планировочный раздел
3.1 Объёмно-планировочное решение участка застройки
Вертикальная планировка участка выполнена на основании генплана и инженерно-геологических изысканий, выполненных проектным институтом “Карелпроект” 1990г. И решена с учётом планировочных отметок примыкающих улиц и с учётом существующей застройки. Исходя из геологических и гидрогеологических условий участка, для проведения строительства и дальнейшей успешной эксплуатации здания инженерная подготовка предполагает: вертикальную планировку, поверхностный водоотвод, осушение. Вертикальная планировка выполнена в подсыпке. Предполагается использование грунта, изымаемого при рытье котлована здания в подсыпке газонов.

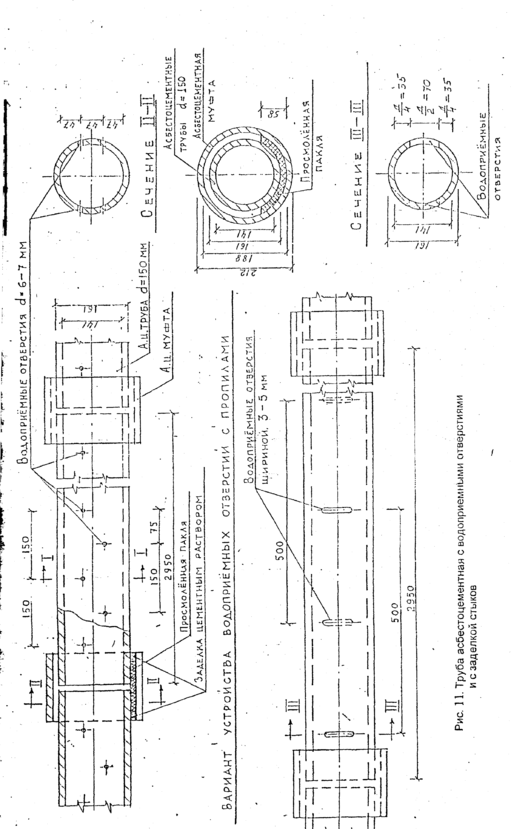

Поверхностный водоотвод осуществляется по лоткам асфальтового покрытия в направлении прилегающих улиц. Для защиты подвальных помещений от верховодки и грунтовых вод предусматривается пристенный дренаж из асбестоцементных труб D=150мм с 2-хслойной фильтрующей обсыпкой. Выпуск пристенного дренажа запроектирован в проектируемый ливневой коллектор.
Участок застройки расположен в районе микрорайона Перевалка в г. Петрозаводске.
На участке располагается 9-ти этажный 54-х квартирный жилой дом, площадки для отдыха, сушки белья, площадка для контейнеров, детская площадка, хозяйственная площадка, а также площадка для временной остановки легкового транспорта.
Фасад здания обращен на юго-запад, что обеспечивает хорошую степень инсоляции помещений.
Участок имеет следующие характеристики:
-
Размеры в плане: ширина 123,26 м; длина 157,39 м;
-
Площадь участка в границах отвода -19400 м2;
-
Площадь участка в границах благоустройства -19400 м2;
-
Площадь застройки - 2970 м2;
-
Площадь проездов, тротуаров, отмостки – 2600м2;
-
Площадь площадок – 2000 м2;
-
Дороги шириной 5,5 м;
-
Тротуары шириной 1,5 м;
-
Пешеходные дорожки шириной 1,5 м;
Площадь озеленения участка составляет 6000 м2. В табл. 2.1 приведена ведомость элементов озеленения.
Таблица 3.1
N п/п | Наименование | Ед. изм. | Примечание |
1 | Шиповник | шт. | Саженцы 3 шт. на м2 |
2 | Кизильник | шт. | Саженцы 3 шт. на м2 |
3 | Барбарис обыкновенный | шт. | Саженцы 3 шт. на м2 |
4 | Газон | м2 |
Благоустройство площадок выполнено малыми элементами архитектуры (см. табл. 2.2)
Таблица 3.2
Наименование | Количество |
Скамья, тип I, с-Iа | 14 |
Урна, тип III | 4 |
Площадка для контейнеров с мусором | 1 |
Качалка-балансир тип II | 2 |
Карусель тип I | 2 |
Перекладины разновысокие | 2 |
Стол со скамьями | 4 |
Стойка для чистки ковров. | 2 |
Стойка для сушки белья | 4 |
Минимальное расстояние от здания до площадок составляет 12 м, а максимальное 20м.
Планировка участка выполнена в соответствии с требованиями действующих СНиП и ГОСТ.
3.2 Объемно-планировочное решение жилого здания
В рамках данного дипломного проекта согласно исходному заданию на курсовое проектирование разработан проект жилого 9-ти этажного дома, который имеет следующие характеристики.
Таблица 3.3
Наименование | Значение |
Количество секций | 2 |
Количество этажей | 9 |
Количество 2-х комнатных квартир | 18 |
Количество 3-х комнатных квартир | 18 |
Количество 4-х комнатных квартир | 18 |
Площадь общая | 2139.66 м2 |
Площадь жилая | 1300.86 м2 |
Здание имеет прямоугольную форму со следующими размерами в плане, ширина 12 м длина 45 м.
В здании техподполье, в котором располагается помещение для разводки санитарно-технических сетей (водопровод, канализация, и.т.д.).
На первом этаже располагается мусорокамера для сбора мусора.
3.3 Описание конструктивных решений
-
Фасады - с приставными лоджиями
-
Фундаменты - ленточные из сборных ж/б плит и бетонных блоков –ФЛ 12.12, ФЛ 12.24, ФЛ 16.12, ФЛ16.24, ФЛ12.8, ФЛ16.8
-
Наружные цокольные панели - Однорядная разрезка, трёхслойные из тяжёлого бетона с утеплителем, толщиной 350 мм
-
Наружные стены - Однорядная разрезка, трёхслойные из тяжёлого бетона толщиной, 350 мм, с утеплителем 350 мм
-
Внутренние стены - Несущие ж/б панели толщиной 160 мм
-
Перегородки - Гипсокартонные толщиной 80 мм
-
Крыша - С теплым чердаком с рулонной кровлей из наплавляемого рубероида
-
Перекрытия - Ж/б панели сплошные, толщиной 160 мм
-
Вентблоки - Самонесущие ж/б панели
-
Лестницы - Сборные ж/б площадки и марши
-
Санузлы - Сантехнические кабины
-
Лоджии - Ж/б панели толщиной 160 мм
-
Ограждения лоджии - Бетонная панель
-
Отделка цоколя - Крупноразмерная керамическая плитка
-
Козырьки над входами - Ж/б плоская плита толщиной 160 мм
-
Полы в комнатах - Паркетная доска по лагам
-
Полы в кухнях – Линолеум
-
Полы в санузлах - Керамическая плитка
-
Окна - С раздельными переплётами
-
Двери наружные - Остеклённые и глухие, обшитые рейкой
-
Двери внутренние – Щитовые
-
Потолки - Высококачественная клеевая окраска
-
Отделка стен - Оклейка обоями
-
Отделка стен санузлов - Масляная окраска
-
Отделка стен ванной – Кафель
-
Отделка кухонь - Масляная окраска, кафель
-
Отделка лестничной клетки - Масляная и эмульсионная окраска
-
Отделка столярки - Масляная окраска за 2 раза
-
Водопровод - Хозяйственно-питьевой от внешних сетей
-
Отопление – Центральное
-
Вентиляция - Естественная вытяжка из санузлов и кухонь
-
Горячее водоснабжение - Централизованное от внешних сетей
-
Канализация - В городскую канализационную сеть
-
Водостоки - Внутренний в лестничной клетке с выпуском в ливневую канализацию
-
Электрооборудование - Электроосвещение от сети 380/220 В
-
Устройство связи - Электроосвещение от сети 380/220 В
-
Мусоропровод - С камерой на 1 этаже
-
Лифт - Пассажирский, грузоподъемностью 400кг
Используется конструктивная схема здания с несущими поперечными стенами. Шаг поперечных несущих стен 4,5м и 3м. Наружные несущие стеновые панели трехслойные железобетонные на гибких связях с эффективным утеплителем.
Здание запроектировано с теплым чердаком с рулонной кровлей из наплавляемого рубероида. Кровля выполняется их трёхслойных ж/б плит покрытия с эффективным утеплителем.
