При общем понижении уровня подземных вод на территории микрорайона отметки пониженного уровня подземных вод следует назначать на 0,5 м ниже полов подвалов, технических подполий, каналов для коммуникаций и других сооружений. В случае невозможности или нецелесообразности общего понижения уровня подземных вод должны предусматриваться местные дренажи для отдельных зданий и сооружений или групп зданий.

2.3.2 Типы дренажей

В зависимости от расположения дренажа по отношению к водоупору дренажи могут быть совершенного или несовершенного типа.

Дренаж совершенного типа закладывается на водоупоре. Грунтовые воды поступают в дренаж сверху и с боков. В соответствии с этими условиями дренаж совершенного типа должен иметь дренирующую обсыпку сверху и с боков (см. рис 2.1).

Дренаж несовершенного типа закладывается выше водоупора. Грунтовые воды отступают в дренажи со всех сторон, поэтому дренирующая обсыпка должна выполняться замкнутой со всех сторон (см. рис. 2.2).

Рис 2.1 – дренаж совершенного типа

Рис 2.2 – дренаж несовершенного типа

2.3.3 Материал дренажных труб

Материал дренажных труб выбирается в зависимости от химического состава грунтовых вод.

Горизонтальные трубчатые дренажи представляют собой сочетание дренажных труб (водопроводящего элемента) с рыхлыми фильтрующими обсыпками из одного или нескольких слоев сортированного материала либо с обертками из минеральных волокнистых материалов. Применяются также трубы с пористыми стенками, так называемые трубофильтры. Все применяемые в настоящее время горизонтальные дренажи можно подразделить на следующие конструктивные виды:

• дренажи в отдельных траншеях (линейные, кольцевые);

• дренажи, совмещенные с водостоками в общей траншее (линейные) или с коллекторами;

• дренажи, устраиваемые под сооружениями проходкой скважин (лучевые).

Для горизонтальных дренажей применяются перфорированные, соединяющиеся муфтами, гладкие свободно стыкующиеся трубы и трубофильтры (рис. 2.3); для лучевых дрен — горизонтальные или наклонные скважины с фильтрами.

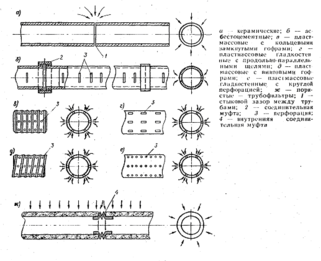

Рис.2.3 - трубы применяемые для горизонтальных дренажей

Дренажи с применением перфорированных и гладких стыкующихся труб. Для устройства указанных дренажей применяются керамические, пластмассовые, асбестоцементные, бетонные, железобетонные и металлические трубы.

Керамические, трубы подразделяются на дренажные безраструбные и канализационные раструбные. Длина труб от 33 до 120 см. Керамические трубы (гончарные) выпускаются в основном для мелиоративного строительства с малыми диаметрами (в основном 50 мм). Выпуск труб, применяемых в городском и промышленном строительстве (диаметром 150, 200 и 300 мм), составляет около 2% общего объема производства. Широкое применение для дренажа в промышленном и городском строительстве находят керамические канализационные трубы.

Керамические трубы рекомендуется применять для дренажа как при агрессивных, так и при неагрессивных грунтовых водах, причем укладывают их в траншей на глубину, не превышающую величин, указанных в табл. 2.1

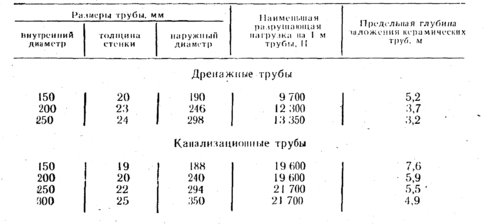

Табл. 2.1 – глубина заложения керамических труб

Отдельные керамические трубы соединяются между собой с помощью раструбов или встык, а вода поступает в остающиеся между сочленяющимися частями зазоры, ширина которых допускается не более 2 мм.

При устройстве дренажа с применением керамических труб возможна кольматация и заиление труб, связанное как с поступлением мелких частиц грунта в них, так и в значительной мере с осаждением окисных соединений железа. Степень заиления керамических труб зависит от ширины зазоров в стыках и от продольного уклона дрен. (см рис. 2.4).

Ширина зазоров в стыках керамических труб на практике составляет в большинстве случаев 3 мм, а иногда достигает 6—9 мм. В практике строительства дренажа зазоры между трубами шириной более 2 мм превышают 20%. Естественно, что при такой ширине зазора опасность заиления велика.

Рис.2.4- зависимость степени заиливания дренажных труб

Основными материалами для пластмассовых труб служат поливинилхлорид и полиэтилен высокой плотности. Достоинством этих материалов является малый вес, стойкость к действию кислот, щелочей и органических растворителей и возможность широко механизировать производство работ по укладке дренажа.

В настоящее время применяются пластмассовые трубы гладкостенные с продольно-щелевой перфорацией и гофрированные с короткими продольными щелями на выступах и впадинах гофров. Для промышленного строительства применяются пластмассовые трубы диаметрами 50, 100 и 150 мм. При применении в горизонтальных дренажах труб диаметром 50 мм, как правило, нужно прокладывать 2—3 ряда труб. Количество, рядов определяется гидравлическим расчетом.

По водозахватной способности пластмассовые трубы одних конструкций уступают керамическим, а других, наоборот, их превосходят. Все зависит от размеров и расположения перфорации пластмассовых труб, через которую поступает грунтовая вода.

Обычно продольно-щелевая прерывистая перфорация выполняется в несколько рядов симметрично по поверхности трубы или делается круглая перфорация. Ширина щелей и диаметры отверстий обычно не превышают 1,5 мм, длина щелей составляет 25 мм.

Все пластмассовые трубы устойчивы в агрессивных средах, однако они могут применяться только при температуре окружающего грунта и воды (притекающей к дренам), не превышающей 40°С, поэтому для их применения требуется наличие режимных данных по температуре грунтов, в которые укладывается дренаж.

Асбестоцементные трубы очень дефицитны и поэтому для дренажа применяются они весьма ограниченно. Асбестоцементные трубы соединяются между собой с помощью муфт из того же материала. Для приема воды на трубах выполняется перфорация в виде щелей или отверстий (табл. 2.2)

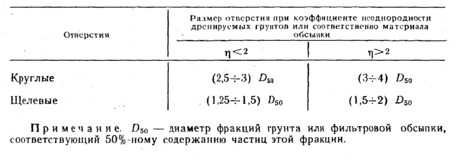

Табл. 2.2 – Размеры водоприёмных отверстий

Асбестоцементные трубы допускается укладывать в грунт на всю глубину разрабатываемых траншей.

Трубы из других материалов — бетонные, железобетонные и металлические (в том числе и чугунные) имеют сравнительно невысокий удельный вес при строительстве дренажных систем. Они применяются главным образом при прокладке дрен под сооружениями, оказывающими большое давление на трубы. Бетонные и железобетонные трубы диаметром 500—600 мм применяются также для дренажных коллекторов и однолинейных дренажей, рассчитанных на большой приток воды (например, береговых дренажей).

2.3.4 Устойчивость дренажных труб к агрессивному воздействию подземных вод

Агрессивное воздействие среды на материал дренажных труб определяется свойствами грунтов и гидрохимическим составом грунтовых вод.

При коррозии материалов труб на их поверхности (внешней и внутренней) протекают одновременно физические, химические и микробиологические процессы, на скорость и развитие которых эказывают влияние окружающие условия: температура, влажность, концентрация растворов и пр. Главным фактором коррозии является продолжительность воздействия агрессивной среды на материал.

Особенностью работы дренажей в промышленном и городском строительстве является то, что в большинстве случаев они работают в течение круглого года, в отличие от сельскохозяйственных и дорожных дренажей, для которых характерен сезонный рабочий цикл. Поэтому дренажные трубы в условиях городского и промышленного строительства подвержены в значительной степени агрессивному воздействию.

Агрессивными свойствами по отношению к материалам дренажных труб обладают почвенно-грунтовые растворы и грунтовые воды, содержащие углекислоту, сульфаты, магнезиальные соли, хлориды и др. Вместе с тем нужно иметь в виду, что в засоленных грунтах в результате поступления дождевой воды или фильтрации воды из водоемов агрессивное воздействие среды на дренажные трубы уменьшается

Наиболее устойчивыми в грунтовых водах различного химического состава являются керамические и пластмассовые трубы, а также трубофильтры из полимербетонов. Вместе с тем керамические трубы разрушаются под действием механических сил, если их долгое время хранить на воздухе, так как в керамике происходит кристаллизация солей при поглощении водяных паров и трубы становятся хрупкими. Пластмассовые и полимербетонные трубы неустойчивы в поле высоких температур. В агрессивных средах подвержены сильному разрушению бетонные трубы.

2.3.5 Исходные данные для проектирования дренажей

Для составления проекта дренажа необходимы следующие данные и материалы:

• техническое заключение о гидрогеологических условиях строительства; п

• план территории в масштабе 1:500 с существующими и проектируемыми зданиями и подземными сооружениями;

• проект организации рельефа;

• планы и отметки полов подвальных помещений и подполий зданий;

• планы, разрезы и развертки фундаментов зданий;

• планы, продольные профили и разрезы подземных каналов.

В техническом заключении о гидрогеологических условиях строительства должны быть даны характеристики подземных вод, геолого-литологического строения участка и физико-механических свойств грунтов.

В разделе характеристики подземных вод должны быть указаны:

• причины образования и источники питания подземных вод;

• режим подземных вод и отметки появившегося, установившегося и расчетного уровней подземных вод, а в необходимых случаях высота зоны капиллярного увлажнения грунта;

• данные химического анализа и заключение об агрессивности подземных вод по отношению к бетонам и растворам.

В геолого-литологическом разделе дается общее описание строения участка.

В характеристике физико-механических свойств грунтов должны быть указаны:

• гранулометрический состав песчаных грунтов;

• коэффициенты фильтрации песчаных грунтов и супесей;

• коэффициенты пористости и водоотдачи;

• угол естественного откоса и несущая способность грунтов.

К заключению должны быть приложены основные геологические разрезы грунтов по буровым скважинам, необходимые для составления алогических разрезов по трассам дренажей.

При необходимости, в сложных гидрогеологических условиях для проектов дренирования кварталов и микрорайонов к техническому заключению должны быть приложены карта гидроизогипс и карта распространения грунтов.

В случае особых требований к устройству дренажа, вызываемых специфическими условиями эксплуатации защищаемых помещений и сооружений, эти требования должны быть изложены заказчиком в качестве дополнительных исходных материалов для проектирования дренажей.

2.3.6 Общие условия выбора типа дренажа

Система дренажа выбирается в зависимости от характера защищаемого объекта и гидрогеологических условий.

При проектировании новых кварталов и микрорайонов на территориях с уровнем подземных вод должна быть разработана общая схема дренажей.

В состав схемы дренажей входят системы дренажей, обеспечивающие общее понижение уровня подземных вод на территории квартала (микрорайона), и местные дренажи для защиты от подтопления подземными водами отдельных сооружений.

К дренажам, обеспечивающим общее понижение уровня грунтовых вод относятся дренажи:

• головной или береговой;

• систематический.

К местным дренажам относятся дренажи:

• кольцевой,

• пристенный;

• пластовый.

К местным дренажам относятся также дренажи, предназначенные для защиты отдельных сооружений:

• дренаж подземных каналов;

• дренаж приямков;

• дорожный дренаж;

• дренаж засыпаемых речек, ручьев, логов и оврагов;

• откосный и застенный дренажи;

• дренаж подземных частей существующих зданий.

При благоприятных условиях (в песчаных грунтах, а также в песчаных прослойках при большой площади их распространения) местные дренажи могут одновременно способствовать общему понижению уровня подземных вод.

На территориях, где подземные воды залегают в песчаных грунтах, следует применять системы дренажей, обеспечивающие общее понижение уровня подземных вод.

Местные дренажи в этом случае следует применять для защиты от подтопления грунтовыми водами отдельных особо заглубленных сооружений.

На территориях, где подземные воды залегают в глинистых, суглинистых и других грунтах с малой водоотдачей, необходимо устраивать местные дренажи.

Местные «профилактические» дренажи нужно устраивать также при отсутствии наблюдаемых подземных вод для защиты подземных сооружений, располагаемых в глинистых и суглинистых грунтах.
