По разнице между среднеарифметической величиной кворум-элемента подканала и сигналом ДОС этого подканала, превышающей допустимую величину, УВК производится отключение этого подканала от формирования усилия на общем выходном звене PA-8I и выдается сигнализация об отказе подканала в САС ("Неисправность демпфера") и в субблок логический (СЛ) для формирования интегральной оценки состояния демпфера: "Нет резерва" - при отказе двух подканалов, "Отказ демпфера" - при отказе трех подканалов. Кроме того, УВК формируется сигнал "Отказ борта" при отказе двух подканалов демпфера одного борта.
В каждом вычислителе размещены по два вторичных блока питания со стабилизированным напряжением: постоянного тока +15 В, переменного тока 36 В со средней точкой частоты 2400 Гц. для запитки электронных элементов вычислителя, датчиков обратной связи и потенциометров ДУСов.
Для запитки субблока логического в вычислителях ВУ-9, БУ-10 установлены по два стабилизатора напряжения на 5 В, конструктивно размещенных на одной плате. Для обеспечения элементов и блоков СУУ-400 непрерывным электропитанием постоянного тока при потере одного из бортов стабилизаторы напряжения в вычислителях запитываются через диодные сборки от двух бортовых источников.
1.2.1.1 Демпфер тангажа
Автомат продольной устойчивости (демпфер тангажа) обеспечивает необходимые запасы устойчивости и качества коротко-периодического движения изделия.
Управление рулем высоты от ДТ осуществляется по следующему
закону:
где
Демпфирование колебаний изделия в канале тангажа производится по сигналам угловой скорости щx, формируемым блоками БДГ-25-9. Для повышения устойчивости в закон введен сигнал перегрузки (ny), формируемый блоками БДЛУ2-3. Функциональная схема демпфера тангажа представлена на рисунке 3. Два двухканальных блока БДГ-25 по четырем независимым цепям выдают сигналы постоянного тока, пропорциональные угловой скорости щz . Два двухканальных блока БДЛУ2 по четырем независимым цепям выдают сигналы постоянного тока, пропорциональные линейному ускорению ny.
Эти сигналы поступают в вычислители устойчивости тангажа ВУ-9 через переменные резисторы "Kщ", "Kn" на платы фильтров тангажа ФТ (рисунок 3), где происходит преобразование сигналов "щz", (ny-I) в соответствии с заданным законом управления (I). Переменные резисторы "Kщ", "Kn" предназначены для регулировки коэффициентов передачи Kщz, Kny в пределах +30% "Кном. Конструктивно эти резисторы находятся в блоках регулировок БP-I2, расположенных на лицевых панелях вычислителей. Фильтр
в цепи сигнала "ny" формируется с помощью резисторов R9, R10 и конденсатора CI на входе усилителя, расположенного на плате фильтров ФТ.
В систему сбора информации через резисторы R1 и R3 из фильтра тангажа выдаются сигналы, пропорциональные щz, nУ соответственно. К шинам АОК при автоматизированном наземном контроле сигналы "щz" С БДГ-25-9 подключаются контактами реле KII, установленных в плате коммутатора контрольных сигналов KKC-I вычислителя. Подключение сигналов "ny" к шинам реакции АОК осуществляется контактами реле, установленных в блоке контроля EK-I датчиков БДЛУ2-3. Для выявления обрыва цепи входных сигналов "щz", "ny" при отсутствии возмущений и своевременного отключения неисправного подканала в фильтре предусмотрено опорное напряжение Uоп, поступающее через резисторы R6, R5 на вход усилителя фильтра тангажа при обрыве соответствующего сигнала ("щz" или "ny"). В фильтре установлены "тестовые" реле KI, K2, обеспечивающие подключение стимулирующих сигналов из АОК и сигналов реакции фильтра (КЗ) к шинам реакции АОК при автоматизированном наземном контроле по командам АОК.
Сигналы "щz","ny" суммируются на входе усилителя фильтра и с выхода усилителя через сопротивление R13 поступают на вход устройства демодуляции и усиления УДУ-1.
В УДУ на синхронном выпрямителе ВС происходит выпрямление сигналов с датчиков обратной связи (ДОС) рулевых агрегатов (РА), суммирование их с входными сигналами с фильтра тангажа и усиление их. Управляющие сигналы с УДУ поступают в обмотки преобразователей сигналов (ПС) РА (рисунок 3), где электрические сигналы преобразуются в перемещение заслонок электрогидравлических усилителей (ЭГУ), что приводит к перемещению штоков РА, через кинематику изделия связанных с секциями руля высоты РВ.
Для обеспечения автоматизированного наземного контроля в УДУ-1 установлены "тестовые" элементы V I - V 4, R II - R 17, С2, СЗ. Реле, обеспечивающие подключение командных сигналов из АОК и подключение сигналов реакции УДУ к шинам реакции, расположены на плате коммутации контрольных сигналов KKC-I. В вычислителях расположены устройства встроенного контроля, осуществляющие контроль работоспособности каждого подканала демпфера, функционально УВК каждого подканала ДТ включает в себя (рисунок 3):
- устройство резервирования и контроля УРК-I, УРК-П,
- дополнительный компаратор Кд - I ( Кд - П),
- реле времени PB-I (РВ-II),
- устройство коммутации УК-1 (УК-II),
- сигнализатор нарушения питания СНП-I (СНП-II).
Примечание. Конструктивно СНП расположен в вычислителе устойчивости демпфера рыскания ВУ-10. Сигналы с СНП поступают в вычислитель устойчивости ДТ (рисунок 3).
Кроме того, для формирования интегральной информации о состоянии демпфера в каждом вычислителе расположены:
- субблок логический СЛ,
- реле времени нерасчетного отказа РВ н.о.
Для обеспечения работоспособности четырехкратно-резервированных подсистем (ДТ, ДР) с конструктивным разнесением по бортам (2 подканала на каждом борту) до 3-го отказа в демпфере используется электронный контроль по сигналам ОС.
Сигналы ОС после выпрямления в УДУ поступают на вход гамачного кворум-элемента, расположенного на плате УРК каждого подканала демпфера (рисунок 3).
По разнице между среднеарифметической величиной кворум-элемента и сигналом ОС этого подканала, превышающей допустимую величину, срабатывает компаратор К неисправного подканала, выдавая с выхода 5 сигнал 0 В в устройство коммутации (УК) подканала на реле KI. При срабатывании реле КС обрывается питание ЭМК, чем обеспечивается отключение неисправного подканала РА от формирования усилия на общем выходном звене за счет снижения давления в гидропружине подканала.
Кроме того, по сигналу отказа с выхода 5 компаратора срабатывает реле KI, установленное в корпусе вычислителя. Контактами этого реле снимается сигнал +27 В ИСПРАВНОСТЬ подканала с входа субблока логического (СЛ), которым формируется интегральная оценка состояния демпфера.
Для повышения надежности отключения неисправного подканала и исключения возможности неотключения неисправного подканала из-за пассивного отказа элементов компаратора К параллельно установлен дополнительный компаратор Кд, выдающий при отказе подканала сигнал отключения в виде "0" В на реле К2 устройства коммутации УК и вычислителя.
С аналогичной целью задублирована исполнительная часть субблока логического СЛ.
Отключение неисправного подканала демпфера производится по сигналам:
"О РслДД" - при потере гидропитания в подканале;
"О отказа ГМ - при снижении оборотов ГМ ниже допустимых;
"О отказа ~ тока" - при перерыве электропитания переменным током: на время ф≤1с с последующим подключением к общему выходному звену;
на время ф≥1с без восстановления работоспособности подканала при восстановлении электропитания через ф≥2с. Принудительное отключение подканала демпфера производится по сигналам:
"+27 В Отказ демпфера" - при отказе трех подканалов демпфера "+27 В Нет резерва" - при одновременном (за время ф≤0,5с) отказе двух подканалов демпфера.
При одновременном отказе двух подканалов демпфера, (за время ф≤0,5с ) с помощью РВН.О формируется сигнал нерасчетного отказа демпфера, по которому производится отключение всего демпфера. Отключение всего демпфера осуществляется также по сигналу с субблока логического "Отказ демпфера" при последовательном отказе трех подканалов.
При пропадании питания на шинах переменного тока 3 ~ 400 Гц 36 В сигнализатором нарушения питания СНП формируется сигнал "0 отказа ~ тока", по которому запускается реле времени РВ.
Реле времени по сигналу "0 отказа ~ тока" в течение 2 с выдает сигнал, отключающий питание ЭМК рулевого агрегата, чем осуществляется отключение этого подканала РА от общего выходного звена.
По этому же сигналу блокируется срабатывание компараторов К и К9 Если в точение 2 с питание на шинах переменного тока не восстанавливается, РВ выдает сигнал в компараторы К и КЗ на отключение подканала.
При восстановлении электропитания на шинах переменного тока в течение времени ф≤2с сигнал "О отказа ~ тока" снимается с СНП и с РВ, при этом СНП формирует импульс восстановления ~ тока длительностью 1 с , поступающий в компараторы для их блокировки и в ЭМК гидропружины на время согласования штока РА отключенного подканала с исправно работавшими.
Устройства встроенного контроля каждого вычислителя (УРК, УК, Кд -I) формируют и выдают в систему автономной сигнализации САС сигналы:
"Неисправность демпфера" - при отказе одного из подканалов демпфера "Отказ борта" - при отказе двух подканалов одного борта демпфера. Сигналы "Нет резерва" и "Отказ демпфера" формируются субблоком логическим СЛ и выдаются в САС через диодную сборку Кд-II при отказе двух и трех подканалов демпфера соответственно. Автоматизированный контроль работоспособности УБК при наземном контроле осуществляется через встроенные элементы уплотнения информация, расположенные на платах Кд-I, Кд-II, СНП, KKC-I.
1.2.1.2 Демпфер рысканья

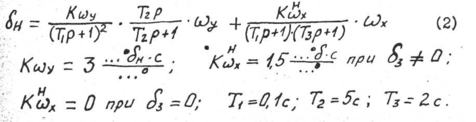

Управление рулем направления РН от демпфера рыскания осуществляется по следующему закону:
д3- угол отклонения закрылков. Фильтр высоких частот введен в закон управления для обеспечения необходимых запасов устойчивости контура изгибных колебаний и уменьшения межканальных рассогласований в четырехканальном приводе. Перекрестная связь в ДР введена для улучшения координированного разворота за счет уменьшения угла скольжения. Функциональная схема демпфера рыскания представлена на рисунке 4.
Измерение угловых скоростей щу , щx осуществляется блоками демпфирующих гироскопов БДГ-25-6, БДГ-25-9 соответственно.
Сигналы угловых скоростей wу, wх поступают в вычислитель устойчивости курса ВУ-10 через переменные резисторы "Kщy', "Kщx" на платы фильтров ФК, где происходит их преобразование в соответствии с законом управления (2). Переменными резисторами "Kщy", "Kщx", расположенными в блоках регулировок БP-I2-I на лицевых панелях вычислителей, осуществляется регулировка коэффициентов передачи Kщy, Kщx в пределах +30 % Кном.
Фильтры с T1 = 0,1 формируются резисторами R8, R9 и конденсатором С9 на входе усилителя фильтра курса ФК и резистором R12, конденсатором С8 в обратной связи усилителя.
Изодром с Т2=5с набран на плате ФК элементами C1, С2, R8, R9, R12.
Апериодическое звено с Тд = 2 с формируется на входе усилителя ФК элементами R 10, R II, СЗ - С7.
На плате ФК расположено реле К4, отключающее сигнал "wx" на маршруте при снятии команды "+27 В 6з > О".
С помощью контактов реле КЗ закорачивается изодром при наземных проверках коэффициента передачи Кщу.
Через контакты реле К2, установленного в KKC-I, подается команда на реле К4 фильтра курса при автоматизированных наземных проверках коэффициента передачи Кwх от АОК.
Отключение подканала при обрыве входных сигналов "щy", "щх" осуществляется подачей опорного напряжения Von на вход усилителя фильтра через резисторы R 4, R 5 соответственно.
Тестовые реле К1, К2, К7 установлены в фильтре для связи с АОК при наземном автоматизированном контроле.
Сигналы "щy", "щх" суммируются на усилителе фильтра и через сопротивление R 14 поступают на вход УДУ-1.
Дальнейшее формирование сигнала управления рулем направления аналогично формированию сигнала управления рулем высоты (см.п.2.1.1)
