Рис. 4.4 Раскладка на лист

4.6 Расчёт необходимого количества картона

По заданию необходимо выпустить 3500 штук новогодней упаковки. Для этого мы должны знать количество картона необходимого для выпуска заданного количества продукции. Расход материала удобнее выражать в единицах веса [2]:

Р=S*q

S – площадь листов картона заданного формата, необходимого для производства заданного количества упаковок;

q – масса 1 м² картона.

К=N/n

К – количество листов картона заданного формата, необходимого для производства заданного количества упаковок;

N – общее количество упаковки;

n – количество раскроев на 1 листе.

2. К=3500/3=1167 листов

S=1167*720*1040=873849600 мм²=873,8496 м²

Р=873,8496*240=209723,904 г =209,72 кг

Таким образом, для производства 3500 штук упаковки необходимо 209,72 кг картона форматом 720х1040 мм.

4.7 Проектирование и расчёт оснастки

4.7.1 Расчёт необходимого количества печатных форм

1. Тиражестойкость монометаллических офсетных печатных форм – 120-150 тыс. оттисков. По заданию нужно получить 1167 оттисков. То есть, нужна одна форма, так как красочность равна 4, то по 1 форме на каждую краску. Общее количество форм равно 4.

Также необходима 1 форма для выборочного лакирования. Используем форму высокой печати или формную пластину со снятым копировальным слоем для нанесения лака на отдельные участки оттиска.

4.7.2 Проектирование штанцевального штампа

Штанцевание является комбинированным совмещённым технологическим процессом. Он включает комплекс операций, определяющих форму, геометрические размеры и конструктивные особенности упаковки из картона: высечку контура развёртки, биговку линий сгиба на развёртке, нанесение перфорации, надрезку и рицовку. В зависимости от конструкции получаемой упаковки в штанцевание могут входить не все перечисленные операции, а лишь необходимые. Различные операции оказывают взаимное влияние друг на друга, а конструктивные особенности комбинированных штанцевальных форм определяют технологические возможности изготовления того или иного вида упаковки, а также технико-экономические показатели. Для изготовления штанц-форм необходима следующая информация:

• Комплект графических материалов: технологический чертеж развертки упаковки в плоскости с указанием типов линий (рез, биговка, перфорация и т.п.);

• файлы в требуемых форматах векторной графики (желательно в масштабе 1:1). Необходимо указать, что изображено в файле - вид на печатный лист («лицо печати») или на рабочую сторону штампа («лицо штампа»);

• тип (бумага, картон, гофрокартон и т.п.) и толщина материала упаковки (для подбора высоты и толщины биговальных линеек);

• тип и особенности контрштампа;

• габариты штампа (основы) и/или величин отступа от краёв фанеры до ближайших линеек;

• тип и марку штанцевальной машины,

• комплектность поставки:

  • штанцевальный штамп;

  • контрштамп;

  • оснастка для удаления отходов;

  • оснастка для разделения заготовок.

• при использовании перфорационных и специальных линеек,
  дополнительную информацию по этим линейкам (например, шаг
  перфорации (длина реза и пробела) в мм или пунктах (pt) и т.п.).

Выполняют штанцевание на тигельных и роторных штанцевальных машинах [2].

• Комплект графических материалов можно посмотреть на рис. 3.1, 3.2.Тип и все параметры используемого картона приведены в пункте 3.1.

На основе исходных данных была спроектирована штанцевальная форма для новогодней упаковки, она представлена на рис. 4.5.

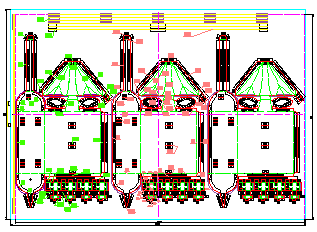

Рис. 4.5 Проект штанц-формы для новогодней упаковки

1. 4.7.3 Расчёт весовой балансировки штанцевального штампа

Штамп должен быть сбалансирован относительно двух осей X и Y, для этого сумма моментов должна быть равна нулю [1]:

ΣМ_x=0

ΣМ_y=0

Проводим две оси симметрии X и Y. Ставим знаки «+» и «-» произвольно по обе стороны осей симметрии

За силу принимаем вес ножа Р длиной L, точкой приложения является середина ножа.

Высоту высекальных ножей берём равной 23,8 мм, а высоту биговальных ножей – 23,4 мм.(толщина 1,05 мм).

Здесь использованы режущие ножи VICING MM с односторонней заточкой высотой 23,8 мм, их параметры:

• жёсткость - 44 HRC;

• толщина 2 pt;

• изгибаемость - R = 0.2, =110^о.

Биговальные ножи типа RLN_or с высотой равной 23,4 мм, толщиной – 2 pt.

При таких данных вес 100 погонных метров равен 13 кГ и 10 кГ соответственно. Способом пропорции рассчитываем вес всех, используемых ножей [2]:

Р_ij=(L_ij*Р)/100

ΣМ_x=Р_1-2*ОХ₁+ Р_5-6*ОХ₂ + Р_3-4*ОХ₃+ Р_3-3а-4-4а*ОХ₄+ Р_2-27*ОХ₅ + Р_4-28*ОХ₅^’+

Р_4-32*ОХ₆+ Р_31-32*ОХ₇+Р_2-29*ОХ₈+ Р_6-30*ОХ₉+ Р_29-30*ОХ₁₀+ Р_27-28*ОХ₁₁+

Р_23-24*ОХ₁₂+ Р_25-26*ОХ₁₃+2* Р_7-8*ОХ₁₄+ 2*Р_9-10*ОХ₁₅+ 2*Р_15-16*ОХ₁₆+

2*Р_17-18*ОХ₁₇ - Р_1-3*ОХ₁₈- Р_43-44*ОХ₁₉ –Р_45-46*ОХ₂₀- Р_3-46*ОХ₂₁ -

Р_41-42*ОХ₂₂- Р_1-33*ОХ₂₃- Р_5-34*ОХ₂₄ - Р_33-34*ОХ₂₅ - Р_33-35*ОХ₂₆ -

Р_34-36*ОХ₂₇-Р_37-38*ОХ₂₈-Р_39-40*ОХ₂₉- Р_57-59*ОХ₃₀- Р_59-60*ОХ₃₁- Р_60-61*ОХ₃₂-

Р_61-62*ОХ₃₃- Р_62-63*ОХ₃₄-Р_58-63*ОХ₃₅ – Р₆₄*ОХ₃₆- Р₆₅*ОХ₃₇ -

Р_58-66*ОХ₃₈- Р_51-52*ОХ₃₉ –Р_48-50*ОХ₄₀-2*(Р_51-51а*ОХ₄₁ – Р_44-44а*ОХ₄₂-

Р_д1*ОХ₄₃- Р_47-48*ОХ₄₄ – Р_48-57*ОХ₄₅ –Р_53-54*ОХ₄₆- Р_57-67*ОХ₄₇- Р_53-69*ОХ₄₈-

Р_71-73*ОХ₄₉- Р_75-77*ОХ₄₉- Р_76-77*ОХ₅₀) +4*(Р_81-82*ОХ₅₁+ Р_83-84*ОХ₅₂+

Р_104-105*ОХ₅₃+Р_102-103*ОХ₅₄+ Р_84-85*ОХ₅₅+ Р_86-105*ОХ₅₆ + Р_97-102*ОХ₅₇+

Р_98-101*ОХ₅₈ +Р_86-87*ОХ₅₉+ Р_96-97*ОХ₆₀ + Р_88-89*ОХ₆₁+ Р_87-90*ОХ₆₂+ Р_90-91*ОХ₆₃ +

Р_92-93*ОХ₆₄ –Р_96-109*ОХ₆₅+ Р_110-111*ОХ₆₇+Р_94-95*ОХ₆₈+Р_112-113*ОХ₆₉+

Р_81-83*ОХ₇₀+ Р_84-105*ОХ₇₁+ Р_84-105*ОХ₇₂+ Р_103-104*ОХ₇₃+

Р_101-102*ОХ₇₄+Р_100-101*ОХ₇₅ + Р_84-106*ОХ₇₆+ Р_102-105*ОХ₇₇ + Р_107-108*ОХ₇₈+

Р_82-86*ОХ₇₉ +Р_86-97*ОХ₈₀+ Р_97-98*ОХ₈₁ +Р_98-99*ОХ₈₂+ Р_87-88*ОХ₈₃+ Р_87-96*ОХ₈₄ +

Р_95-96*ОХ₈₅ +Р_89-90*ОХ₈₆+ Р_90-93*ОХ₈₇+Р_93-94*ОХ₈₈+ Р_91-92*ОХ₈₉)+ Р_197-198*ОХ₉₀

ΣМ_x=3*[0,286+0,22+0,22+0,31+0,40+0,19+0,28+0,50+0,27+0,07+0,06+0,013+

0,035+0,0078+0,03+0,019+0,019+0,0019+0,017+0,043+0,043+0,198+0,41+0,41+

0,039+0,15+0,024+0,22+0,13+0,27+0,009+0,021+0,0031+0,0036+0,018+0,018+

0,017+2*(0,012+0,0063+0,079+0,021+0,065+0,00034+0,19+0,16+0,14+0,049+

+0,031)+4*(0,13+0,092+0,30+0,10+0,076+0,11+0,08+0,09+0,064+0,017+0,074+

0,034+0,088+0,041+0,035+0,036+0,037+0,043+0,077+0,030+0,058+0,040+0,09)]

=19,293 кГ*см

2. Выбираем произвольную координату X_k= 32

P_k= ΣМ_x/X_k

P_k=19,293/32=0,6029 кГ

2. Теперь определим длину компенсационного ножа L:

4. L= (P_k*l)/P

L=0,6029*100/13=4,638 м

Так как штанц-форма меньше по размеру, то следует поставить 6 ножей по 773 мм.

ΣМ_y=[(Р_1-2*ОY₁+ Р_5-6*ОY₂ + Р_3-4*ОY₃+ Р_3-3а-4-4а*ОY₄+ Р_2-27*ОY₅ + Р_4-28*ОY₅^’+

Р_4-32*ОY₆+ Р_31-32*ОY₇+Р_2-29*ОY₈+ Р_6-30*ОY₉+ Р_29-30*ОY₁₀+ Р_27-28*ОY₁₁+

Р_23-24*ОY₁₂+ Р_25-26*ОY₁₃+2* Р_7-8*ОY₁₄+ Р_11-12*ОY₁₅+ Р_9-10*ОY₁₆+

Р_13-14*ОY₁₇ + Р_15-16*ОY₁₈+ Р_19-20*ОY₁₉ +Р_17-18*ОY₂₀+ Р_21-22*ОY₂₁ +

Р_1-3*ОY₂₂+ Р_43-44*ОY₂₃+ Р_45-46*ОY₂₄ + Р_3-46*ОY₂₅ + Р_41-42*ОY₂₆ +

Р_1-33*ОY₂₇+ Р_5-34*ОY₂₈+Р_33-34*ОY₂₉+ Р_33-35*ОY₃₀+ Р_34-36*ОY₃₁+ Р_37-38*ОY₃₂+

Р_39-40*ОY₃₃+ Р_57-59*ОY₃₄+Р_59-60*ОY₃₅ + Р_60-61*ОY₃₆+Р_61-62*ОY₃₇ +

Р_62-63*ОY₃₈+ Р_62-63*ОY₃₉+Р_58-63*ОY₄₀+Р₆₄*ОY₄₁ + Р₆₅*ОY₄₂+

Р_58-66*ОY₄₃+ Р_51-52*ОY₄₄ + Р_48-50*ОY₄₅ +Р_51-51a*ОY₄₆+ Р_52-52a*ОY₄₇+

Р_44-44a*ОY₄₈+ Р_45-45a*ОY₄₉+ Р_д1*ОY₄₉+ Р_д2*ОY₅₀ +Р_47-48*ОY₅₁+

Р_49-50*ОY₅₂+ Р_48-57*ОY₅₃+Р_50-58*ОY₅₄+ Р_53-54*ОY₅₅+ Р_55-56*ОY₅₆ +

Р_57-67*ОY₅₇+ Р_58-68*ОY₅₈ +Р_53-69*ОY₅₉+ Р_55-70*ОY₆₀ + Р_71-73*ОY₆₁+ Р_72-74*ОY₆₂+

Р_75-77*ОY₆₃ + Р_79-80*ОY₆₄ + Р_76-77*ОY₆₅ + Р_78-80*ОY₆₇)^* +(Р_81-82*ОY₆₈+

Р_83-84*ОY₆₉+ Р_104-105*ОY₇₀+ Р_102-103*ОY₇₁+ Р_84-85*ОY₇₂+ Р_86-105*ОY₇₃+

Р_97-102*ОY₇₄+Р_98-101*ОY₇₅ + Р_86-87*ОY₇₆+ Р_96-97*ОY₇₇ + Р_88-89*ОY₇₈+

Р_87-90*ОY₇₉ +Р_90-91*ОY₈₀+ Р_92-93*ОY₈₁ +Р_96-109*ОY₈₂+ Р_110-111*ОY₈₃+ Р_94-95*ОY₈₄

+ Р_112-113*ОY₈₅ +Р_81-83*ОY₈₆+ Р_84-105*ОY₈₇+Р_103-104*ОY₈₈+ Р_101-102*ОY₈₉+

Р_100-101*ОY₉₀+ Р_97-98*ОY₉₁ +Р_98-99*ОY₉₂+ Р_87-88*ОY₉₃+Р_87-96*ОY₉₄+

Р_95-96*ОY₉₅+ Р_89-90*ОY₉₆+ Р_90-93*ОY₉₇ +Р_93-94*ОY₉₈+ Р_91-92*ОY₉₉)^**+

(Р_81-82*ОY₆₈+Р_83-84*ОY₆₉+ Р_104-105*ОY₇₀+ Р_102-103*ОY₇₁+ Р_84-85*ОY₇₂+

Р_86-105*ОY₇₃+ Р_97-102*ОY₇₄+Р_98-101*ОY₇₅ + Р_86-87*ОY₇₆+ Р_96-97*ОY₇₇ +

Р_88-89*ОY₇₈+ Р_87-90*ОY₇₉ +Р_90-91*ОY₈₀+ Р_92-93*ОY₈₁ +Р_96-109*ОY₈₂+

Р_110-111*ОY₈₃+ Р_94-95*ОY₈₄ + Р_112-113*ОY₈₅ +Р_81-83*ОY₈₆+ Р_84-105*ОY₈₇+

Р_103-104*ОY₈₈+ Р_101-102*ОY₈₉+ Р_100-101*ОY₉₀+ Р_97-98*ОY₉₁ +Р_98-99*ОY₉₂+

Р_87-88*ОY₉₃+Р_87-96*ОY₉₄+Р_95-96*ОY₉₅+ Р_89-90*ОY₉₆+ Р_90-93*ОY₉₇ +Р_93-94*ОY₉₈+

Р_91-92*ОY₉₉)***+ (Р_81-82*ОY₆₈+Р_83-84*ОY₆₉+ Р_104-105*ОY₇₀+ Р_102-103*ОY₇₁+

Р_84-85*ОY₇₂+ Р_86-105*ОY₇₃+ Р_97-102*ОY₇₄+Р_98-101*ОY₇₅ + Р_86-87*ОY₇₆+ Р_96-97*ОY₇₇

+ Р_88-89*ОY₇₈+ Р_87-90*ОY₇₉ +Р_90-91*ОY₈₀+ Р_92-93*ОY₈₁ +Р_96-109*ОY₈₂+

Р_110-111*ОY₈₃+ Р_94-95*ОY₈₄ + Р_112-113*ОY₈₅ +Р_81-83*ОY₈₆+ Р_84-105*ОY₈₇+

Р_103-104*ОY₈₈+ Р_101-102*ОY₈₉+ Р_100-101*ОY₉₀+ Р_97-98*ОY₉₁ +Р_98-99*ОY₉₂+

Р_87-88*ОY₉₃+Р_87-96*ОY₉₄+ Р_95-96*ОY₉₅+ Р_89-90*ОY₉₆+ Р_90-93*ОY₉₇ +Р_93-94*ОY₉₈+

Р_91-92*ОY₉₉)****+ (Р_81-82*ОY₆₈+Р_83-84*ОY₆₉+ Р_104-105*ОY₇₀+ Р_102-103*ОY₇₁+
