Текст из файла (страница 3)

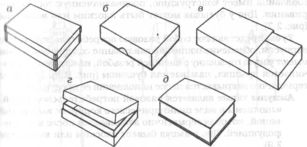

Рис. 1.1 Коробки различной конструкции:

а - со съемной крышкой;

б - с телескопической крышкой;

в - с корпусом типа обечайки и выдвигаемой крышкой;

г - с прикрепленной на петлях крышкой;

д - корпус и крышка с буртиком

Банками называют потребительную тару преимущественно с цилиндрическим корпусом и плоским или вогнутым дном. Банки имеют широкую горловину диаметром, равным или несколько меньшим диаметра корпуса. Вместимостью от 0,025 до 10 дм³ (см. рис. 1.2).

Рис. 1.2 Банки различной конфигурации

Бутылки являются потребительской тарой, как правило, с цилиндрическим корпусом, переходящим в узкую горловину. Горловина имеет конструкцию, предназначенную для укупоривания. Дно у бутылок может быть плоским или вогнутым (см. рис. 1.3).

а б

Рис 1.3 Бутылки с плоским (а) и вогнутым (б) дном

Т убы представляют собой разовую потребительскую тару с корпусом, обеспечивающим выдавливание содержимого. Они имеют узкую горловину с внешней резьбой, на которую навинчивается крышка, называемая бушоном (рис. 1.4). Дно тубы герметично закрывается после наполнения ее продукцией.

Рис. 1.4 Тубы с бушонами различной конструкции

Ампулы также являются разовой потребительской тарой. Они выполнены в виде цилиндрического корпуса с вытянутой горловиной, которая герметично запаивается после наполнения продукцией. Дно у ампул бывает плоским или выпуклым (рис. 1.5).

Рис. 1.5 Ампулы различной конструкции

Пакеты и сумки относят к мягкой потребительской таре с корпусом в виде рукава, с дном различной конструкции и открытой горловиной. Их вместимость до 20 дм³. Сумки имеют разнообразные ручки.

Пробирками называют потребительскую тару, имеющую цилиндрический корпус и плоское или выпуклое дно. Горловина диаметром, равным диметру корпуса, укупоривается пробкой или крышкой. Объем пробирок достигает 0,05 дм³.

Канистры имеют корпус, форма которого в сечении, параллельном дну, близка к прямоугольной. В их конструкции предусмотрены приспособления для переноса, сливная горловина и крышка с затвором (рис. 1.6).

Рис. 1.6 Канистры

Остальные конструкции являются представителями транспортной тары.

Ящики характеризуются корпусом, имеющим в сечении, параллельном дну, преимущественно форму прямоугольника. В состав ящика входят дно, две пары торцевых и боковых стенок. Ящики бывают с крышкой и без нее.

Флягами называют транспортную тару с корпусом цилиндрической формы, переходящим в узкую горловину. Фляги снабжены устройством для переноса, крышкой, имеющей рычажный или винтовой затвор.

Бочки представляют собой транспортную тару с корпусом цилиндрической или параболической формы. На корпусе предусмотрены обручи или зиги (гофры) для катания. Днища снабжены сливными отверстиями либо одно дно выполняется съёмным.

Барабаны имеют гладкий или гофрированный корпус цилиндрической или конической формы без обручей или зигов для катания, с плоским дном и крышкой.

Мешки относят к транспортной мягкой таре. Они имеют корпус в форме рукава, дно и горловину. Горловина бывает открытой или закрытой клапаном.

По технологии производства тару и упаковку классифицируют в первую очередь во взаимосвязи с ее материалом и с конструктивными особенностями. Наибольшее количество материалов и методов их переработки встречается в производстве полимерной тары и упаковки.

Для полимеров принципиально важна взаимосвязь общего процесса получения материала и процесса придания этому материалу требуемой формы, иначе говоря - получение изделия. Конечным критерием правильности выбора технологического процесса и параметров его проведения является высокое качество именно изделия.

Технологическая последовательность по схеме полимер - материал - метод формования - изделие имеет и обратную связь, позволяющую определить правильность выбора каждой стадии по уровню достигнутого качества изделия.

1.3 Классификация по каталогу ECMA

В Европе производимые коробки объединены в несколько каталогов, в зависимости от материала – ECMA и FEFCO. Объединяющая специалистов ведущих стран Европейская ассоциация производителей картонной упаковки (ЕСМА) в 1967 г. выпустила первый сборник стандартных конструкций складных коробок. В то время в конструкциях преобладала продольная склейка швов. В последующее время появилось новое поколение оборудования, материалов, получило дальнейшее развитие, создание новых конструкций складных коробок, разработана система компьютерного конструирования коробок (CAD). На базе этой системы и сборника стандартов Европейского центра стандартизации (CEN) в 1992 г. ЕСМА разработала новый каталог стандартных конструкций складных коробок.

Группу А составили прямоугольные картонные коробки, имеющие по высоте Н продольный клеевой шов. Все наружные плоскости таких коробок расположены под прямыми углами друг к другу.

В группу В вошли прямоугольные коробки без продольных клеевых швов. Соединение их сторон осуществляется с помощью затворов разнообразных конструкций.

Группу С образовали непрямоугольные картонные коробки с продольным швом на высоте Н. Несколько внешних сторон коробок имеют различную непрямоугольную форму и могут быть расположены под углом к основанию.

Группа D состоит из непрямоугольных коробок без продольных клеевых швов. Соединение их сторон выполняется различными затворами.

Группа Е включает конструкции коробок, находящихся в непосредственном контакте с упаковываемым продуктом или предназначенных для групповой упаковки.

Группу F составили прочие картонные коробки, конструкции которых не вошли в группы А-Е.

Каждая группа разбита на подгруппы по совокупности конструктивных признаков - формы и конструкции дна, крышки, затворов и т. п. Подгруппы обозначаются десятками, например А-20, В-60, С-40 и т. д. Подгруппы, в свою очередь, разделены на типы, определяющие конкретную конструкцию коробки.

В системе компьютерного проектирования CAD из базы данных выбирают подходящую конструкцию коробки и в режиме диалога с компьютером определяют конечные размеры, материал, место склеивания и другие конструктивные параметры.

Каталог ЕСМА не содержит строгих норм для различных деталей развертки, особенно вспомогательных элементов. Эти задачи каждая фирма решает самостоятельно.

2. Глава 2 Предпроектные исследования

   2. 2.1 Обзор рынка аналогов, анализ прототипов упаковки для новогодних подарков

Новогодняя упаковка, казалось бы, представлена очень широко, но при более детальном рассмотрении оказывается, что все экземпляры более или менее однотипны. Можно провести условное деление новогодней упаковки на две категории:

1. Картонная упаковка;

2. Упаковка из других материалов (в основном это металлическая и полимерная упаковка).

Упаковка из металла в основном в виде ведёрочек и бочек. Упаковка из картона в виде прямоугольных коробок, которые стилизованы под различные сундучки, домики и обычные коробки иногда с дополнительными выступающими элементами. Упаковка из пластика бывает в виде домиков, часов, фонариков и т. п., такие упаковки выполняются методом термоформования.

Обзор рынка новогодней упаковки можно провести в два этапа. На первом этапе рассмотреть конструктивные особенности представленных образцов. На втором этапе оценить художественное оформление.

1. 2.2 Анализ упаковок по конструкции

На рисунке 2.1 изображена типичная коробка. Коробка имеет трапециевидную форму. Углы её вогнуты вовнутрь, стенки выгнуты наружу. Клапаны крышки приклеены друг к другу, что создаёт определённое неудобство. Так как возникают трудности при открытии, и теряется внешний вид. Ручка полукруглая, отверстие для руки очень маленькое, поэтому держать такую коробку не очень удобно.

На рисунке 2.2 изображены коробки, классифицируемые по каталогу ECMA, как категория F – коробки особой формы и специальной конструкции. Так как коробка с трапецеидальным основанием входит в категорию F и форма рассматриваемого образца на рис. 2.1 достаточно интересна, то можно отнести её к категории F.

Коробка на рисунке 2.3 имеет форму трапеции. Клапаны крышки приклеены друг к другу. Это создаёт такие же сложности при открывании как у коробки на рисунке 2.1. Дно выполнено по конструкции донного самозатвора. На боковых стенках выполнено окно в форме ёлочке, заклеенное прозрачной плёнкой. Отсутствие ручек вызывает неудобства.

На рисунке 2.4 изображены коробки, классифицируемые по каталогу ECMA, как категория С – поясные коробки. Так как коробка с продольным клеевым швом по высоте Н, а также стороны коробки могут иметь непрямоугольную форму и быть расположены под углом к основанию, то можно отнести её к категории С.

Ещё одна коробка, выполненная в форме трапеции. На боковых стенках выполнены окошки, с вклеенной плёнкой. Крышка с выгнутыми наружу стенками и вогнутыми внутрь по углам является одним целым с боковыми стенками. Ручка очень маленькая, похоже, что она выполняет только декоративную функцию.

Эта коробка по конструкции короба похожа на экземпляры категории С (см. рис. 2.4), но конструкция крышки несколько нестандартна (см. рис. 2.2). Поэтому более правильно будет отнести эту коробку к категории F.

Коробка пирамидальной формы. Смотрится достаточно органично, но открывается она снизу, что неудобно. Так как каждый раз, когда открываешь коробку нужно её переворачивать. Соединительные клапаны могут утратить жёсткость и коробка потеряет свою форму. Ручки тоже маленькие, нести коробку совершенно неудобно (рис. 2.7).
