б) реакторный блок и блок стабилизации второго потока;

в) блок очистки циркулирующего газа, газа стабилизации и регенерации МЭА.

Описание технологического цикла, в котором участвует компрессорная установка

Реакторный блок - 1 поток.

Исходное сырье - дизельное топливо из сырьевого парка по трубопроводу поступает на прием сырьевых насосов Н-1, 2. С выкида насосов сырье подается на щит смешения с циркулирующим водородосодержащим газом (ВСГ).

Постоянство расхода сырья в тройник смешения поддерживается автоматически регулятором расхода, клапан которого расположен на линии подачи сырья к щиту смешения.

Количество циркулирующего газа, подаваемого с выкида компрессоров ПК-1 (2) на щит смешения, контролируется по показаниям регистрирующего прибора. Сигнал на блокировку по уменьшению расхода циркуляционного водородсодержащего газа поступает от ОПС.

Температура циркуляционного водородсодержащего газа контролируется в САУ, от термопреобразователей, установленных на линии всасывания компрессоров ПК-1,2 и на линии нагнетания компрессоров ПК-1,2.

Давление на линии всасывания компрессоров ПК-1,2,3 контролируется в САУ, на линии нагнетания - манометрами.

Газосырьевая смесь из узла смешения поступает в межтрубное пространство теплообменников Т-1, 2, 3, 4, где нагревается до температуры 290^оС за счет тепла газопродуктовой смеси. После теплообменников газосырьевая смесь поступает в печь П-1, где нагревается до температуры реакции 350-425⁰С.

Температура сырья на выходе из печи П-1 поддерживается автоматически клапанами-регуляторами температуры, которые установлены на линиях подачи топливного газа на форсунки.

Из печи газосырьевая смесь в газожидкостной фазе поступает в два последовательно работающих реактора Р-1, Р-2. Температура в зонах реакции контролируется по показаниям регистрирующих приборов поз.TI 1012, TI 1013, TI 1014, TI 1015, получающих импульсы от двух многозонных термопар в Р-1 и Р-2.

Газопродуктовая смесь выходит из последнего реактора с температурой 350 – 425 ^оС и направляется в трубное пространство теплообменников Т-4, 3, 2, 1. Из подогревателей Т - 4, 3, 2, 1 газопродуктовая смесь с температурой 160⁰С поступает в АВГ (секции 2, 3, 4, 5, 11, 12, 13, 14), где охлаждается до температуры 50^оС и далее направляется в сепаратор высокого давления С-1.

В сепараторе С-1 при давлении до 42 кгс/см² происходит разделение гидрогенизата и водородосодержащего газа.

Водородосодержащий газ, насыщенный сероводородом, поступает на очистку от сероводорода в абсорбер К-4.

Очищенный от сероводорода циркулирующий газ с верха абсорбера К-4 направляется на щит отдува и в сепаратор С-7, откуда забирается компрессорами ПК-1 (2) и вновь подается на щит смешения.

Избыток ВСГ сбрасывается со щита отдува в топливную сеть завода или на дежурные горелки ГФХ.

С целью уменьшения перепада давления между приемом и выкидом компрессоров ПК-1 (2) часть циркулирующего ВСГ с выкида компрессора перепускается через кожухотрубный холодильник Х-3. Подача свежего ВСГ предусматривается с установок 35/11-300, 35/11-600 в линию циркуляционного газа из К-4 в С-7 или в линию выхода газопродуктовой смеси из АВГ (секции 2, 3, 4, 5, 11, 12, 13, 14) в С-1. По отдельному трубопроводу в эти же линии осуществляется подача «свежего» ВСГ с установки 35/6.

Постоянство давления в системе реакторного блока поддерживается автоматически регулятором давления, клапан которого расположен на линии очищенного циркулирующего газа из К-4 на щит отдува.

Общие сведения о компрессорной установке, ее составе, назначении отдельных узлов и принципов построения автоматизированной системы

В состав стационарной компрессорной установки входят: поршневой крейцкопфный компрессор, электродвигатель, а также системы охлаждения, смазки, автоматического управления и защиты.

Компрессор:

поршневой крейцкопфный с оппозитным или угловым расположением цилиндров. Конструкции компрессоров построены на основе принятых, на заводе-изготовителе нормальных параметрических рядов диаметров цилиндров. Основой параметрических рядов являются оппозитная база 4M и угловые базы 5П и 2П, однако встречаются и специально разработанные системы для ориентированного производства типа 5ГЦ, 5РЦ.

Компрессор включает следующие основные узлы: базу, цилиндры, систему охлаждения и привод.

База:

состоит из унифицированных узлов кривошипно-шатунного механизма (коленчатого вала, шатуна и крейцкопфа), рамы, блока смазки механизма движения и многоплунжерного насоса (для смазки цилиндров и уплотнительных устройств штоков). В компрессорах без смазки многоплунжерный насос (смазочная станция) отсутствует.

Рама:

чугунная литая, коробчатой формы, с внутренними ребрами усиления. В верхней части рамы предусмотрены плотно закрываемые крышками люки, обеспечивающие доступ к деталям механизма движения. Нижняя часть рамы служит резервуаром для масла. На верхней части рамы установлен указатель уровня масла. Для крепления цилиндров компрессора к раме имеются специальные приливы. В отверстиях поперечных ребер рамы установлены крейцкопфные чугунные гильзы, служащие направляющими для крейцкопфов. Гильзы в случае износа могут быть повернуты или заменены новыми.

Коленчатый вал:

стальной штампованный, с кривошипами для установки шатунов, опирается на роликовые подшипники (для угловых баз коленчатый вал выполняется однокривошипным, для уравновешивания на вал устанавливаются противовесы). На одном конце коленчатого вала установлен ротор электродвигателя (соединение шпоночное), а в закрепленном на торце вала фланце выполнено квадратное отверстие для обеспечения проворачивания вала компрессора с помощью рукоятки перед запуском. (Рукоятка входит в комплект ЗИП). На другом конце вала крепится шестерня для передачи вращения валу масляного насоса блока смазки.

Крейцкопфы:

чугунные или алюминиевые литые или штампованные, изготовляются заодно с ползунами. Крейцкопф соединен со штоком закладной гайкой и контргайкой, законтренными стопорными болтами. С шатунами крейцкопф соединяется посредством пальца.

Пальцы крейцкопфов:

стальные, при сборке запрессовываются в крейцкопф и стопорятся пружинными кольцами.

Шатуны:

стальные штампованные двутаврового сечения. Шатун имеет кривошипную головку с отъемной крышкой и неразъемную крейцкопфную головку. Разъемные вкладыши кривошипной головки с антифрикционным слоем из алюминиевого сплава. В крейцкопфную головку запрессована бронзовая втулка. Смазка пальца крейцкопфа осуществляется через отверстие шатуна.

Крышка кривошипной головки шатуна соединяется со стержнем шатуна, двумя шатунными болтами легированной стали и гайками. На головке каждого шатунного болта указывается его начальная длина, необходимая для оценки остаточного удлинения болта за время эксплуатации.

Цилиндры:

в зависимости от схемы компрессорных машин могут быть одно-, двух- или трехступенчатыми, простого или двойного действия, с уравнительной полостью или без нее.

Одноступенчатые компрессоры имеют цилиндры двойного действия одинакового диаметра.

В двухступенчатых компрессорах установлены цилиндры двойного действия разного диаметра.

В трехступенчатых — цилиндр первой ступени двойного действия, цилиндры второй и третьей ступеней объединены в одном блоке, с дифференциальным поршнем и уравнительной полостью между ступенями.

В четырехступенчатых применяются два цилиндра с дифференциальным поршнем и уравнительной полостью. В пятиступенчатых в одном ряду установлен цилиндр с двумя, а в другом с тремя ступенями сжатия, при этом поршень первой ступени двойного действия.

В шестиступенчатых компрессорах установлены два цилиндра, каждый с тремя ступенями сжатия, цилиндры первой и второй ступеней — чугунные литые с охлаждающими рубашками.

Цилиндры последующих ступеней многоступенчатых компрессоров изготовлены из различных материалов в зависимости от рабочего газа и конечного давления, большинство имеют сменные рабочие гильзы из специального износостойкого чугуна, уплотняемые по диаметру резиновыми кольцами, а по торцу паронитовыми прокладками. Клапаны (всасывающие и нагнетательные): самодействующие пластинчатые кольцевые, прямоточные и ленточные закрепляются в гнездах нажимным стаканом и упорными болтами или нажимными шпильками с колпачковыми гайками. В ступенях высокого давления устанавливаются комбинированные клапаны, состоящие из всасывающих и нагнетательных клапанов.

Уплотнение:

цилиндров, люков, клапанных крышек и фланцевых соединений достигается применением паронитовых прокладок, а на ступенях высокого давления устанавливаются прокладки из мягкой (отожженной) меди.

Поршни:

из чугуна, алюминия или стали. На одно- и двух- ступенчатых компрессорах – дисковые, двойного действия, на многоступенчатых дифференциальные.

Поршневые кольца:

чугунные. В компрессорах без смазки цилиндров применяются кольца из самосмазывающихся композиционных материалов.

Штоки:

из углеродистой стали с поверхностным уплотнением.

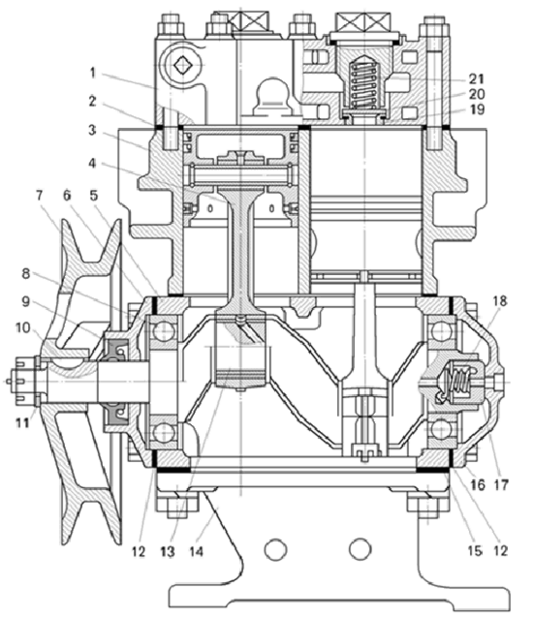

Стандартная схема исполнения поршневого компрессора представлена на рис. 1.6.1

Рис.1.6.1 - Стандартная схема исполнения поршневого компрессора:

1 - головка блока цилиндров;2 - прокладка головки блока; 3 - блок цилиндров; 4 - шатун; 5 - картер; 6 - передняя крышка; 7 - шкив; 8 - шарикоподшипник; 9 - уплотнительная манжета; 10 - шпонка; 11 - шайба;12, 15 - прокладки; 13 - коленчатый вал; 14 - нижняя крышка картера; 16 - задняя крышка; 17 - уплотнитель; 18 - пружина уплотнителя; 19 - седло; 20 - нагнетательный клапан; 21 - пружина клапана;

Основные виды привода компрессора в данной области

Пуск осуществляется от электродвигателя, ротор которого насаживается на вал компрессора, а статор крепится к раме компрессора.

В зависимости от базы компрессора сжимаемого агента (воздух или различные газы) применяются следующие электродвигатели:

1) Воздушные компрессоры на базе 4М

• двухскоростного асинхронного электродвигателя А2К 85/24-8/16 160/75 кВт, 750/375 об/мин (синхр.), 380 В, 50 Гц.

Пуск двигателя осуществляется при полном напряжении сети при разгруженном компрессоре.

Переход из состояния покоя на частоту вращения 6 с^-1 (360 об/мин) – ступенчатым переключением обмотки статора.

Двигатель допускает два пуска подряд на частоту вращения 6,17 с" (370 об/мин) из холодного состояния или один пуск из горячего. Количество пусков в час не более пяти и интервалом не менее 12 мин. Общее количество пусков в год не более 10000. Количество изменений частоты вращения не более 20 в час с интервалом не менее 3 мин.

2) Воздушные компрессоры на базе 5П:

• синхронного бесщеточного электродвигателя

БСДКМ 15-21-12200 кВт, 500 об/мин, 380 В, 50 Гц;

• асинхронного электродвигателя АСК 560-12200 кВт, 500 об/мин, 380 В, 50 Гц;

3) Воздушные компрессоры на базе 2П:

• асинхронного электродвигателя АВ2-101-8 75кВт, 735 об/мин, 380 В, 50 Гц;

Газовые компрессоры на базах 4М, 5П, 2П, 5ГЦ комплектуются электродвигателями во взрывозащищенном продуваемом исполнении «2ExpllTS» (H4TS-П) с аналогичными характеристиками.

Все электродвигатели комплектуются пусковой аппаратурой.

Условные обозначения.

Условное обозначение компрессоров отражает основные характеристики и параметры машины:

Для компрессоров на оппозитной базе 4М

цифра «2», стоящая непосредственно перед буквами «ВМ», «ГМ» и «НП», указывает на то, что компрессор двухрядный;

буквы «ВМ», «ГМ» и «НП» означают, что компрессор предназначен для сжатия воздуха, водорода или невзрывоопасного газа и выполнен на оппозитной базе;

цифра «4», стоящая после букв «ВМ», «ГМ» и «НП», указывает номинальную нагрузку на шток в «тс»;

за цифрой «4» дробью указаны производительность в м³/мин (числитель) и конечное абсолютное давление сжатия в кгс/см' (знаменатель), Для дожимающих компрессоров в знаменателе указываются давления всасывания нагнетания, абс., кгс/см²;

буква «С» означает, что компрессор выполнен без смазки цилиндров и относительная влажность сжимаемого газа должна быть не менее 30%;

«M1», «М2» означает порядковый номер или модернизации.

Буква «С», стоящая непосредственно перед буквами «ГМ» и «НП», указывает на то, что относительная влажность сжимаемого газа не более 30%.

Например: 2СНМ4-24/9CM2 УХЛ4 компрессорная установка двухрядная, для сжатия нейтрального газа относительной влажностью менее 30%, оппозитная, с усилием на штоке поршня 4 тс, производительностью 24 м³/мин, абсолютным конечным давлением 9 кгс/см', работает без смазки цилиндров и уплотнительных устройств, модернизированная.

Климатическое исполнение компрессорной установки — УХЛ4 по ГОСТ 15150-69.

Для компрессоров на угловых базах 5П и 2П:
