Погрешность измерения_______________________0,5С;
5.3 Выбор средств измерения влажности
Для измерения влажности в помещении используется комнатный преобразователь влажности HRT250 производства фирмы «Regin»:
Диапазон измерения__________________________0…100%;
Погрешность измерения_____________2% (при влажности 0…90%);
3% (при влажности 90…100%);
5.4 Выбор электропривода заслонки наружного воздуха
Электрические приводы POLAR BEAR® разработаны специально для использования с воздушными заслонками, выполняющими защитные функции, и предназначены, например, для защиты от замораживания и для гарантированного полного закрытия. При поступлении управляющего сигнала привод перемещает заслонку в нормальное рабочее положение, постепенно натягивая встроенную пружину. При предусмотренном, либо аварийном отключении питания привода энергия пружины моментально устанавливает заслонку в закрытое положение. Компактность и универсальный адаптер, имеющий функцию ограничения угла вращения, наделяют привод многофункциональными свойствами.
Технические характеристики электропривода DA2.F:
Момент вращения_______________________________________16 Н*м
Площадь заслонки_______________________________________3 м2
Время срабатывания двигатель_________________________90 с
пружина________________________________________10 с
Рабочее напряжение______________________________________24 В
Частота_________________________________________________50 Гц
Потребляемая мощность в рабочем положении_________________7 Вт
в конечных положениях_________________________________0,6 Вт
Угол поворота рабочий__________________90°
ограниченный диапазон_______________________________0°…30°
________________________________60°…90°
Масса___________________________________________________2,9 кг
Управляющий сигнал____________________________________0…10 В
Индикация положения______________________________механическая,
5.5 Выбор электропривода переточной заслонки и заслонки рециркуляционного воздуха
Для управления заслонками рециркуляции и перетока применяется электропривод DM1.1 производства фирмы POLAR BEAR®.
Технические характеристики электропривода DМ1.1:
Момент вращения_______________________________________16 Н.м
Площадь заслонки_______________________________________3 м2
Время срабатывания____________________________80…110 с
Рабочее напряжение______________________________________24 В
Частота_________________________________________________50 Гц
Потребляемая мощность в рабочем положении_________________4 Вт
в конечных положениях_________________________________0,6 Вт
Угол поворота рабочий_________________________90°
ограниченный диапазон_______________________________5°…85°
Масса___________________________________________________1,1 кг
Управляющий сигнал____________________________________0…10 В
Индикация положения____________________механическая, с помощью указеля
Число циклов срабатывания________________________________60 000
Уровень шума_________________________________________45 дБ (А)
Класс защиты_____________________________________________II
Степень защиты___________________________________________IP 44
Температура эксплуатации_______________________-20…+50°C
Относительная влажность окружающей среды__________________5…95 %
5.6 Выбор контроллера
CORRIGO С30 – это новый контроллер, легкий в использовании и эксплуатации. Он разработан для использования в системах управления центральным кондиционированием воздуха. Контроллер имеет дисплей и встроенный индикатор на передней панели для сигнализации; управление контроллера - посредством кнопок.
Контроллер разработан для крепления на DIN-рейку в шкаф или на шкаф.
Необходимые функции выбираются с помощью текстовых меню или значением кода конфигурации меню в зависимости от типа используемого приложения.
У контроллера есть годовые часы и автоматический переключатель лето/зима.
Система меню позволяет работать пользователям с различными уровнями доступа, показывает уставки и позволяет их изменять, в зависимости от степени доступа. Это сделано для предотвращения неквалифицированного обращения с контроллером, т.е. на нижнем пользовательском уровне невозможно ввести некорректные уставки при просмотре текущего состояния, значений параметров, аварий и т.д. При нормальной работе, без нажатия каких-либо кнопок, дисплей сам показывает наиболее важные показатели, такие как установленные/текущие значения, логическое управление выходами, время/дата и т.д.
AI Аналоговые входы
У контроллера C30 шесть аналоговых входов AI3...AI8. Входы AI3, AI4 предназначены для использования преобразователей влажности с выходным сигналом 0...10В. Входы AI5…I8 предназначены для использования датчиков температуры типа Pt1000.
AI3 Комнатный преобразователь влажности HRT
AI4 Канальный преобразователь влажности HRT250
AI5 Датчик температуры наружного воздуха TG-R6/Pt1000
AI6 Датчик температуры приточного воздуха TG-K3/Pt1000
AI7 Датчик температуры воздуха в помещении TG- R5/Pt1000
AI8 Датчик температуры обратной воды TG-А1/Pt1000.
Цифровые входы DI
У контроллера С30 десять цифровых входов АI1...АI2 и DI1…DI8 для активизации соответствующих функций и мониторинга аварий.
Эти входы должны быть присоединены только к потенциально свободным закрывающимся реле.
АI1 Контроль работы приточного вентилятора или реле давления.
АI2 Контроль работы вытяжного вентилятора или реле давления.
DI1 Контроль загрязненности фильтра.
DI2 Контроль циркуляционного насоса, контур нагревателя.
DI3 Аварийный вход чиллера (чиллеров).
DI4 Контроль вращения роторного рекуператора.
Контроль обледенения на теплообменнике.
DI5 Пожарная тревога.
DI6 Внешняя авария. Внешние переключатели не в положении “Auto”.
DI7 Кнопка или таймер для задержки выключения (для одной скорости) /
Задержка выключения работы для двухскоростных систем вентиляции.
DI8 Кнопка или таймер для задержки выключения на низкой скорости (для
двухскоростных систем).
Аналоговые выходы AO
У контроллера С30 три аналоговых выхода, AO1...AO3. Выходы имеют сигнал 0...10 V DC, 5 mA и защищены от короткого замыкания.
АО1 Y1 – охлаждение, нагрев или заслонка.
АО2 Y2 – нагрев, пластинчатый теплообменник, роторный рекуператор, тепловой насос, охлаждение или заслонка.
АО3 Y3 – нагрев или охлаждение.
АО6 Увлажнение/осушение.
Цифровые выходы DO
У контроллера С30 семь дискретных выходов, DO1...DO7. Выходы имеют сигнал 0...10 V DC, 5 mA и защищены от короткого замыкания.
DO1 Управление приточным вентилятором.
Высокая скорость приточного вентилятора для двухскоростных систем.
DO2 Управление вытяжным вентилятором.
Высокая скорость вытяжного вентилятора для двухскоростных систем.
DO3 Управление циркуляционным насосом.
Блокировка электрического нагрева.
DO4 Управление компрессором 1 (DX-охлаждение).
Низкая скорость приточного вентилятора для двухскоростных систем.
DO5 Управление компрессором 2 (DX-охлаждение).
Низкая скорость вытяжного вентилятора для двухскоростных систем.
DO6 Управление внешней защиты от обмерзания.
Срабатывание противопожарной заслонки.
DO7 Аварийный выход.

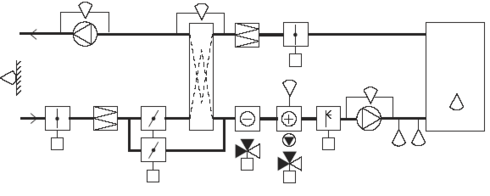

Рис.5.1 Пример системы управления с контроллером серии С30
Функции контроля С30

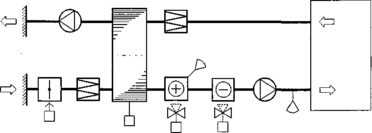

Прикладное управление температурой воздуха
Датчик температуры приточного воздуха(AI3) управляет последовательностью для достижения установленной температуры.

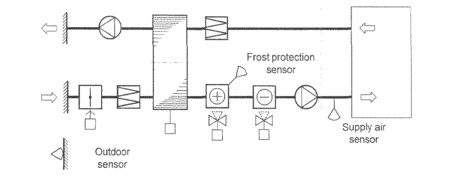

Управление воздухом с компенсацией внешней температуры
Датчик температуры приточного воздуха(AI3) управляет последовательностью для достижения заданной температуры. Задатчик компенсирован, учитывая сенсор внешней температуры (AI1). Параметры, установленные в меню «Установки», в меню для внешней компенсации, становятся доступными, когда выбор сделан.
Компенсация внешней температуры может быть установлена с помощью двух начальных двух конечных позиций, см. раздел «Установки».
Управление температурой в помещении с каскадным контролем температуры воздуха
Датчик температуры приточного воздуха (AI3) управляет последовательностью, поэтому задатчик достигается, так же как и управление воздухом.
Датчик температуры Приточного воздуха (AI3) управляет последовательностью, так что задатчик достигается точно так же, как и контроль приточного воздуха. Задатчик для приточной температуры определяется Датчиком Комнатной температуры (AI2), который при необходимости нагревания увеличивает задатчик для приточного воздуха в соответствие с установленными параметрами или, при необходимости охлаждения понижает задатчик.
Каскадный фактор (насколько задатчик температуры помещения должен быть изменен (поградусно)) устанавливается в «Установках», см. соответствующий выбор.
ПРИМЕЧАНИЕ: каскадное управление является PI-управлением с устанавливаемым I-временем (фабричные установки 10 минут) и работает с установками между установленным минимальным и максимальным ограничением.
(Текущая установка температуры помещения отражена в меню каскадного фактора).

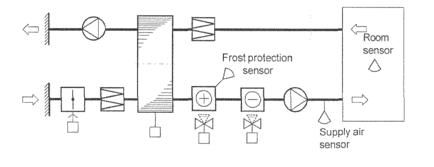

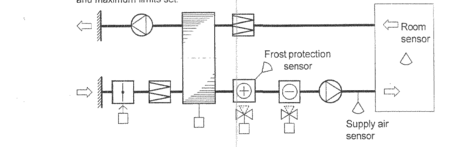

Управление температурой в помещении с мин/макс ограничением температуры приточного воздуха.
Датчик управления температурой Room (AI2) управляет последовательностью для достижения установленных параметров. Температура поддерживается этим датчиком с ограничением минимального и максимального значений.

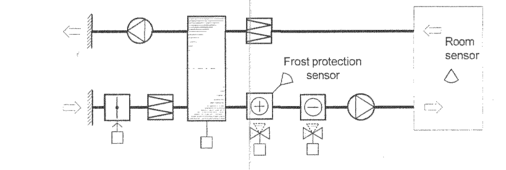

Управление температурой в помещении без датчика приточного воздуха.
Датчик температуры Room (AI2) управляет последовательностью для достижения значений установок.

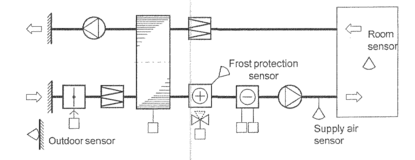

Управление температурой воздуха с компенсацией внешней температуры или управление температурой помещения с мин/макс ограничениями. Переключатель, зависимый от внешней температуры.
Датчик внешней температуры управляет переключением между управлением воздухом (зима) и управлением в помещении (лето).
Датчик приточного воздуха (AI3) управляет последовательностью для достижения установленных параметров. Установки – внешняя температура компенсируется датчиком внешней температуры (AI1). Параметры устанавливаются в меню «Установки».
Датчик в помещении (AI2) управляет последовательностью для достижения установленных параметров. Температура может быть макс/мин лимитирована. Параметры устанавливаются в меню «Установки».
Выбор регулирующего органа и исполнительного механизма
