где , .

Значения функции , найденные численным методом, приведены в работе [57]. Для практического использования функцию можно представить в виде:

, (3.7)

где константа [73].

Из вышесказанного следует, что применение потенциала Томаса-Ферми-Фирсова наиболее целесообразно для расчёта ядерных потерь энергии ионами газов при имплантации в металлы или сплавы, так как для него рассчитана прямая зависимость энергетических потерь от прицельного параметра (2.34) и дифференциальное сечение рассеяния dσ; причём он даёт более точные результаты, чем, к примеру, потенциал Бора.

В основе метода Монте-Карло лежит алгоритм расчета среднего и среднего проецированного пробега иона и его отклонения итерационным методом, основанным на расчёте энергетических потерь иона при каждом отдельном столкновении с атомом мишени. Схема алгоритма приведена на рисунке 3.1. Последовательность действий расчета среднего проецированного пробега следующая:

1. случайным образом, в пределах половины межатомного расстояния, генерируется прицельный параметр p, а также характеристики очередного атома мишени (атомный номер Z₂ и атомная масса М₂), в соответствии с процентным содержанием элемента в материале мишени;

2. определяются потери энергии по формуле (3.1);

3. рассчитывается текущая энергия иона:

;

рассчитывается текущее значение пробега иона, при условии :

;

1. определяется значение среднего проецированного пробега иона:

где θ₁ – угол отклонения в ЛСК, определяется по формуле (2.6);

1. если , то R_pi принимается в качестве значения пробега, в противном случае пункты a - e повторяются;

2. для расчета распределения количества ионов по глубине пункты a - f повторяются для каждого иона (количество ионов в потоке задаётся экспериментатором);

3. обрабатывается полученный массив значений R_pi, при этом рассчитывается средний проецированный пробег и среднее квадратичное отклонение пробега.

Расчет среднего проецированного пробега ведется по формуле (3.8) [10]:

, (3.8)

где N - количество элементов массива (число ионов в потоке), i - номер элемента, R_pi – проецированный пробег, рассчитанный по приведенному выше алгоритму для каждого иона, м.

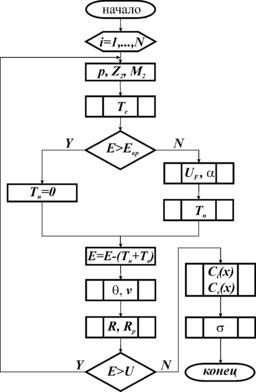

Рисунок 3.1 – Алгоритм расчета методом Монте-Карло пробега иона в материале подложки

Среднее квадратичное отклонение пробега (страгглинг пробега) рассчитывается по формуле [3]:

, (3.9)

где - средний проецированный пробег, рассчитанный по формуле (3.8), м.

Размер фазовых зерен в реальном материале, как правило, значительно превышает длину среднего проецированного пробега. На основании этого предположения предлагается методика расчета распределения концентрации внедренных ионов по глубине реального материала.

3.2 Методика расчета распределения концентрации внедренных ионов по глубине материала

Расчет распределения концентрации внедренных ионов по глубине материала будем проводить следующим образом:

1. Получим зависимости среднего проецированного пробега R_p и страгглинга пробега ΔR_p ионов для данной фазы материала мишени от энергии ионов. Для получения этих зависимостей необходимо провести расчет распределения количества внедренных ионов по глубине мишени в соответствии с алгоритмом, приведенном на рисунке 3.1 и определить характеристики полученного распределения его математическое ожидание и среднее квадратичное отклонение (по формулам 3.8 и 3.9);

2. Расчет распределения концентрации внедренных ионов будем проводить, исходя из аналитической формулы (2.36), с использованием полученных зависимостей. Для учета химического состава и фазовой структуры материала введем весовые коэффициенты для фаз, которые можно получить из процентного содержания каждой фазы в материале мишени [3]:

(3.10)

где P_i - процентное содержание каждой фазы в материале мишени.

С учетом весовых коэффициентов соотношение (2.36) примет вид [3]:

, (3.11)

где Ф – полная доза имплантации, м^-2; n – количество фаз в материале мишени, i – номер фазы, R_pi и ΔR_pi – средний проецированный пробег и его отклонение для каждой фазы, м; x - глубина проникновения ионов, м.

1. Расчет распределения концентрации дефектов (возникающих вследствие выбивания ионом межузельного атома) будем проводить, исходя из аналитической формулы (2.37). С учетом весовых коэффициентов соотношение (2.37) примет вид [3], аналогичный (3.11):

, (3.12)

где , Δx_i, k_di – характеристики распределения вакансий [3] для различных фаз; x - глубина проникновения ионов, м.

Входящая в соотношение (3.11) и (3.12) полная доза имплантации Ф может быть определена на основании экспериментальных данных (по результатам измерения ионного тока) в соответствии с формулой (2.35). Максимальная концентрация внедрённых атомов рассчитывается по формуле (2.38).

Рассчитанные по формулам (3.11) и (3.12) распределения азота и дефектов по глубине материала после имплантации используются при определении остаточных концентрационных напряжений.

3.3 Методика расчёта остаточных концентрационных напряжений

Как показано в ряде литературных источников (в частности в работах [17, 36, 37]), установить связь между технологическими параметрами имплантации и механическими свойствами обработанных изделий возможно путем расчета полей концентрационных напряжений. Возникновение напряжений при имплантации обусловлено внесением в поверхностный слой обрабатываемого материала примеси и различного рода радиационных дефектов в высокой концентрации, которые деформируют кристаллическую решетку [17].

Будем считать, что глубина модифицированного слоя значительно меньше размеров обрабатываемого изделия. Тогда имплантированный инструмент можно схематизировать как полупространство. Предполагаем, что до обработки поверхность была свободна от напряжений, а начальные концентрации дефектов и примесей равнялись нулю, при наличии примесей и дефектов поверхностный слой растягивается или сжимается и затем остается в таком состоянии. Напряжения в поверхностном слое описываются уравнением (2.40).

Величина δV определяется в соответствии с зависимостями, приведенными в [36]. Согласно им релаксационный объем вакансии . Вакансии и примеси замещения, имеющие атомный объем меньший, чем атомный объем матрицы, имеют . В этом случае концентрационные напряжения являются растягивающими. Примеси внедрения и крупные примеси замещения создают поля сжимающих напряжений [36, 37]. Как показано в [36], имплантированные атомы азота являются примесью внедрения.

Для расчета концентрационных напряжений необходимо определить параметры уравнения (2.40) для примесных атомов и вакансий.

Таким образом, методика расчета остаточных концентрационных напряжений включает в себя:

1. Расчет по формулам (3.11) и (3.12) распределений азота и вакансий по глубине материала: C_i(x) и C_v(x).

2. Определение остаточных концентрационных напряжений по формуле (2.40).

Расчет параметров физических процессов, происходящих при ионной имплантации, производился с помощью разработанного для этой цели программного обеспечения (см. Приложение 1). Результаты расчёта по описанным методикам с помощью вышеупомянутой программы приведены в следующем разделе.

4. Результаты расчёта параметров процессов взаимодействия имплантируемых ионов с материалом подложки

В соответствии с предложенной методикой проведён расчёт характеристик распределения азота (средний проецированный пробег R_p и страгглинг пробега ΔR_p) для встречающихся в сталях фаз при различных значениях энергий ионов с помощью программного обеспечения (приложения А и Б). Результаты расчёта приведены в таблицах 4.1 - 4.4.

Таблица 4.1 - Зависимость пробегов ионов азота от их начальной энергии в диапазоне 1 – 10 кэВ ( Дж)

Таблица 4.2 - Страгглинги пробегов ионов азота с энергией 1 – 10 кэВ ( Дж)

Таблица 4.3 - Зависимость пробегов ионов азота от их начальной энергии в диапазоне 15 – 40 кэВ ( Дж)

Таблица 4.4 - Страгглинги пробегов ионов азота с энергией 15 – 40 кэВ ( Дж)

Из анализа результатов расчётов, приведённых в таблицах 4.1 - 4.4 следует, что значение пробега существенно зависит от элементного состава и характеристик атомов (M₂, Z₂) материала подложки. Большая величина страгглингов пробегов в таблицах 4.2 и 4.4 по сравнению с пробегами в таблицах 4.1 и 4.3 объясняется тем, что для лёгких ионов азота, когда , происходит сильное рассеяние первичного пучка ионов при внедрении в материал подложки и получается большой разброс пробегов по величине.
