- класс ограничений. Для каждого абонента определяется класс ограничений для дневного и ночного режимов. Класс используется для ограничения доступа к группам линий, включая набор определенных цифр. Всего имеется 7 классов (от 1 до 7), однако для СО-линий можно использовать лишь пять классов ограничений. Для каждой группы линий и каждого класса ограничений указывается, доступна ли данная группа для абонента данного класса или нет (отдельно для организации исходящих и приема входящих вызовов). При попытке организовать исходящий выход по неразрешенной линии, дается сигнал отбоя, а на LCD дисплее высвечивается RST;
- функции системы. Функциональные возможности системы можно разделить на ряд уровней;
- собственно станционные функции. Имеется большое количество параметров системы программирования, которые определяют функционирование системы NЕАХ7400 в целом. Например, посылка предупреждающего тона при вхождении в чужой разговор, реакция системы на вторичное нажатие клавиши Flash при организации переадресации вызова на аналоговом телефоне, использование стандартного процессора или процессора приложений при организации удаленного доступа к системе и многое другое. Данные параметры описываются в команде 08;
- функции, доступные абоненту. Доступное абоненту множество функций определяется его классом обслуживания (команды 12, 15);
- нумерационный план. Определяется множество функций, которые могут быть инициированы набором кода доступа. Имеется возможность, формально разрешив абоненту какую-либо функцию, фактически лишить его возможности ее инициировать, удалив соответствующий код доступа из нумерационного плана;
- цифровой пульт. Под клавиши цифрового пульта могут быть запрограммированы определенные, доступные абоненту, функции. В целом, эти функции аналогичны функциям, инициируемым набором кода доступа, хотя имеются и исключения (некоторые функции доступны только с цифрового пульта и наоборот).
При программировании станции с помощью программы MATWorx, после запуска программы необходимо выбрать меню «МОС» из меню «Function» (рисунок 5.26).

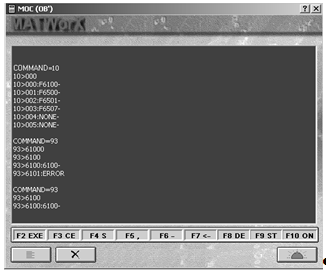

После загрузки появиться окно (рисунок 5.27). После появления на дисплее строки «СОММАND =», нажать F9 (система готова к работе).
Функции клавиш управления приведены в таблице 5.7
Рисунок 5.26
Таблица 5.7 – Функции клавиш управления
| Клавиша | Функция клавиши |
| A | Символ * |
| B | Символ # |
| C | Используется для удаления текущих значений (в цепочке ССС) |
| D | Символ, непосредственно используемый в некоторых командах |
| E | Символ, непосредственно используемый в некоторых командах |
| F | Символ, непосредственно используемый в некоторых командах |
| ST | Выход на начало режима программирования (система готова к вводу номера команды) |
| СЕ | Выход на уровень текущей команды (система готова к вводу операнда 1 текущей команды) |
| S | Листание вперед по операнду 1 |
| - | Листание назад по операнду 1 |
| , | Разделитель |
| <- | Забой |
| DE | Чтение номера команды или операнда 1 |
| EXE | Запись операнда 2 в память |
Структура команд имеет следующий вид:
ХY > Операнд 1: Операнд 2
где X - номер основной команды
Y - расширение команды (основные команды расширения не имеют)
Операнд 1 - некоторая ячейка
Операнд 2 - значение ячейки
Рисунок 5.27
Для примера рассмотрим подключение к коммутационной станции ДСП.
Под линейные клавиши цифрового пульта прописываются виртуальные номера, которые используется для подключения к групповому каналу, для вызовов абонентов, для МЖС и ПГС. Остальные линейные клавиши могут являться клавишами "станционного скоростного набора".
Общие установки:
10 > 002: Р6100 - присвоение номера на физическом порту;
93 > 6100: 6100 - обозначение "моя линия";
1224 > 6803: 0 - используется пульт DТР - 32, 24 линейных клавиши и 8 непрограммируемых клавиш "станционный скоростной набор";
1222 > 6803: 0 - для всех цифровых пультов;
1201 > 6803: 22 - класс ограничений 22 для ДСП, разрешено подключение к групповому каналу и МЖС;
120 > 6803: 31 - тенант 31 для клавиши "моя линия" ДСП;
1309 > 6803: 0 - уровень затуханий в голосовом канале;
Виртуальные номера:
11 > 001: 6101 - виртуальный номер для подключения к групповому каналу;
11 > 006: 6106 - виртуальный номер для вызова абонент;
11 > 007: 6330 - виртуальный номер для МЖС
11 > 008: 6331 - виртуальный номер для МЖС;
11 > 009: 6198 - виртуальный номер для ПГС;
11 > 010: 6199 - виртуальный номер для ПГС;
1201 > 6101: 33 - класс ограничений 33 для всех виртуальных номеров, МЖС, ПГС пульта ДСП;
1201 > 6199: 33 кроме клавиши "моя линия";
1204 > 6101: 30 - тенант 30 для всех виртуальных номеров, МЖС, ПГС пульта ДСП;
1204 > 6199: 30 кроме клавиши "моя линия";
Линейные клавиши:
9000 > 6100,01: 6101 - линейная клавиша 01-виртуальный номер 6101;
9000 > 6100,06: 6106 - линейная клавиша 06-виртуальный номер 6106;
9000 > 6100,07: 6330 - линейная клавиша 07-виртуальный номер
6330, МЖС;
9000 > 6100,08: 6331 - линейная клавиша 08-виртуальный номер
6331, МЖС;
9000 > 6100,09: 6198 - линейная клавиша 09-виртуальный номер 6198, ПГС;
9000 > 6100,10: 6199 - линейная клавиша 10-виртуальный номер 6198, ПГС;
9000 > 6100,11: F1111 - линейная клавиша 11, 11-я ячейка функции "станционный скоростной набор", вызов абонента;
9000 > 6100,24: 6100 - линейная клавиша 24 - "моя линия";
Значение линейных клавиш подключения к групповому каналу:
1203 > 6101: 04 - номер 6101 - "прямой вызов";
5201 > 0: 6101 - вызывающая сторона - виртуальный номер 6106;
5201 > 1: С01 - вызываемая сторона-значение ячейки 06 функции "системный скоростной набор";
720 > 101: 03,2053536103353 значение ячейки 01, код
подключения к групповому каналу;
Значение линейных клавиш вызова абонентов:
1203 > 6106: 04 - номер 6106 - "прямой вызов";
5206 > 0: 6106 - вызывающая сторона - виртуальный номер 6106;
5206 >1: С06 - вызываемая сторона - значение ячейки 06 "системный скоростной набор";
720 > 106: АО,7003 - значение ячейки 06 - вызываемый абонент той же станции;
73 > 6100: 200103 - область памяти для функции "станционный скоростной набор", 3 десятка ячеек, начиная со 2 сотни;
740 > 2011: А4,3536120 - значение ячейки 11, вызываемый абонент- виртуальный номер другой станции;
Значение линейных клавиш МЖС:
1203 > 6330: 04 - номер 6330 -"прямой вызов";
5230 > 0:6330 - вызывающая сторона - виртуальный номер 6330;
5230 > 1: СЗО - вызываемая сторона-значение ячейки 30 "системный скоростной набор";
720 > 130: А1,3546331 - значение ячейки 30, вызываемый абонент - виртуальный номер 6331 соседней станции;
1203 > 6331: 04 - номер 6331 - "прямой вызов";
5231 > 0: 6331 - вызывающая сторона - виртуальный номер 6330;
5231 > 1: С31 - вызываемая сторона-значение ячейки 31 "системный скоростной набор";
720 > 131: А1,3526330 - значение ячейки 30, вызываемый абонент виртуальный номер 6330 соседней станции;
Значение линейных клавиш ПГС:
1203 > 6198: 04 - номер 6198 - "прямой вызов";
1203 > 6199: 04 - номер 6199 - "прямой вызов";
Значение функциональных клавиш:
9000 > 6100,90: F1020 - клавиша "расcоединение";
9000 > 6100,92: F1100 - функциональная клавиша 92 - ячейка 00 функции "станционный скоростной набор", кнопка подключения вызова по ПГС к требуемому групповому каналу;
740 > 2000: В,ВВВВ - значение ячейки 00;
9000 > 6100,94: F1017 - функциональная клавиша 94 - включение микрофона;
9000 > 6100,95: F1016 - функциональная клавиша 95 - включение динамика.
6. Разработка алгоритмов программирования диспетчерских и промежуточных пунктов
6.1 Организация управления системой

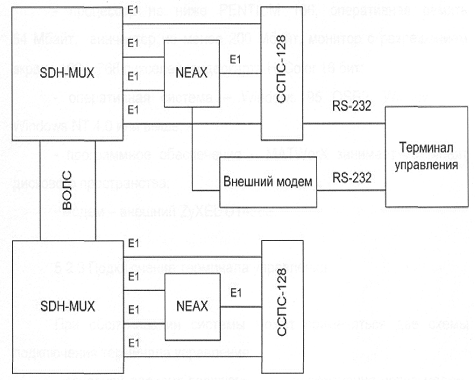

В системе ОТС используется сетевое управление коммутационными станциями при помощи терминала управления. Общая схема организации центра управления и контроля в системе управления ОТС показана на (рисунке 6.1)
Рисунок 6.1
Сетевое управление возможно при подключении терминала управления через внешний модем и производится путем коммутируемого соединения со встроенным модемом центральных процессоров каждой станции сети.
Возможно локальное управление на отдельной коммутационной станции сети. Локальное управление осуществляется при подключении терминала управления непосредственно напрямую к RS-порту центрального процессора.
Комплекс поставляется с полностью готовыми к работе программными средствами. При организации нового центра управления, модернизации комплекса, при смене программного обеспечения комплекса и при смене программного обеспечения управления комплексом необходимо учитывать все требования, предъявляемые техническим руководством данного комплекса.
6.2 Терминал управления
При этом в состав терминала управления входят:
- персональный компьютер;
- внешний модем ZyXEL U-1496Е;
- программы обеспечения управления, инсталлированные на персональном компьютере;
- кабель RS-232 для подключения ПК к модему;
- кабель (1-парный) для подключения модема к аналоговому порту кросса.
Выполняются следующие функции:
- соединение с любой коммутационной станцией NEAX 7400 сети;
- сбор и анализ аварийных сообщений;
- настройка параметров коммутационных станций NEAX 7400;
- загрузка и сохранение конфигураций коммутационных станций NEAX 7400.
Подключение терминала управления представлено (рисунок 6.2)
При обслуживании системы может применяться две схемы подключения терминала управления:
- основной вариант подключения - подключения через модем. Используется для удаленного доступа к коммутационным станциям сети. Внешний модем подключается к порту аналоговых абонентских линий на кроссе и к СОМ порту персонального компьютера;
- дополнительный вариант подключения - прямое подключение, является локальным и используется для управления одной коммутационной станцией. Персональный компьютер через СОМ-порт при помощи специальных кабелей (МАТ СА-Т (2м, 9рin), МАТ СА-Р (4м, 25рin), МАТ СА-R (2м, 25pin)) подключается к порту RSО или RS1 центрального процессора (плата РN-14СР14).
В процессе соединения с коммутационной станцией сети в режиме программы MATWorX необходимо сделать первоначальную конфигурацию по настройке соединения с каждой коммутационной станцией сети. Такая процедура выполняется один раз, затем в процессе эксплуатации для соединения с каждой коммутационной станцией сети достаточно вызвать из меню название нужной станции.
При настройке соединения с одной из станций сети необходимо войти в меню «Аррlication» - «Configuration Wizard» (рисунок 6.3), а в меню «Configuration Wizard» нажать «Next» (рисунок 6.4)
Рисунок 3.28
В появившемся меню выбрать «Modem connect» (модемное соединение) и нажать «Next» (рисунок 6.5), затем нажать «Locate» (рисунок 6.6). После идентификации модема (рисунок 6.7) нажать «Уеs».
Рисунок 6.5
Рисунок 6.6
