- 398 - порт в конвертере (три знака);
- Управление на станции - режим (выбирается из меню)

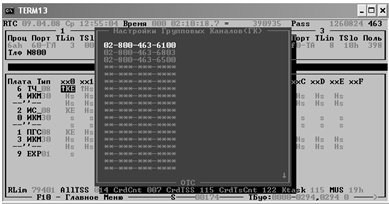

Для настройки групповых каналов в меню «Настройки ISDN» выбрать пункт «Настройки групповых каналов». При этом на экране должно появиться меню, представленное на (рисунке 5.8).

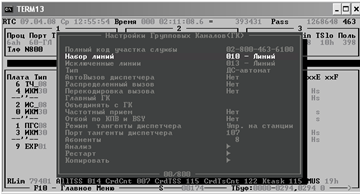

Данная команда позволяет произвести настройку одного группового канала. Для этого необходимо выбрать нужную строку и нажать клавишу «ЕNTER». При этом на экране должно появиться меню «Настройки групповых каналов», представленное на (рисунке 5.9).
Рисунок 5.8
Рисунок 5.9

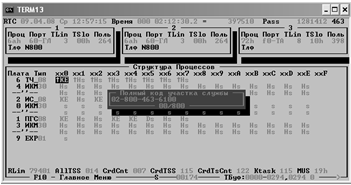

Выбрать пункт «Полный код участка службы». На экране должно появиться меню, представленное на (рисунке 5.10).
Рисунок 5.10
Таблица 5.3 – Описание пунктов меню «Настройки групповых каналов»
| Пункт меню | Пояснения | Пример |
| Полный код участка службы | DОКККМММNNNNLLL. 02-направление 1-в сторону уменьшения номеров О-в сторону увеличения номеров ККК-Код ГК (цепи) МММNNNN - Полный номер диспетчера LLL -Код Конечной Станции Круга | направление-02 Круг - 800 ДНЦ-4636803 Последняя станция круга-463 Результат 02-800-4636803-463 |
| Группа Аналоговых линий | Группа Аналоговых линий, включающая в себя ответвления ГК полупостоянно входящие в канал. После Группа внесения номера группы и/или включения линии в состав группы линия автоматически подключится к каналу (ДСУ, ИС2-8, ИС4). | 13 |
| Пункт меню | Пояснения | Пример |
| Тип | ДС - регистрация ДС - автомат ПС – автоматическая ПС - регистрация ПРС Выделенная | ДС - регистрация |
| Автовызов диспетчера | Нет, вызов диспетчера не посылается Есть, вызов диспетчера посылается | Нет |
| Циркуляр без КПС | КПС ЦВ Иное – не использовать | - |
| Абоненты | Количество абонентов ЦВ | 16 |
| Рестарт | Все - перезапуск ГК в данной точке и последующих Аналоговые Все кроме диспетчера | Все |
цифровой связь канал диспетчерский
С клавиатуры произвести изменения в меню «Полный код участка службы» и нажать клавишу «ENTER».
Описание пунктов меню «Настройки групповых каналов» с пояснениями и примерами приведено в таблице 5.3
Каждый порт в конверторе имеет трехзначный десятичный номер, указанный в таблице 5.4
Код взаимнооднозначно определяет номер порта.
На аналоговых платах порты нумеруются подряд, например:
- ПГС - 360, 361, ...,367;
- Порт - СО, С1, ...,С7.

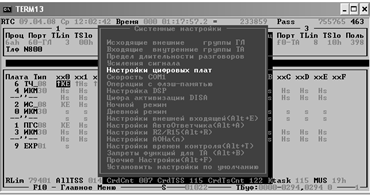

Для настройки групповых линий необходимо проделать следующие операции: набрать на клавиатуре «Alt+N». При этом на экране должно появиться следующее меню, приведенное на (рисунке 5.11)
Пункты меню «Системные Настройки» и их описание приведены в таблице 5.5
Приведем более подробное описание пункта «Настройки Цифровых плат» меню «Системные Настройки».

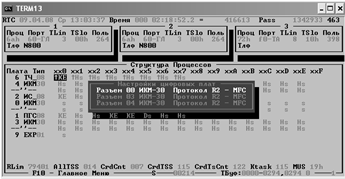

Установить курсор на строку «Настройки Цифровых плат» и нажать клавишу «ENTER». При этом на экране должно появиться меню, представленное на (рисунке 5.12)

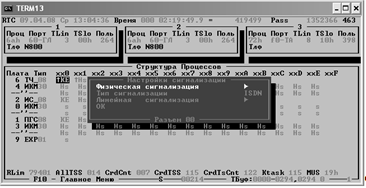

Выбрать нужную строку, установить на нее курсор и нажать клавишу «ENTER». При этом на экране должно появиться меню, представленное на (рисунке 5.13)
Рисунок 5.11
Рисунок 5.12
Рисунок 5.13
Таблица 5.5 – Описание пунктов меню «Системные Настройки»
| Пункт меню | Описание | Значения | |||||
| Исходящие внешние группы ГЛ | Позволяет создать / изменить / просмотреть группы внешних линий. Данные группы задают маршруты исходящей связи и пучки аналоговых ответвлений ГК, а также их параметры | Для ОТС принято: 00-NЕС 01 - назад 02 - вперед 07- в NЕС с префиксом 10-СДС 11 - ЭДС 13-ПДС 14-ПС 18-ПРС | |||||
| Входящие внутренние группы ТА | Для ОТС используется только в тестовых режимах | - | |||||
| Предел длительности разговоров | Устанавливает максимальную продолжительность для местных, внешних, междугородних разговоров | Для ОТС не используется | |||||
| Усиления сигнала | Позволяет регулировать громкость разговора для ТА, для внешних аналоговых и цифровых линий при местной и внешней аналоговой и цифровой связи, а также при организации конференции | - | |||||
| Настройки цифровых плат | Позволяет выбрать нужную цифровую плату, просмотреть и заменить настройки | - | |||||
| Скорость СОМ1 | Позволяет настроить СОМ - порт на требуемую скорость обмена | 115200 (по умолчанию) | |||||
| Операции с флэш-памятью | Позволяет сохранить настройки станции при сбоях ОЗУ | - | |||||
| Пункт меню | Описание | Значения | |||||
| Цифра активизации DISA | Определяет цифру, которую необходимо набрать для активизации DISA при переходе от импульсного набора к тональному | - | |||||
| Ночной режим | В ОТC не используется | - | |||||
| Дневной режим | В ОТC не используется | - | |||||
| Настройки внешней входящей (Аlt+Е) | В ОТC не используется | - | |||||
| Настройки Автоответчика (Аlt+А) | В ОТC не используется | - | |||||
| Настройки R2/R15(Аlt+R) | Используется для программирования работы станции в качестве Конвертера | - | |||||
| Настройки АОН(п) | Позволяет программировать параметры АОНа для двухпроводных линий и R1,5 | - | |||||
| Настройки времен Контроля (Аlt+Т) | Устанавливает ограничения длительности разговоров (транзитных). В ОТС используется пункт меню «Продолжительность разговора», который задает продолжительность коммутируемых соединений МЖС, ПГС-ДСП, Место работ (ПГС) и других не групповых соединений | По умолчанию 12 часов. Выдается в формате: ЧЧ:ММ:СС:МСК | |||||
| Запреты функции для ТА (Аlt+В) | Позволяет запретить/разрешить местному абоненту пользоваться дополнительными видами обслуживания | - | |||||
| Пункт меню | Описание | Значения | |||||
| Прочие Настройки (А11+Р) | Служат для задания параметров, не нашедших отражение в других подменю | - | |||||
| Установить настройки по умолчанию | Устанавливает настройки, записанные в теле программы | Пункт не использовать | |||||
В подпункте «Физическая сигнализация» имеется возможность управлять платой РСМ7 (в целях тестирования системы , когда необходимо включить или выключить; произвести внешний, внутренний или релейный заворот; дать рестарт; вывести из обслуживания. В подпункте «Тип сигнализации» для ОТС всегда должно быть значение «ISDN», подпункт «Линейная сигнализация» для ОТС практически не используется.
Рассмотрим более подробно подпункт «Физическая сигнализация». При нажатии клавиши «ENTER», на экране должно появиться меню, представленное на (рисунке 5.14)
