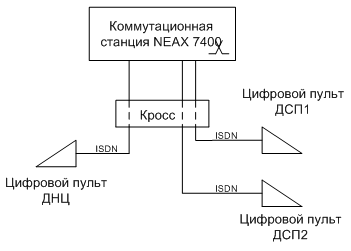

На (рисунке 4.1) представлена структурная схема организации прямой связи между абонентами одной станции.

Hot Line для цифрового аппарата – виртуальный номер, для которого активирована функция Hot Line (СМ1203), номер заведен на именную кнопку (СМ9000). В пару к нему запрограммирован (СМ52yy) другой виртуальный (или аналоговый) номер – напрямую, либо через ссылку на ячейку памяти (СМ720). Нажав на эту кнопку станция сразу посылает вызов на запрограммированного абонента. Обратный вызов обычно принимается на эту же кнопку, либо (при нехватке ячеек Hot Line) на M-line вызывающего аппарата.

Hot Line для аналогового аппарата – назначить использование аппаратом функции Hot Line (СМ1203). В пару к нему запрограммирован (СМ52yy) виртуальный (аналоговый) номер – напрямую, либо через ссылку на ячейку памяти (СМ720). При поднятии трубки станция сразу посылает вызов на запрограммированного абонента.

Диспетчер всегда подключен к групповому каналу. Первый и необходимый шаг – регистрация. Кнопка регистрации всегда крайняя левая в верхнем ряду основного поля клавиатуры цифрового терминала она же является и M-Line (его физический номер, используются номера 68хх) для диспетчера. Для регистрации используется функция Hot Line. При нажатии кнопки регистрации в ССПС посылается код регистрации группового канала. Когда групповой канал активирован (на дисплее высветился счетчик отсчета времени), диспетчер, нажав требуемую кнопку на терминале или консоли, посылает по групповому каналу вызов (либо код с комбинацией двух частот – для промпунктов, либо код с номером абонента – для абонентов NEC). При удачном прохождении вызова диспетчер слышит КПВ. Соответствующей кнопкой диспетчер может послать групповой вызов (циркуляр). Для удобства можно в настройках ССПС установить следующую функцию - на кнопку регистрации, если диспетчер вышел из группового канала, каждые 40 секунд посылается вызов (приглашение зарегистрироваться) [4].

На (рисунке 4.2) приведена структурная схема организации группового канала диспетчерских и промежуточных пунктов.

Применяемые в схеме пункты ППСЦ предназначены для подключения к групповому каналу различных видов аналоговой оперативно- технологической связи, а также оптимизированы для совместной работы с линейными комплектами цифровой сети. Пункты ППСЦ настраиваются на принимаемые вызывные комбинации аппаратным способом с помощью механических перемычек.

При вызове абонентов, переключенных на цифровую связь, подается сигнал контроля посылки вызова – одночастотная посылка. Если контроль посылки вызова – двойной сигнал, это значит, что вызываемый абонент уже подключен к групповому каналу и диспетчер может вести с ним переговоры. Для циркулярного вызова, диспетчер нажимает клавишу [Циркуляр]. При этом подается многочастотный сигнал. Для сброса группового канала, диспетчер нажимает клавишу [Сброс ГК]. При этом происходит отключение диспетчера и всех абонентов от группового канала. После сброса, диспетчеру необходимо подключиться к групповому каналу. Для вызова диспетчера, дежурный по станции нажимает на клавишу группового канала соответствующего диспетчера. Подается короткий тональный сигнал контроля подключения к групповому каналу [8].

На (листе 5 графического материала) показаны две схемы организации группового канала.

Рисунок 4.1

Рисунок 4.2

5. Разработка программного обеспечения комплекса «Обь -128Ц»

5.1 Функции настройки и контроля конвертера ССПС-128

В качестве управляющей используется программа Теrт13.ехе, которая обеспечивает связь ПК и конвертера. Она позволяет установить следующие виды соединений:

- с конвертером непосредственно;

- с любым конвертером в сети конвертеров;

- с конвертером через модем;

- с конвертером через модем и сеть конвертеров.

Программа позволяет восстановить настройки из файла в память конвертера, сохранить тарификационные буферы (журналы событий). Имеется режим непосредственного управления мониторинга конвертера. Кроме того, имеется возможность обновления программного обеспечения конвертера.

Работа в программе Теrт13.ехе организована следующим образом:

На экране появляется меню, текущий пункт которого подсвечен. Перемещение по пунктам меню осуществляется клавишами

«­» - вверх,

«» - вниз,

Home - в начало меню,

End - в конец меню,

В строке с названием пункта меню (подменю) указываются «Горячие» клавиши, позволяющие обратиться к данному подменю из произвольных мест программы.

Выход в определенный пункт меню осуществляется клавишей «ENTER».

Терминал управления предназначен для управления сетью конвертеров. Включает в себя:

- персональный компьютер;

- программное обеспечение управления, инсталлированное на персональном компьютере;

- кабель RS -232 для подключения к конвертеру.

Терминал управления выполняет следующие функции:

• соединение с любым конвертером сети;

• контроль за сетью конвертеров в реальном режиме времени;

• сбор и анализ аварийных сообщений;

• настройку параметров конвертеров;

• загрузку и сохранение конфигураций конвертеров;

• удаленное тестирование оборудования конвертеров;

• смену программного обеспечения конвертеров сети.

Для подключения управляющего терминала необходимо установить соединительный кабель между конвертером и персональным компьютером (ПК) ( рисунок 5.1)

Включить питание конвертера, при этом должен светиться светодиод «РАБОЧИЙ РЕЖИМ».

Для запуска управляющей программы Term13 необходимо в режиме DOS добавить в файл config.sys одну строку: devise=с:\itsd\тdrv.ехе тicdev 0x3f8 4 115200, при этом в рабочей директории ПК должны находиться файлы:

• mdrv.ехе;

• term7.ехе;

- тоnitor.ехе.

Желательно, чтобы СОМ-порт ПК был совместим с UART-16550. [4]

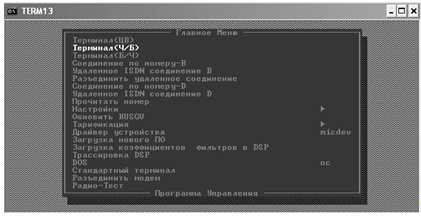

Для установления соединения необходимо в режиме DOS запустить программу Теrт13.ехе. При этом на экране монитора должно появиться окно «Главное Меню», представленное (рисунок 5.2), а светодиод «ОБМЕН RS-232» должен мигать.

Из окна «структура процессов» доступ к функциям управления конвертора возможен через «главное меню» (клавиша [F10]) или «горячие клавиши».

Назначение пунктов меню:

• Терминал - вызов режима взаимодействия с встроенным монитором конвертера;

• Тарификация - вызов меню управления тарификационными буферами;

• Настройки - вызов меню управления настройками;

• Драйвер устройства - задается имя устройства (драйвер коммуникационного порта через который будет установлена связь с конвертером);

• DОS - вызов команды или исполняемого файла DОS без выхода из программы (с возвратом);

• Стандартный терминал - режим «Обычного» терминала. При установленном соединении должны появляться цифры 9 с периодом около

2 сек. При соединении через модем набрать Аtdpnnnnnnn, где nnnnnnn-телефонный номер удаленного модема;

Рисунок 5.2

• Разъединить модем - разъединить ранее установленное соединение через модем;

• Удаленное ISDN соединение - устанавливает соединение с другим конвертером в сети конвертеров;

• Удаленное ISDN соединение В - устанавливает транзитную связь не только с конвертером, но и с NЕАХ-ом и другими цифровыми системами;

• Разъединить ISDN - разъединяет ранее установленное соединение;

• Выход - выход из программы.

Войти в пункт «Терминал» в Главном Меню. В зависимости от конфигурации конвертера (количества и типа, установленных в нем плат) вид экранного окна может изменяться. В качестве примера приведен вид экрана, представленный на (рисунке 5.3)

Для проведения общих настроек ОТС должны быть проделаны следующие операции:

• на клавиатуре ПК нажать «Горячую» ( клавишу [F10]). После этого должно появиться меню «Настройки ISDN», изображенное на (рисунке 5.4)

Описание пунктов меню «Настройки ISDN» и их назначение приведено в таблице 5.1;

Рисунок 5.3

Рисунок 5.4

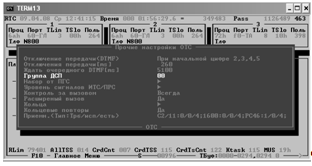

- выбрать в меню «Настройки ISDN» пункт «Настройки ОТС». На экране должно появиться меню представленное на (рисунке 5.5) Описание пунктов меню «Настройки ОТС» и их назначение приведены в таблице 5.2;

- в меню «Настройки ОТС» выбрать пункт «Порты Тангенты». На экране должно появиться меню, представленное на (рисунке 5.6)

- в меню «Настройки ОТC» выбрать пункт «Набор от ПГС». На экране должно появиться меню, представленное на (рисунке 5.7)

Рисунок 5.5

Рисунок 5.6

Рисунок 5.7

Таблица 5.1 - Назначение пунктов меню «Настройки ISDN»

Пункт меню	Назначение	Рекомендуемые значения	Примечания
Длина номера (min)	Минимальная длина номера, отправляемая в SETUPE без выдержки времени и/или получении информации об окончании номера	32	Исходящая связь (для ОТС)
Длина номера (mах)	-	32	Исходящая связь (для ОТС)
Ожидать конца набора	Ожидать ли информационного элемента (конец набора)	Нет	Входящая связь (для ОТС)
Передача Соnnected number	-	Нет	Исходящая связь (для ОТС)
Передача Calling number «АОН»	-	Да
Прием Calling number «АОН»	-	Да
Вusy - tопе	-	Нет	Исходящая связь (для ОТС)
Аring - tопе	-	Нет	Исходящая связь (для ОТС)
ОТС «F4»	-	ОТС - Главная

Действие тангенты распространяется на все включения абонента в групповые каналы. Данной настройкой задается режим использования тангенты.

Таблица 5.2 - Назначение пунктов меню «Настройки ОТС»

Пункт меню	Варианты	Назначение	Рекомендуемое значение
Отключать передачу при DTMF	Нет	-	После первой (3)
	После первой
	После второй
	После первой (3)
Время отключения передачи[мс]	От О до 5100мс	-	280
Ждать очередного DTMF [мс]	отО до 5100 мс	Максимальная пауза в наборе от диспетчера ЗООмс-набор вручную затруднен	5100
Порты тангенты	-	См. ниже	подменю
Группа ДСП	00-63	Направление вызова от ПГС	ОО(NЕС)

В таблице 5.2 показана привязка номеров абонентов коммутационной станции NEAX 7400 к портам конвертера, которые имеют детектор замыкания шлейфа (ДСУ, ПГС). Это позволяет абоненту использовать кнопку тангенты (педаль), подключенную к конвертеру.

Ниже приведено описание информации, представленной на экране:

- 6800 - номер абонента в NЕС (четыре знака);
