Экспериментальные исследования воздушного канала утечки речевой информации
Таблица П.4.1
Экспериментальные исследования и расчеты основных параметров воздушного канала утечки информации без использования внешнего источника шума
| f1=250Гц | f2=500Гц | f3=1кГц | f4=2кГц | f5=4кГц | f6=8кГц | ||
| Lш (дБА) | 44 | 41 | 33 | 27 | 25 | 25 | |
| P1=70 дБА L=15 дБА | L(c+ш) (дБА) | 45 | 42 | 34 | 28 | 26 | 26 |
| Lc (дБА) | 38 | 35 | 27 | 21 | 19 | 19 | |
| q (дБА) | -16 | -16 | -16 | -16 | -16 | -16 | |
| r | 0,000 | 0,001 | 0,004 | 0,011 | 0,011 | 0,003 | |
| R | 0,029 | ||||||
| W | 0,174 | ||||||
| P1=75 дБА L=10 дБА | L(c+ш) (дБА) | 46 | 45 | 35 | 30 | 28 | 28 |
| Lc (дБА) | 42 | 43 | 31 | 27 | 25 | 25 | |
| q (дБА) | -7 | -3 | -7 | -5 | -5 | -5 | |
| r | 0,001 | 0,010 | 0,019 | 0,056 | 0,054 | 0,014 | |
| R | 0,153 | ||||||
| W | 0,782 | ||||||
| P1=80 дБА L=5 дБА | L(c+ш) (дБА) | 49 | 50 | 41 | 36 | 32 | 31 |
| Lc (дБА) | 47 | 49 | 40 | 35 | 31 | 30 | |
| q (дБА) | 3 | 8 | 7 | 8 | 6 | 5 | |
| r | 0,003 | 0,037 | 0,087 | 0,169 | 0,138 | 0,033 | |
| R | 1,448 | ||||||
| W | 0,979 | ||||||
| P1=85 дБА | L(c+ш) (дБА) | 54 | 57 | 46 | 41 | 38 | 36 |
| Lc (дБА) | 53 | 57 | 46 | 41 | 38 | 36 | |
| q (дБА) | 9 | 16 | 13 | 14 | 13 | 11 | |
| r | 0,007 | 0,068 | 0,125 | 0,223 | 0,193 | 0,045 | |
| R | 1,654 | ||||||
| W | 0,993 | ||||||
Рис. П.4.1. График зависимости словесной разборчивости речи от величины интегрального уровня звукового давления.

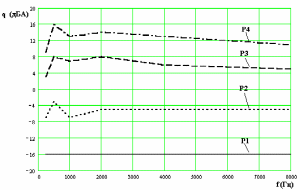

Рис. П.4.2. График зависимости отношения "сигал/шум" от частоты при интегральных уровнях Р1=70 дБА, Р2=75 дБА, Р3=80 дБА, Р4=85 дБА.
Таблица П.4.2
Экспериментальные исследования и расчеты основных параметров воздушного канала утечки информации с использованием внешнего источника шума
| f1=250Гц | f2=500Гц | f3=1кГц | f4=2кГц | f5=4кГц | f6=8кГц | ||
| Lш (дБА) | 62 | 58 | 55 | 52 | 47 | 45 | |
| P1=70 дБА L=15 дБА | L(c+ш) (дБА) | 65 | 60 | 57 | 54 | 49 | 47 |
| Lc (дБА) | 62 | 56 | 53 | 50 | 45 | 43 | |
| q (дБА) | -15 | -17 | -17 | -17 | -17 | -17 | |
| r | 0,000 | 0,001 | 0,003 | 0,009 | 0,009 | 0,002 | |
| R | 0,024 | ||||||
| W | 0,140 | ||||||
| P1=75 дБА L=10 дБА | L(c+ш) (дБА) | 65 | 60 | 57 | 54 | 49 | 47 |
| Lc (дБА) | 62 | 56 | 53 | 50 | 45 | 43 | |
| q (дБА) | -10 | -12 | -12 | -12 | -12 | -12 | |
| r | 0,000 | 0,002 | 0,008 | 0,021 | 0,022 | 0,005 | |
| R | 0,059 | ||||||
| W | 0,362 | ||||||
| P1=80 дБА L=5 дБА | L(c+ш) (дБА) | 65 | 60 | 57 | 54 | 49 | 47 |
| Lc (дБА) | 62 | 56 | 53 | 50 | 45 | 43 | |
| q (дБА) | -5 | -7 | -7 | -7 | -7 | -7 | |
| r | 0,001 | 0,005 | 0,019 | 0,044 | 0,043 | 0,011 | |
| R | 0,123 | ||||||
| W | 0,675 | ||||||
| P1=85 дБА | L(c+ш) (дБА) | 65 | 60 | 57 | 54 | 49 | 47 |
| Lc (дБА) | 62 | 56 | 53 | 50 | 45 | 43 | |
| q (дБА) | 0 | -2 | -2 | -2 | -2 | -2 | |
| r | 0,002 | 0,012 | 0,037 | 0,077 | 0,074 | 0,019 | |
| R | 0,221 | ||||||
| W | 0,878 | ||||||
| P1=90 дБА | L(c+ш) (дБА) | 70 | 65 | 62 | 60 | 53 | 50 |
| Lc (дБА) | 69 | 64 | 61 | 59 | 52 | 48 | |
| q (дБА) | 7 | 6 | 6 | 7 | 5 | 3 | |
| r | 0,006 | 0,031 | 0,081 | 0,159 | 0,130 | 0,029 | |
| R | 0,436 | ||||||
| W | 0,975 | ||||||
Рис. П.4.3. График зависимости словесной разборчивости речи от величины интегрального уровня звукового давления.

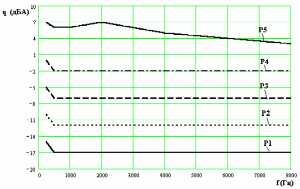

Рис. П.4.4. График зависимости отношения "сигал/шум" от частоты при интегральных уровнях Р1=70 дБА, Р2=75 дБА, Р3=80 дБА, Р4=85 дБА, Р5=90 ДБА.
ПРИЛОЖЕНИЕ 5
Экспериментальные исследования акустоэлектрического канала утечки речевой информации
Таблица П.5.1
Результаты экспериментальных исследований телефонного аппарата "Телур"
| Uш (мкВ) | P1min=60дБА | P2=70дБА | P3=80дБА | P4=90дБА | P5=100дБА | ||||||
| Uс+ш (мкВ) | Uc (мкВ) | Uс+ш (мкВ) | Uc (мкВ) | Uс+ш (мкВ) | Uc (мкВ) | Uс+ш (мкВ) | Uс (мкВ) | Uс+ш (мкВ) | Uс (мкВ) | ||
| f1= 250Гц | 100 | 100 | 0 | 100 | 0 | 100 | 0 | 110 | 45 | 150 | 111 |
| f2= 500Гц | 8 | 15 | 12 | 27 | 26 | 85 | 85 | 240 | 240 | 850 | 850 |
| f3= 1кГц | 12 | 15 | 0 | 27 | 24 | 75 | 74 | 230 | 230 | 730 | 730 |
| f4= 2кГц | 20 | 20 | 0 | 20 | 0 | 23 | 11 | 45 | 40 | 140 | 138 |
| f5= 4кГц | 40 | 40 | 0 | 40 | 0 | 40 | 0 | 55 | 37 | 110 | 102 |
| f6= 8кГц | 8 | 8 | 0 | 8 | 0 | 20 | 18 | 70 | 69 | 230 | 229 |
