7.4.1 Структура гражданской обороны радиотехнического факультета

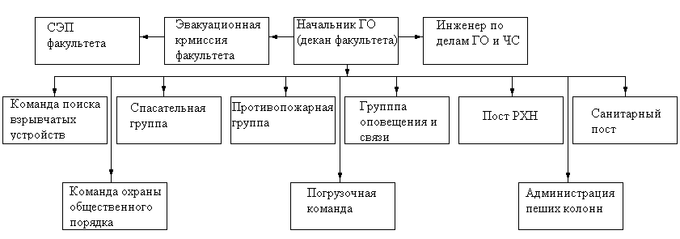

Структура ГО и ЧС РТФ приведена на рис. 7.2.
Р
ис. 7.2. Структура ГО и ЧС РТФ УГТУ-УПИ
Чрезвычайные ситуации (ЧС) подразделяются на ЧС техногенного и ЧС природного характера.
К техногенным ЧС относятся:
-
выбросы АХОВ;
-
радиоактивное загрязнение.
На расстоянии 40 км по прямой от РТФ расположена Белоярская АЭС. В результате возможных аварий с разрушением ядерного реактора в районе центра при восточных направлениях ветра через 1.5-2 часа может произойти повышение уровня радиации свыше 0.25 р/час.
При аварии на Белоярской АЭС производится экстренная оценка радиационной обстановки на территории РТФ, организовать контроль за поддержанием общественного порядка и соблюдением режима защиты на территории факультета, производится эвакуация сотрудников.
Запасов АХОВ, ЛВЖ, ВВ на РТФ не имеется, но в результате аварий на объектах города, района, имеющих запасы АХОВ и использующих их в производстве, РТФ может оказаться в полосе распространения АХОВ. Такое возможно при авариях в случае диверсии на Турбомоторном заводе, Северных очистных сооружениях, ст. Аппаратной, Рыбзаводе (хлор, аммиак).
При возникновении ЧС РТФ УГТУ-УПИ эвакуируется в город Туринск. Руководит эвакуацией комиссия по ЧС факультета координируемая комиссией по ЧС УГТУ-УПИ. Оповещение производится сигналом "Внимание, всем!", который сопровождается звуковой сиреной.
К природным ЧС относятся:
-
ураганы;
-
землетрясения;
-
наводнение;
-
смерч.
Действия при чрезвычайных ситуациях природного характера:
Землетрясение. При первых признаках землетрясения (толчках) необходимо покинуть здание РТФ и находиться на ровной поверхности вдали от зданий и высотных сооружений. Если нет возможности вовремя покинуть здание, необходимо встать в дверной или оконный проем, что снижает вероятность поражения. После окончания толчков срочно покинуть здание;
Наводнение. При получении информации необходимо эвакуироваться из зоны возможного поражения. Если на эвакуацию нет времени, необходимо подняться на верхние этажи здания РТФ;
Ураган. Получив информацию об урагане, необходимо плотно закрыть все окна, двери, чердачные выходы, и дождаться конца урагана;
Смерч. Так же как при урагане, необходимо закрыть все окна, двери, чердачные выходы и дождаться окончания;
7.4.2 Пожарная безопасность
Согласно СНиП 21-01-97 огнестойкость здания РТФ, соответствует I степени (здания с несущими и ограждающими конструкциями из естественных или искусственных каменных материалов, бетона или железобетона с применением листовых и плитных негорючих материалов).
Согласно НПБ 105-95, по взрывопожарной и пожарной опасности лаборатория относится к категории В-4 (пожароопасные помещения с наименьшей удельной пожарной нагрузкой).
Пожары, которые могут возникнуть в лаборатории согласно ППБ 01-93, относятся к категории А (пожары твердых веществ, в основном органического происхождения, горение которых сопровождается тлением (древесина, текстиль, бумага), либо к категории Е (пожары, связанные с горением электрооборудования).
Для предотвращения очагов пожара, в помещении должны быть первичные средства пожаротушения. По НПБ 166-97 и ППБ 01-93 для данных видов пожара наиболее эффективными огнетушителями являются порошковые, заряженные порошком типа АВСЕ, или углекислотные. Расстояние от возможного очага пожара до ближайшего огнетушителя не должно превышать 20 м. Огнетушители должны быть расположены на высоте не более 1,5 м. Согласно ППБ-01-93, в помещениях категории В и классов пожара А и Е должно быть не менее 2 углекислотных огнетушителей ОУ-5.
- Объем – 5л;
- Минимальная продолжительность подачи огнетушащего вещества – 9сек;
- Минимальная длина струи огнетушащего вещества – 3м;
Никаких первичных средств пожаротушения в лаборатории не имеется.
Согласно СНиП 21-01-97, здание должно иметь не менее двух эвакуационных выходов, высота эвакуационных выходов должна быть не менее 1,9 м, а ширина - не менее 0,8 м. Данное требование выполняется.
7.5 Выводы
Лаборатория в целом отвечает правилам техники безопасности, но были выявлены следующие факторы, не соответствующие нормам:
1.)микроклиматические условия не отвечают требованиям СанПиН 2.2.4.548-96 и ГОСТ 12.1.005-88:
-
в зимний период времени не выдерживается требуемый температурный диапазон, средняя температура составляет 16-19 оС;
-
в летний период времени не выдерживается требуемый температурный диапазон, средняя температура составляет 25-30 оС;
Для устранения данных недостатков необходимо более тщательное утепление оконных проемов в холодный период года, установка системы кондиционирования воздуха для поддержания оптимального диапазона температур в летний период года
2.)не обеспечиваются допустимые уровни звукового давления, предусмотренные ГОСТ 12.1.003-83.
Для обеспечения требований ГОСТ 12.1.003-83 необходимо выполнять следующие условия при проведении лабораторных работ.
-
для уменьшения внешних шумов следует работать с закрытыми окнами и дверью.
-
использовать противошумные наушники.
-
используемый автомат типа АП 50 с номинальным током плавкой вставки (автомата) 40 А заменить на автомат отключения с номинальным током 6 А, использовать фазный провод сечением 0,96 мм2, нулевой – 0,48 мм2.
-
Никаких первичных средств пожаротушения в лаборатории не имеется. Согласно ППБ-01-93, в помещениях категории В и классов пожара А и Е должно быть не менее 2 углекислотных огнетушителей.
ЗАКЛЮЧЕНИЕ
В процессе выполнения данного дипломного проекта получены следующие результаты:
Разработана функциональная схема лабораторного стенда по исследованию акустических, вибрационных и акустоэлектрических каналов утечки речевой информации.
Изготовлена экранированная звукопоглощающая камера, являющаяся основой лабораторного стенда.
Разработана функциональная и принципиальная схема датчика акустического поля, изготовлен макет устройства.
Разработан алгоритм проведения лабораторных работ по исследованию акустических, вибрационных и акустоэлектрических каналов утечки речевой информации.
Проведены экспериментальные исследования акустических и вибрационных каналов утечки речевой информации на основе предложенных преград.
Проведены экспериментальные исследования телефонного аппарата "Телур" и электродинамического громкоговорителя 5 ГДШ, линии связи которых могут являться акустоэлектрическим каналом утечки речевой информации.
Все экспериментальные значения обработаны в соответствии с алгоритмом проведения лабораторных работ.
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
-
Исследование систем виброакустического зашумления // Конфидент. 1998. №4.
-
Справочник по акустике / Иофе В.К., Корольков В.Г., Сапожков М.А. / Под ред. М.А. Сапожкова. – М.: Связь, 1979. 312с.
-
Абрамов Ю.В., Калиниченко М.В., Каргашин В.Л. Опыт практических работ по виброакустической защите выделенных помещений от утечки речевой информации // Научно-практическая конференция "Ключевые проблемы банковской безопасности" Третьего московского международного форума "Технология безопасности – 98". 1998
-
Покровский Н.Б. Расчет и измерение разборчивости речи. М.: Связьиздат, 1962
-
Хорев А.А. Защита информации от утечки по техническим каналам. Часть 1. Технические каналы утечки информации. М.: Гостехкомиссия РФ, 1998
-
Рекомендации по применению, устройству и монтажу экранированных помещений и кабин / Под ред. Н.Б. Полонского. М.: Связь, 1966. 81с.
ПРИЛОЖЕНИЕ 3
| Зона | Позиц. обозн. | Наименование | Кол. | Примечание | |||||||
| Т1 | Трансформатор ТПП 271 127/220 50 | 1 | |||||||||
| FU1-FU4 | Предохранитель ВП 4-14 | 4 | |||||||||
| W04M1-W04M4 | Диодный мост W005 | 4 | |||||||||
| C1, C2 | Конденсатор REC 470мк50В | 2 | |||||||||
| C3, C4 | Конденсатор REC 1мк50В | 2 | |||||||||
| C5, C6 | Конденсатор REC 100мк25В | 2 | |||||||||
| C7, C8 | Конденсатор REC 470мк50В | 2 | |||||||||
| C9, C10 | Конденсатор REC 1мк50В | 2 | |||||||||
| С11, C12 | Конденсатор REC 100мк25В | 2 | |||||||||
| С13 | Конденсатор REC 1мк16В | 1 | |||||||||
| С14 | Конденсатор REC 1мк16В | 1 | |||||||||
| С15-С26 | Конденсатор К10-17а 10н | 12 | |||||||||
| С27-С34 | Конденсатор REC 1мк16В | 8 | |||||||||
| С35 | Конденсатор REC 22мк16В | 1 | |||||||||
| С36, С37 | Конденсатор К10-17а 100н | 2 | |||||||||
| С38 | Конденсатор К10-17а 240н | 1 | |||||||||
| DA1 | Микросхема LM337 | 1 | |||||||||
| DA2 | Микросхема КР142ЕН12А | 1 | |||||||||
| DA3 | Микросхема LM337 | 1 | |||||||||
| DA4 | Микросхема КР142ЕН12А | 1 | |||||||||
| DA5-DA9 | Микросхема К157УД2 | 5 | |||||||||
| DA10 | Микросхема TDA 2030 | 1 | |||||||||
| VD1, VD2 | Светодиод АЛ 307К | 2 | |||||||||
| VD3 | Стабилитрон Д814 | 1 | |||||||||
| VD4, VD5 | Диод 1N4002 | 2 | |||||||||
R1 | Резистор МЛТ 0.125 240 10% | 1 | |||||||||
| R2 | Резистор СП3-38б 6,8к | 1 | |||||||||
| R3 | Резистор МЛТ 0.125 240 10% | 1 | |||||||||
| R4 | Резистор СП3-38б 6,8к | 1 | |||||||||
| R5, R6 | Резистор МЛТ 0.125 240 10% | 2 | |||||||||
| R7, R8 | Резистор СП3-38б 6,8к | 2 | |||||||||
| R9, R10 | Резистор МЛТ 0.125 1к 10% | 2 | |||||||||
| R11 | Резистор СП3-4ам 1,2 к | 1 | |||||||||
| R12 | Резистор МЛТ 0.125 100 10% | 1 | |||||||||
| R13 | Резистор МЛТ 0.125 1к 10% | 1 | |||||||||
| R14 | Резистор МЛТ 0.125 100к 10% | 1 | |||||||||
| R15 | Резистор МЛТ 0.125 75к 10% | 1 | |||||||||
| Изм | Лист | № докум | Подп | Дата | |||||||
| Разраб. | |||||||||||
| Пров. | Акустический излучатель. Спецификация | Литера | Лист | Листов | |||||||
| Н. Контр. | |||||||||||
| Утверд. | |||||||||||
| Зона | Позиц. обозн. | Наименование | Кол. | Примечание | |||||||
| R16 | Резистор МЛТ 0.125 15к 10% | 1 | |||||||||
| R17 | Резистор МЛТ 0.125 43к 10% | 1 | |||||||||
| R18 | Резистор МЛТ 0.125 2к 10% | 1 | |||||||||
| R19 | Резистор МЛТ 0.125 22к 10% | 1 | |||||||||
| R20 | Резистор МЛТ 0.125 620 10% | 1 | |||||||||
| R21 | Резистор МЛТ 0.125 11к 10% | 1 | |||||||||
| R22 | Резистор МЛТ 0.125 220 10% | 1 | |||||||||
| R23 | Резистор МЛТ 0.125 5,1к 10% | 1 | |||||||||
| R24 | Резистор МЛТ 0.125 510 10% | 1 | |||||||||
| R25 | Резистор МЛТ 0.125 2,7к 10% | 1 | |||||||||
| R26 | Резистор МЛТ 0.125 120 10% | 1 | |||||||||
| R27 | Резистор МЛТ 0.125 30к 10% | 1 | |||||||||
| R28 | Резистор МЛТ 0.125 13к 10% | 1 | |||||||||
| R29 | Резистор МЛТ 0.125 2к 10% | 1 | |||||||||
| R30 | Резистор МЛТ 0.125 7,5к 10% | 1 | |||||||||
| R31 | Резистор МЛТ 0.125 3,6к 10% | 1 | |||||||||
| R32 | Резистор МЛТ 0.125 180 10% | 1 | |||||||||
| R33 | Резистор МЛТ 0.125 1,6к 10% | 1 | |||||||||
| R34 | Резистор МЛТ 0.125 270 10% | 1 | |||||||||
| R35 | Резистор МЛТ 0.125 820 10% | 1 | |||||||||
| R36 | Резистор МЛТ 0.125 110 10% | 1 | |||||||||
| R37 | Резистор МЛТ 0.125 81к 10% | 1 | |||||||||
| R38 | Резистор МЛТ 0.125 9,1к 10% | 1 | |||||||||
| R39 | Резистор МЛТ 0.125 43к 10% | 1 | |||||||||
| R40 | Резистор МЛТ 0.125 2,2к 10% | 1 | |||||||||
| R41 | Резистор МЛТ 0.125 20к 10% | 1 | |||||||||
| R42 | Резистор МЛТ 0.125 24к 10% | 1 | |||||||||
| R43 | Резистор МЛТ 0.125 10к 10% | 1 | |||||||||
| R44 | Резистор МЛТ 0.125 1,3к 10% | 1 | |||||||||
| R45 | Резистор МЛТ 0.125 5,6к 10% | 1 | |||||||||
| R46-R51 | Резистор МЛТ 0.125 1к 10% | 6 | |||||||||
| R52-R57 | Резистор СП3-4ам 22к | 6 | |||||||||
| R58 | Резистор МЛТ 0.125 3к 10% | 1 | |||||||||
| R59 | Резистор СП3-4ам 22к | 1 | |||||||||
| R60 | Резистор МЛТ 0.125 22к 10% | 1 | |||||||||
| R61 | Резистор МЛТ 0.125 680 10% | 1 | |||||||||
| R62 | Резистор МЛТ 0.125 22к 10% | 1 | |||||||||
| R63 | Резистор МЛТ 0.125 1 10% | 1 | |||||||||
| R64 | Резистор МЛТ 0.125 180к 10% | 1 | |||||||||
| S1-S3 | Переключатель 12П4Н | 3 | |||||||||
| Изм | Дата | ||||||||||
| Разраб. | |||||||||||
| Пров. | Акустический излучатель. Спецификация | Литера | Лист | Листов | |||||||
| Н. Контр. | |||||||||||
| Утверд. | |||||||||||
