Чтобы определить величину нагрузок между проектируемой и существующими АТС, можно использовать метод пропорций:
Аij=Api*Nj/Nc (3.12)
Аij=231*500/3850=30 Эрл
Интенсивность средней входящей междугородной нагрузки на СЛМ (соединительную линию междугородную) определяется:
(3.13)
где аслм - удельная входящая междугородная нагрузка на одну абонентскую линию (Эрл). По рекомендациям ВНТП 0,0075 Эрл/АЛ [ ]:
Эрл
Аналогично определяем для абонентов входящую междугородную связь ASM и вносим в таблицу 3.5.
Таблица 3.5 - Расчет входящей нагрузки на АТСЦ (ОС3)
| Наименование модуля | Api., Эрл. (СТС) | Аij, Эрл. (ЦС-ОС3) | | Амг, Эрл. | Аобщ вх, Эрл. |
| ASM | 231 | 30 | 3,75 | 1,88 | 35,63 |
, Эрл.3.1.4.3 Расчет числа исходящих и входящих соединительных линий
Исходными данными для расчета числа СЛ являются величины нагрузок, поступающих на пучки линий и нормы потерь. Число СЛ определяется по первой формуле Эрланга. Результат определения числа СЛ от ОС по всем направлениям сводятся в таблицу 3.6.
Полнодоступное включение СЛ имеют АТС типа Квант, АТСК 50/200, все цифровые АТС и АМТС.
Неполнодоступное включение СЛ на сельских телефонных сетях имеют АТСК 100/2000. Для расчета числа входящих СЛ воспользуемся методом эффективной доступности. Для АТСК 100/2000 расчет производим при Вэ = 12. В нашем случае данный способ не применяется, так как оборудовании ОС и ЦС цифровые. Для нашего случае данный способ не применяется.
Распределение нагрузки на проектируемой ЦАТС (ОС3) показано на рисунке 1 Приложения Е.
Расчёт количества каналов и потоков определяется:
Vобщ = (Yвх. + Yвх.АМТС + Yвх.Мг + Yисх.АМТС +
+ Yисх. .Мг + YУСС + Yисх.) / 0,7+1 Эрл (3.14)
где 0,7 - стандартный коэффициент нагрузки на 1 канал.
Vобщ = (30 +3,75 +1,88 +3 + 1,5 + 3 + 15 + 32 )/0,7+1 = 130 линии
Число соединительных линий на отдельных участках сети (таблица 3.6).
Таблица 3.6 - Число соединительных линий на отдельных участках сети
| Направление | Нагрузка, Эрл | Потери, Эрл. | Число СЛ | Число потоков | Примечание |
| ОС 3 - ЦС | 32 | 0,005 | 67 | 2+1 | 3 неполных потоков |
| ЦС - ОС 3 | 30 | 0,005 | 63 | 2+1 | 3 неполных потоков |
Из расчетов видно, что количество СЛ между ЦС и ОС8 (п. Гастелло) на базе аналогового оборудования КНК-12 не удовлетворяет растущий спрос населения и организации по оказанию услуг телекоммуникации, поэтому необходимо в будущем заменить устаревшую аппаратуру и линию связи (МСС).
Необходимое количество блока модуля соединительных линии 2Е1 определяется по формуле:
(3.15)
Спецификация необходимых блоков приведены ниже в виде таблицы 3.7.
Таблица 3.7 – Спецификация оборудования ОС3
| Наименование модуля | Обозначение | Состав и назначение | Количество | Примечание | |||||
| 1 | 2 | 3 | 4 | 5 | |||||
| Блок коммутации потоков | |||||||||
| Модуль процессора коммутатора потоков | ЦКП | Управление работой блока, цифровая коммутация каналов | |||||||
| Модуль цифровых потоков коммутатора потоков | М16Е1 | Модуль цифровых СЛ для подключения до 16-ти цифровых потоков Е1 | |||||||
| Блок абонентских линий. Базовые модули | |||||||||
| Модуль блока питания | БП24-60 | Питание аппаратуры от источника постоянного тока напряжением 24… 60 В | |||||||
| БП220 | Питание аппаратуры от источника переменного тока 220 В / 50Гц | ||||||||
| Модуль центрального процессора | ЦП | Управление работой блока, цифровая коммутация каналов, установка субмодулей C4E1, СКС и CГC | |||||||
| Субмодуль 4Е1 | С4Е1 | 4 интерфейса Е1 | |||||||
| Субмодуль LVDS | СКС | Подключение до 4-х блоков расширения | |||||||
| Субмодуль голосовых сообщений | СГС | Реализация функций голосовых сообщений и автоинформатора | |||||||
| Модуль расширения | КС | Контроль блока расширения и связь с основным блоком станции | |||||||
| Субмодуль телеметрии | МТС | Интерфейс для подключения датчиков и исполняющих устройств. Устанавливается на обратной стороне каркасе, не занимает слотоместа. | |||||||
| Блок СОРМ | СОРМ | Используется для обеспечения функций СОРМ, исполнение 19” 1U. | |||||||
| Блок абонентских линий. Абонентские модули | |||||||||
| Модуль абонентских комплектов | 24АК | 24 абонентских комплекта, со встроенной защитой по току и напряжению, встроенное тестирование АЛ, генерация вызывного напряжения, генерация CallerID/АОН, прием DTMF, переполюсовка, подача тарифных импульсов | |||||||
| Модуль спаренных абонентских комплектов | 16СК | 16 спаренных комплектов, со встроенной защитой по току и напряжению | |||||||
| Модуль системных телефонов | 16СТ, 24СТ | 16/24 комплекта для подключения цифровых системных аппаратов | |||||||
| Выносной модуль | ТАД-4 | 4 абонентских комплекта с тестированием АЛ + Ethernet | |||||||
| Абонентский/станционный модуль DSL | 4DSL | 4 комплекта для подключения блоков ТАД-4 или организации межстанционной связи по DSL линиям (G.SHDLC) + Ethernet | |||||||
| Блок абонентских линий. Модули соединительных линий | |||||||||
| Модуль цифровых потоков | 2Е1 | 2 комплекта цифрового линейного интерфейса со скоростью 2048 кбит/с (AMI, HDB3) | |||||||
| Модуль цифровых потоков ИКМ-15 | 2И15 | 2 комплекта цифрового линейного интерфейса со скоростью 1024 кбит/с (NRZ, AMI, HDB3) | |||||||
| Модуль цифровых СЛ | 8ТМ | Модуль цифровых СЛ для подключения к станции до 8-ми цифровых потоков Е1 со скоростью 2048 кбит/с | |||||||
| Модуль окончаний каналов ТЧ | 8ТЧ | 8 комплектов двух/четырёх/шестипроводных окончаний каналов ТЧ, внеполосная и внутриполосная сигнализация | |||||||
| Модуль аналоговых 2хпр. СЛ | 8АЛ | 8 комплектов для подключения в абонентские комплекты АТС | |||||||
| Шлюз IP | TM.IP | Модуль шлюза для подключения к IP-сетям, интерфейс 100 BASE-T | |||||||
-
Математические методы анализа цифровых АТС
3.2.1 Определение пропускной способности коммутационного поля

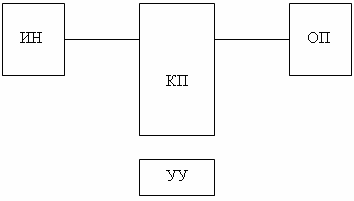

На рисунке 3.1 приведена структура системы коммутации каналов. На вход системы поступает простейший поток вызовов с параметрами λ. Для вызова, поступающего на вход системы, может потребоваться соединение с одним и только одним каналом, причем безразлично, с каким именно, и по какому пути. Длительность обслуживания для всех непотерянных вызовов предполагается независимой и распределена по одинаковому для всех вызовов экспоненциальному закону со средней длительностью обслуживания, равной μ-1 параметры коммутационного поля считается заданным.
Любой вызов обслуживается управляющим устройством, которое получает информацию о поступлении вызова, его требованиях и состоянии самого коммутационного поля.
ИН – источник нагрузки; ОП – обслуживающий прибор; КП – коммутационное поле; УУ – управляющее устройство
Рисунок 3.1 – Структура системы коммутации
На основании такой информации управляющее устройство принимает и осуществляет решение об обслуживании данного вызова, если в момент поступления вызова имеется хотя бы один свободный обслуживающий прибор и соединительный путь к нему через коммутационное поле, или отказе в обслуживании в противном случае. Предполагается, что дисциплина обслуживания зависит только от трех факторов: номера, которому принадлежит данный вызов, номера выхода (обслуживающего прибора или канала связи), с которым требуется соединение, то есть от того, какие именно соединения установлены к моменту поступления рассматриваемого вызова и какими именно путями соединения проходят. Предположим также, что занимаемые пути соединения определяются случайно, а решение об обслуживании и установлении принимается управляющим устройством с интенсивностью Мс.
Влияние управляющего устройства сказывается только на этапе установления соединения, которое абонент ощущает в виде задержек зуммерных сигналов “Ответ станции” и “Контроль посылки вызова”.
В уже установленное соединение, управляющее устройство никаких задержек не вносит. Задержки зуммерных сигналов нормируется Рекомендацией МККТТ Q.514 и вычисляются согласно формуле:
