Основной целью данного проекта являются: удовлетворение спроса на установку абонентского терминала; расширение и укрепление позиций оператора на рынке услуг связи; избежание потери потенциальных потребителей услуг связи; увеличение денежного потока оператора и т.д.

Для достижения реализации данного проекта необходимо: замена морально и физически устаревшей станции АТСК50/200 общей монтированной емкостью 100 номеров (задействованной емкость 100 номеров), на современную ЭАТС емкостью 300 номера с расширением станционной и линейной емкости на 200 номеров, что позволит значительно повысить качество предоставляемых услуг и соответственно увеличить исходящий трафик; переключение существующих абонентов на новую ЭАТС, строительство распределительной сети для новых абонентов.

Актуальность проекта заключается в первую очередь в том, что существующая система связи, эксплуатация которой на протяжении долгих лет оставалась без внимания, не удовлетворяет запросы населения, как в качестве связи, так и в своевременных установках. Планируемая реконструкция ОС создает предпосылки стабильного роста междугородного трафика, предоставления высокоскоростных услуг передачи данных и предоставление в аренду цифровых каналов. В связи с чем, проект реконструкции ОС необходим для устранения всех недостатков работы сети телекоммуникаций, что повлияет на увеличение количества абонентов, принесет оператору стабильный финансовый рост, дополнительно позволит увеличить рынки по предоставлению услуг телекоммуникаций, и соответственно увеличит денежный поток. Следовательно, своевременная замена аналоговой системы связи на электронную АТС и расширение рынка по предоставлению услуг телекоммуникаций обеспечит существенное превосходство в конкурентной борьбе с компаниями, которые в настоящее время предоставляют аналогичные услуги [8].

2 Техническая часть

2.1 Возможности коммуникационной платформы МС-240

2.1.1 Общие положение

ЦАТС «МС-240» является современной коммуникационной платформой с высокими техническими и экономическими показателями, применяется на ВСС России, и том числе в ВСС нашей Республике в качестве оконечной, узловой, центральной АТС, учрежденческо-производственной и гостиничной АТС, коммутатора оперативно-диспетчерской и селекторной связи, узла сетевой служебной связи.

ЦАТС «МС-240» имеет Сертификат RU.C.33.007.A № 25622 об утверждении типа средств измерений (тарификаторов цифровых АТС МС240) и Сертификат № ОС-1-С-0020. Сельская цифровая автоматическая телефонная станция "МС240" (версия ПО V5), технические условия № ТУ 6651-004-33433783-2005. ЦАТС «МС-240» также сертифицирована в Республике Казахстан.

ЦАТС «МС-240» имеет блочно-модульную архитектуру (рисунок 2.1). Один абонентский блок имеет емкость до 384 АК с шагом наращивания 24 абонентских комплекта. Центральный процессор станции позволяет путем подключения абонентских блоков расширения увеличить емкость до 1920 АЛ с нагрузкой 0,5 Эрл и до 28 цифровых потоков Е1 с нагрузкой 1 Эрл.

Рисунок 2.1 - Блочно-модульная архитектура «МС-240»

МС-240 обеспечивает следующие основные виды связи и типы соединений:

- автоматическая внутристанционная связь между всеми абонентами станции;

- автоматическая входящая и исходящая связь с абонентами других станций цифровой телефонной сети, а также с абонентами ведомственных сетей;

- транзитная связь между входящими и исходящими линиями и каналами;

- автоматическая исходящая связь к спецслужбам;

- исходящая и входящая автоматическая и полуавтоматическая зоновая, междугородная и международная связь;

- связь в режиме полупостоянной коммутации;

- связь с Центром технической эксплуатации (ЦТЭ).

В станции реализована технология HDSL, позволяющая совместно передавать речь и данные по существующим физическим линиям. В ближайшее время будет реализована технология ADSL. Для подключения к VoIP сетям выпускается модуль шлюза TM.IP. Модуль устанавливается в абонентский блок станции и занимает одно слото-место. Модуль IP-телефонии дает возможность подключать абонентов IP и создавать корпоративные сети IP-телефонии с единым номерным планом.

2.1.2 Области применения станции МС-240

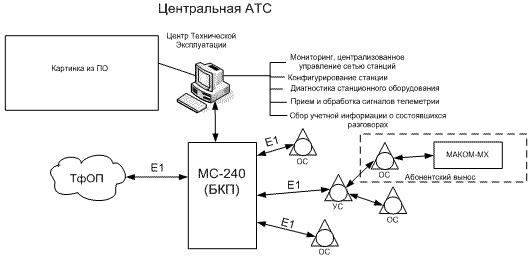

Центральная АТС. Применяется в качестве центральной АТС, в том числе для телефонизации сельских административных районов (рисунок 2.2).

Рисунок 2.2 - Центральная АТС

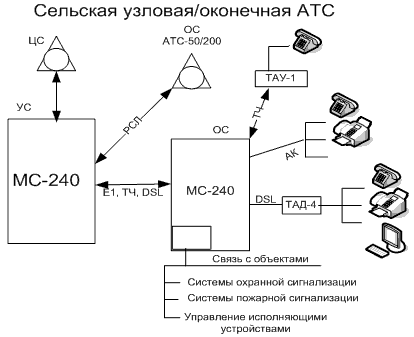

Узловая/оконечная АТС. Используется для телефонизации сельских административных районов, применяется в качестве сельско-пригородного узла, узловой и оконечной АТС, коммутационного выноса (рисунок 2.3).

Учрежденческо-производственная АТС. Предназначена для организации сети связи на предприятиях любого масштаба (малого, среднего и крупного бизнеса) до 10 тысяч номеров. УПАТС позволяют строить свои ведомственные сети и иметь распределенные выходы в сети общего пользования (ТфОП). Включение в ТфОП может быть как по аналоговым СЛ, так и по цифровым трактам.

В УПАТС могут включаться системные телефонные аппараты для организации систем диспетчерской, селекторной связи и конференц-связи. Диспетчерская и селекторная связи возможны при использовании системных телефонов моделей DKT-2321, DKT-1110, и подключенных к ним консолей расширения DPEM. Система позволяет организовать до 20 групп конференц-связей и до 20 селекторов. Число участников одной конференц-связи достигает 20 человек. Максимальное количество участников в селекторе достигает 100 человек. Абонентами диспетчерской связи и участниками селекторов могут быть как абоненты станции МС-240 так и абоненты других АТС, включенных по цифровым или аналоговым СЛ.

Рисунок 2.3 - Узловая/оконечная АТС

Включение в IP сеть. В станции МС-240 на базе шлюза TM.IP реализована возможность стыковки с сетями NGN и организации недорогой междугородной и международной телефонной связи с выходом в действующие сети различных операторов IP-телефонии. Шлюз устанавливается в абонентский блок станции и занимает одно слото-место. Модуль IP-телефонии дает возможность подключать абонентов IP и создавать корпоративные сети IP-телефонии (рисунок 2.4).

Рисунок 2.4 - Включение в IP сеть

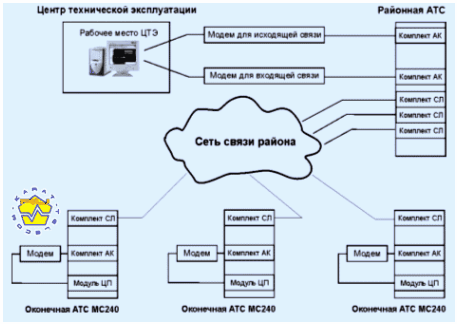

Создание центров технического обслуживания и эксплуатации. Оконечные/узловые станции серии МС240 ориентированы на централизованное обслуживание, при этом возможно подключение сервисного терминала в местах установки (рисунок 2.5). Аппаратные и программные средства станции позволяют проводить удаленную диагностику ее работы, в том числе диагностику абонентских линий, например, измерение посторонних напряжений на линейных проводах, измерение величины сопротивления изоляции и емкости между проводами, между проводами и землей. При поставке станции возможна комплектация программным обеспечением, позволяющим организовать централизованную систему технической эксплуатации станций района (ЦТЭ).

ПО ЦТЭ позволяет осуществлять следующие функции:

- подготовка конфигураций станций, сохранение их на устройстве хранения данных ЭВМ, запись и чтение конфигураций станций;

- многоуровневый мониторинг сети станций c накоплением и хранением информационных и аварийных данных;

- интерфейс для подключения внешних систем мониторинга;

- оперативное управление станциями, блокирование и разблокирование СЛ и абонентских комплектов;

- диагностирование станционного оборудования, накопление и хранение информационных и аварийных данных;

- тестирование абонентских линий - по запросу оператора или автоматическое (по расписанию), накопление результатов проведенных измерений;

- сбор и экспорт учетной информации о состоявшихся разговорах; прием и обработка сигналов телеметрии от контрольных устройств объектов;

- передача сигналов управления в контрольные устройства объектов. ПО ЦТЭ функционирует на базе персонального компьютера (ПК) в среде ОС Windows 98/2000/XP.

Рисунок 2.5 - Создание ЦТЭ на базе оборудования МС-240

2.1.3 Дополнительные виды обслуживания

Дополнительные виды обслуживания станции МС-240 приведены ниже:

- передача входящего вызова к другому оконечному абонентскому устройству (переадресация);

- передача вызова в случае занятости абонента;

- передача входящего вызова оператору;

- передача входящего вызова на автоинформатор;

- повторный вызов без набора номера;

- соединение с абонентом по предварительному заказу;

- ввод (замена) или отмена личного кода - пароля;

- запрет некоторых видов исходящей связи;

- запрет исходящей и входящей связи, кроме связи с экстренными службами;

- временный запрет входящей связи;

- передача соединения другому абоненту;

- конференц-связь с последовательным сбором участников;

- установка на ожидание освобождения вызываемого абонента, называемая иногда "ожидание с обратными вызовом";

- конференц-связь трех абонентов;

- наведение справки во время разговора;

- сокращенный набор абонентских номеров;

- соединение без набора номера (прямой вызов);

- вызов абонента по заказу (автоматическая побудка);

- определение номера вызывающего абонента (улавливание злонамеренного вызова) на АТС;

- уведомление о поступлении нового вызова;

- конференц-связь по списку;

- подключение к занятому абоненту с предупреждением о вмешательстве;

- поисковая сигнализация;

- отмена всех услуг;

- исходящая связь по паролю;

- временное ограничения входящей связи;

- организация групп общих интересов.

Возможна разработка и внедрение в ПО необходимых функций ДВО по согласованию с заказчиком.

2.1.4 Абонентские линии, типы, сигнализация

АТС позволяет использовать следующие типы оконечных абонентских устройств:

- телефонные аппараты с импульсным или частотным набором номера;

- телефонные аппараты с частотным набором номера;

- устройства широкополосного доступа (xDSL);

- устройства передачи данных (модем, факс);

- удаленные абонентские устройства (по протоколам ТДН и АДАСЭ);

- абонентские устройства с цифровым уплотнением;

- спаренные абонентские устройства (с разделением полярности питания абонентского шлейфа);

- таксофоны местной телефонной связи;

- таксофоны междугородной связи;

- универсальные таксофоны местной и междугородной связи;

- телефоны с функцией CallerID;

- абонентские VoIP шлюзы;

- IP телефоны.

Максимальное сопротивление шлейфа аналоговой абонентской линии достигает 3 кОм.

В режиме "повышенная дальность" допускается шлейф до 6 кОм.

2.1.5 Соединительные линии, типы, сигнализация

АТС может работать со следующими типами соединительных линий:

- цифровые соединительные линии со скоростью передачи 2048 кбит/с (ИКМ-30) с протоколами сигнализации типа 1ВСК, 2ВСК (набор декадный, челнок, пакет), PRI(EDSS) и ОКС №7;

- цифровые соединительные линии со скоростью передачи 1024 кбит/с (ИКМ-15);

- цифровые соединительные линии по стыку G.SHDSL со скоростью передачи до 2312 кбит/сек для использования в качестве СЛ или уплотнения абонентской линии;

- аналоговые четырёх/шестипроводные соединительные линии с любыми типами внутриполосной и внеполосной сигнализации (в том числе ТДН, АДАСЭ, ССС);

- аналоговые двухпроводные абонентские линии, для связи с районной АТС;

- IP-сети по протоколам H.323/SIP.

2.1.6 Нумерация

Станция обеспечивает работу на телефонных сетях с открытой нумерацией с индексом выхода и на сетях с закрытой нумерацией. Внутренняя номерная значность станции может гибко конфигурироваться и может достигать 8 знаков.

ЦАТС «МС-240» поддерживает множественный план нумерации, позволяя создавать «виртуальные АТС» в пределах одной станции (услуга Centrex), гибко маршрутизировать транзитные соединения.
