Особое место в ряду рассматриваемых АП занимают перемножители для очень низкого напряжения питания – не более 1,5 В. В этом случае на возможность использования линеаризующих цепей накладываются ограничения по синфазному сигналу. Так, если в качестве базовой взять схему АП, приведенную на рисунке 2.2, допустимый диапазон изменения сигнала на входах можно определить следующим образом.

Диапазон допустимого синфазного сигнала для различных полярностей сигнала Х:

– для положительной полярности

– для отрицательной полярности

,

где U_ИТ – падение напряжения на источнике тока I₀, поэтому меньшее по абсолютной величине значение и будет определять допустимый синфазный диапазон входного напряжения.

Допустимое синфазное напряжение для входа Y также различно для положительной и отрицательной полярности напряжения U_Y:

– для отрицательной полярности

– для положительной полярности

.

Для обеспечения максимально возможного диапазона линейного изменения выходного напряжения необходимо выполнить условие:

Легко показать, что при напряжениях питания 15 В и токе I₀ = 0,5 – 2 мА реально обеспечить возможность работать с напряжениями но при низких напряжениях питания (например, 5 В) эти напряжения не могут быть больше 1-2 В, а при напряжении питания 1,5 – всего лишь 50-100 мВ.

При построении перемножителей напряжения на основе транзисторов, выполненных по технологии SiGe (кремний на германии) [20], имеющих, как правило, очень низкое пробивное напряжение, проблема применения линеаризующих цепей стоит наиболее остро. Очевидно, что применение линеаризации в ПНТ требует увеличения напряжения питания на один-два перехода база-эмиттер, что не всегда допустимо.

При исследовании АП, выполненного на основе транзисторов SGB25 (npnVp) [20] с максимальным напряжением U_КЭ< 3 В по схеме АП (рис. 2.2), были получены следующие результаты.

Линейность перемножителя оценивалась следующим образом. На один из входов, например Y, подавалось постоянное напряжение, а на вход X – изменяющееся в заданном диапазоне. Изменяющееся напряжение подается дифференциально, а оценка линейности производится следующим образом:

%,

где U_ВЫХ – парафазное выходное напряжение перемножителя; U_Х – дифференциальное входное напряжение, К – масштабный коэффициент перемножителя.

Результаты моделирования (в среде Cadence) при U_Y = 100 мВ и U_X= 100 мВ и R_Н = 50 Ом приведены на рисунке 5.8. Максимальное выходное напряжение составляет 22 мВ, что соответствует масштабному коэффициенту преобразования К = 4,5. Отклонение от линейности составляет 0,022 %. Столь высокая линейность объясняется полной симметрией схемы и взаимной компенсацией нелинейности преобразования разности напряжений база-эмиттер и напряжения коллектор-база (напряжение коллектор-база транзисторов при питании от 1,5 В становится отрицательным при U_X > 80 мВ, однако сохраняется активный режим работы транзистора – без насыщения).

На рисунке 5.9 представлены графики, характеризующие частотные свойства перемножителя. Полоса пропускания перемножителя по уровню –3дБ составляет 25 ГГц (при частоте f_T = 80 ГГц).

Как уже отмечалось, проблема построения высоколинейного перемножителя для низковольтных питающих напряжений достаточно сложна. Обычно цепи компенсации, повышающие линейность перемножителя, тем или иным способом измеряют ток в преобразователе «напряжение-ток» и формируют компенсирующее воздействие. В этом случае, как правило, требуется последовательное включение в цепи коллекторов дополнительных диодов, что потребует повышения питающих напряжений [6]. На рисунке 2.9 представлена схема балансного смесителя, способная работать при напряжении питания не более 3U_БЭ. Линейность этой схемы можно оценить с помощью выражений (2.1) и (2.3), а крутизну преобразования – с помощью выражений (5.1) и (5.2):

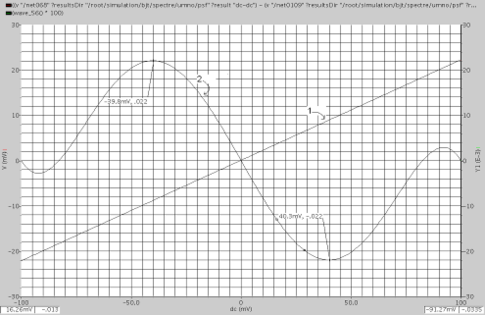

Рис. 5.8. График изменения выходного напряжения перемножителя

(кривая 1) и отклонение от линейности в % (кривая 2), выполненного

по схеме (рис. 2.2) на транзисторах типа SGB25

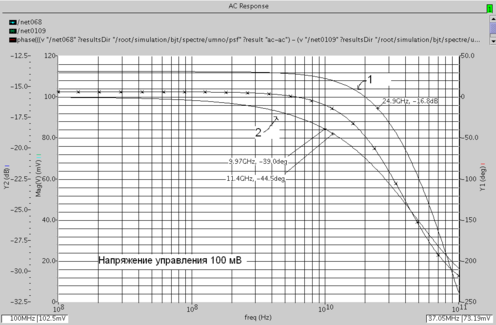

Рис. 5.9. АЧХ и ФЧХ перемножителя по схеме (рис. 2.2)

на транзисторах типа SGB25

(5.1)

(5.2)

Рис. 5.10. Низковольтный балансный смеситель

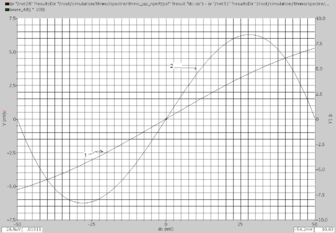

Рис. 5.11. График изменения выходного напряжения смесителя (1)

и отклонение от линейности в % (2) при входном сигнале 50 мВ

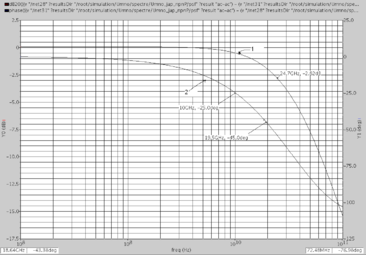

Рис. 5.12. Логарифмические АЧХ (1) и ФЧХ (2) смесителя

Линейность смесителя оценивалась по той же методике, что и линейность перемножителя при уровне входного сигнала 50 мВ. Как и следовало ожидать, нелинейность весьма высока и превышает 6 %.

Логарифмические АЧХ и ФЧХ сняты при управляющем воздействии 175 мВ, при этом частота среза составила 24,7 ГГц при R_Н = 50 Ом.

Балансный смеситель, схема которого представлена на рисунке 5.10, обладает низким диапазоном входного сигнала при заданной линейности – не более 50 мВ. Проблему линеаризации такого смесителя и, по сути, превращения его в линейный перемножитель можно решить следующим образом. Как и в случае с перемножителем на основе множительного ядра Джильберта линеаризацию передаточной характеристики дифференциального каскада можно осуществить логарифмированием входного сигнала (рис. 5.13). Причем каналы X и Y в этом случае остаются абсолютно симметричны, и длина электрического пути для сигналов U_X и U_Y одинакова.

Рис. 5.13. Схема перемножителя, полученная модифицированием схемы балансного смесителя

Результаты моделирования схемы АП (рис. 5.13) представлены на рисунках 5.14–5.15.

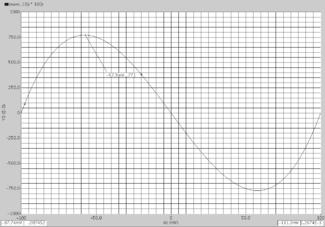

Рис. 5.14. Отклонение от линейности линеаризованного смесителя (в %)

Рис. 5.15. Логарифмические АЧХ (1) и ФЧХ (2)

линеаризованного смесителя

Отклонение от линейности линеаризованного смесителя не превышает 0,7 % при входном напряжении 100 мВ.

Полоса пропускания по уровню -3 дБ составляет 46 ГГц. Столь большой выигрыш в полосе пропускания схемы (рис. 5.13) объясняется тем, что множительное ядро работает при токах, соответствующих максимуму частотных свойств применяемых транзисторов. Токи входных логарифмирующих каскадов выбраны достаточно большими, чтобы выполнялось условие:

.

Проблема, которая требует решения при использовании низковольтных транзисторов SiGe, – это переход к одиночному (не парафазному) выходу. В этом случае должны быть использованы транзисторы p-n-p-типа, а их свойства на порядок хуже, чем свойства транзисторов SiGe n-p-n-типа.

Полученные результаты показывают, что возможности современной аналоговой микросхемотехники позволяют значительно уменьшить, а в ряде случаев и минимизировать влияние технологических погрешностей аналоговых компонентов на характеристики и параметры перемножителей.

Выводы и рекомендации

1. Наиболее существенная погрешность АП обусловлена нелинейностью преобразователей напряжение-ток, объемными сопротивлениями баз транзисторов и изменениями температуры.

Погрешности, обусловленные технологическим рассогласованием характеристик транзисторов, могут быть скомпенсированы в процессе настройки (балансировки) схемы при проектировании и изготовлении устройства на основе АП, для чего корпус микросхемы должен содержать дополнительные выводы.

2. Для снижения погрешности преобразования «напряжение-ток» наиболее целесообразно использовать методы параметрической компенсации влияния режимно зависимых параметров транзисторов.

Предложенный в работе метод оценки погрешности ПНТ удобен как при получении аналитических выражений, так и при моделировании.

3. Необходимо согласовывать объемные сопротивления баз транзисторов множительного ядра перемножителя и экспандера (логарифмирующих диодов).

4. Для компенсации влияния температурных изменений необходимо в процессе моделирования оценить температурный дрейф погрешности перемножения в %/К, затем построить источники тока с необходимым температурным дрейфом для компенсации изменения масштабного коэффициента перемножителя.

5. Коррекцию фазовой идентичности каналов перемножителя можно осуществить подключением RC-цепей параллельно масштабным резисторам преобразователей «напряжение-ток», для чего необходимо предусмотреть соответствующие выводы корпуса интегральной микросхемы.

Проведенный анализ и предлагаемые схемотехнические решения показывают, что на основе интегральной технологии могут быть построены прецизионные четырехквадрантные перемножители, по ряду своих характеристик превосходящие лучшие зарубежные образцы, которые могут найти применение как в радиотехнических устройствах, так и системах автоматики.

Полученные результаты показывают, что возможности современной аналоговой микросхемотехники позволяют значительно уменьшить, а в ряде случаев и минимизировать влияние технологических погрешностей аналоговых компонентов на характеристики и параметры перемножителей.

Библиографический список

1. Аналоговые и цифровые интегральные схемы: справочник / С.В. Якубовский [и др., всего семь человек]; под ред. С.В. Якубовского. – М.: Сов. Радио, 2008. – 336 с., –ил.

2. Тимонтеев, В.Н.. Аналоговые перемножители сигналов в радиоэлектронной аппаратуре / В.Н. Тимонтеев, Л.М. Величко, В.А. Ткаченко. – М.: Радио и связь, 2009.

3. Старченко, Е.И. Аналоговые перемножители напряжения со стабильной фазовой характеристикой / Е.И. Старченко, А.Д. Щекин // Международный НТЖ «Электроника и связь». – Киев, 2007. – № 14. – С. 117–122.

4. Херпи, М. Аналоговые интегральные схемы / М. Херпи; пер. с англ. – М.: Радио и связь, 2007.

5. Henn, C. New Ultra High-Speed Circuit Techniques with Analog ICs / Christian Henn // Burr-Brown International GmbH. – Burr-Brown Corporation, AB-183. Printed in U.S.A. May, 2008.

6. Старченко, Е.И. Принципы проектирования низковольтных прецизионных аналоговых перемножителей напряжения [Текст] / Е.И. Старченко // Альтернативные естественно возобновляющиеся источники энергии и энергосберегающие технологии, экологическая безопасность регионов: Выездная сессия Секции энергетики Отделения энергетики, машиностроения и процессов управления РАН: Материалы сессии, Ессентуки, 12–15 апреля 2007. В 2-х ч. Ч. 2 / под ред. Я.Б. Данилевича. – Шахты: Изд-во ЮРГУЭС, 2007. – С. 155–163.

7. Starchenko, E.I. Low-Voltage Precision Analogue Multiplier with wide Frequency Range/ E.I. Starchenko, O.V. Dvornikov, D.I. Shchyokin. – (электронный ресурс) – 2^nd IEEE International Conference on Circuits and Systems for Communications. Moscow, 2009 (156.pdf).

8. Шац, С.Я. Элементы теории операционных усилителей. Ч. 2 / С.Я. Шац, В.Ф. Ламекин, А.Н. Майборода // Зарубежная радиоэлектроника. – 2008. – № 2. – С. 97–116.

9. Pat. 4,322,688 US. Cascode Fid-Forward amplifier / Kennet G. Schltzhauer, 2008.

10. Пат. № 2287892, Российская Федерация, МПК 7 H0 3А 3/45. Преобразователь напряжение-ток / Е.И. Старченко, А.И. Гавлицкий; заявитель и патентообладатель – Южно-Рос. гос. ун-т экономики и сервиса. – № 2005114551/09 (016692); заявл. 13.05.06 г., опубл. 20.11.08, Бюл. № 32. – 6 с.: ил.

11. Henn, Christian. Current or voltage feedback: the choice is yours with the new, flexible, wide-band operational amplifier OPA622/ Christian Henn, Andreas Sibrai. – AN-186-Burr-Brown Corporation, October, 2008.

12. Разевиг, В.Д. Система сквозного проектирования электронных устройств DesigLab 8.0 / В.Д. Разевиг. – М.: Солон-Р, 2008. – 704 с.: ил. – (Серия «Системы проектирования»).

13. Дворников, О.В. Аналоговый биполярно-полевой БМК с расширенными функциональными возможностями / О.В. Дворников, В.А. Чеховской // Chip News. – № 2. – 2008. – С. 21–23.

14. Prokopenko, N.N. Method of rising the upper level frequency limit of wide-band amplifier / N.N. Prokopenko, E.I. Starchenko // 1^st IEEE International Conference on Circuit and System for Communication. – St. Pe-tersburg, 2007. – Рp. 24–27.

15. Литюк, В.И. Особенности анализа помехоустойчивых узкополосных систем передачи информации / В.И. Литюк; под ред. Н.Н. Прокопенко // Проблемы современной аналоговой микросхемотехники. Сборник материалов V международного научно-практического семинара. –Шахты: Изд-во ЮРГУЭС, 2008. – С. 24–27.

16. Крутчинский, С.Г. Прецизионные перестраиваемые каналообразующие фильтры диагностических комплексов / С.Г. Крутчинский, Е.И. Старченко // Известия ТРТУ. Тематический выпуск «Актуальные проблемы производства и потребления электроэнергии». – Таганрог: Изд-во ТРТУ, 2007. – № 11(55). – С. 153–160.

17. Henn, C. New Ultra High-Speed Circuit Techniques with Analog ICs / Christian Henn, Burr-Brown International GmbH. – Burr-Brown Corporation, AB-183. Printed in U.S.A. May, 2008.

18. Real-Time Analog Computational Unit(ACU). AN AD538 / http://www.analog.com. Analog Devices, Inc, 2009.

19. Старченко, Е.И. Схемотехника мостовых прецизионных преобразователей напряжение-ток / Е.И. Старченко, А.И. Гавлицкий; под ред. Н.Н. Прокопенко // Проблемы современной аналоговой микросхемотехники: сб. материалов V Международного научно-практического семинара. – Шахты: Изд-во ЮРГУЭС, 2007. – С. 54–59.

20. Gomeniuk, Y.V. Properties of SiGe/Si heterostructures fabricated by ion implantation technique / Y.V. Gomeniuk, V.S. Lysenko, I.N. Osiyuk, I.P. Tyagulski, et al.// Semiconductor Physics, Quantum Electronics and Optoelectronics. – 2008. – № 3. – P. 74–80. – Engl. Il.: 8. Ref.: 16.
